Projekt domu Dom w skalniakach 3 ver. 2

zyskaj 250 zł kupując projekt domu
2 320,00 zł 2 070,00 zł
projekt Dom w skalniakach 3 widok 1
projekt Dom w skalniakach 3 widok 1
projekt Dom w skalniakach 3 widok 2
projekt Dom w skalniakach 3 widok 2
projekt Dom w skalniakach 3 lustrzane odbicie 1
projekt Dom w skalniakach 3 lustrzane odbicie 1
projekt Dom w skalniakach 3 lustrzane odbicie 2
projekt Dom w skalniakach 3 lustrzane odbicie 2
projekt Dom w skalniakach 3 widok 1
projekt Dom w skalniakach 3 widok 2
projekt Dom w skalniakach 3 lustrzane odbicie 1
projekt Dom w skalniakach 3 lustrzane odbicie 2

Powierzchnia domu:

106,95 m2
  • + powierzchnia garażu
    22,11 m2
  • + powierzchnia kotłowni
    3,48 m2

Min. wymiary działki:

21,02 x 16,72 m
  • po adaptacji
    19,47 x 16,72 m
    (Likwidacja wykusza.)
  • dla działki do 16 m
    21,02 x 14,72 m
    (Likwidacja okien na tylnej elewacji oraz okien dachowych na tylnej połaci, zmiana lokalizacji drzwi tarasowych i tarasu na boczną elewację, skrócenie okapów.)
  • Dom jednorodzinny z poddaszem użytkowym
  • 4 pokoje, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu w skalniakach 3

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
106,95 m2
Powierzchnia garażu 22,11 m2
Powierzchnia kotłowni 3,48 m2
Powierzchnia zabudowy 105,52 m2
Powierzchnia podłóg 147,21 m2
Powierzchnia całkowita 199,51 m2
Kubatura 695,81 m3
Wysokość budynku 8,7 m
Minimalne wymiary działki 21,02 x 16,72 m
Minimalne wymiary po adaptacji 19,47 x 16,72 m
(Likwidacja wykusza.)
Minimalne wymiary po adaptacji dla działki do 16 m 21,02 x 14,72 m
(Likwidacja okien na tylnej elewacji oraz okien dachowych na tylnej połaci, zmiana lokalizacji drzwi tarasowych i tarasu na boczną elewację, skrócenie okapów.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 110 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 53,29 [kWh/(m2*rok)]
EP (gaz) 88,51 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Parter

projekt Dom w skalniakach 3 rzut parteru
PARTER 69,74 (70,35)
1. Wiatrołap 3,52
2. Hol 3,28
3. Spiżarnia 1,76
4. Kuchnia 8,48
5. Salon 24,46
6. Łazienka 2,65
7. Kotłownia 3,48 (4,09)
8. Garaż 22,11

Poddasze

projekt Dom w skalniakach 3 rzut poddasza
PODDASZE 62,80 (76,86)
1. Schody 4,33 (4,33)
2. Hol 5,60 (5,60)
3. Pokój 11,53 (14,38)
4. Pokój 10,87 (13,72)
5. Łazienka 5,94 (8,85)
6. Garderoba 4,03 (6,00)
7. Pokój 20,50 (23,98)

Przekrój

projekt Dom w skalniakach 3 przekroj budynku

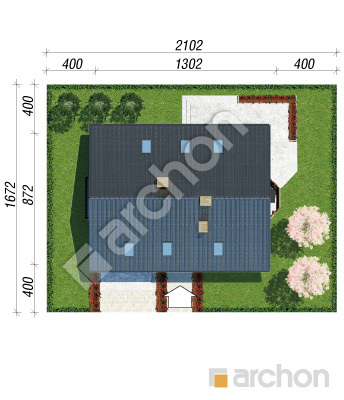

Obrys

polnoc
projekt Dom w skalniakach 3 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

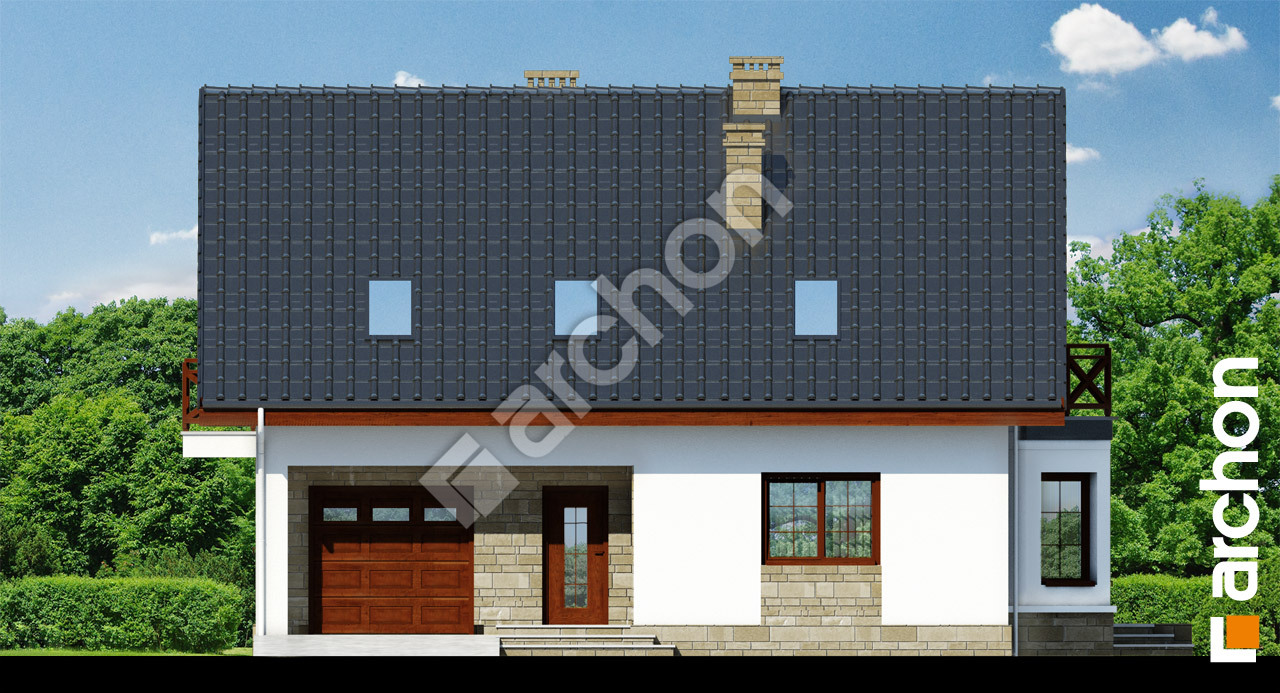

Elewacja frontowa projekt dom w skalniakach 3 ver 2  264 Elewacja frontowa

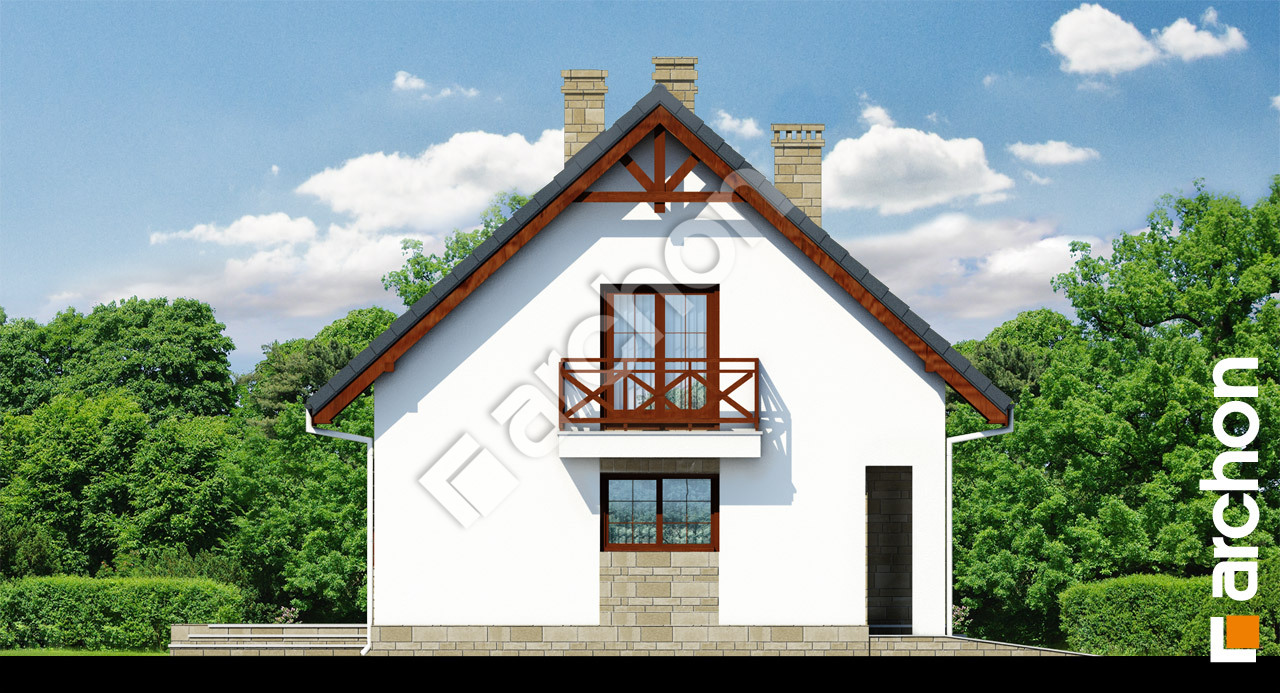

Elewacja boczna projekt dom w skalniakach 3 ver 2  265 Elewacja boczna

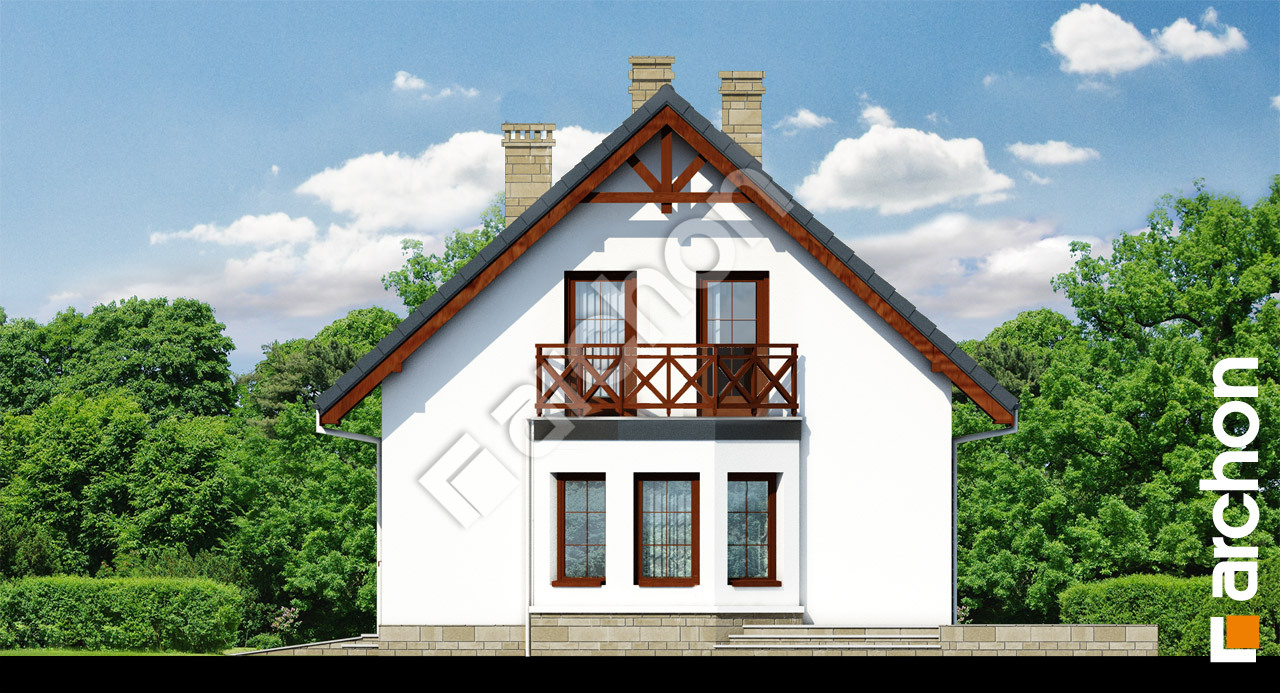

Elewacja boczna projekt dom w skalniakach 3 ver 2  266 Elewacja boczna

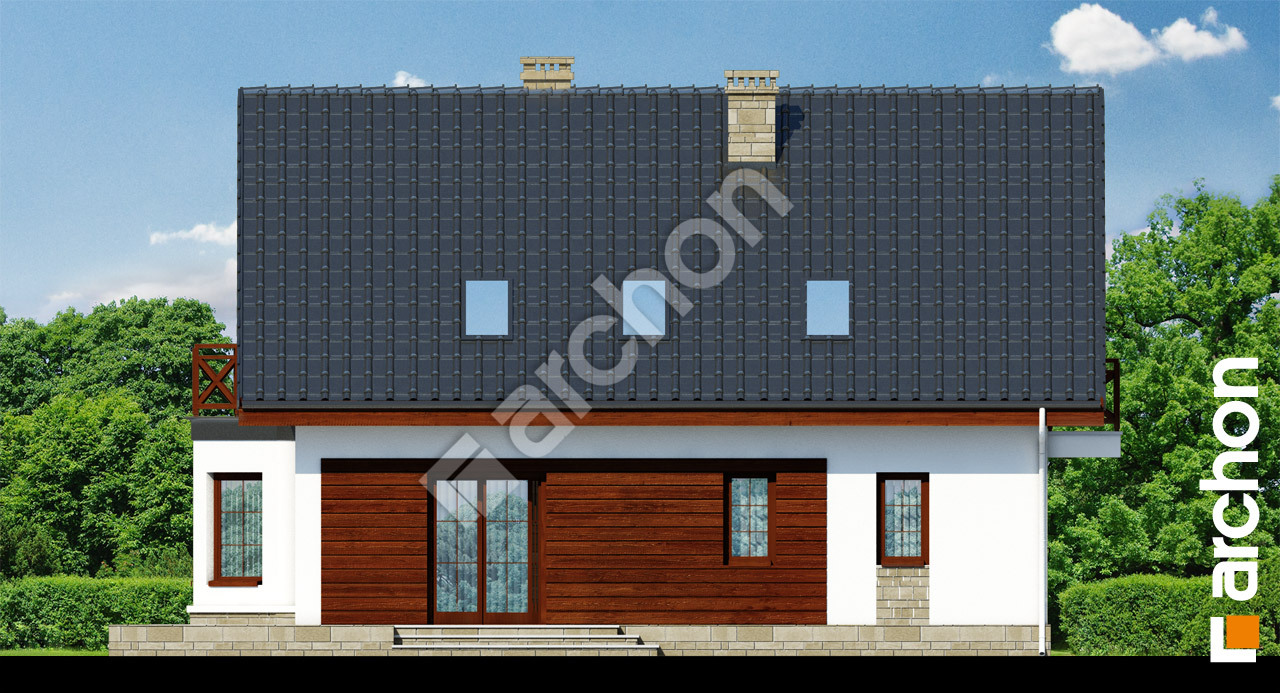

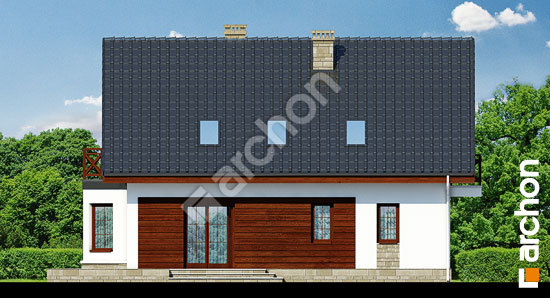

Elewacja ogrodowa projekt dom w skalniakach 3 ver 2  267 Elewacja ogrodowa

Jednorodzinny dom z garażem i poddaszem użytkowym. Parter to przenikające się powierzchnie salonu, jadalni i kuchni, stwarzające możliwość dowolnej aranżacji pomieszczeń. Oprócz tego wydzielona łazienka i spiżarnia umiejscowiona tuż przy kuchni. Dostępny z wiatrołapu garaż oraz zlokalizowana za nim kotłownia składają się na strefę gospodarczą. Poddasze mieści dwie przestronne sypialnie przeznaczone dla dzieci, ogólnodostępną łazienkę oraz pokój rodziców wyposażony w garderobę. Prosty ekonomiczny dom o proporcjonalnej bryle i optymalnie rozplanowanym wnętrzu.
