gotowy projekt Dom w wełniankach (E) OZE widok 1
Pow. domu 119,51 m²
Pow. kotłowni 4,46 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 15,9 x 19,5 m
Likwidacja okien na elewacji bocznej od strony schodów.
14,9 x 19,5 m
Pow. domu 119,51 m²
Pow. kotłowni 4,46 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 15,9 x 19,5 m
Likwidacja okien na elewacji bocznej od strony schodów.
14,9 x 19,5 m
Dom w wełniankach (E) OZE
119,51 m² 4,46 m²
gotowy projekt Dom w wełniankach (E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 920 zł z VAT 23% (4 000,00 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 120 zł
Najniższa cena z 30 dni przed obniżką 4 870 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

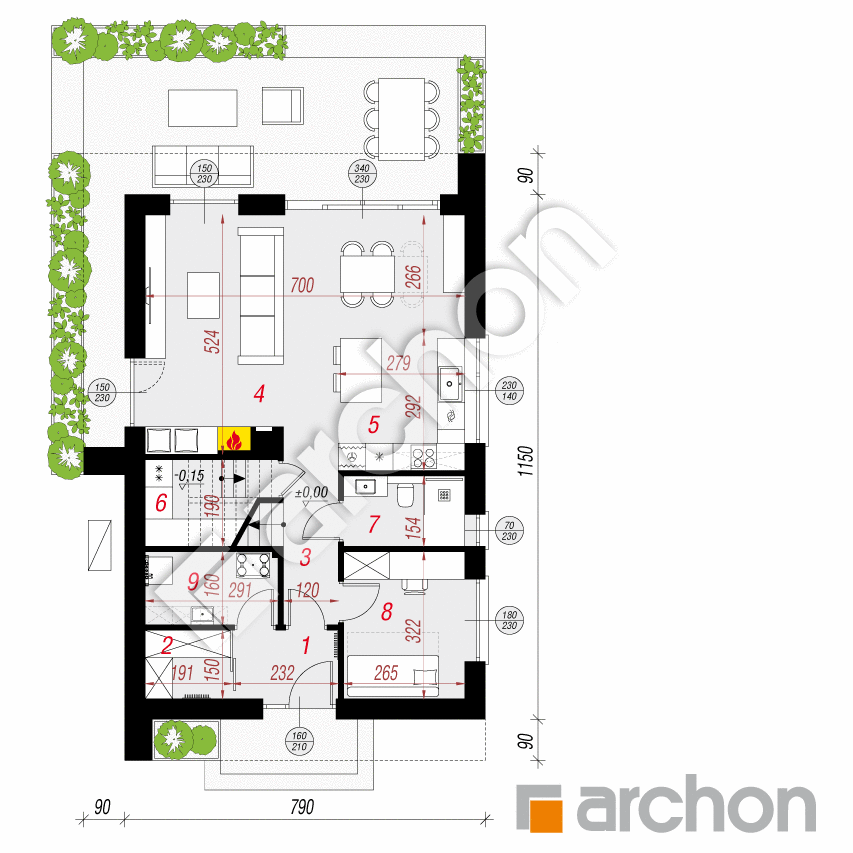

PARTER
66,48 (69,16)
1. Wiatrołap 3,50
2. Garderoba 2,61
3. Hol 3,92
4. Salon + Jadalnia 29,21
5. Kuchnia 8,03
6. Spiżarnia 2,54 (5,22)
7. Łazienka 3,91
8. Pokój 8,30
9. Kotłownia 4,46
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
57,49 (68,04)
1. Korytarz 5,38
2. Pokój 12,03 (13,86)
3. Garderoba 3,69 (4,90)
4. Łazienka 5,17 (6,64)
5. Pralnia 3,38 (4,27)
6. Pokój 10,15 (12,39)
7. Pokój 10,15 (12,39)
8. Garderoba 2,17 (2,84)
9. Schody 5,37

Dane projektu Domu w wełniankach (E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacji bocznej od strony schodów.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 130 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

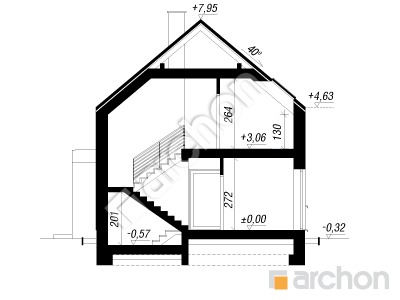

Przekrój

gotowy projekt Dom w wełniankach (E) OZE przekroj budynku

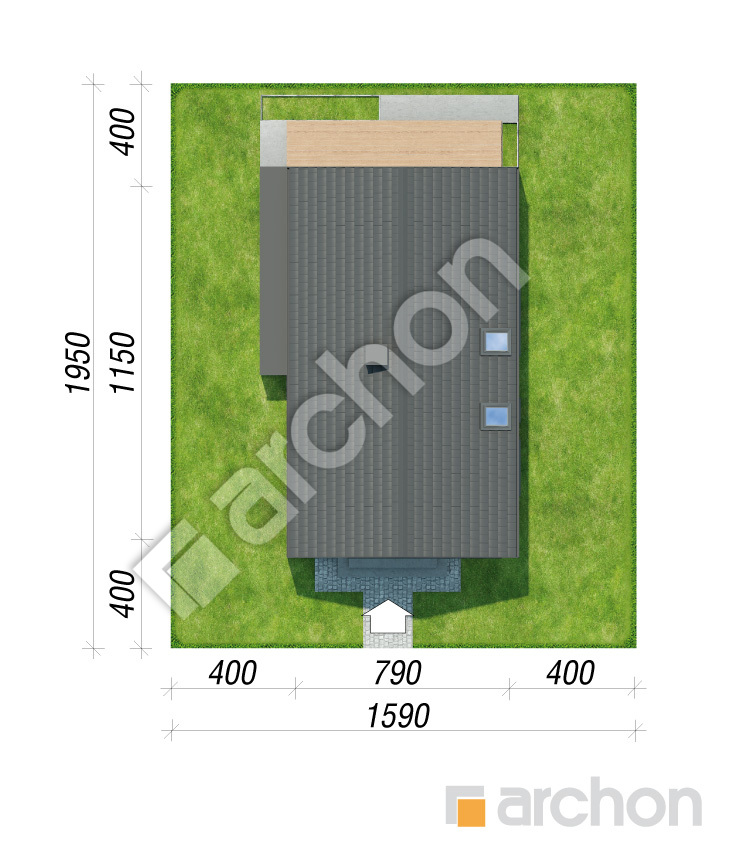

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Projekt domu "Dom w wełniankach (E) OZE" to nowoczesny dom jednorodzinny z poddaszem użytkowym, który łączy elegancję i funkcjonalność. Dwuspadowy dach bez okapów nadaje bryle domu minimalistyczny i elegancki wygląd, podkreślając jego nowoczesny charakter. Kompozycja elewacji bazuje na połączeniu białego oraz grafitowego tynku, który idealnie koresponduje z drewnianą okładziną. Główne wejście wprowadza nas do wiatrołapu, w którym znajduje się miejsce na obszerną garderobę. Gabinet ulokowany we frontowej części domu, może pełnić różne funkcje, dostosowując się do potrzeb rodziny. Strefa dzienna to przestronna kuchnia z wyspą a zlokalizowana spiżarnia pod schodami tworzy dodatkową przestrzeń na przechowywanie, zwiększając funkcjonalność i estetykę kuchni. Salon z komfortową kanapą płynnie łączy się z jadalnią i kuchnią. Rama okalająca ogrodową i boczną elewację tworzy praktyczne zadaszenie nad przestronnym tarasem, chroniąc przed zmienną pogodą co stanowi idealne miejsce do relaksu na świeżym powietrzu. Poddasze w Domu w wełniankach (E) OZE to trzy przestronne pokoje, nowoczesna łazienka oraz funkcjonalna pralnia, co sprawia, że projekty domów takie jak ten są doskonałym wyborem dla rodzin poszukujących komfortu i przestrzeni. Ogrzewanie domu zapewnia nowoczesna pompa ciepła, a dodatkowe ciepło i przytulność wnosi kominek w salonie. Projekt domu obejmuje również wentylację mechaniczną z odzyskiem ciepła (rekuperacja), co gwarantuje zdrowy i energooszczędny klimat wnętrz. "Dom w wełniankach (E) OZE" dołącza do kategorii: projekty domów z poddaszem użytkowym, projekty domów z wentylacją mechaniczną, projekty domów z pompą ciepła, projekty domów z gabinetem na parterze, projekty domów bez garażu. Wybierając projekty domów takie jak "Dom w wełniankach (E) OZE", inwestujesz w przyszłość i nowoczesne rozwiązania, które spełniają najwyższe standardy komfortu i ekologii.
