Projekt domu  Dom w wisteriach 14 (E) OZE

Cena z kodem 4 120 zł (3 349,59 netto)
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek

  • Powierzchnia domu 120,21 m²
  • Powierzchnia kotłowni 4,95 m²
  • Min. wymiary działki 18,95 x 16,5 m
Koszty budowy

192 000 zł


Cena z kodem rabatowym 250EXTRA
4 120 zł z VAT 23% (3 349,59 zł netto)
Kod ważny do 22.04.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 4 370 zł
Najniższa cena z 30 dni przed obniżką 4 120 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Projekt na zamówienie

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900
Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 289 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
WISTERIE KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
63,31 (67,40)
1. Wiatrołap 4,32
2. Hol 4,53
3. Kuchnia 8,81
4. Salon + Jadalnia 26,89
5. Spiżarnia 0,84 (4,93)
6. Pokój 9,61
7. Łazienka 3,36
8. Kotłownia 4,95
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
61,85 (71,10)
1. Schody 5,43
2. Korytarz 4,39
3. Pokój 15,12 (17,06)
4. Garderoba 5,16 (6,48)
5. Łazienka 5,08 (6,42)
6. Pokój 13,41 (15,89)
7. Pokój 13,26 (15,43)

Dane projektu Domu w wisteriach 14 (E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 137 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Przekrój

gotowy projekt Dom w wisteriach 14 (E) OZE przekroj budynku

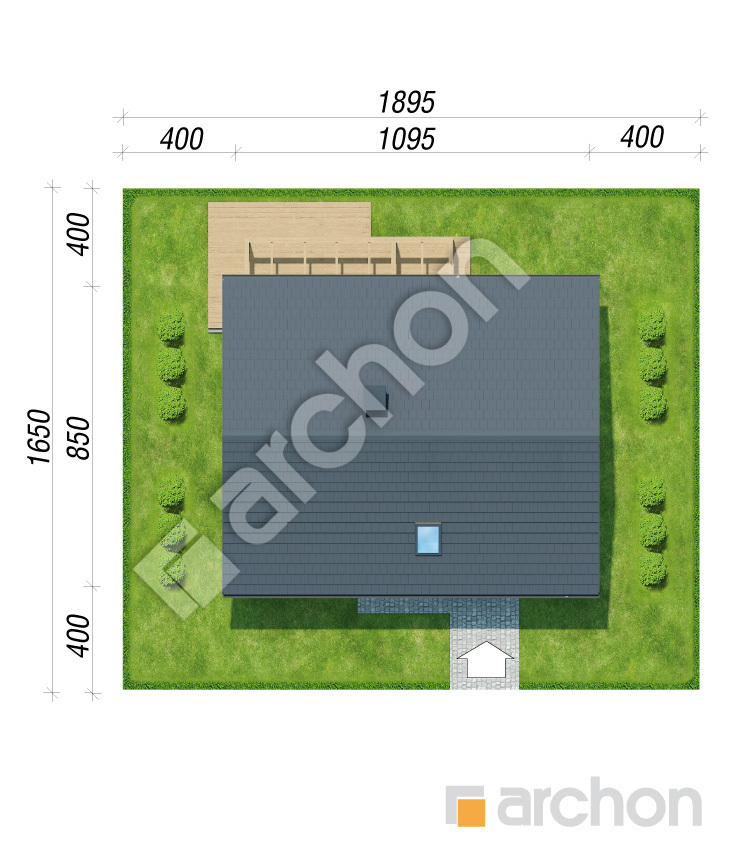

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

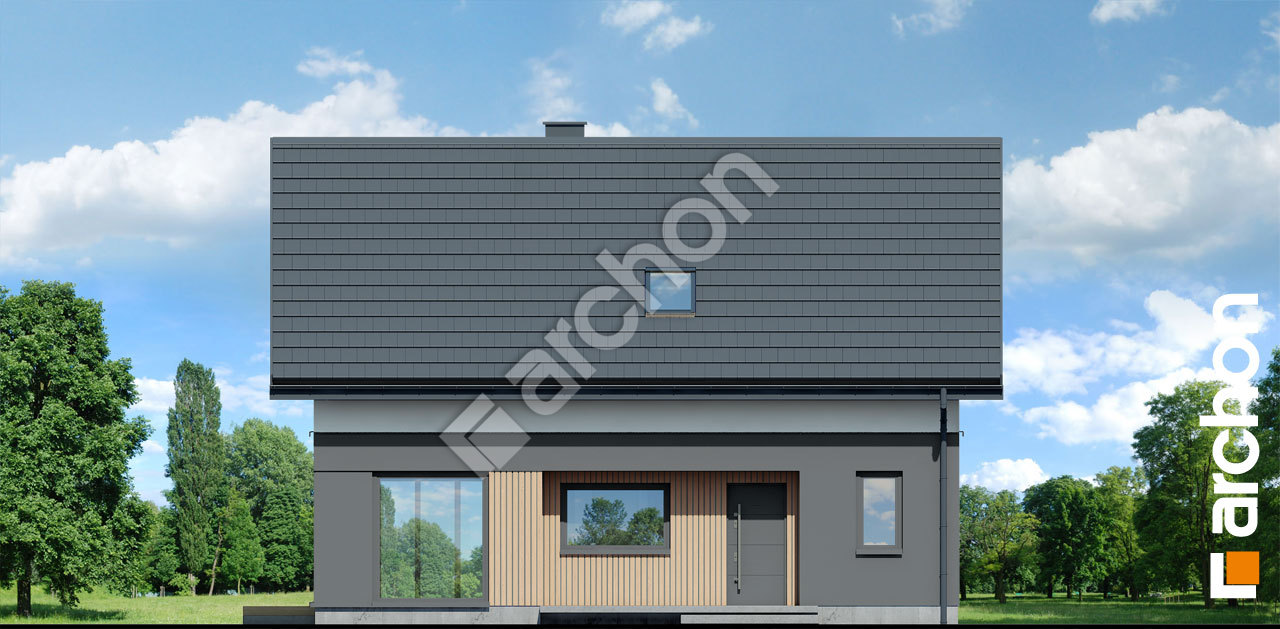

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w wisteriach 14 e oze bbe83a4fa99eb0a3b8c3aae9baa5c458  264 Elewacja frontowa

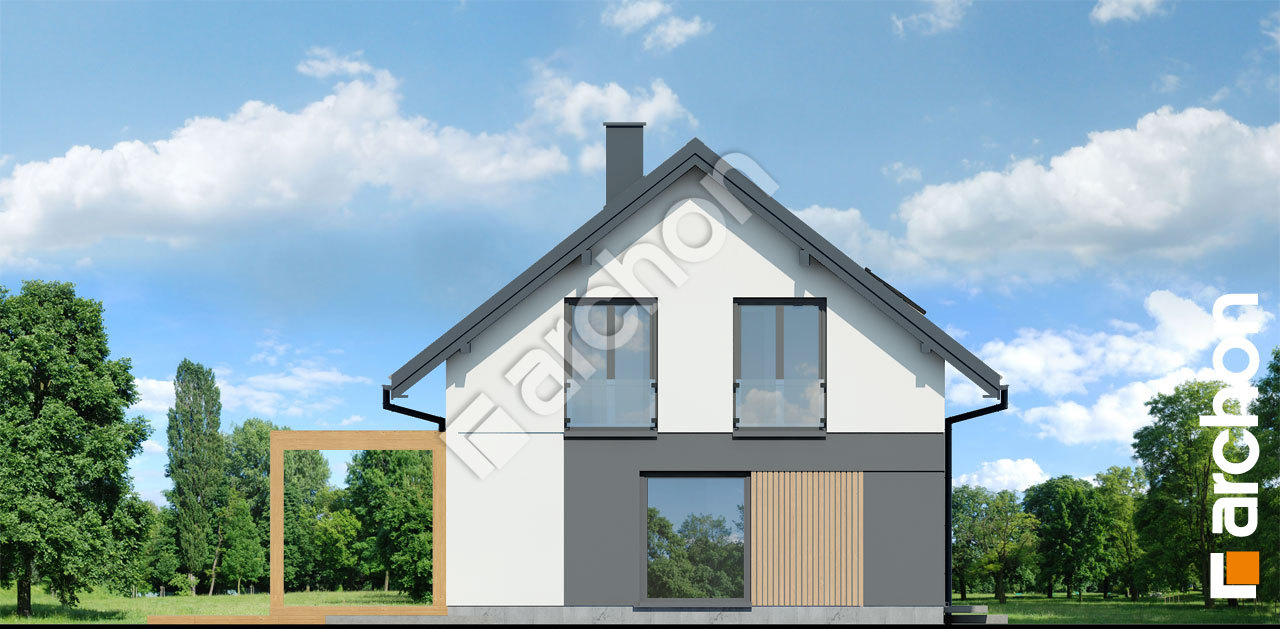

Elewacja boczna projekt dom w wisteriach 14 e oze 249a5bde2f572b1933823d73ad58cca2  265 Elewacja boczna

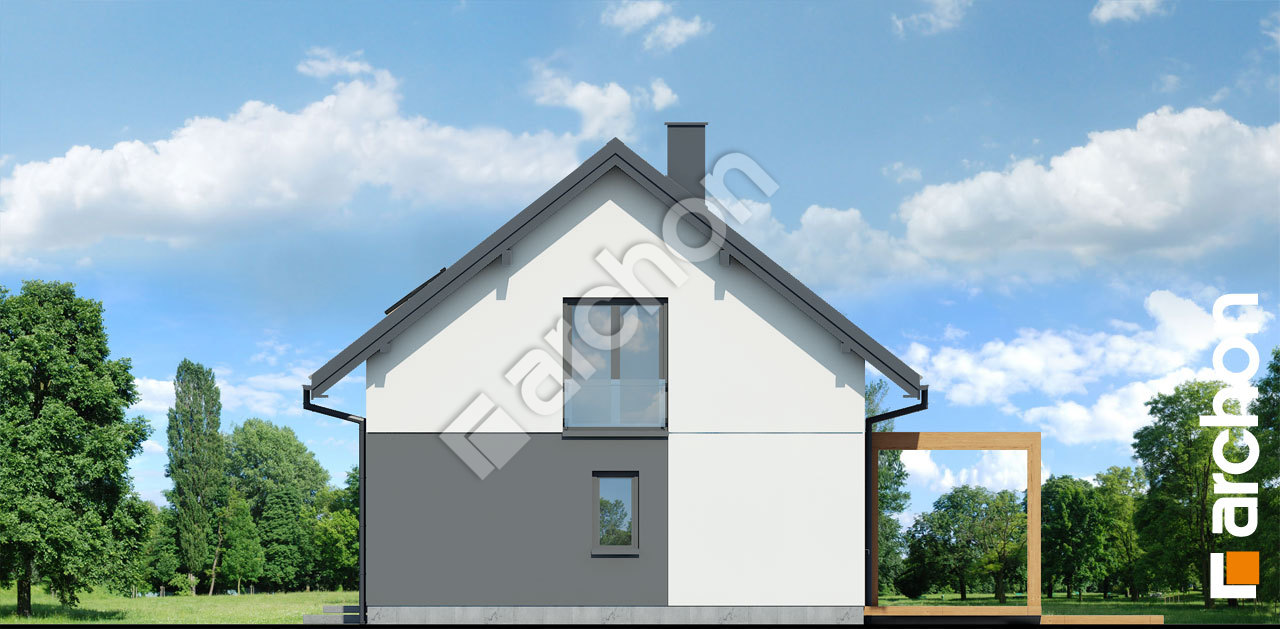

Elewacja boczna projekt dom w wisteriach 14 e oze eb17c10854b961fa7f478f3235c4ede3  266 Elewacja boczna

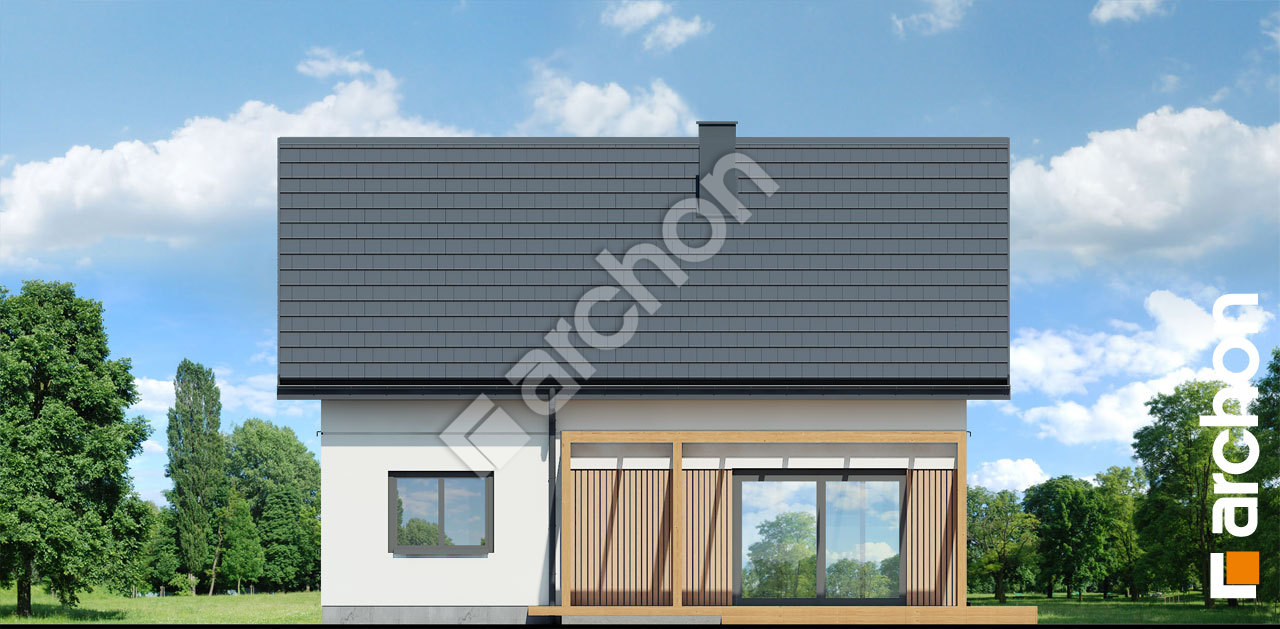

Elewacja ogrodowa projekt dom w wisteriach 14 e oze a7bdc9e2070e1a8ce6151959361ecc9f  267 Elewacja ogrodowa

"Dom w wisteriach 14 (E) OZE" to nowoczesny projekt domu jednorodzinnego, który łączy w sobie elegancję, funkcjonalność i zaawansowane rozwiązania ekologiczne. Jest to idealne rozwiązanie dla osób poszukujących domu na wąską działkę, szczególnie z wejściem od południa, co pozwala na optymalne wykorzystanie światła naturalnego. Charakterystyczna dla tego projektu jest kombinacja białych i szarych tynków z elementami drewnianej okładziny, co nadaje mu ciepły, ale jednocześnie nowoczesny wygląd. Dom zaprojektowano z myślą o wygodzie i przestronności, oferując poddasze użytkowe oraz dwuspadowy dach, co dodaje mu elegancji i harmonii. Kuchnia z wyspą stanowi serce domu, zapewniając przestrzeń do wspólnego gotowania i spędzania czasu z rodziną. Spiżarnia umiejscowiona pod schodami to praktyczne rozwiązanie, które pozwala na efektywne wykorzystanie przestrzeni. Taras osłonięty pergolą oferuje idealne miejsce do relaksu na świeżym powietrzu, tworząc płynne przejście między wnętrzem a ogrodem. Z pięcioma pokojami, w tym dodatkowym na parterze, oraz dwoma łazienkami, "Dom w wisteriach 14 (E) OZE" jest doskonale przystosowany do potrzeb nowoczesnej rodziny. Pralnia zlokalizowana w czystej kotłowni, ogrzewanie za pomocą pompy ciepła, kominek oraz wentylacja mechaniczna z odzyskiem ciepła (rekuperacja) to tylko niektóre z zaawansowanych technologii, które zapewniają komfort, efektywność energetyczną i redukcję kosztów utrzymania. Projekt ten jest nie tylko odpowiedzią na potrzeby współczesnego mieszkania, ale także świadomym wyborem dla osób ceniących ekologiczne i ekonomiczne rozwiązania. "Dom w wisteriach 14 (E) OZE" to więcej niż dom; to przemyślana przestrzeń, która łączy w sobie nowoczesność, funkcjonalność i zrównoważony rozwój, stając się idealnym miejscem do życia dla tych, którzy cenią sobie jakość i komfort.
