Projekt domu Dom w wisteriach 2 (P)

Projekt domu ARCHON+
3 020,00 zł 2 820,00 zł
projekt Dom w wisteriach 2 (P) widok 1
projekt Dom w wisteriach 2 (P) widok 1
projekt Dom w wisteriach 2 (P) widok 2
projekt Dom w wisteriach 2 (P) widok 2
projekt Dom w wisteriach 2 (P) lustrzane odbicie 1
projekt Dom w wisteriach 2 (P) lustrzane odbicie 1
projekt Dom w wisteriach 2 (P) lustrzane odbicie 2
projekt Dom w wisteriach 2 (P) lustrzane odbicie 2
projekt Dom w wisteriach 2 (P) Stylizacja 3
projekt Dom w wisteriach 2 (P) Stylizacja 3
projekt Dom w wisteriach 2 (P) Stylizacja 4
projekt Dom w wisteriach 2 (P) Stylizacja 4
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 1
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 1
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 2
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 2
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 3
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 3
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 1
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 1
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 2
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 2
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 3
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 3
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 4
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 4
projekt Dom w wisteriach 2 (P) widok 1
projekt Dom w wisteriach 2 (P) widok 2
projekt Dom w wisteriach 2 (P) lustrzane odbicie 1
projekt Dom w wisteriach 2 (P) lustrzane odbicie 2
projekt Dom w wisteriach 2 (P) Stylizacja 3
projekt Dom w wisteriach 2 (P) Stylizacja 4
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w wisteriach 2 (P) Strefa dzienna (wizualizacja 2 widok 2)
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 1
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 2
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 1 widok 3
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 1
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 2
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 3
projekt Dom w wisteriach 2 (P) Wizualizacja kuchni 2 widok 4

Powierzchnia domu:

141,91 m2
  • + powierzchnia garażu
    20,54 m2
  • + powierzchnia piwnic
    63,74 m2

Min. wymiary działki:

21,9 x 17,2 m
  • po adaptacji
    20,9 x 17,2 m
    (Likwidacja okien w ścianie bocznej od strony garażu, doprojektowanie okien w pokoju nad garażem.)
  • Dom jednorodzinny z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica

Cena projektu:

3 020,00 zł 2 820,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu w wisteriach 2 (P)

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu, piwnic
141,91 m2
Powierzchnia garażu 20,54 m2
Powierzchnia piwnic 63,74 m2
Powierzchnia zabudowy 114,27 m2
Powierzchnia podłóg 244,0 m2
Powierzchnia całkowita 312,58 m2
Kubatura 999,67 m3
Wysokość budynku 8,24 m
Minimalne wymiary działki 21,9 x 17,2 m
Minimalne wymiary po adaptacji 20,9 x 17,2 m
(Likwidacja okien w ścianie bocznej od strony garażu, doprojektowanie okien w pokoju nad garażem.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 149 cm
- dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 28,50 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 68,86 [kWh/(m2*rok)]
EP (gaz) 54,68 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 22,06 [kWh/(m2*rok)]
Uściany 0,142 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Piwnica

projekt Dom w wisteriach 2 (P) rzut piwnic
PIWNICA 63,74 (67,87)
1. Korytarz 9,54
2. Kotłownia 14,29 (18,42)
3. Spiżarnia 11,92
4. Pralnia 14,02
5. Pom. gospodarcze 13,97

Parter

projekt Dom w wisteriach 2 (P) rzut parteru
PARTER 84,86
1. Wiatrołap 6,53
2. Hol 5,15
3. Kuchnia 9,06
4. Salon + Jadalnia 26,09
5. Pokój 7,94
6. Łazienka 2,75
7. Pom. gospodarcze 6,80
8. Garaż 20,54

Poddasze

projekt Dom w wisteriach 2 (P) rzut poddasza
PODDASZE 77,59 (91,27)
1. Hol i schody 12,98
2. Pokój 11,12 (13,30)
3. Pokój 10,86 (12,68)
4. Pokój 13,82 (15,63)
5. Łazienka 7,31 (8,83)
6. Garderoba 6,77 (8,08)
7. Pokój 14,73 (19,77)

Przekrój

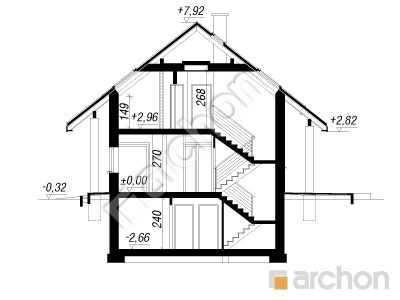

projekt Dom w wisteriach 2 (P) przekroj budynku

Obrys

polnoc

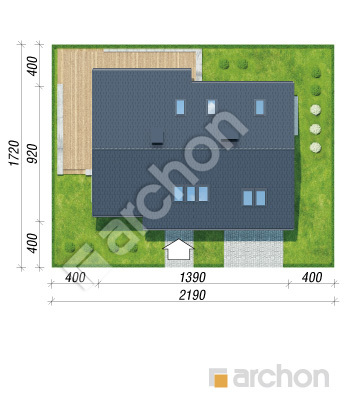

projekt Dom w wisteriach 2 (P) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

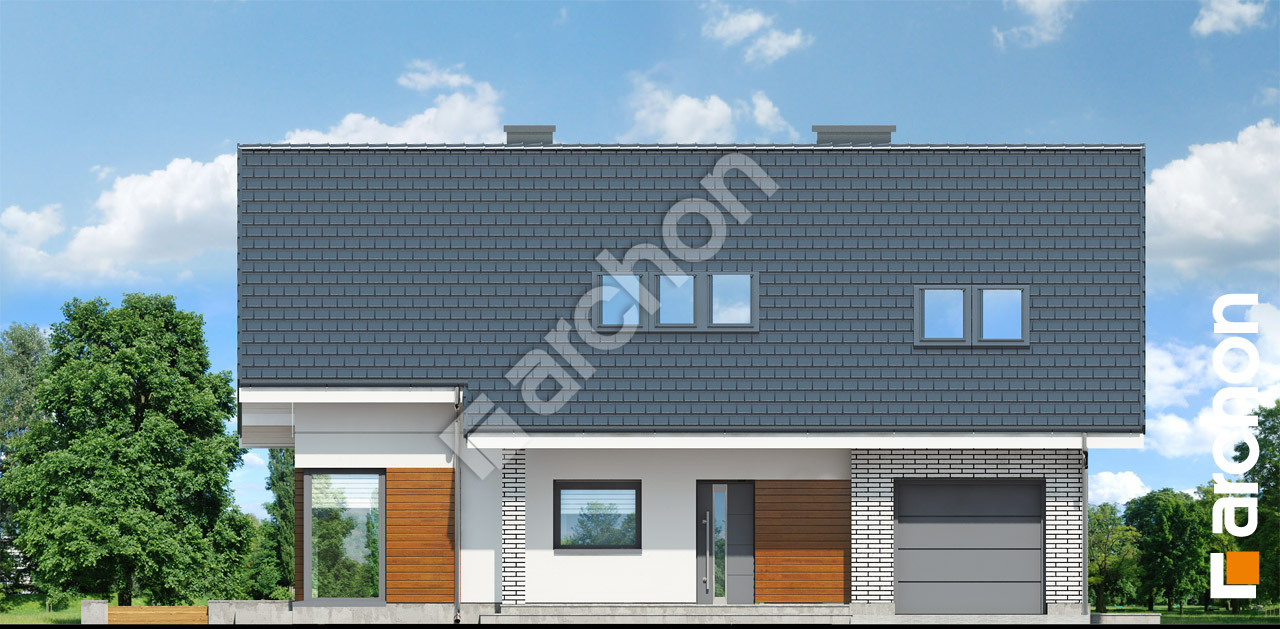

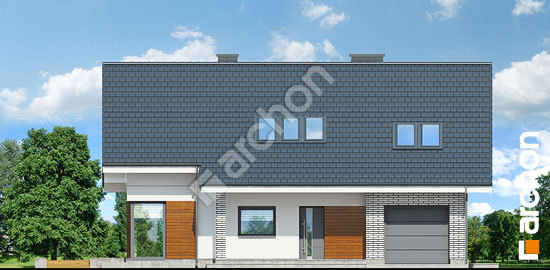

Elewacja frontowa projekt dom w wisteriach 2 p  264 Elewacja frontowa

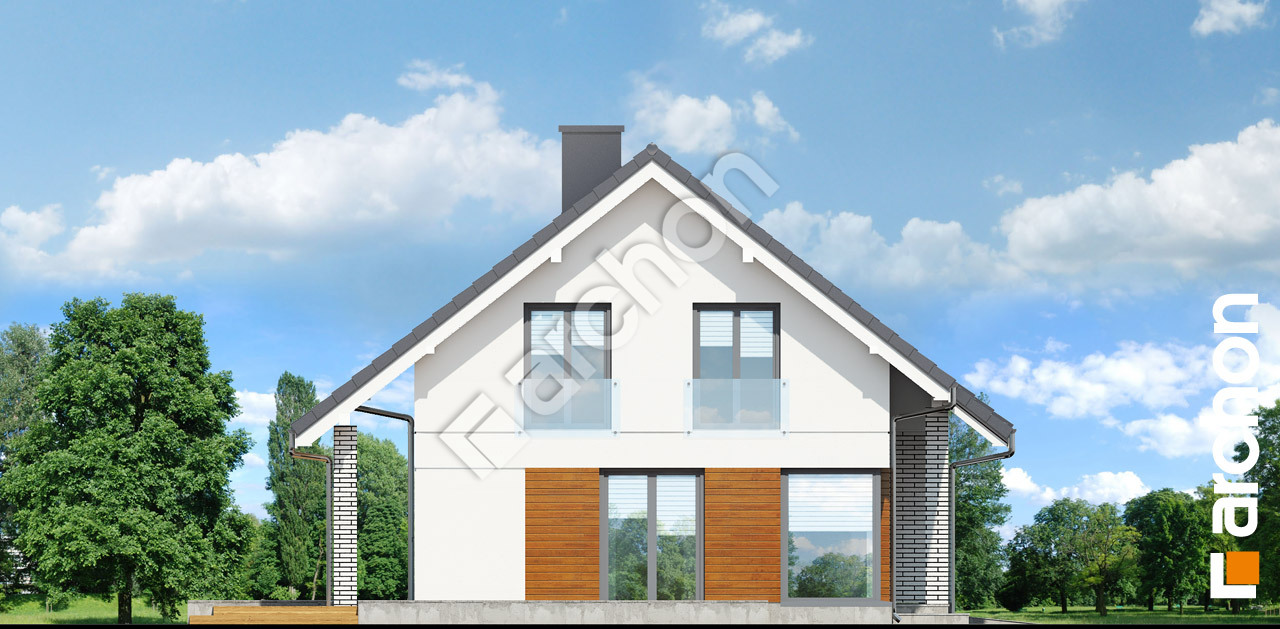

Elewacja boczna projekt dom w wisteriach 2 p  265 Elewacja boczna

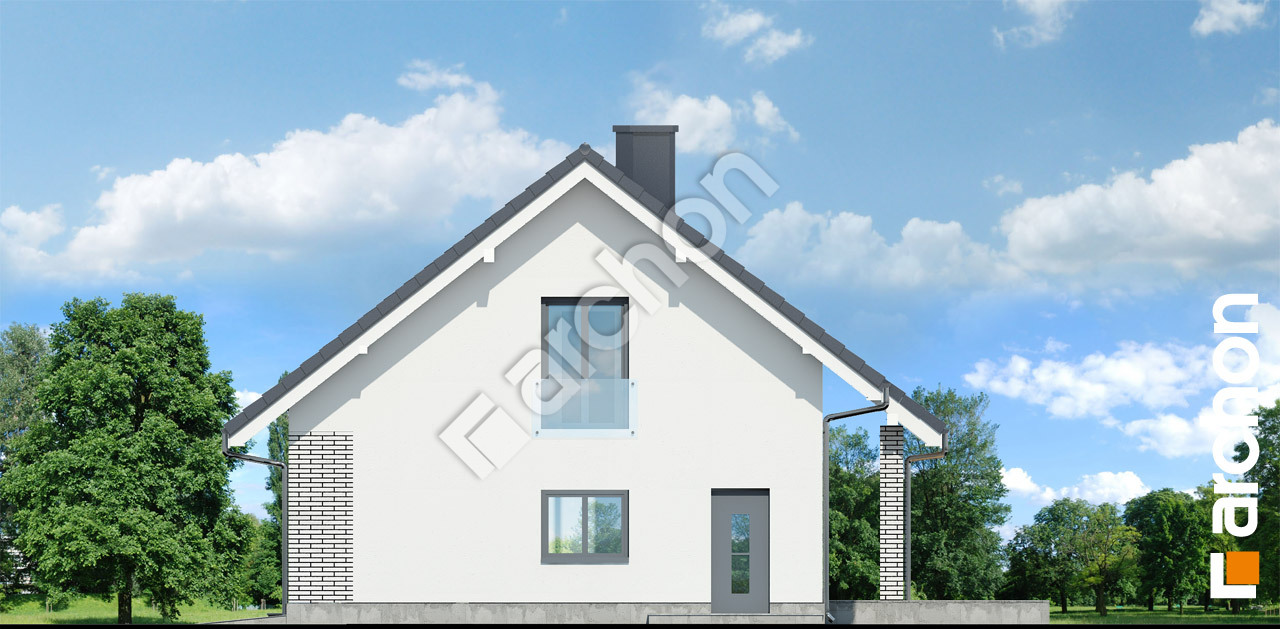

Elewacja boczna projekt dom w wisteriach 2 p  266 Elewacja boczna

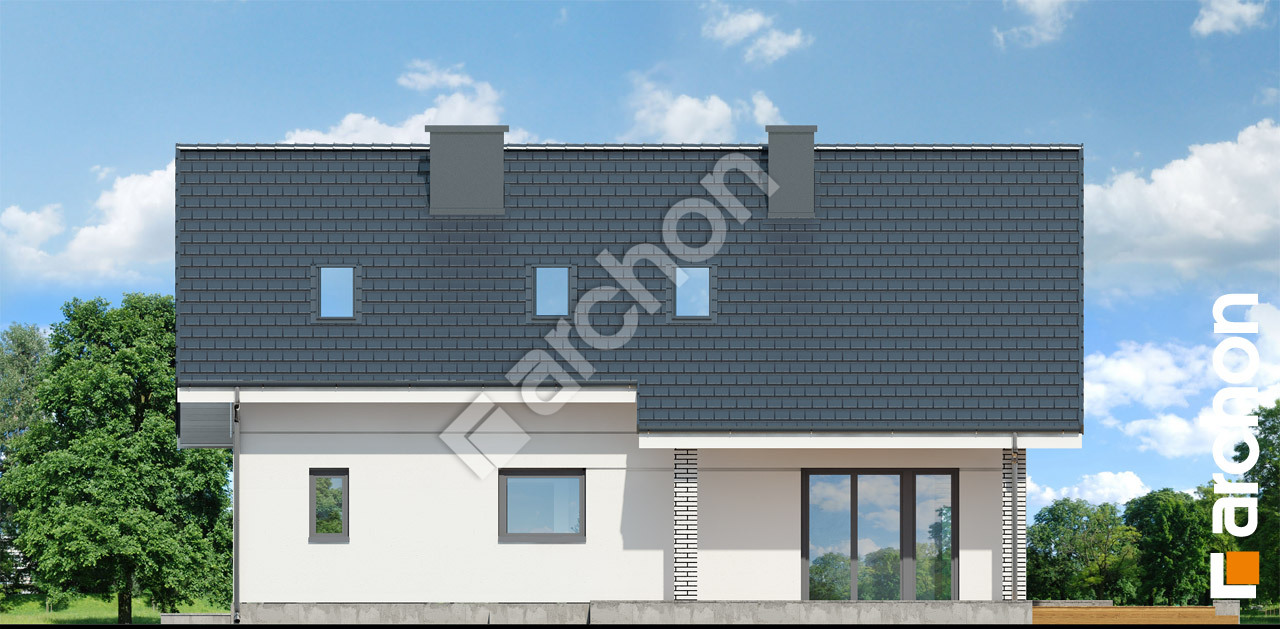

Elewacja ogrodowa projekt dom w wisteriach 2 p  267 Elewacja ogrodowa

Projekt domu jednorodzinnego z poddaszem użytkowym oraz jednostanowiskowym garażem z kolekcji: projekty domów małych. Należy również do kolekcji: projekty domów z piwnicą i jest ciekawą propozycją do realizacji na działkach ze spadkiem terenu. Nowoczesną stylizację domu podkreślono naturalnymi – drewnianymi, kamiennymi i klinkierowymi okładzinami, które zostały efektownie wyeksponowane na tle jasnego tynku. Charakteru dodają duże przeszklenia oraz modne i praktyczne portfenetry na poddaszu. Dwuspadowy dach pokryto płaską dachówką w kolorze antracytowym. Front domu został zaakcentowany centralnie usytuowanym wejściem, które osłania przedłużony okap wraz z wysuniętym garażem. Strefę dzienną parteru tworzy salon z jadalnią oraz półotwarta kuchnia. Optymalną ilość naturalnego oświetlenia zapewniają tu duże przeszklenia, otwierające wnętrze domu na ogród. Częściowo zadaszony taras oferuje atrakcyjny relaks na świeżym powietrzu. W salonie swobodnie zmieści się zestaw wypoczynkowy, a narożne przeszklenie w jadalni zapewni szeroki widok na ogród. W prezentowanym projekcie domu uwagę zwraca praktyczne rozplanowanie kuchni z wyodrębnioną wyspą. Dodatkowy pokój sprawdzi się jako gabinet lub domowa biblioteka. Obok zaprojektowano łazienkę. Z parteru dostępny jest garaż oraz pomieszczenie gospodarcze z osobnym wyjściem na zewnątrz. Strefa prywatna na poddaszu to funkcjonalny układ użytkowy, gwarantujący wygodną przestrzeń do wypoczynku i nauki. W prezentowanym projekcie domu zastosowano wysoką ściankę kolankową, która znacząco podnosi funkcjonalność pomieszczeń. Zaprojektowano tutaj przestronną sypialnię rodziców z własną garderobą, trzy pokoje dziecięce oraz jasną łazienkę z wanną i prysznicem. W piwnicy mieści się część gospodarcza domu – duża kotłownia na paliwo stałe, pralnia z funkcją suszarni i miejscem na szafę, spiżarnia oraz dodatkowe pomieszczenie.
