| Dostępność | Dostępny od ręki! |
|---|---|
| Koszty wysyłki | GRATIS! |
| Zestaw dodatków do projektu | GRATIS! |
| Dom jednorodzinny z poddaszem użytkowym | |
|---|---|
| 6 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż | |
| Powierzchnia domu | 134,26 m2 |
| + powierzchnia garażu | 20,01 m2 |
| + powierzchnia kotłowni | 7,06 m2 |
| Min. wymiary działki | 21,7 x 17,2 m |
| - po adaptacji | 20,7 x 17,2 m |
| Likwidacja okien w ścianie bocznej od strony garażu, doprojektowanie okien w pokoju nad garażem. | |
| Stan surowy zamknięty | 200 600 zł |
| PARTER | 89,86 | (92,24) |
|---|---|---|
| 1. Wiatrołap | 6,53 | |
| 2. Hol | 4,79 | |
| 3. Kuchnia | 8,52 | |
| 4. Salon + Jadalnia | 26,22 | |
| 5. Schody | 4,87 | |
| 6. Pom. gospodarcze | 0,88 | (3,26) |
| 7. Gabinet | 7,92 | |
| 8. Kotłownia | 7,06 | |
| 9. Garaż | 20,01 | |
| 10. Łazienka | 3,06 |
| PODDASZE | 71,47 | (84,96) |
|---|---|---|
| 1. Hol | 6,11 | |
| 2. Pokój | 10,92 | (12,96) |
| 3. Pokój | 10,82 | (12,60) |
| 4. Pokój | 14,05 | (15,83) |
| 5. Łazienka | 7,95 | (9,53) |
| 6. Garderoba | 6,07 | (7,30) |
| 7. Pokój | 15,55 | (20,63) |
| Powierzchnia netto domu bez kotłowni, garażu |
134,26 m2 |
| Powierzchnia garażu | 20,01 m2 |
| Powierzchnia kotłowni | 7,06 m2 |
| Powierzchnia zabudowy | 117,86 m2 |
| Powierzchnia podłóg | 177,2 m2 |
| Powierzchnia całkowita | 235,72 m2 |
| Kubatura | 767,17 m3 |
| Wysokość budynku | 8,24 m |
| Powierzchnia dachu | 220,1 m2 |

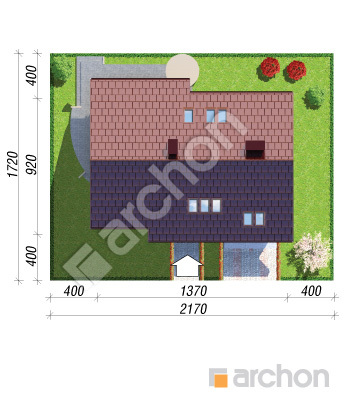

| Minimalne wymiary działki | 21,7 x 17,2 m |
| Minimalne wymiary po adaptacji | 20,7 x 17,2 m |
| (Likwidacja okien w ścianie bocznej od strony garażu, doprojektowanie okien w pokoju nad garażem.) | |
|
pozostałe parametry budynku w zakładce kosztorys |
|
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:
- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian Termo Organika 20 cm, tynk
- strop: gęstożebrowy Teriva
- ścianka kolankowa: 149 cm
- dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
- ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia (3); PODDASZE: Łazienka (5)
| EUco+w | 33,74 [kWh/(m2*rok)] |
| EP (paliwo stałe - ekogroszek) |
81,84 [kWh/(m2*rok)] |
| EP (gaz) |
80,74 [kWh/(m2*rok)] |
| EP (paliwo stałe - pellet) |
25,37 [kWh/(m2*rok)] |
| Uściany zgodny z WT 2021 | 0,15 W/(m2*K) |
| Udachu zgodny z WT 2021 | 0,139 W/(m2*K) |
Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.
pobierz obrys pdf pobierz obrys dxf

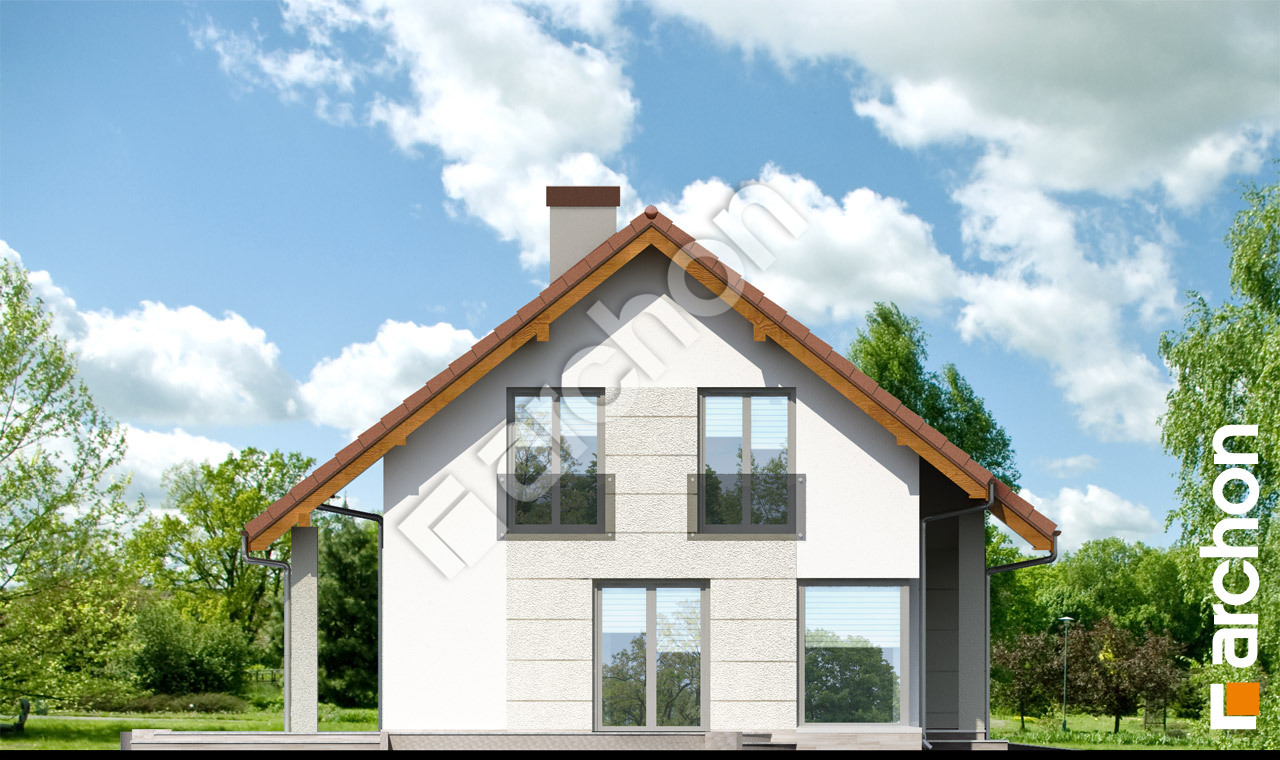

Elewacja boczna

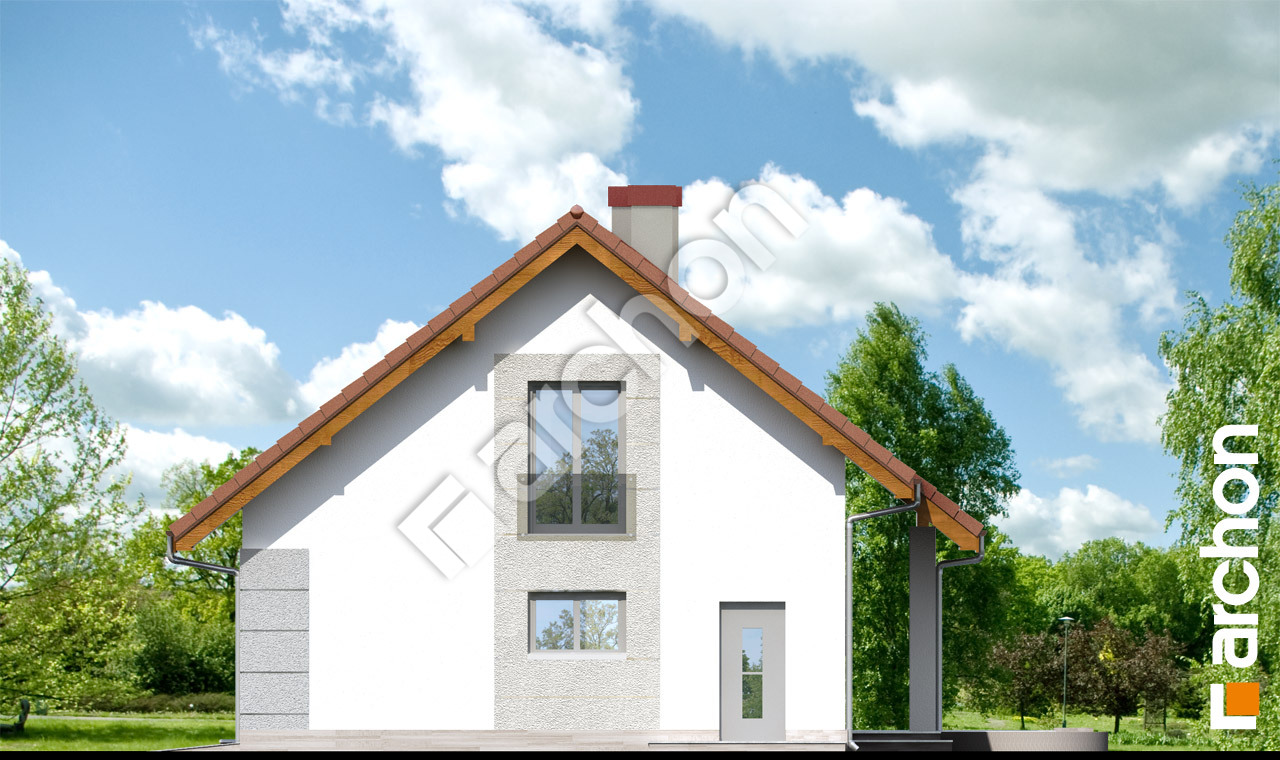

Elewacja boczna

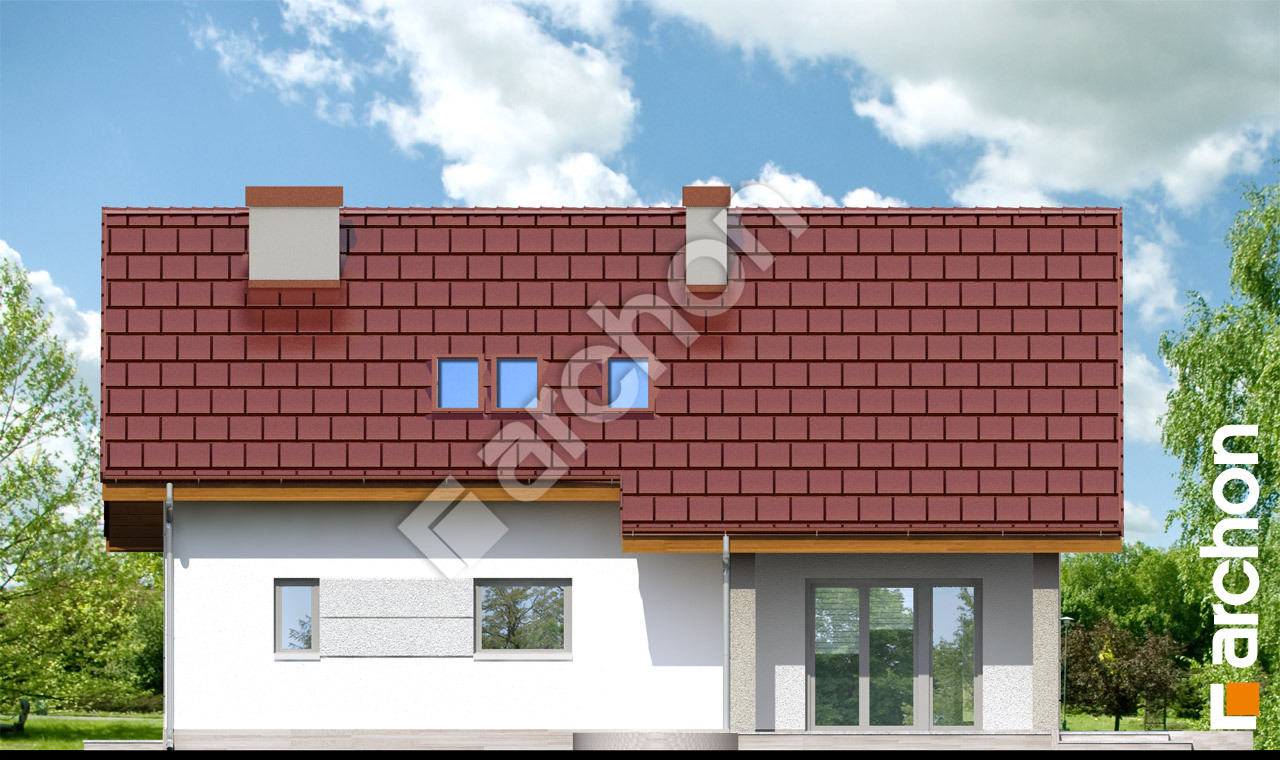

Elewacja ogrodowa
Prosty, ekonomiczny projekt domu z garażem. Strefę dzienną zaprojektowano z boku budynku: otwarcie na dom i piękną jadalnię, kominek i wyjście do ogrodu to główne atuty tej strefy. Szczególną atmosferę tworzy doświetlenie pomieszczenia narożnikowym zestawem. Zaletą projektu jest także usytuowanie kuchni z widokiem na wejście, bliskość schowka w którym można urządzić spiżarkę oraz zaprojektowanie dodatkowego pokoju. Kotłownia usytuowana została za garażem. Na poddaszu zaaranżowano cztery pokoje, garderobę przy sypialni rodziców i przestronną łazienkę. Funkcjonalny, dobrze przemyślany dom, łatwo sytuuje się także na działkach z wjazdem od południa. Szerokie okapy, zadaszenie tarasów chronią dom przed deszczem i nadmiernym przegrzaniem. Pozwala to cieszyć się przestrzenią niezależnie od pogody.
