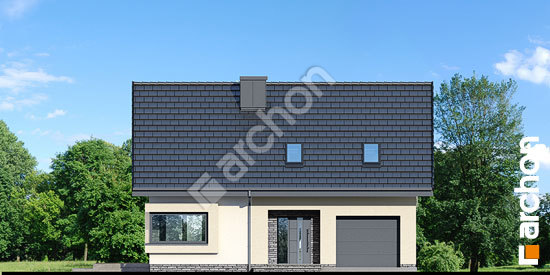

gotowy projekt Dom w zdrojówkach widok 1
Pow. domu 109,46 m²
Pow. garażu 19,01 m²
Pow. kotłowni 4,39 m²
pokoje 5
łazienki i WC 2

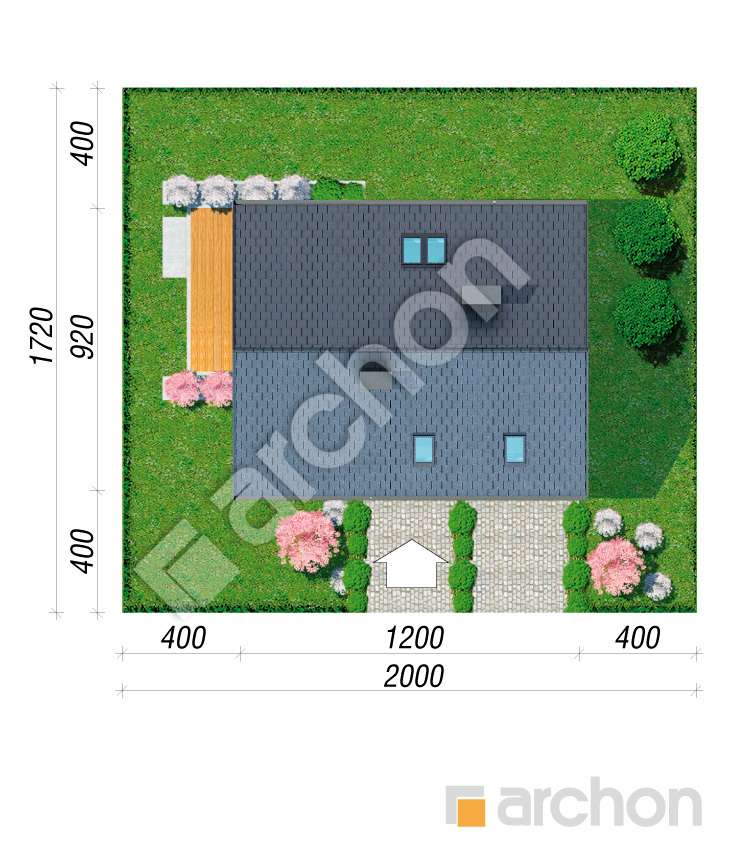

Min. wym. działki 20,0 x 17,2 m
Likwidacja okien na elewacji tylnej oraz modyfikacja gabarytów i lokalizacji okien połaciowych. Likwidacja wysunięcia okna narożnego w salonie.
19,8 x 16,0 m
Pow. domu 109,46 m²
Pow. garażu 19,01 m²
Pow. kotłowni 4,39 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,0 x 17,2 m
Likwidacja okien na elewacji tylnej oraz modyfikacja gabarytów i lokalizacji okien połaciowych. Likwidacja wysunięcia okna narożnego w salonie.
19,8 x 16,0 m
Dom w zdrojówkach
109,46 m² 19,01 m² 4,39 m²
gotowy projekt Dom w zdrojówkach widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, łazienka, spiżarka, toaleta, kotłownia, pralnia, garderoba, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 790 zł z VAT 23% (3 894,31 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 4 990 zł
Najniższa cena z 30 dni przed obniżką 4 740 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
69,17 (71,67)
1. Wiatrołap 5,14
2. Hol 1,84 (2,93)
3. Toaleta 2,26 (3,67)
4. Salon + Jadalnia 25,07
5. Kuchnia 9,64
6. Spiżarnia 1,82
7. Kotłownia 4,39
8. Garaż 19,01
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
63,69 (80,29)
1. Hol i schody 11,75 (11,75)
2. Łazienka 7,68 (9,37)
3. Pokój 10,36 (12,05)
4. Pralnia 4,16 (6,00)
5. Garderoba 2,72 (4,18)
6. Pokój 11,18 (14,42)
7. Pokój 9,67 (12,90)
8. Pokój 6,17 (9,62)

Dane projektu Domu w zdrojówkach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacji tylnej oraz modyfikacja gabarytów i lokalizacji okien połaciowych. Likwidacja wysunięcia okna narożnego w salonie.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 102 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
kocioł: na paliwo stałe + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Toaleta (3), Salon + Jadalnia (4), Kuchnia (5); PODDASZE: Łazienka (2)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Realizacje naszych Klientów (8)

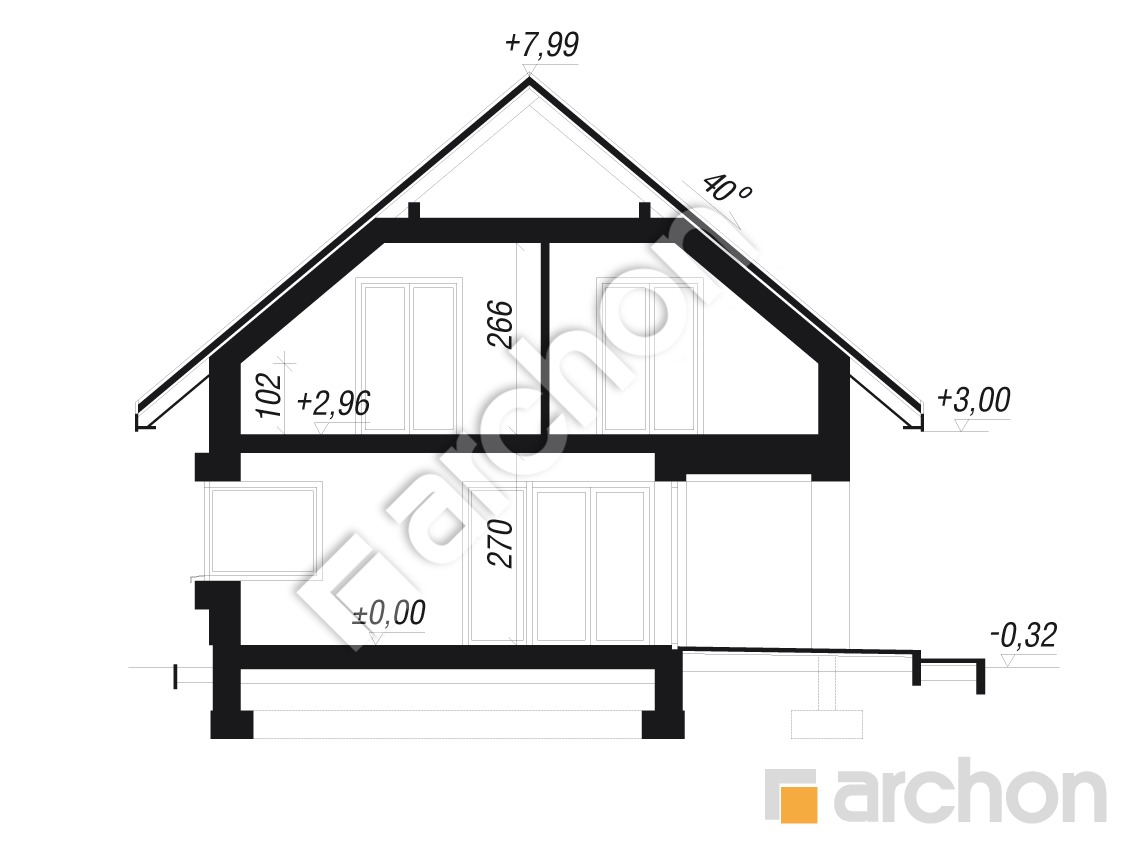

Przekrój

gotowy projekt Dom w zdrojówkach przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elegancki projekt domu z poddaszem użytkowym i jednostanowiskowym garażem z kolekcji: projekty domów małych. Funkcjonalne rozwiązania przestrzenne zastosowane w projekcie gwarantują mieszkańcom komfortowe użytkowanie niedużego domu. Prosta i zwarta bryła, dwuspadowy dach umożliwią szybką realizację budynku. Nowoczesny charakter wykończenia elewacji podkreśla stonowana kolorystyka tynku, efektowne narożne przeszklenie oraz praktyczne portfenetry na poddaszu. Front budynku został zaakcentowany funkcjonalnym podcieniem, który tworzy zadaszenie nad wejściem. Strefa dzienna jest bardzo dobrze doświetlona. Ozdobą salonu jest duże, narożne okno, a nastrojowy klimat w zimowe wieczory zapewni kominek. Część jadalna została usytuowana w efektownie przeszklonym narożniku i otwarta na zadaszony taras, który jest idealnym miejscem na kącik kawowy. W częściowo zamkniętej kuchni można zaaranżować wygodną przestrzeń do pracy, z równoległym układem szafek. Jej funkcjonalność podnosi spiżarnia. Atutem kuchni jest także możliwość bezpośredniego wyjścia na taras. W pobliżu schodów znajduje się toaleta, a przez garaż można przejść do kotłowni. Bardzo praktycznie zaprojektowane poddasze mieści wygodną sypialnię rodziców z własną garderobą, dwie sypialnie dla dzieci oraz gabinet. Komfortowa, jasna łazienka mieści pełny program użytkowy, a dwie umywalki z pewnością usprawnią poranną toaletę. Na poddaszu znajduje się także pralnia. Prezentowany projekt należy do kolekcji: projekty domów nowoczesnych, projekty domów tanich w budowie, a także projekty domów na działki z wejściem od południa.
