Projekt domu Dom w zielistkach 12 (G2)

3 560 zł  3 160 zł
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 109,84 m²
  • powierzchnia garażu 36,34 m²
  • powierzchnia kotłowni 4,80 m²
  • Min. wymiary działki 25,2 x 16,2 m
  • 24,0 x 16,0 m
  • Likwidacja wykusza oraz okna w garażu
Koszty budowy
na IV kwartał 2020

195 400 zł


Do końca promocji:
White
3 560 zł
3 160 zł
  DO KOSZYKA
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 95,97 (99,11)
1. Wiatrołap 6,44
2. Hol 6,21
3. Kuchnia 9,70
4. Salon + Jadalnia 18,20
5. Spiżarnia 1,92 (5,06)
6. Pokój 9,56
7. Łazienka 2,80
8. Kotłownia 4,80
9. Garaż 36,34
PODDASZE 55,01 (63,17)
1. Schody 5,06
2. Korytarz 4,17
3. Pokój 11,36 (13,34)
4. Pokój 11,87 (13,84)
5. Łazienka 5,44 (7,07)
6. Garderoba 3,62 (4,58)
7. Pokój 13,49 (15,11)

Dane projektu Domu w zielistkach 12 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 133 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: gazowy
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

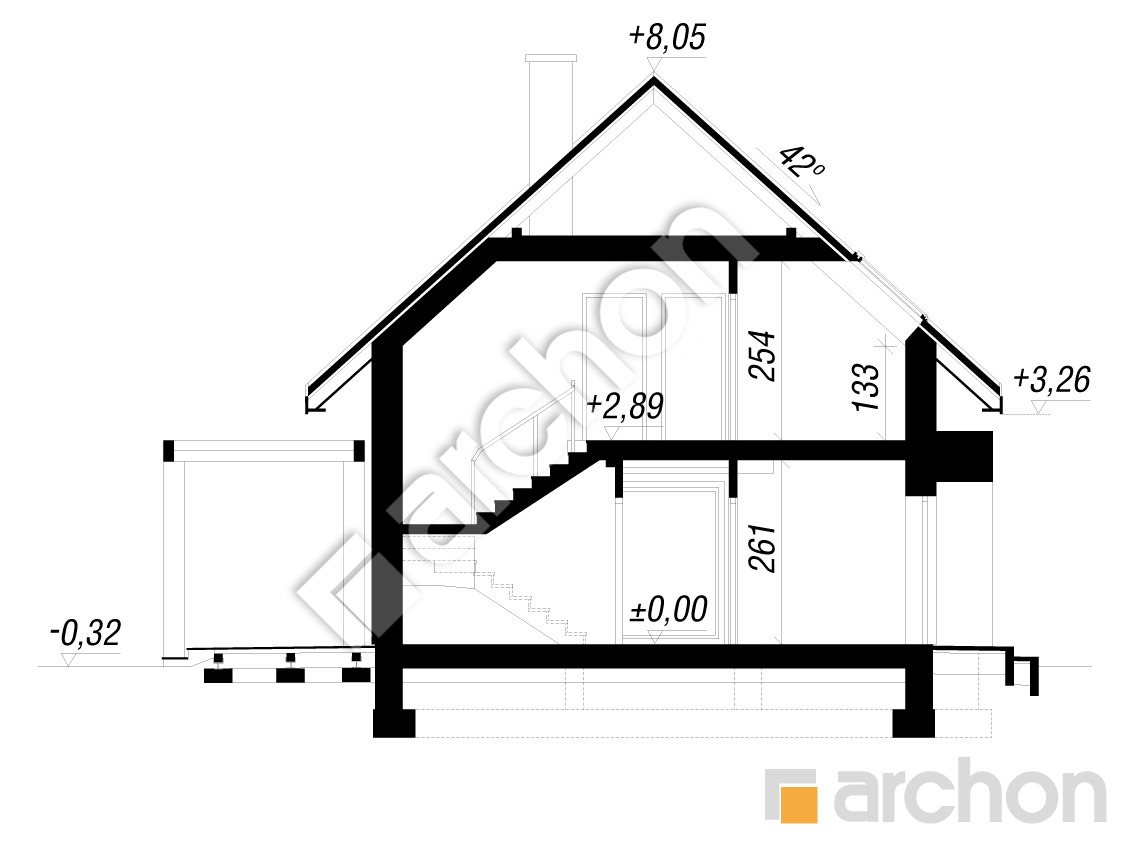

Przekrój

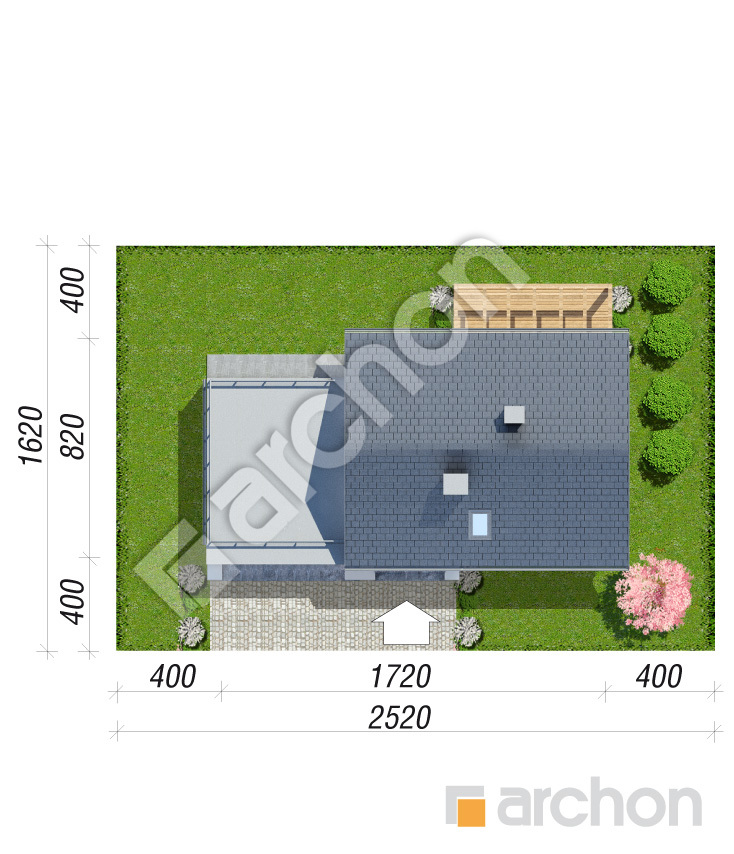

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

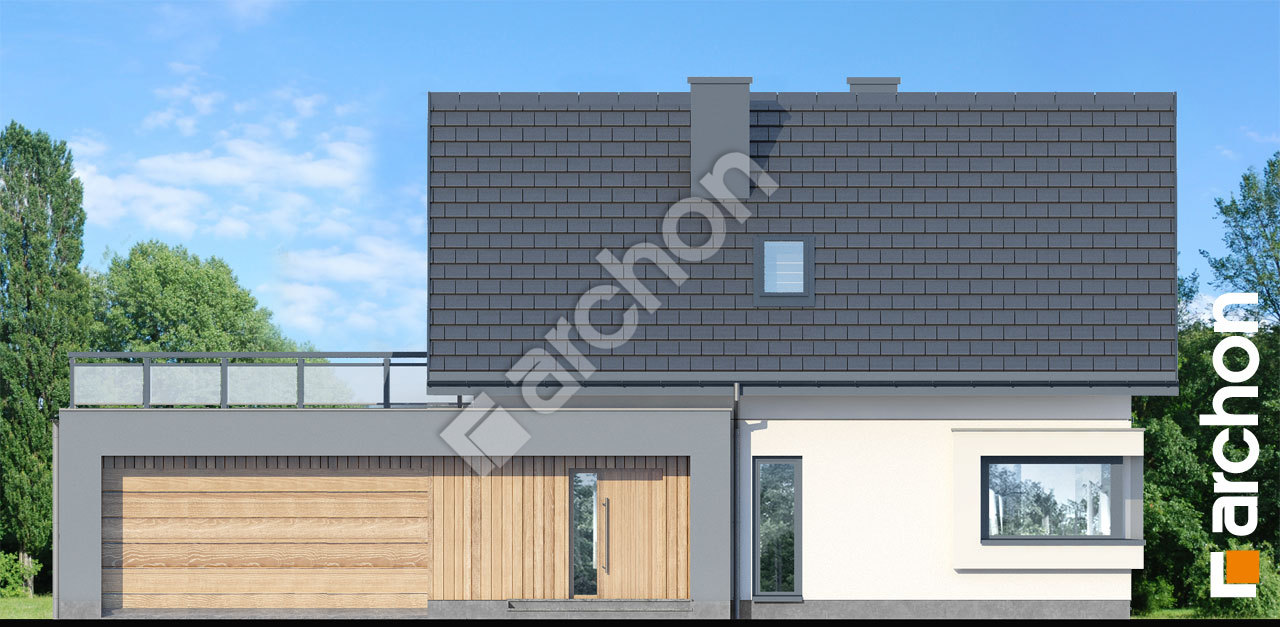

zobacz lustrzane odbicie White Elewacja frontowa

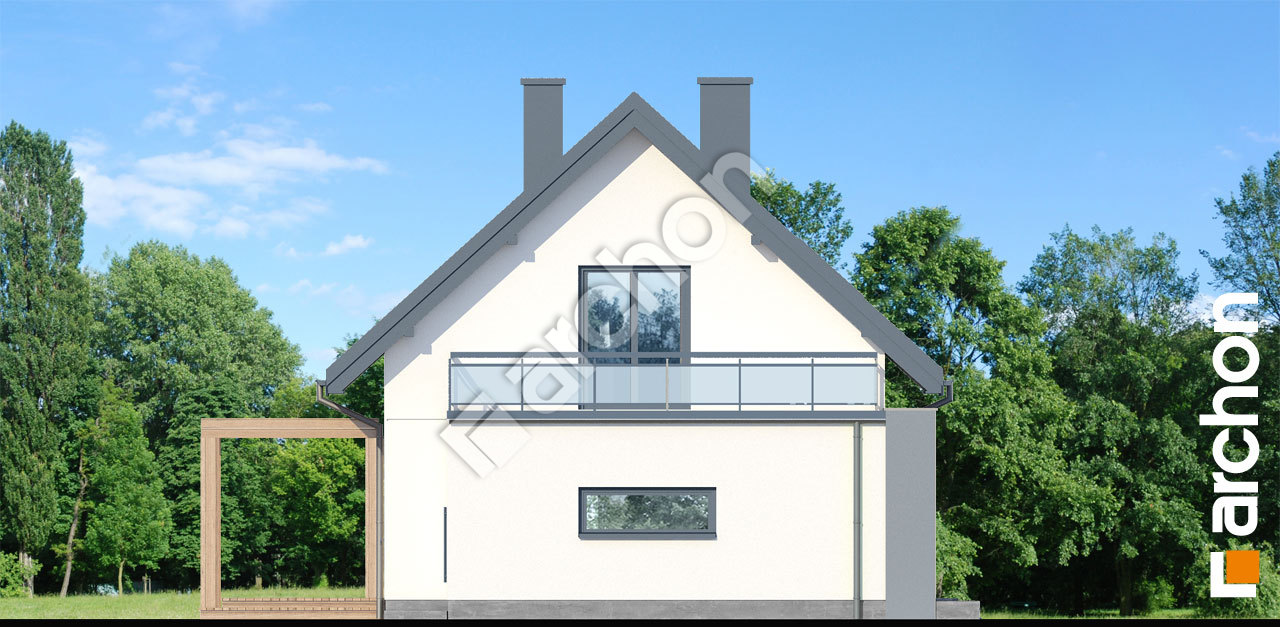

White Elewacja boczna

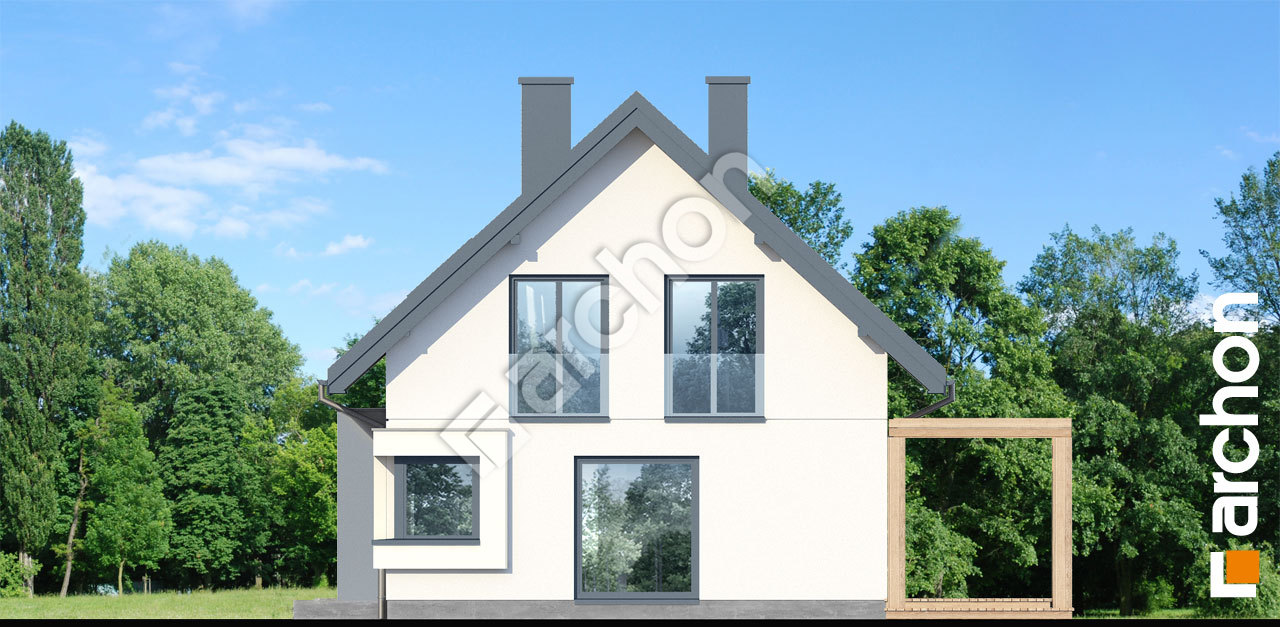

White Elewacja boczna

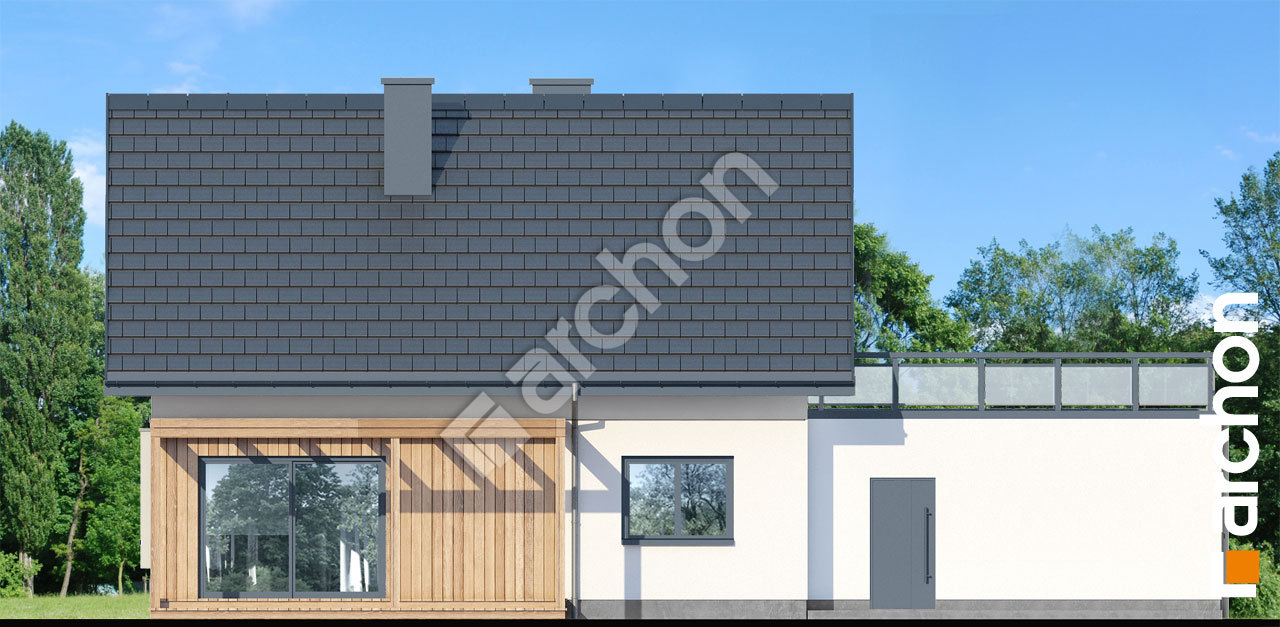

White Elewacja ogrodowa

Nowy projekt domu w rodzinie „Zielistek”, tym razem wersja z tarasem nad dwustanowiskowym garażem. Nowoczesna aranżacja elewacji zapewnia klasycznej bryle atrakcyjny wygląd. Zwarta forma domu oraz dwuspadowy dach pozytywnie oddziałują na czas i koszty realizacji inwestycji. Strefę wejściową oraz bramę wjazdową do garażu zaakcentowano nowoczesną ramą w ciemniejszym kolorze tynku, dodatkowo wyróżniono naturalną okładziną. Uwagę zwraca narożne okno, które nieznacznie wysunięto z linii elewacji, doskonale doświetla ono przestrzeń kuchni. Taras z drewnianą pergolą powiększa strefę wypoczynkową domu, może zostać zaaranżowany w formie jadalni na świeżym powietrzu. Przesuwne przeszklenie tarasowe w salonie, oprócz walorów estetycznych, zwiększa także jego możliwości aranżacyjne. Z salonem sąsiaduje jadalnia, w której przy oknie przewidziano miejsce na duży stół. Kuchnia to wygodna przestrzeń do przygotowywania posiłków z odpowiednio zorganizowanymi funkcjami, wkomponowanymi w zabudowę o kształcie litery „L”. Program kuchni uzupełnia wygospodarowana pod schodami spiżarnia. Dodatkowy pokój oraz łazienka z prysznicem zostały usytuowane w drugiej części parteru. W obszernym wiatrołapie, z którego dostępny jest garaż, mieszczą się pojemne szafy, wieszak na kurtki oraz wygodne siedzisko. Prywatna przestrzeń na poddaszu została rozplanowana z czytelnym podziałem na strefę rodziców i dzieci, które usytuowano po przeciwnych stronach schodów. Komfortowa sypialnia główna posiada prywatną garderobę oraz dostęp do tarasu nad garażem, dla dzieci zaprojektowano dwa jasne i ustawne pokoje z odpowiednią ilością miejsca na wygodne łóżka, biurka oraz szafy ubraniowe. Program poddasza dopełnia naturalnie doświetlona łazienka. Zaprezentowany dom to interesująca propozycja z kolekcji: projekty małych domów, projekty domów z poddaszem użytkowym, projekty domów nowoczesnych. W rodzinie „Zielistek” znajduje się wiele innych wersji m.in.: „|Dom w zielistkach 10|” - bez tarasu nad garażem, „|Dom w zielistkach 9 (G)” - z jednostanowiskowym garażem w bryle budynku, „|Dom w zielistkach 8|” - bez garażu, czy „|Dom w zielistkach (AB)|” do zabudowy bliźniaczej.
