Projekt domu Domek letniskowy nad potoczkiem

2 420 zł  1 970 zł
(1 601,63 zł netto)
do 70m² zabudowy
RABAT 450 zł
gotowy projekt Domek letniskowy nad potoczkiem widok 1
Domek letniskowy parterowy
1 pokój, 1 łazienka, antresola

  • Powierzchnia zabudowy 37,35 m²
  • Powierzchnia domu 37,78 m²
  • Min. wymiary działki 14,0 x 13,3 m

Do końca promocji:
2019 08 01 stopwatch 01
2 420 zł
1 970 zł (1 601,63 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki
Wysyłka w 1-3 dni robocze
Darmowa dostawa
Wymiana do 90 dni, zwrot do 30 dni

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 129 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PARTER
26,56 (27,49)
1. Hol 4,21 (5,09)
2. Salon z aneksem kuchennym 19,05 (19,10)
3. Łazienka 3,30
Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
ANTRESOLA
11,22 (21,67)
1. Antresola 11,22 (21,67)

Dane projektu Domku letniskowego nad potoczkiem

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 88 cm
dach: dwuspadowy, nachylenie 37 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
wentylacja: grawitacyjna

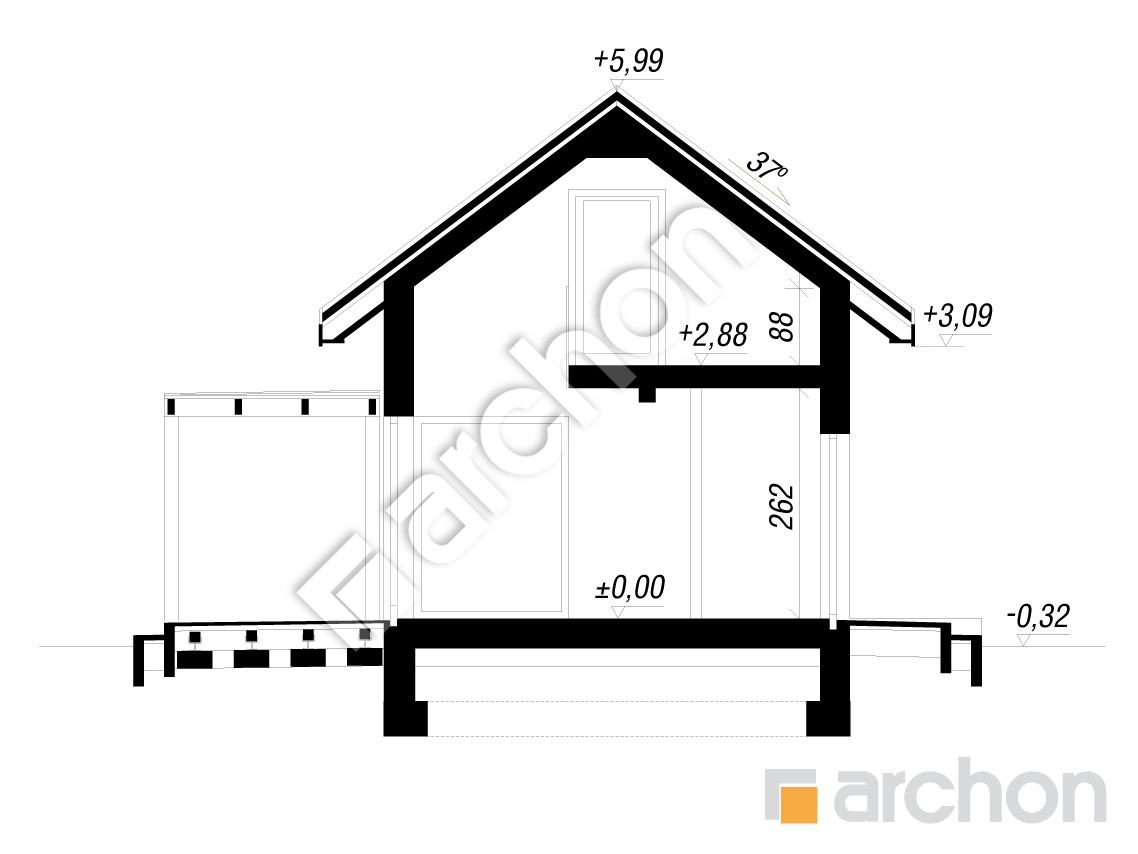

Przekrój

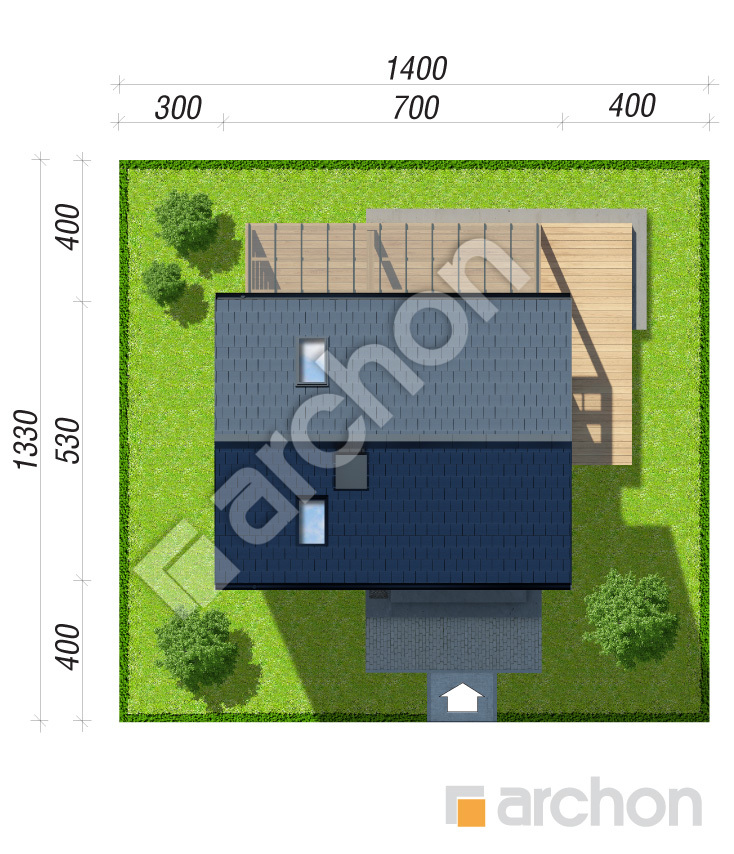

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

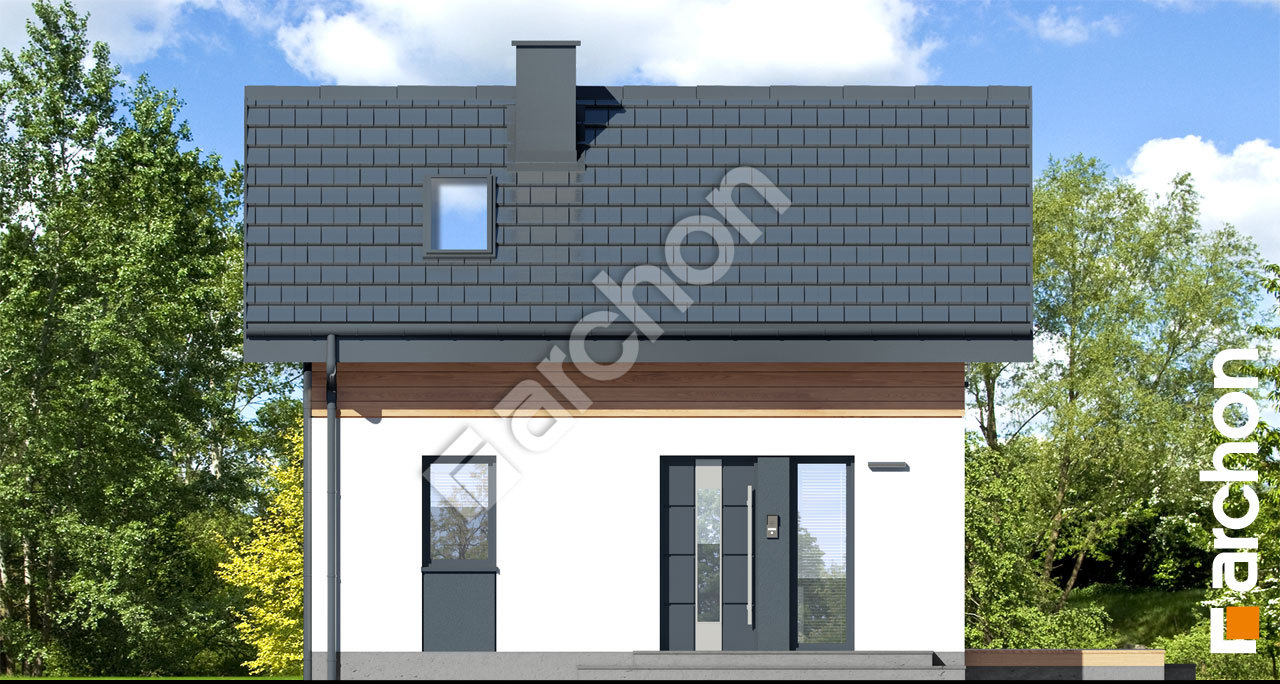

Pokaż lustrzane odbicie Elewacja frontowa projekt domek letniskowy nad potoczkiem 280442ff25e2009d0bd35361e43359ac  264 Elewacja frontowa

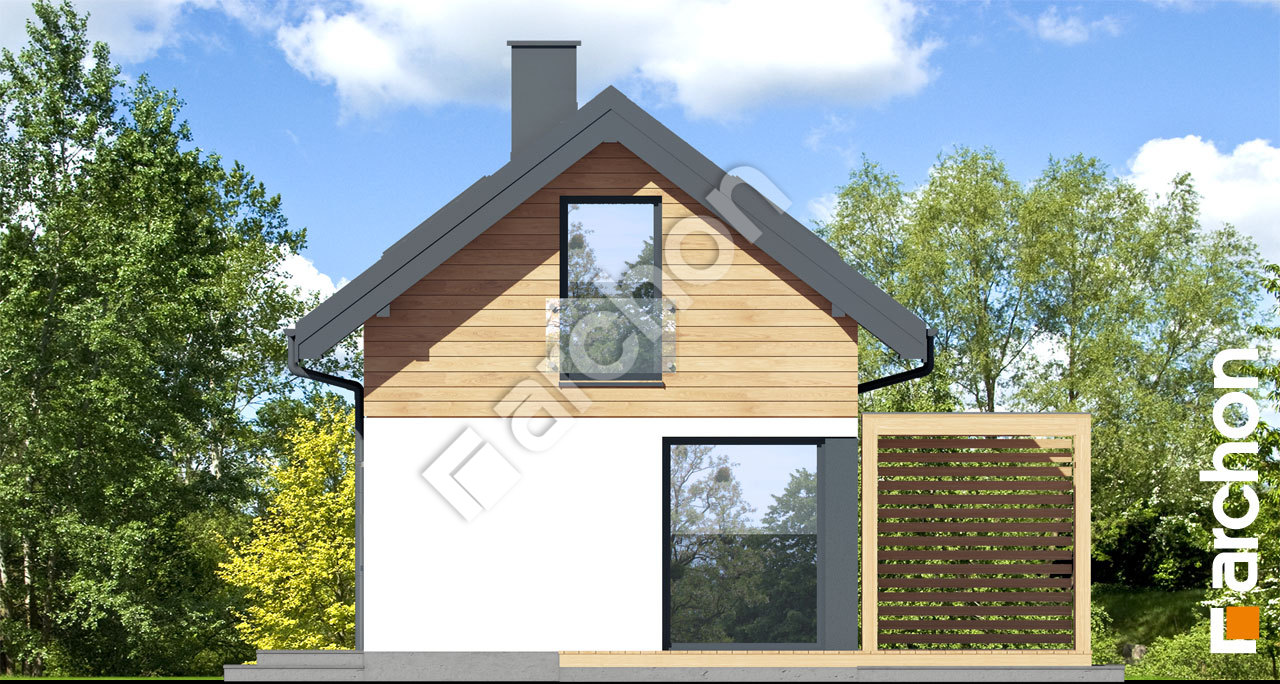

Elewacja boczna projekt domek letniskowy nad potoczkiem 54c4bea93f7f031308f80183bb058585  265 Elewacja boczna

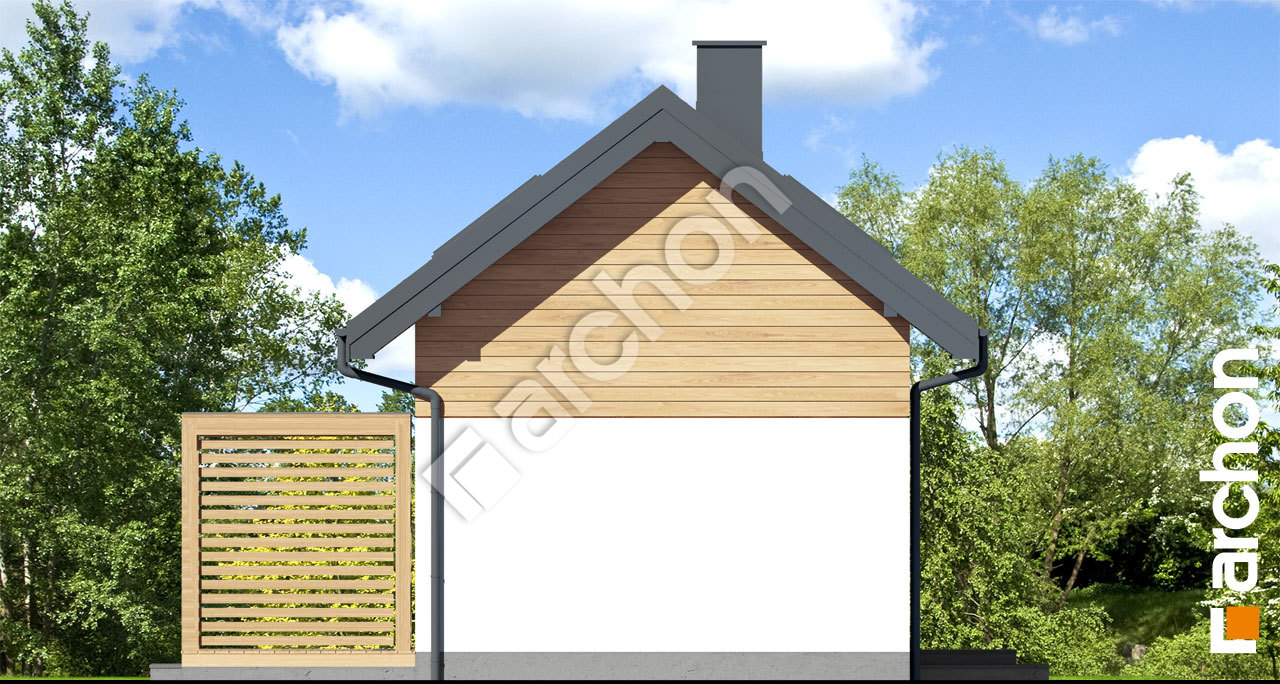

Elewacja boczna projekt domek letniskowy nad potoczkiem 9c78e047753a7a186f368ea36702ade6  266 Elewacja boczna

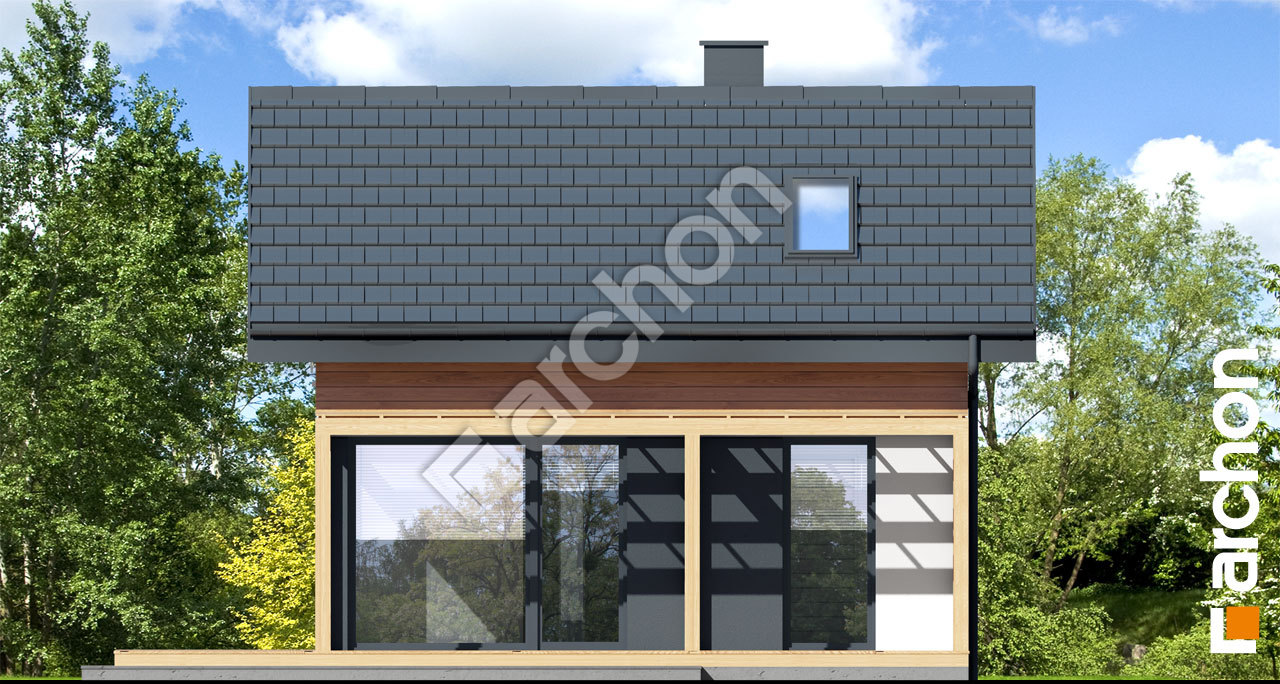

Elewacja ogrodowa projekt domek letniskowy nad potoczkiem 8f9ff35104fa2b8168fbd47b284e9ea0  267 Elewacja ogrodowa

Projekt atrakcyjnego domku rekreacyjnego, który umożliwi spełnienie marzeń o własnym, zacisznym azylu w otoczeniu przyrody. To prosty w realizacji budynek parterowy z antresolą, który można zrealizować na zgłoszenie. Wnętrze zostało w racjonalny sposób zagospodarowane i zapewnia wygodę użytkowania. Elewacje wykończono jasnym i grafitowym tynkiem oraz wzbogacono naturalną okładziną drewnianą. Przestrzeń rekreacyjna na świeżym powietrzu to przesłonięty pergolą taras, na którym użytkownicy mają miejsce, by zaaranżować kącik jadalniany i wypoczynkowy. Duże przeszklenia pięknie doświetlają wnętrze domu. Przestrzeń salonu mieści wygodną, narożną kanapę z pufami, a w jadalni można rozłożyć duży stół, by wspólnie celebrować rodzinne posiłki. Aneks kuchenny został wyposażony w funkcjonalną zabudowę liniową. W projekcie domu przewidziano także naturalnie doświetloną łazienkę z nowoczesnym prysznicem. Na antresoli zlokalizowana zastała strefa nocna, w której przewidziano miejsce na wygodny nocleg dla pięciu osób: jedno szerokie łóżko małżeńskie oraz trzy łóżka pojedyncze. Przestrzeń rodziców została wizualnie wyodrębniona w ramach antresoli. Portfenetr oraz okna dachowe zapewniają odpowiednie doświetlenie. „Domek letniskowy nad potoczkiem” to projekt, który należy do kolekcji: projekty domków letniskowych do 35 m2, projekty domów do 70 m2 powierzchni zabudowy, projekty domów parterowych, projekty domów tanich w budowie.
