Projekt domu Domek letniskowy w krokusach 4

2 300 zł  1 950 zł
(1 585,37 zł netto)
do 35m² zabudowy
RABAT 350 zł
gotowy projekt Domek letniskowy w krokusach 4 widok 1
Domek letniskowy parterowy
1 pokój, 1 kuchnia, 1 łazienka, antresola, kominek

  • Powierzchnia zabudowy 34,73 m²
  • Powierzchnia domu 35,72 m²
  • Min. wymiary działki 14,25 x 12,75 m
  • 14,0 x 12,75 m
  • Zmniejszenie pergoli nad tarasem.

Do końca promocji:
2019 08 01 stopwatch 01
2 300 zł
1 950 zł (1 585,37 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  269,00 zł 119 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 119 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
24,95 (25,61)
1. Schody 1,02
2. Salon 12,79 (13,45)
3. Kuchnia i jadalnia 7,50
4. Łazienka 3,64
ANTRESOLA
10,77 (16,62)
1. Antresola 10,77 (16,62)

Dane projektu Domku letniskowego w krokusach 4

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Zmniejszenie pergoli nad tarasem.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 100 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
wentylacja: grawitacyjna

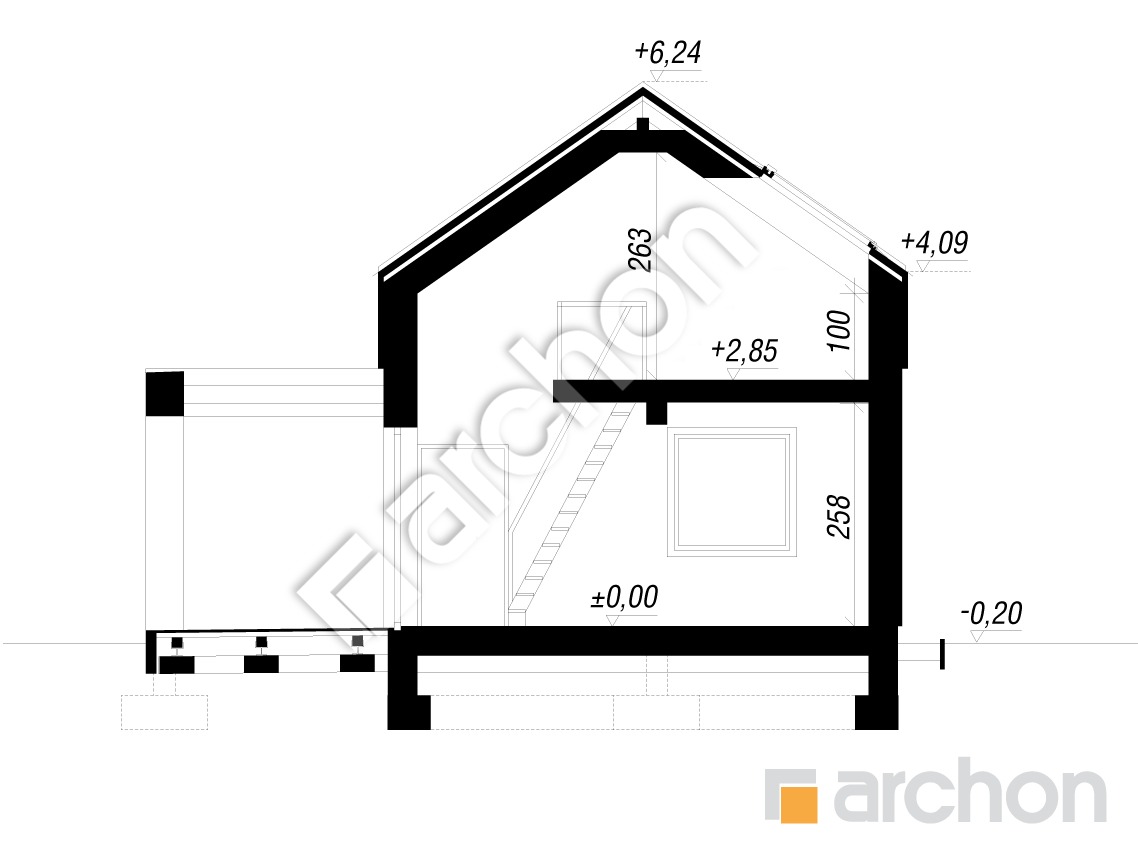

Przekrój

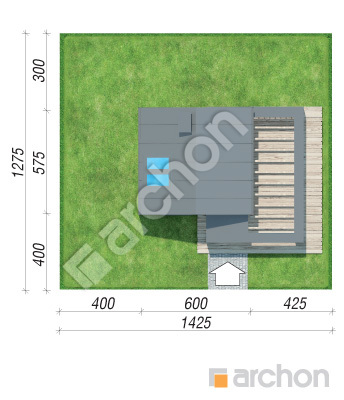

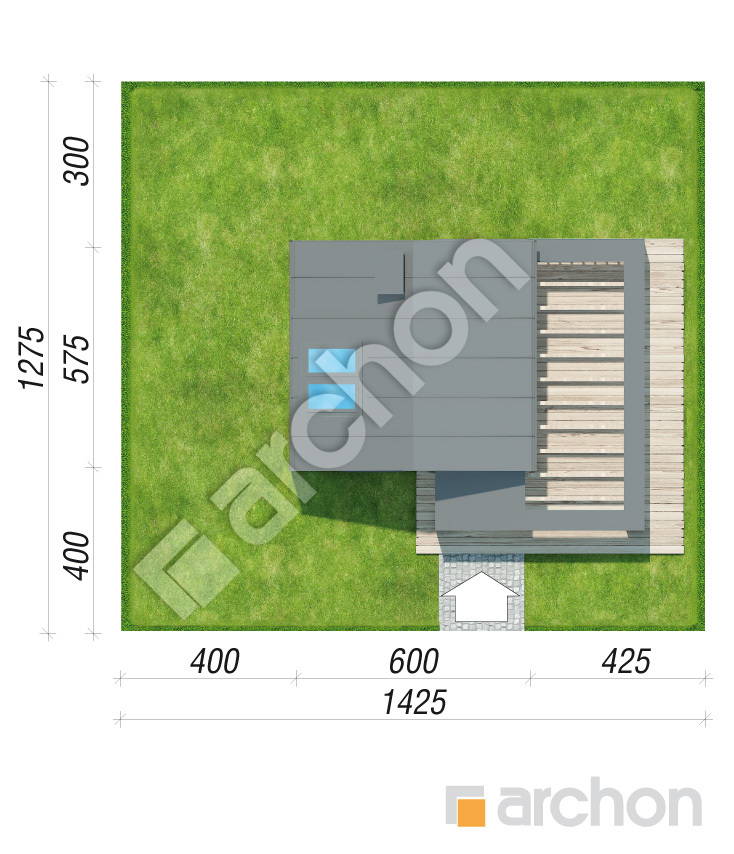

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

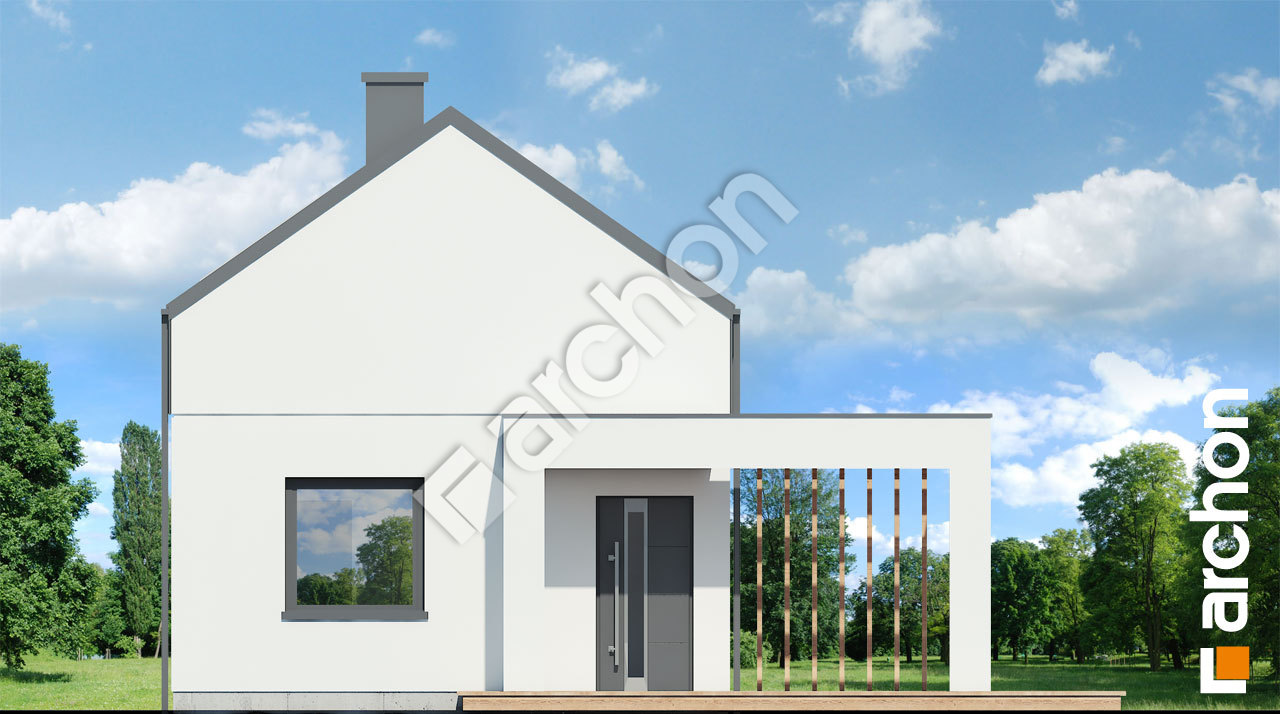

zobacz lustrzane odbicie Elewacja frontowa projekt domek letniskowy w krokusach 4 fe49dcbfd129935228d6815fde89cfa7  264 Elewacja frontowa

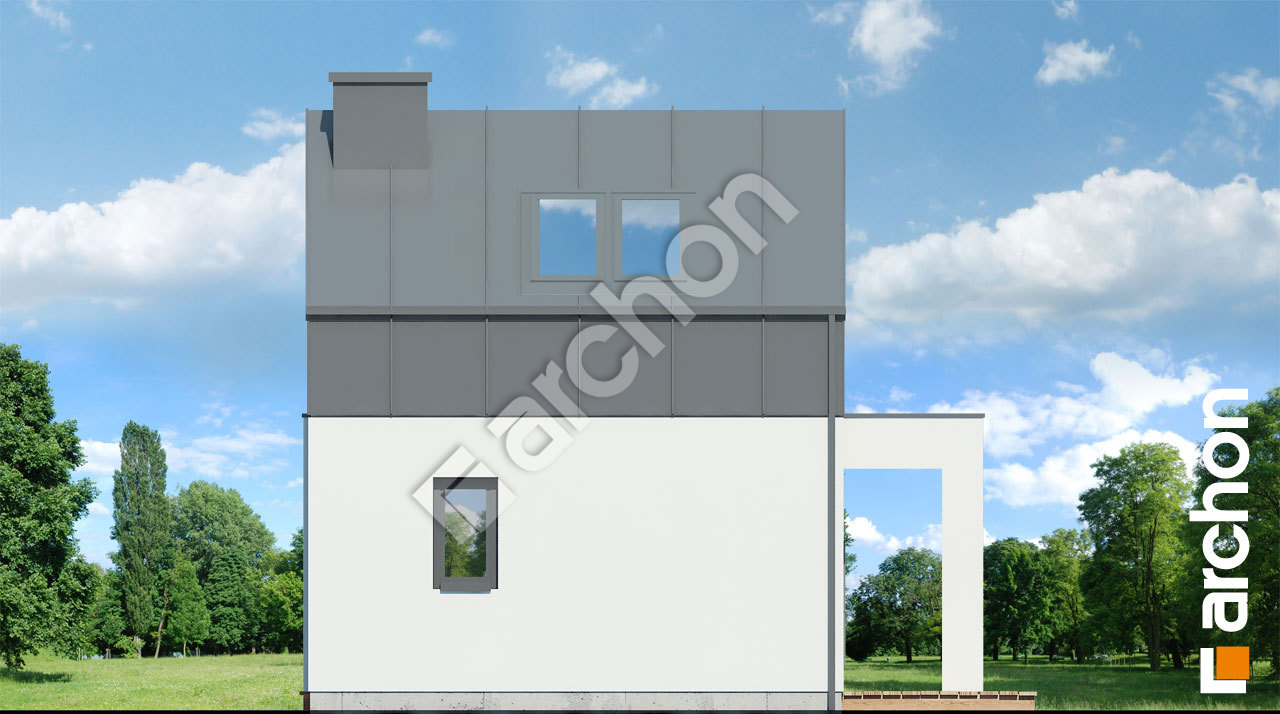

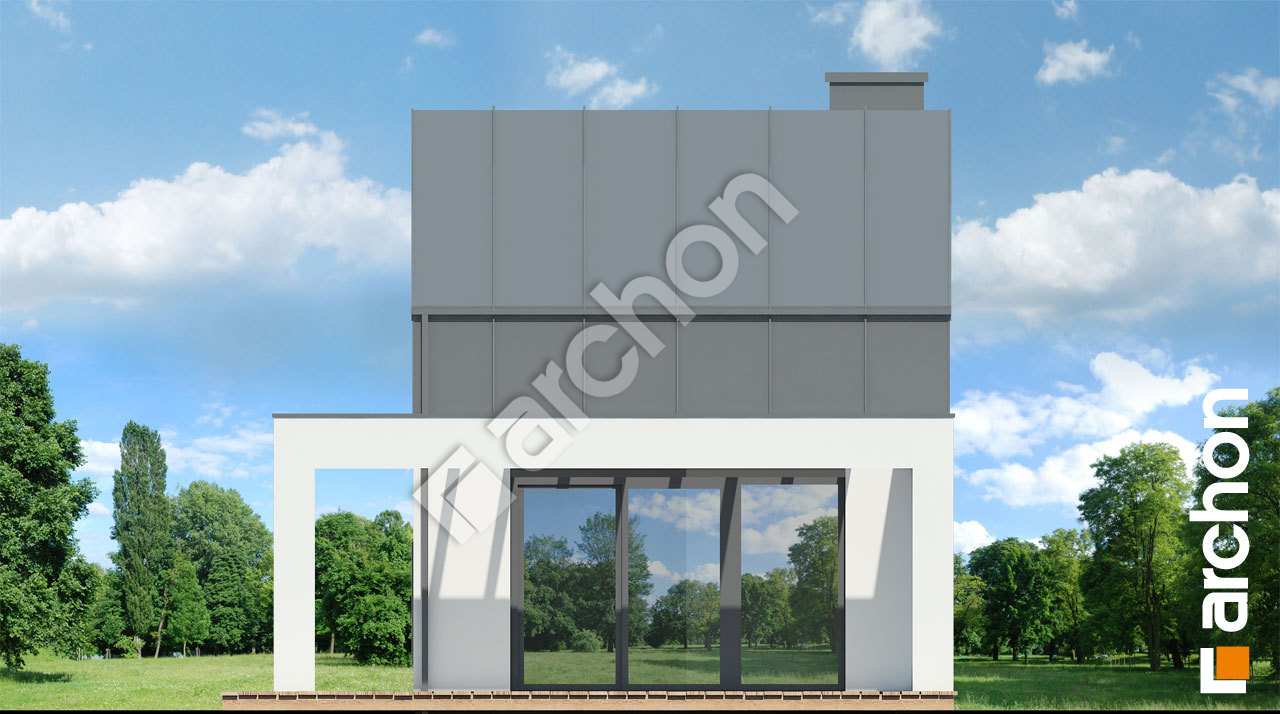

Elewacja boczna projekt domek letniskowy w krokusach 4 0d9821ac72829c7b12e0f1ae45b618df  265 Elewacja boczna

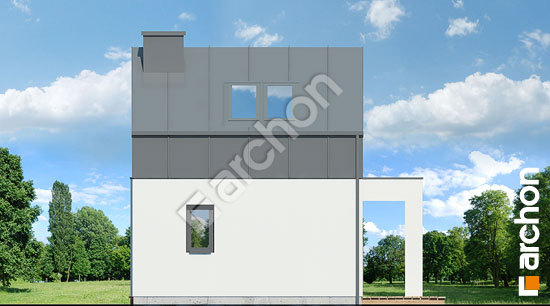

Elewacja boczna projekt domek letniskowy w krokusach 4 36af207ae2b7cf5f37e5e296e09eea52  266 Elewacja boczna

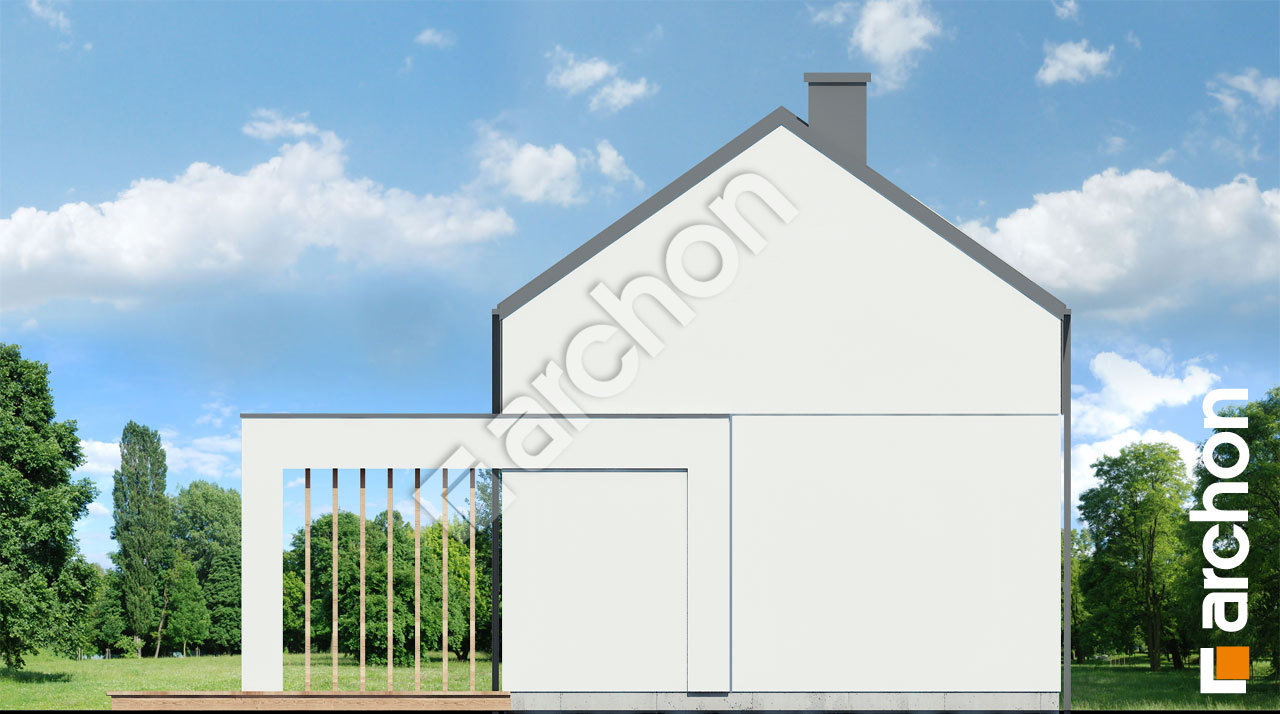

Elewacja ogrodowa projekt domek letniskowy w krokusach 4 fc22cc23a800c4a2f69544f3f72ff1a0  267 Elewacja ogrodowa

Prezentujemy projekt nowoczesnego domku letniskowego o powierzchni zabudowy do 35 m2. To idealna propozycja dla osób, ceniących sobie wypoczynek w otoczeniu natury. Dom oferuje wygodny program użytkowy, przystosowany do potrzeb letników, z zewnątrz zwraca uwagę atrakcyjnym wyglądem, odpowiadającym aktualnym trendom architektonicznym. Dwuspadowy dach pokryto blachą z łączeniem na rąbek. Wzdłuż bocznej elewacji usytuowano taras, przesłania go pergola, która łączy się z zadaszeniem nad wejściem głównym. Parter to strefa dzienna z przesuwnym przeszkleniem tarasowym szeroko otwierającym wnętrze na widok ogrodu. Program użytkowy parteru obejmuje salon z narożną kanapą, która może posiadać funkcję spania, aneks jadalniany, kuchnię oraz jasną łazienkę z prysznicem. Strefa nocna mieści się na antresoli, gdzie można wstawić wygodne łóżka: dwa 2-osobowe i jedno pojedyncze oraz pufy. Zaprezentowany projekt należy do kategorii: projekty małych domów, projekty domów na wąską działkę, projekty domów z antresolą.
