Projekt domu Rezydencja w nerterach 2

5 520 zł  5 120 zł
(4 162,60 zł netto)
gotowy projekt Rezydencja w nerterach 2 widok 1
Dom jednorodzinny z poddaszem użytkowym
7 pokoi, 1 kuchnia, 2 łazienki, spiżarka, jadalnia, toaleta, kotłownia, pralnia, garderoby, antresola, kominek, garaż

  • Powierzchnia domu 279,06 m²
  • powierzchnia garażu 34,97 m²
  • powierzchnia kotłowni 4,56 m²
  • Min. wymiary działki 26,42 x 23,12 m
Koszty budowy
na II kwartał 2021

444 000 zł


Do końca promocji:
White
5 520 zł
5 120 zł (4 162,60 zł netto)
  ZAMÓW 400 zł TANIEJ
aktualny kosztorys budowlany  560,00 zł 89 zł
zyskujesz 471 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Kosztorys za 89 zł
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego. Od 19.09.2021 r. obowiązującą formą dokumentacji projektowej będzie dokumentacja w 3 egzemplarzach. Jeśli chcą Państwo otrzymać projekt składający się z 3 egzemplarzy projektu architektoniczno-budowlanego oraz 3 egzemplarzy projektu technicznego prosimy o zaznaczenie takiej opcji na stronie z podziękowaniem za zamówienie (tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
19 września 2020 r. weszły w życie nowe przepisy Prawa budowlanego (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333). Najistotniejsza zmiana dotyczy formy projektu budowlanego. Od 19.09.2020 roku do 18.09.2021 roku obowiązują przepisy przejściowe, które dopuszczają dwie formy projektu budowlanego: 4 egzemplarze projektu architektoniczno-budowlanego lub 3 egzemplarze projektu architektoniczno-budowlanego oraz projekt techniczny. Począwszy od 19.09.2021 r. formą obowiązkową dokumentacji technicznej będzie forma składająca się z 3 egzemplarzy projektu architektoniczno-budowlanego i projektu technicznego. Jeśli będą Państwo wnioskować o pozwolenie na budowę po tym terminie, należy zamówić Projekt w nowej formie 3+3 (możliwość zaznaczenia takiej opcji na stronie z podziękowaniem za zamówienie tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektoniczngo
  • Projekt techniczny - zakres projektu kontrukcyjnego i projektów instalacji wewnętrznych

PARTER 185,58 (189,23)
1. Wiatrołap 5,68
2. Hol 4,54
3. Korytarz 1,50
4. Garaż 34,97
5. Kotłownia 4,56
6. Toaleta 2,86
7. Garderoba 4,46
8. Łazienka 5,71
9. Pokój 18,52
10. Korytarz 5,62
11. Salon 20,14 (23,79)
12. Salon 27,70
13. Jadalnia 24,66
14. Kuchnia 22,86
15. Spiżarnia 1,80

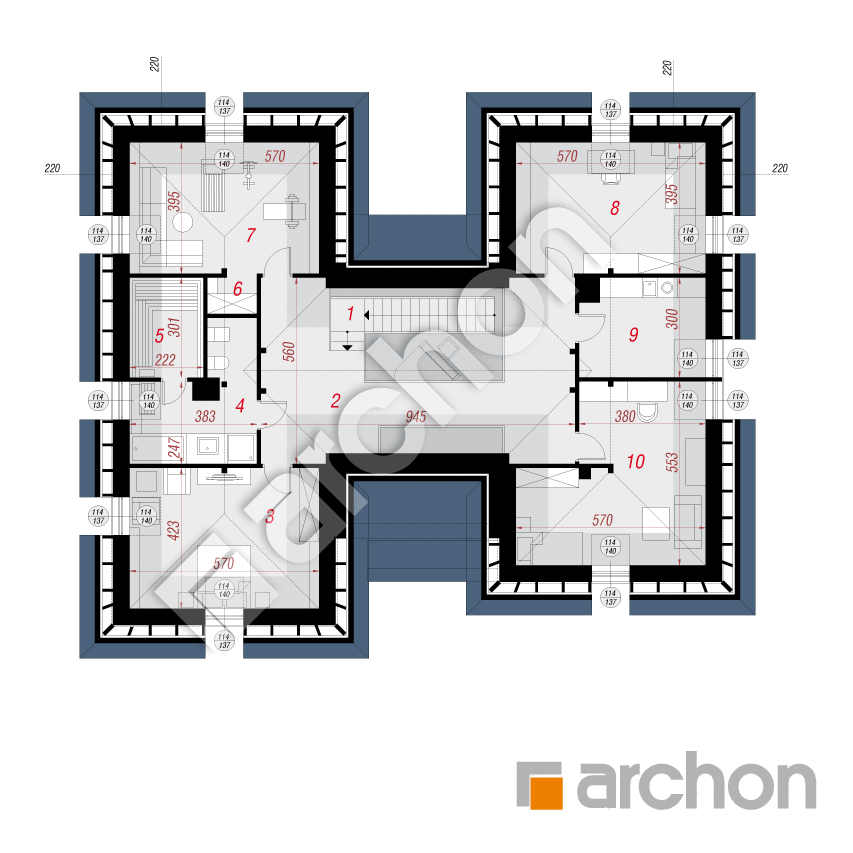

PODDASZE 133,01 (162,09)
1. Schody 5,95 (5,95)
2. Hol 27,65 (32,44)
3. Pokój 18,41 (23,68)
4. Łazienka 10,36 (11,40)
5. Sauna 5,20 (6,47)
6. Garderoba 1,52 (1,52)
7. Pom. rekreacyjne 16,88 (22,10)
8. Pokój 17,10 (22,10)
9. Pralnia 9,40 (10,66)
10. Pokój 20,54 (25,77)

Dane projektu Rezydencji w nerterach 2

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 163 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Łazienka (8), Kuchnia (14); PODDASZE: Łazienka (4)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Filmy

White
Rezydencja w nerterach 2 Obrót o 360°

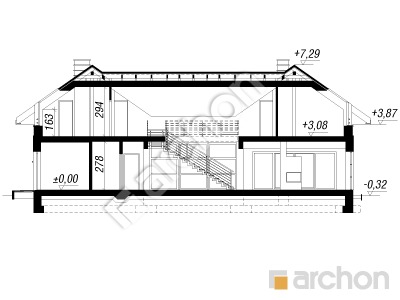

Przekrój

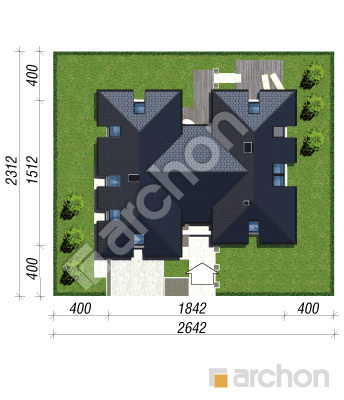

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

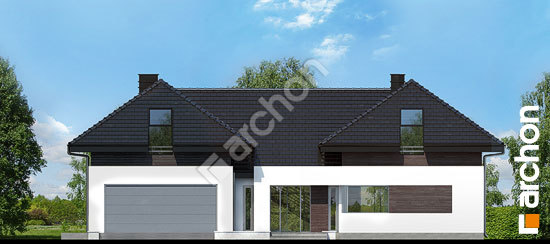

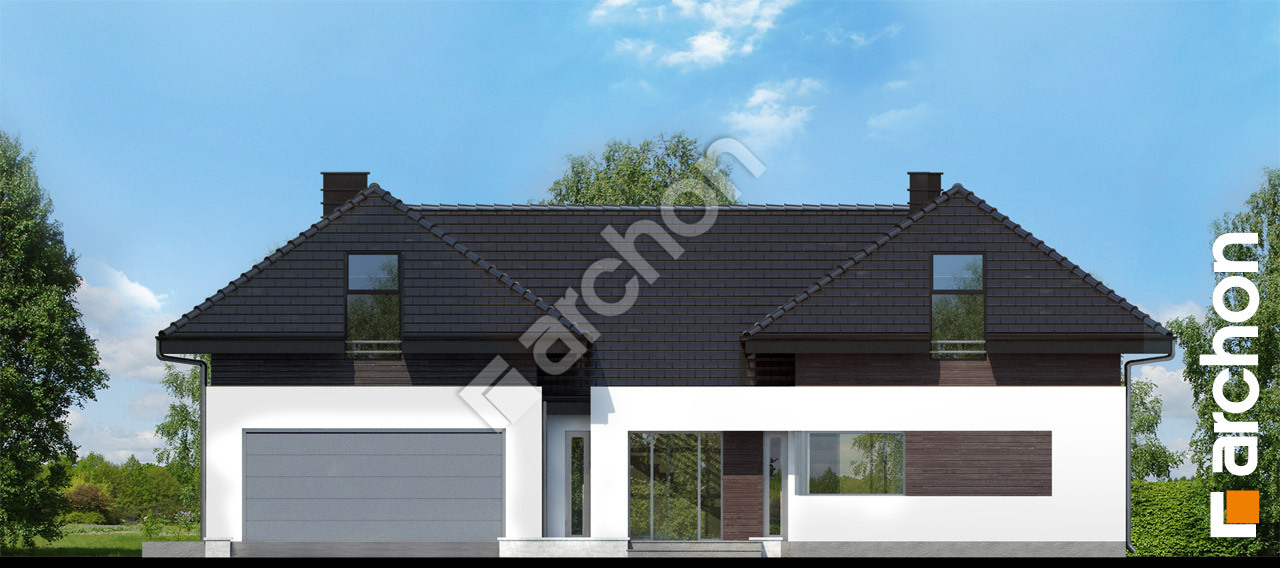

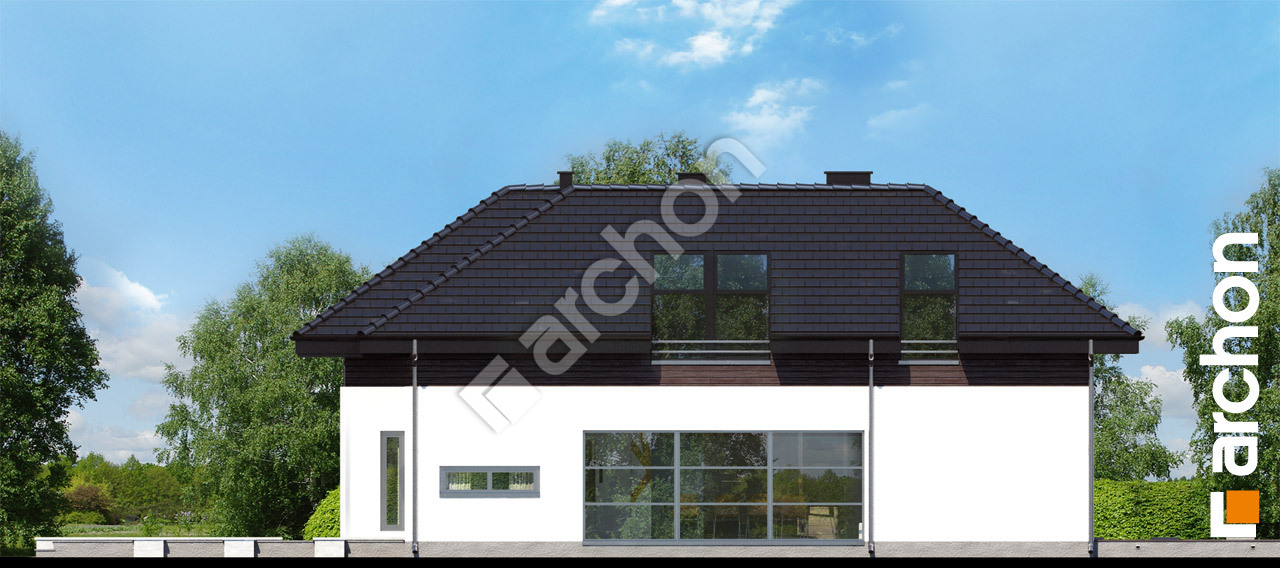

zobacz lustrzane odbicie White Elewacja frontowa

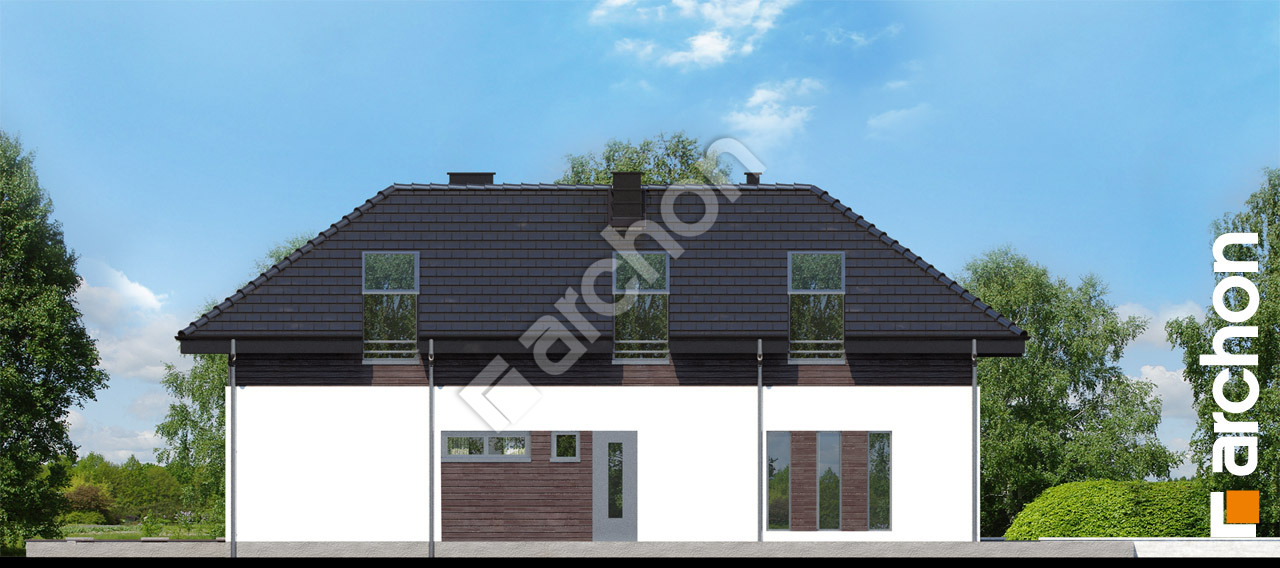

White Elewacja boczna

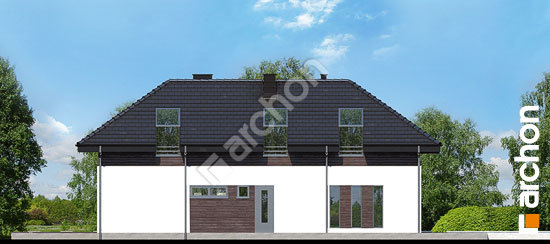

White Elewacja boczna

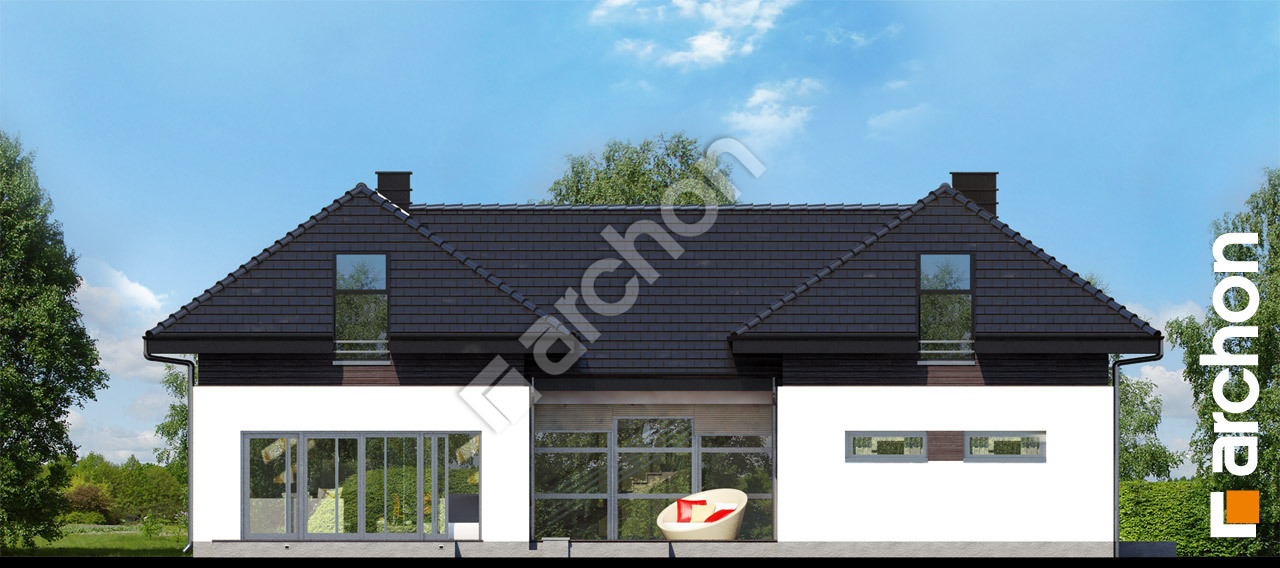

White Elewacja ogrodowa

Elegancka, nowoczesna rezydencja rodzinna. Program funkcjonalny parteru rozwiązany został z wyodrębnieniem stref: dziennej, nocnej oraz części gospodarczej. Obszerny salon przenika się z kuchnią i jadalnią oraz atrakcyjnym aneksem kominkowym. W skrzydle po przeciwnej stronie budynku umieszczono dużą sypialnię z garderobą i łazienką. Obie części łączy ze sobą zewnętrzne patio. Na poddaszu zaplanowano trzy sypialnie, ogólnodostępną łazienkę z sauną i pokój rekreacyjny. Piękny, funkcjonalny dom o śmiałej formie architektonicznej i efektownie ukształtowanej przestrzeni wewnętrznej.
