Projekt domu  Willa Noelia (G2E)

Cena z kodem 5 790 zł (4 707,32 netto)
gotowy projekt Willa Noelia (G2E) widok 1
Dom jednorodzinny piętrowy
5 pokoi, 1 kuchnia, 3 łazienki, 1 kotłownia, pralnia, garderoby, antresola, kominek, garaż

  • Powierzchnia domu 186,04 m²
  • Powierzchnia garażu 36,76 m²
  • Powierzchnia kotłowni 4,25 m²

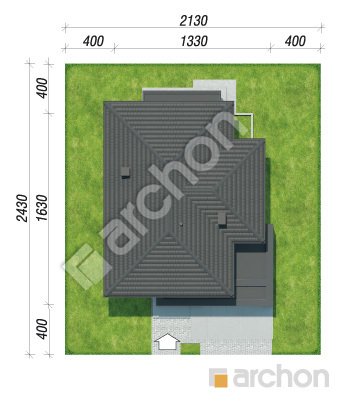

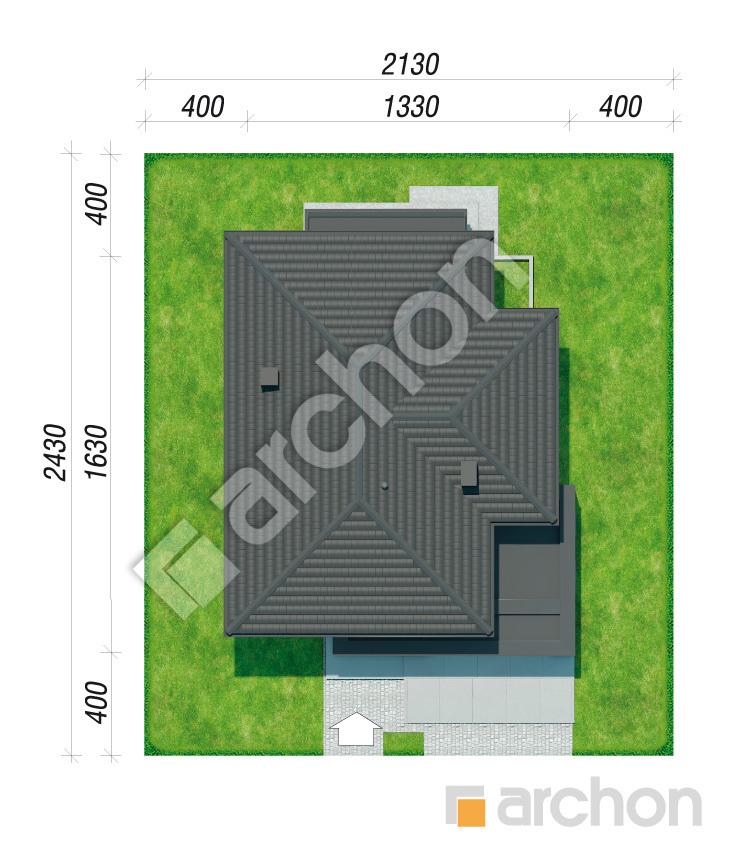

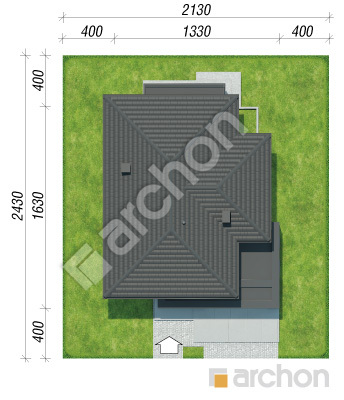

  • Min. wymiary działki 21,3 x 24,3 m
  • 20,3 x 24,3 m
  • Likwidacja okien w garażu.
Koszty budowy

497 000 zł


Cena z kodem rabatowym ONLINE250
5 790 zł z VAT 23% (4 707,32 zł netto)
KOD: ONLINE250 obowiązuje na PROJEKTY DOMÓW zamawiane przez www.archon.pl
Jak skorzystać z kodu?
Cena regularna 6 040 zł
Najniższa cena z 30 dni przed obniżką 5 790 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 339 zł
  • Tablica Informacyjno - Budowlana 30 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień. Projekt ARCHON+, tak jak każdy projekt typowy, wymaga adaptacji przez uprawnionego projektanta.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

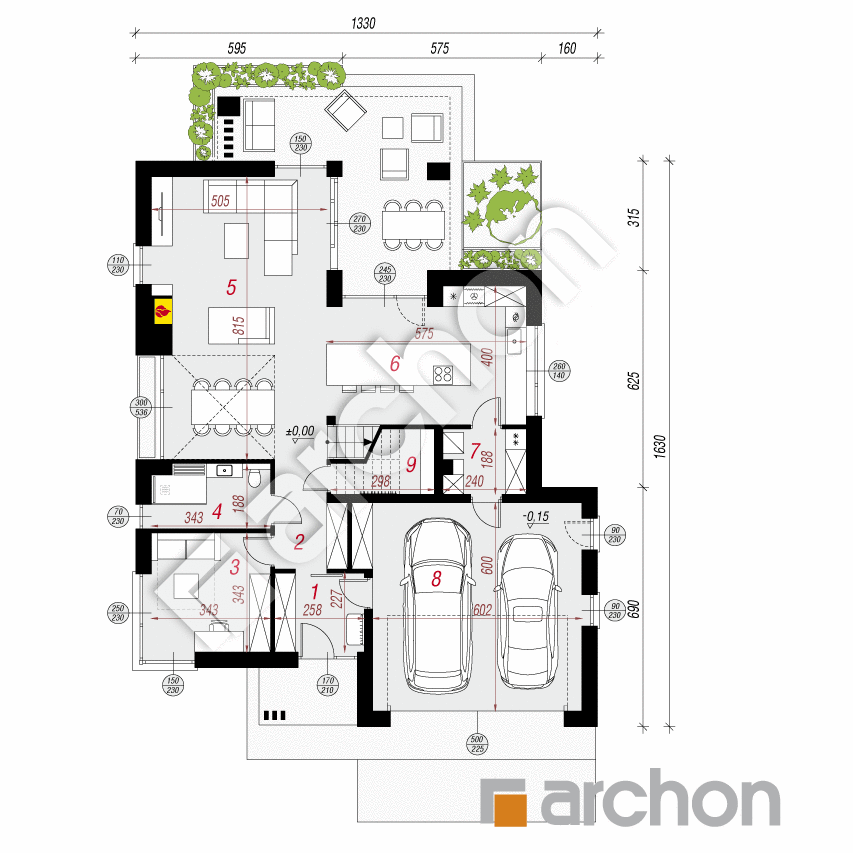

PARTER
130,98 (134,31)
1. Wiatrołap 5,77
2. Korytarz 5,17
3. Pokój 11,49
4. Łazienka 5,12
5. Salon + Jadalnia 39,84
6. Kuchnia 20,66
7. Kotłownia 4,25
8. Garaż 36,76
9. Schowek 1,92 (5,25)
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PIĘTRO
96,07
1. Hol 10,20
2. Pokój 17,42
3. Garderoba 4,90
4. Pokój 15,15
5. Garderoba 5,61
6. Łazienka 4,34
7. Pralnia 5,80
8. Łazienka 9,76
9. Pokój 17,15
10. Schody 5,74

Dane projektu Willi Noelia (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

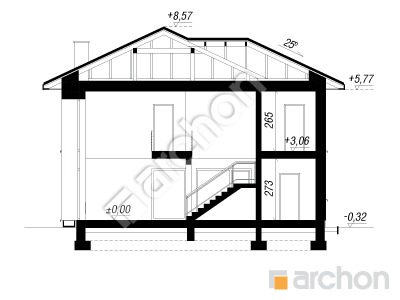

Przekrój

gotowy projekt Willa Noelia (G2E) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

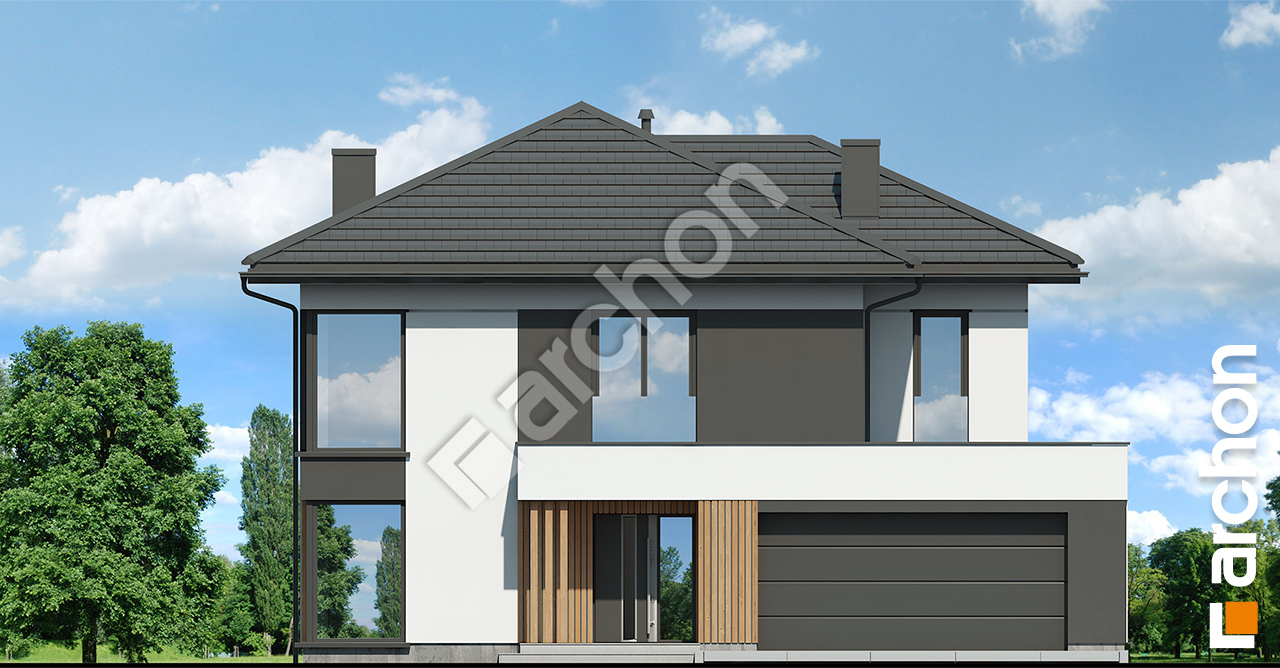

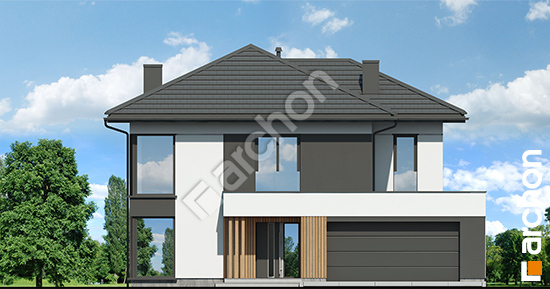

Pokaż lustrzane odbicie Elewacja frontowa projekt willa noelia g2e 9f32bad5b21983242ef9e16bbefb5093  264 Elewacja frontowa

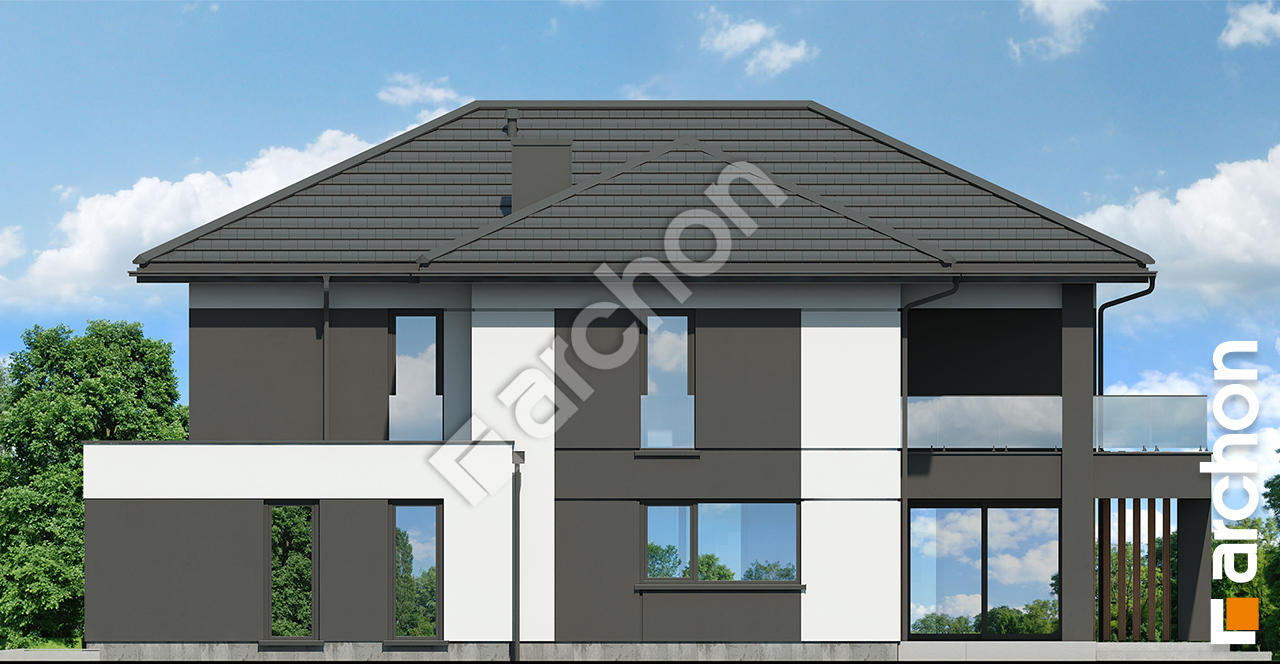

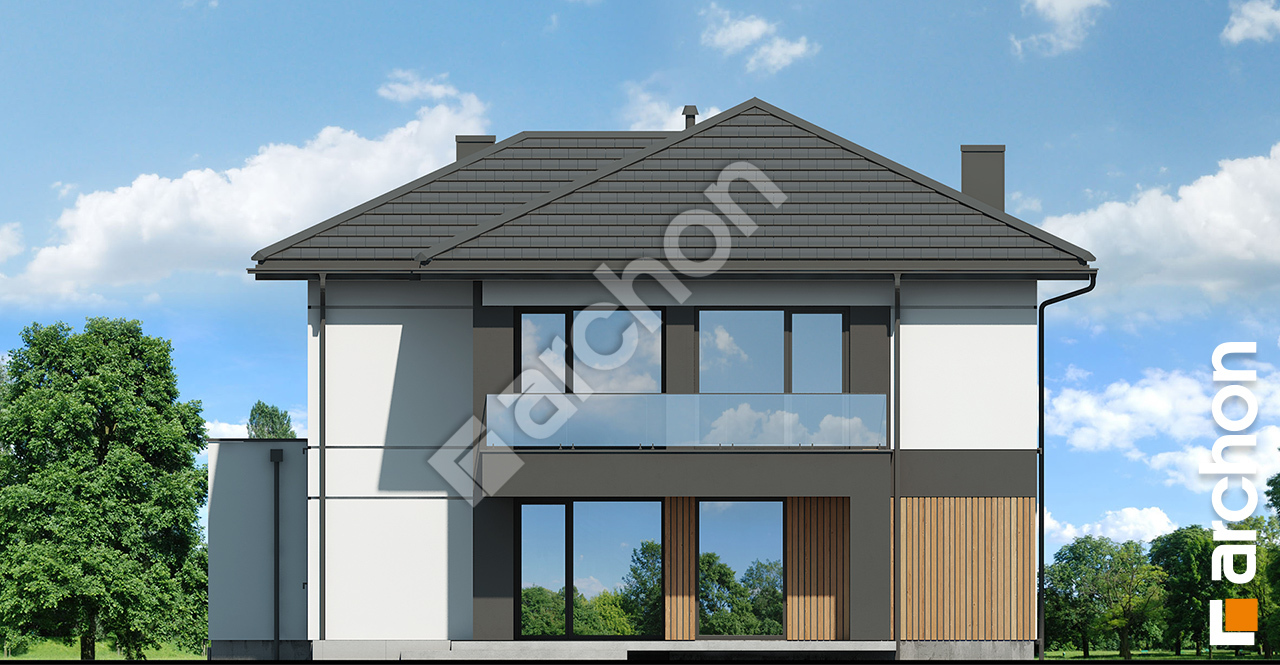

Elewacja boczna projekt willa noelia g2e 4d9ce1827b8fa56ed4febc4e616da6a1  265 Elewacja boczna
Elewacja boczna projekt willa noelia g2e cffb52faa01ddbad42313617eca3b19c  266 Elewacja boczna

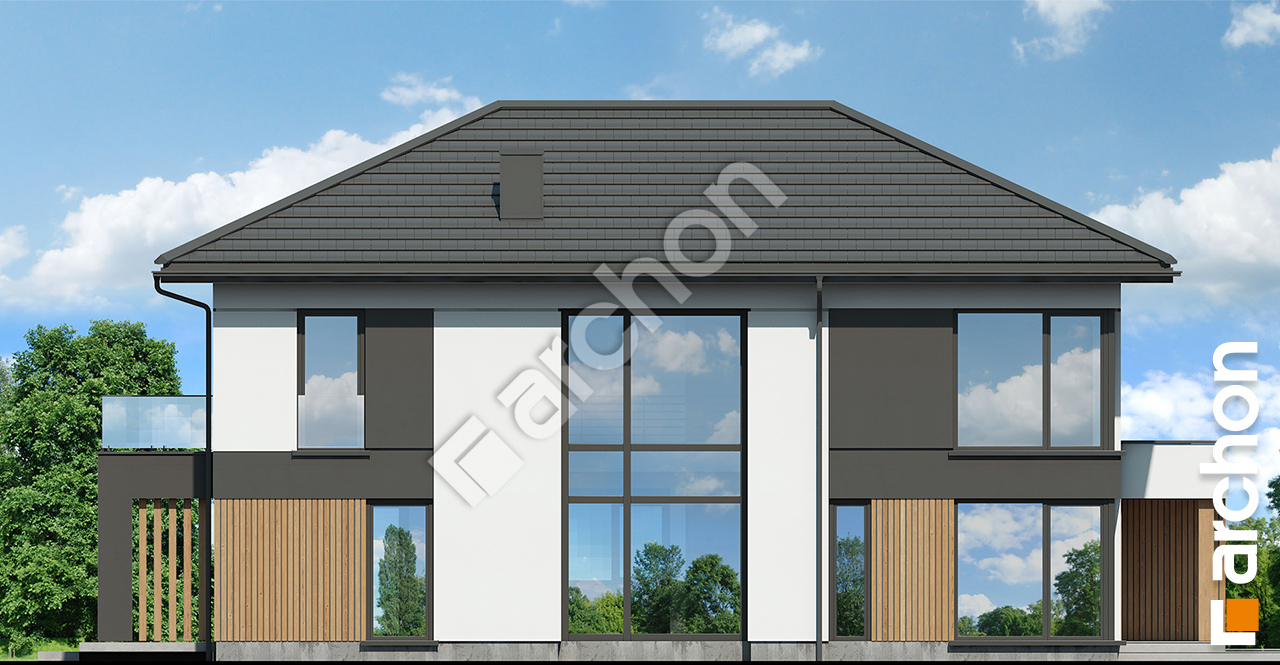

Elewacja ogrodowa projekt willa noelia g2e a15e7224531b9f386d5624517db9bbe2  267 Elewacja ogrodowa

Projekt domu Willa Noelia (G2E) to wyjątkowa propozycja z kategorii „projekty domów” łącząca elegancką nowoczesność z funkcjonalnością odpowiadającą potrzebom wymagających rodzin. To piętrowy dom jednorodzinny z wyraźnie zaakcentowanym narożnikowo wysuniętym garażem dwustanowiskowym, który nadaje całej bryle dynamicznego charakteru. Zwarta forma budynku z dachem czterospadowym wpisuje się w estetykę współczesnej architektury, oferując jednocześnie optymalne wykorzystanie przestrzeni wewnętrznej. Przestronny salon o powierzchni ponad 30 m² tworzy reprezentacyjne centrum domu, połączone z dużą kuchnią wyposażoną w wyspę – idealne miejsce do codziennych spotkań i wspólnego gotowania. W projekcie przewidziano pięć pokoi, w tym dodatkowy pokój na parterze, który doskonale sprawdzi się jako gabinet lub pokój gościnny. Komfort codziennego życia podnoszą aż trzy łazienki oraz oddzielna pralnia, a także osobny apartament – prywatna strefa mieszkańców z własną łazienką i garderobą. Antresola doświetlająca przestrzeń dzienną nadaje wnętrzu przestronności i nowoczesnego charakteru, a taras w podcieniu zapewnia przyjemną strefę relaksu na świeżym powietrzu. Projekt domu uwzględnia kominek jako przytulny akcent wnętrza oraz nowoczesną wentylację mechaniczną z rekuperacją, zapewniającą komfortowy mikroklimat przez cały rok. Willa Noelia (G2E) to harmonijne połączenie stylu, przestrzeni i technologii w nowoczesnym wydaniu, które doskonale wpisuje się w kategorię prestiżowych projektów domów piętrowych.
