gotowy projekt Dom pod miłorzębem 14 (GB) widok 1
Pow. domu 100,76 m²
Pow. garażu 18,17 m²
pokoje 5
łazienki i WC 2

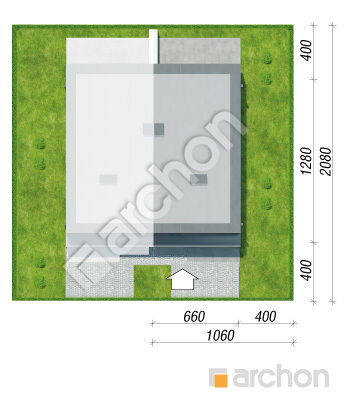

Min. wym. działki 10,6 x 20,8 m
Likwidacja okien w ścianie bocznej.
9,6 x 20,8 m
Pow. domu 100,76 m²
Pow. garażu 18,17 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 10,6 x 20,8 m
Likwidacja okien w ścianie bocznej.
9,6 x 20,8 m
Dom pod miłorzębem 14 (GB)
100,76 m² 18,17 m²
gotowy projekt Dom pod miłorzębem 14 (GB) widok 1
Dom do zabudowy bliźniaczej piętrowy
5 pokoi, kuchnia, 2 łazienki, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 590 zł z VAT 23% (3 731,71 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 4 790 zł
Najniższa cena z 30 dni przed obniżką 4 540 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
59,72 (60,31)
1. Wiatrołap 4,07
2. Korytarz 6,28
3. Łazienka 2,05 (2,64)
4. Salon 21,03
5. Kuchnia 8,12
6. Garaż 18,17
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PIĘTRO
59,21
1. Schody 4,26
2. Korytarz 6,95
3. Pokój 9,35
4. Pokój 15,64
5. Łazienka 6,69
6. Pokój 9,22
7. Pokój 7,10

Dane projektu Domu pod miłorzębem 14 (GB)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w ścianie bocznej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna, okno dachowe FAKRO
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Korytarz (2), Łazienka (3), Salon (4), Kuchnia (5); PIĘTRO: Łazienka (5)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Realizacje naszych Klientów (1)

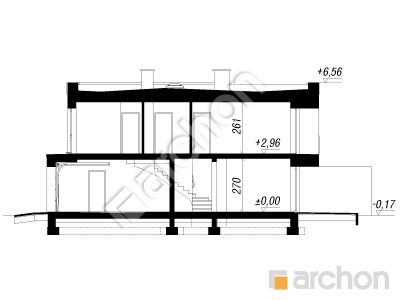

Przekrój

gotowy projekt Dom pod miłorzębem 14 (GB) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

To zupełnie nowa odsłona projektu z popularnej rodziny „Domów pod miłorzębem”. Prezentowany projekt domu jest przeznaczony do realizacji w zabudowie bliźniaczej i oferuje mieszkańcom komfortowy układ funkcjonalny, rozmieszczony na dwóch pełnych kondygnacjach. Prosta bryła budynku prezentuje się bardzo efektownie, została zaprojektowana w formie nowoczesnej kostki. Aranżacja elewacji zwraca uwagę ciekawą kompozycją kolorów i materiałów. Tynkiem w kontrastujących kolorach wyraźnie podkreślono granicę między kondygnacjami. Zastosowana na fragmentach elewacji drewniana okładzina dodaje naturalnego, ciepłego wyrazu i podnosi walory estetyczne domu. Eleganckim, nowoczesnym detalem są całoszklane balustrady. W dobrze doświetlonej części dziennej zaprojektowano wygodny salon z szerokim otwarciem na taras i ogród. Część jadalniana mieści duży stół dla całej rodziny, przewidziano tutaj również miejsce do przechowywania serwisów obiadowych. Długi barek śniadaniowy wyodrębnia przestrzeń kuchenną w ramach otwartej strefy dziennej. Atutem kuchni jest optymalnie skonfigurowany program funkcjonalny, który zapewni mieszkańcom wygodną pracę. Komfort użytkowania domu zwiększa zaprojektowana na parterze łazienka, a przez wiatrołap można przejść do jednostanowiskowego garażu. Starannie zaprojektowana strefa prywatna na piętrze mieści cztery pokoje, wśród nich znajduje się duża sypialnia rodziców. Ponadto mamy tutaj do dyspozycji jasną łazienkę. Projekt „Domu pod miłorzębem 14 (GB)” powiększa kolekcję: projekty domów nowoczesnych, projekty domów piętrowych oraz projekty domów do zabudowy bliźniaczej.
