Projekt domu Dom w halezjach (R2B)

5 070 zł  4 620 zł
(3 756,10 zł netto)
gotowy projekt Dom w halezjach (R2B) widok 1
Dom dwurodzinny do zabudowy bliźniaczej z poddaszem użytkowym
6 pokoi, 2 kuchnie, 2 łazienki

  • Powierzchnia domu 117,34 m²
  • Min. wymiary działki 14,5 x 15,4 m
  • 12,0 x 15,4 m
  • Likwidacja okien na ścianie szczytowej.

Do końca promocji:
2019 08 01 stopwatch 01
5 070 zł
4 620 zł (3 756,10 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  509,00 zł 359 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 359 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

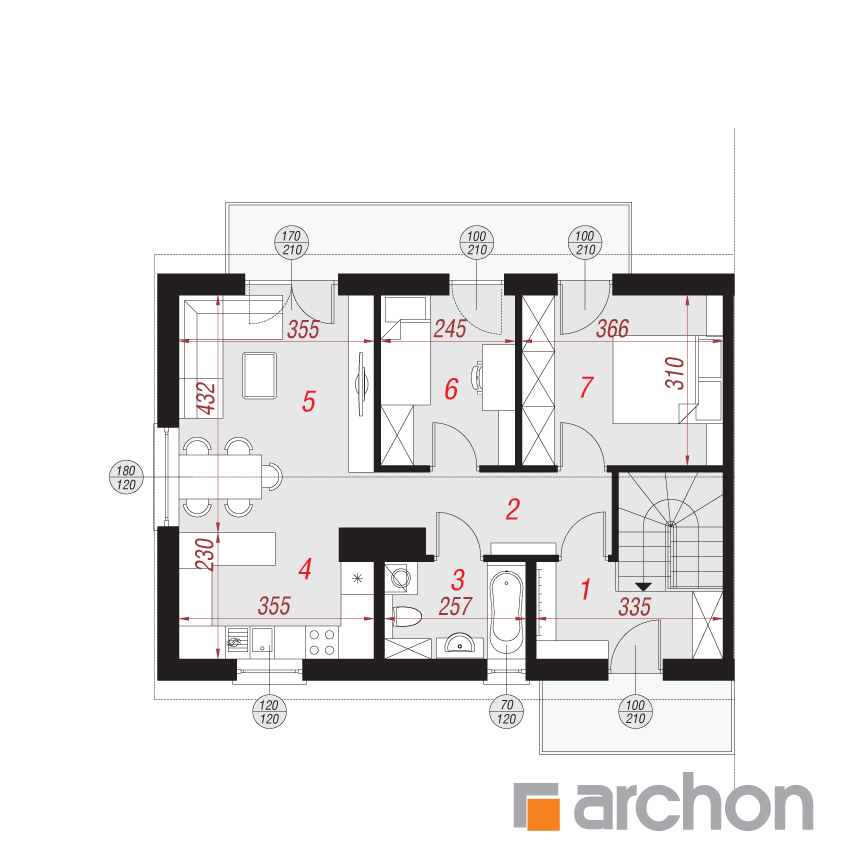

PARTER
55,90 (58,66)
1. Wiatrołap 3,52
2. Hol 6,73 (9,49)
3. Łazienka 4,38
4. Kuchnia 8,00
5. Salon 15,09
6. Pokój 7,36
7. Pokój 10,82
PODDASZE
61,44
1. Wiatrołap 10,06
2. Hol 5,88
3. Łazienka 4,38
4. Kuchnia 7,65
5. Salon 15,02
6. Pokój 7,37
7. Pokój 11,08

Dane projektu Domu w halezjach (R2B)

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na ścianie szczytowej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 233 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
kocioł: piecyki gazowe w mieszkaniach
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Łazienka (3), Kuchnia (4), Salon (5); PODDASZE: Hol (2), Łazienka (3), Kuchnia (4), Salon (5)
wentylacja: grawitacyjna
(Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Dodatkowe Informacje

W segmencie zaprojektowano 2 lokale mieszkalne, każde z samodzielnym wejściem. Mieszkanie na parterze o powierzchni ok. 56 m2 składa się z 3 pokoi, kuchni i łazienki. Mieszkanie na poddaszu o powierzchni ok. 61 m2 także zawiera 3 pokoje, kuchnię i łazienkę. Każde z mieszkań posiada taras lub balkon.

Galerie zdjęć z realizacji (2)

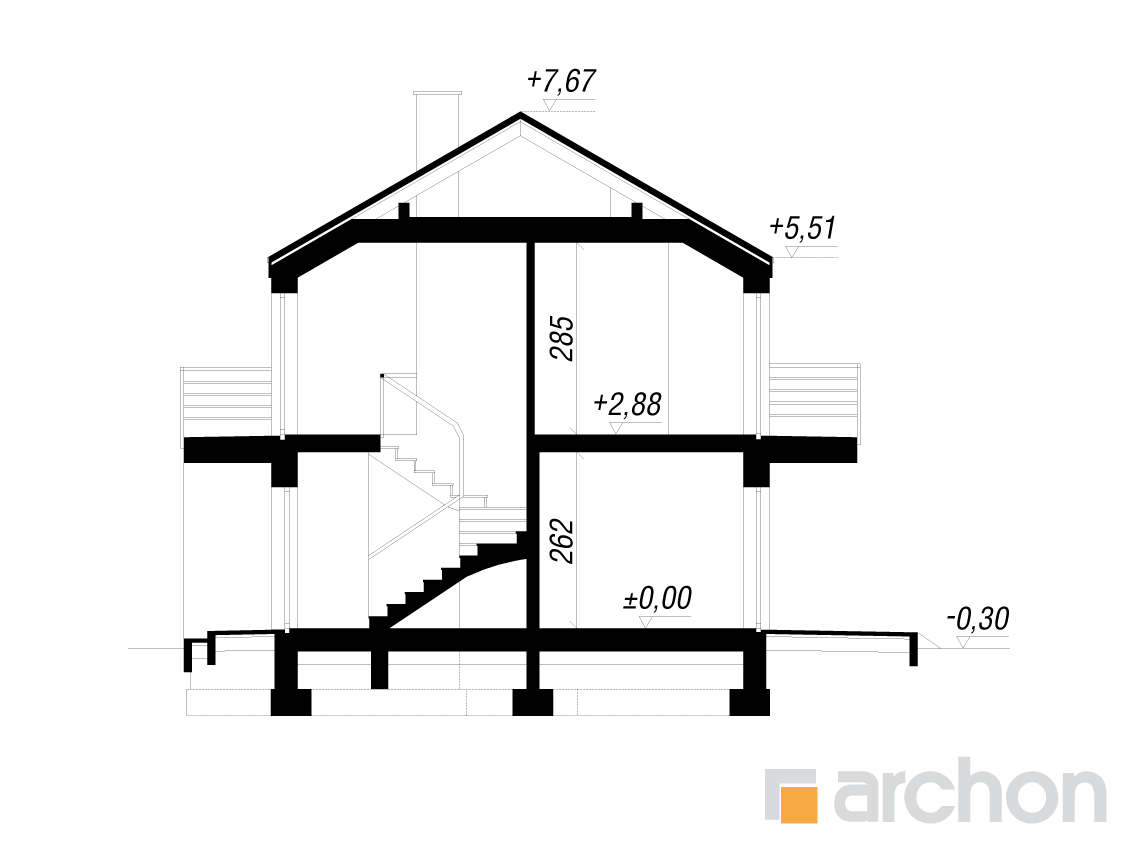

Przekrój

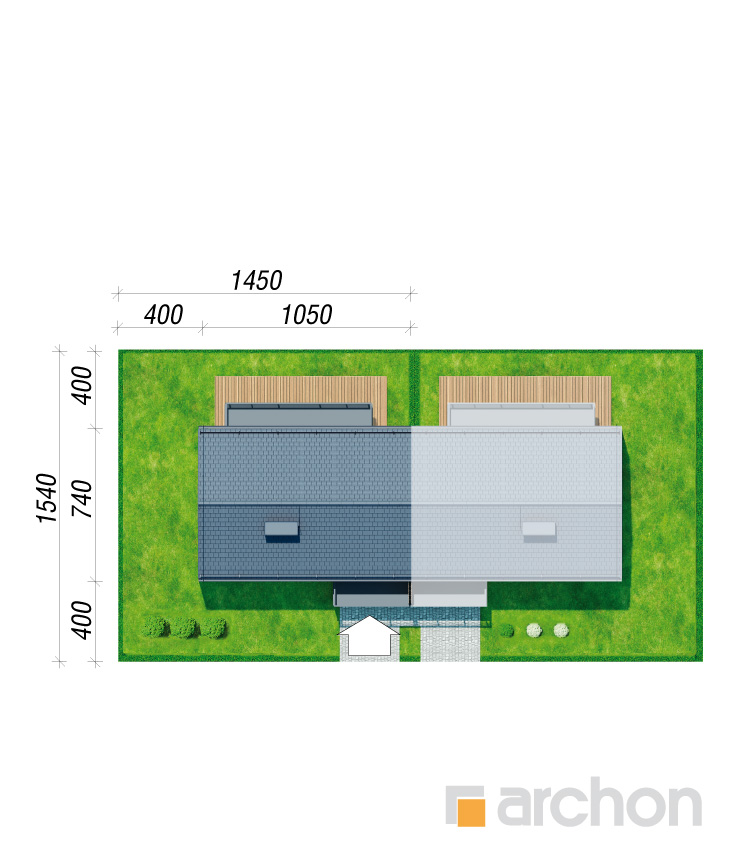

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

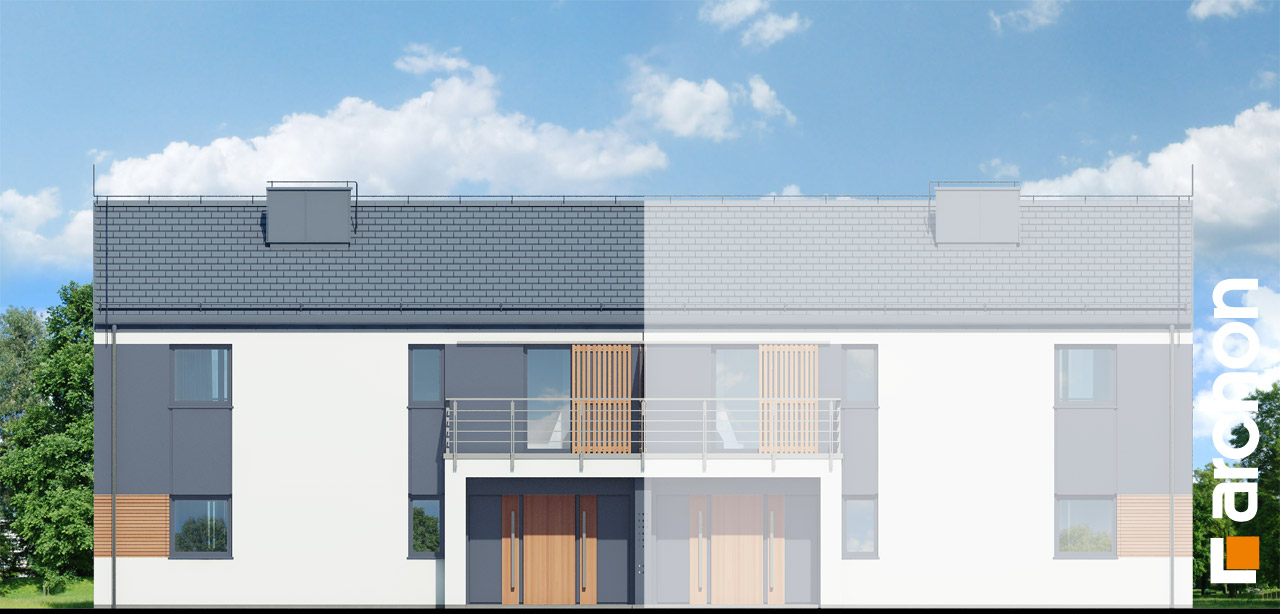

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w halezjach r2b c5d118f2e489cf7cfee3a8c87ed9641c  264 Elewacja frontowa

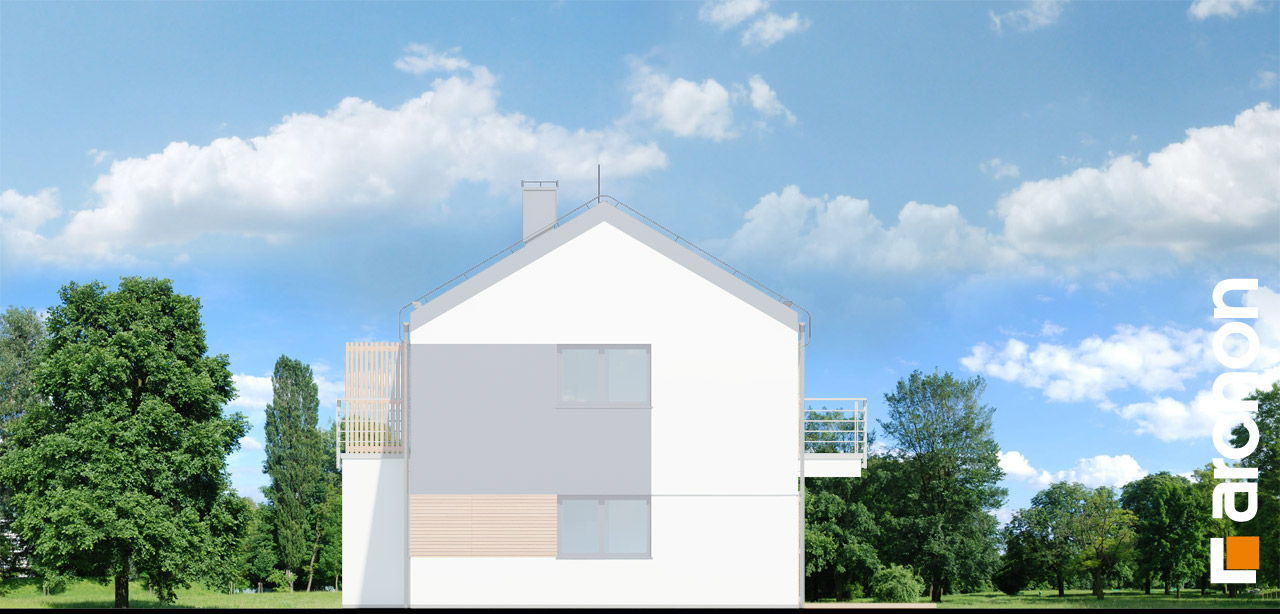

Elewacja boczna projekt dom w halezjach r2b 2aa36d9345d2f7bf498433177c14223f  265 Elewacja boczna

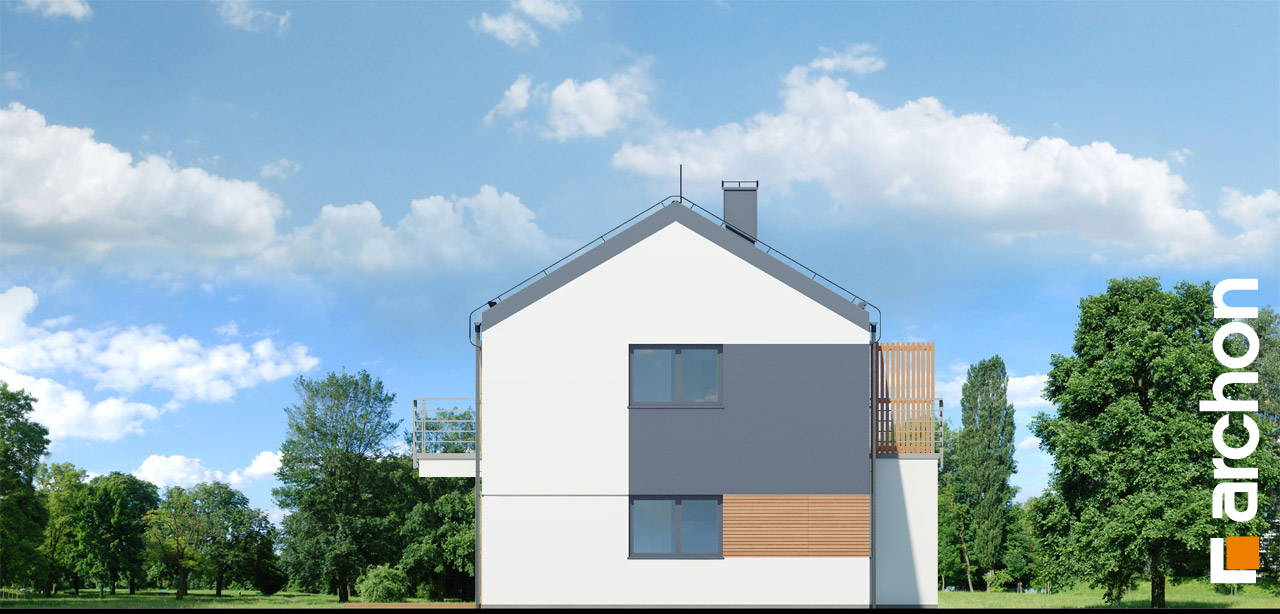

Elewacja boczna projekt dom w halezjach r2b 06287e65f9ae977d8e0cc15b9e27fce7  266 Elewacja boczna

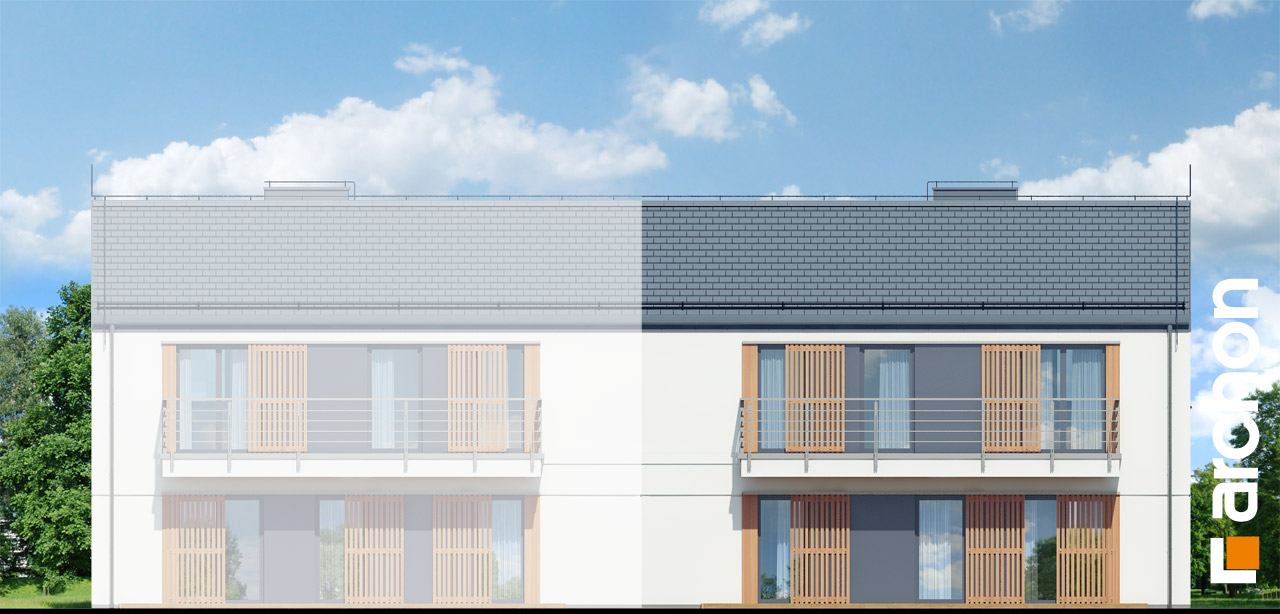

Elewacja ogrodowa projekt dom w halezjach r2b 9556645ac86a44ae89d2200958da838b  267 Elewacja ogrodowa

„Dom w halezjach (R2B)” to projekt domu z poddaszem użytkowym, przeznaczony do zabudowy bliźniaczej. To propozycja, która z pewnością zainteresuje Deweloperów - budynek może zostać zrealizowany na terenach gdzie nie ma możliwości zabudowy wielorodzinnej. Ponadto budynek może zostać zrealizowany na stosunkowo "płytkich" i wymagających działkach. Jego zwarta bryła została zwieńczona dwuspadowym dachem bez okapów, a nowoczesny styl wykończenia podkreślono także poprzez zastosowanie naturalnej okładziny w połączeniu z tynkiem w dwóch kolorach. Balkon zaprojektowany na elewacji frontowej tworzy zadaszenie nad strefą wejściową, którą dodatkowo zaakcentowano innym kolorem tynku. W każdym segmencie znajdują się dwa samodzielne mieszkania, rozlokowane zgodnie z podziałem na kondygnacje. W każdym z nich bardzo czytelnie wyodrębniono część dzienną i nocną, tak by zapewnić wszystkim domownikom warunki komfortowego użytkowania. Mieszkańcy lokalu położonego na parterze mają dostęp do strefy relaksu na tarasie, natomiast w mieszkaniu na poddaszu zaprojektowano dwa balkony. Otwarta strefa dzienna w każdym lokalu to wspólna przestrzeń salonu, jadalni i kuchni, równomiernie doświetlona naturalnym światłem z trzech różnych stron. Atutem kuchni jest długi blat roboczy, który wraz z funkcjonalną organizacją funkcji zapewnią bardzo wygodną pracę podczas przygotowywania posiłków. Część prywatną tworzą dwie sypialnie oraz jasna łazienka. Wiatrołap w obu lokalach jest dosyć obszerny i mieści praktyczne szafy ubraniowe oraz długi wieszak na kurtki i płaszcze. Prezentowany projekt domu powiększa kolekcję: projekty domów bliźniaczych, projekty domów dwurodzinnych oraz projekty domów nowoczesnych.
