Projekt domu  Dom w jaskrzynach 3 (G2E)

Pow. domu 149,46 m²
Pow. garażu 38,94 m²
Pow. kotłowni 5,24 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 22,0 x 21,6 m
Pow. domu 149,46 m²
Pow. garażu 38,94 m²
Pow. kotłowni 5,24 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 22,0 x 21,6 m
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, garderoba, antresola, kominek, garaż

5 950 zł z VAT 23% (4 837,40 zł netto)
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w OPRACOWANIU

Planowany termin ukończenia projektu: 2026-03-05


GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 339 zł
  • Tablica Informacyjno - Budowlana 35 zł
  • Dziennik Budowy 25 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień. Projekt ARCHON+, tak jak każdy projekt typowy, wymaga adaptacji przez uprawnionego projektanta.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

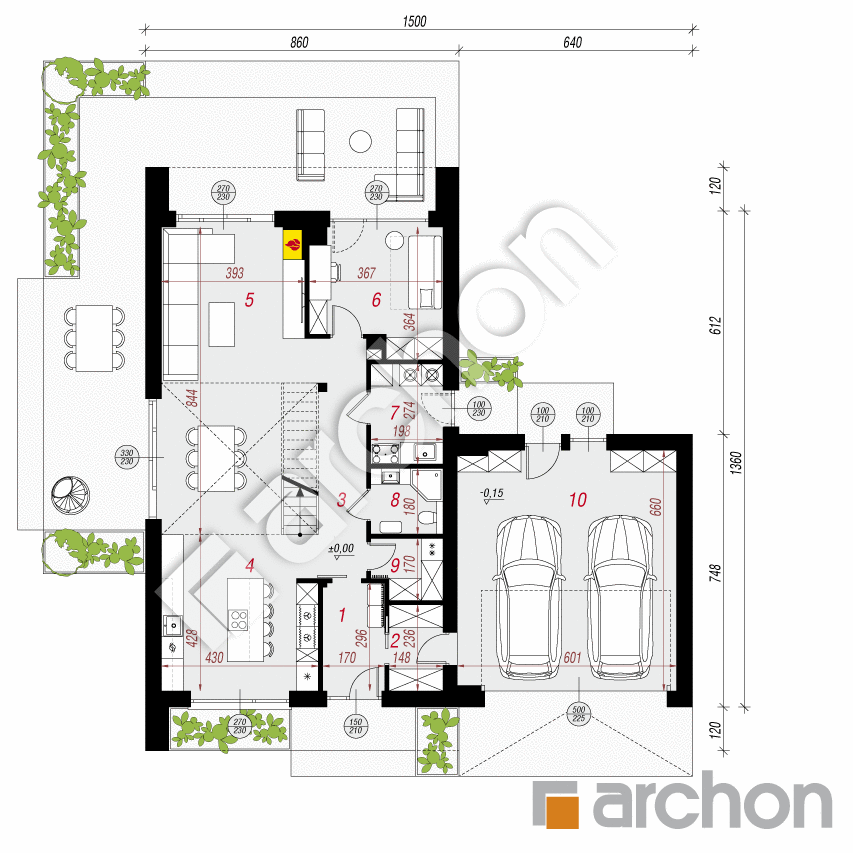

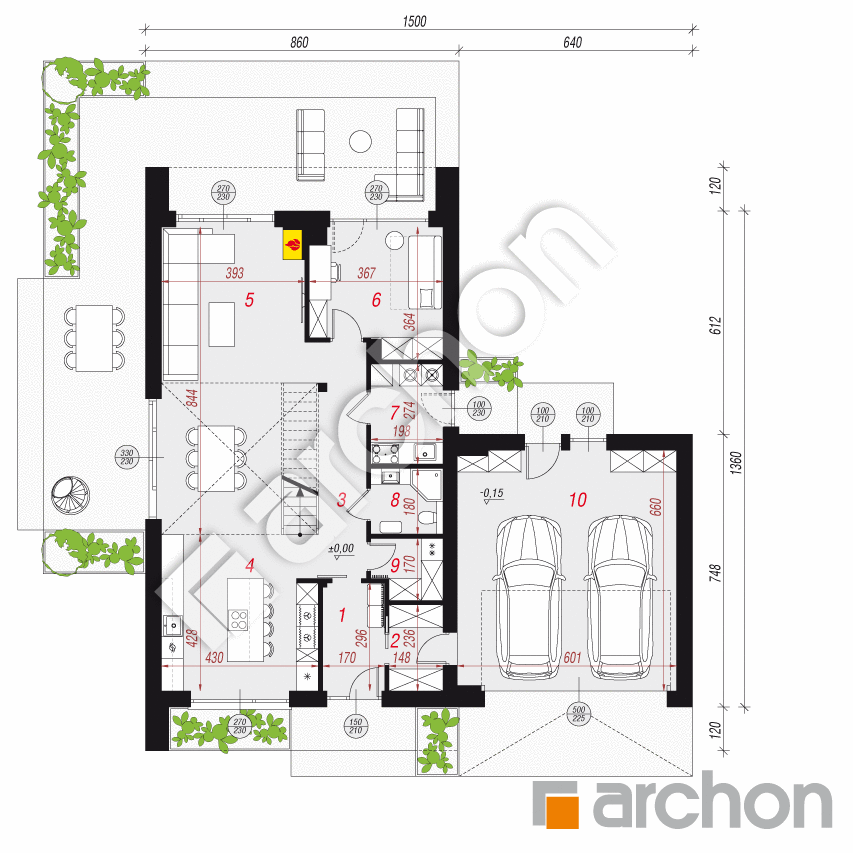

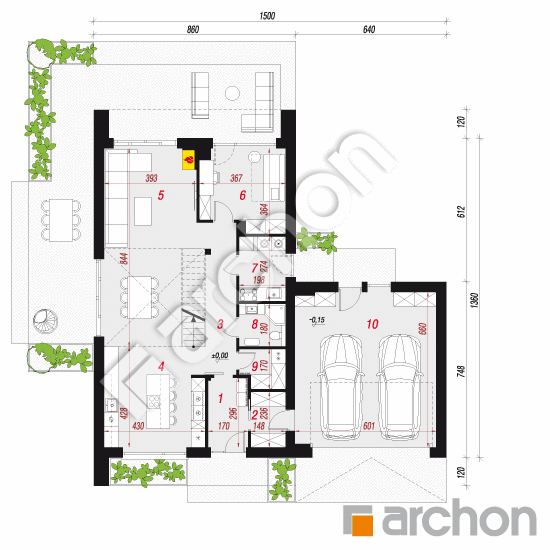

PARTER
128,61 (131,20)
1. Wiatrołap 4,83
2. Garderoba 3,34
3. Korytarz 9,49
4. Kuchnia 16,89
5. Salon + Jadalnia 31,91 (34,50)
6. Pokój 11,64
7. Kotłownia z pralnią 5,24
8. Łazienka 3,41
9. Spiżarnia 2,92
10. Garaż 38,94
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

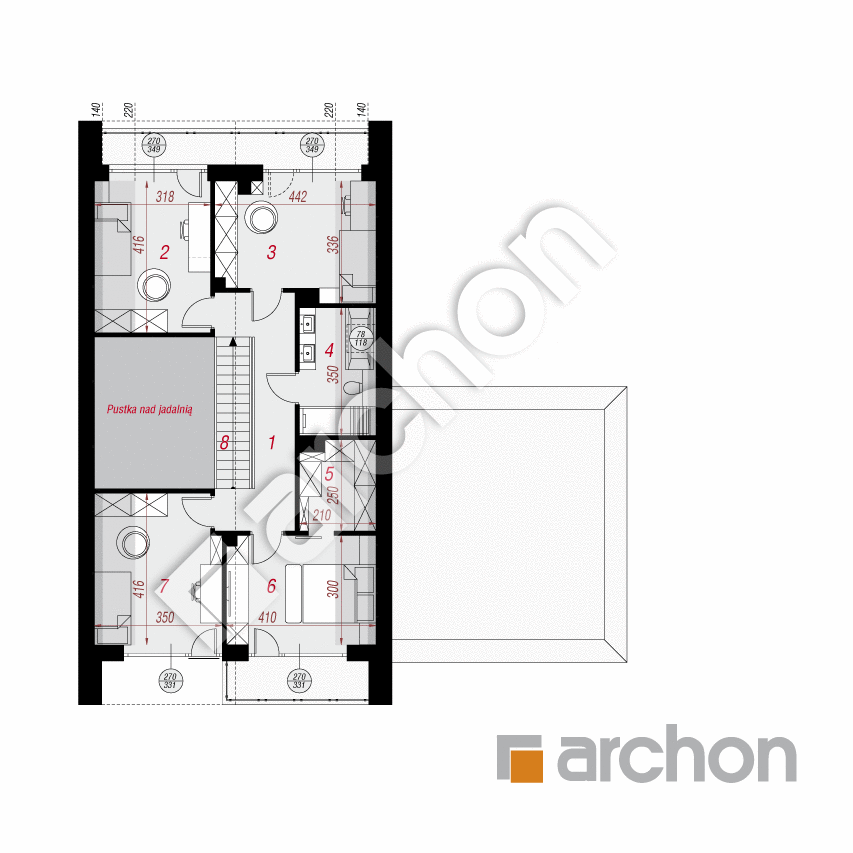

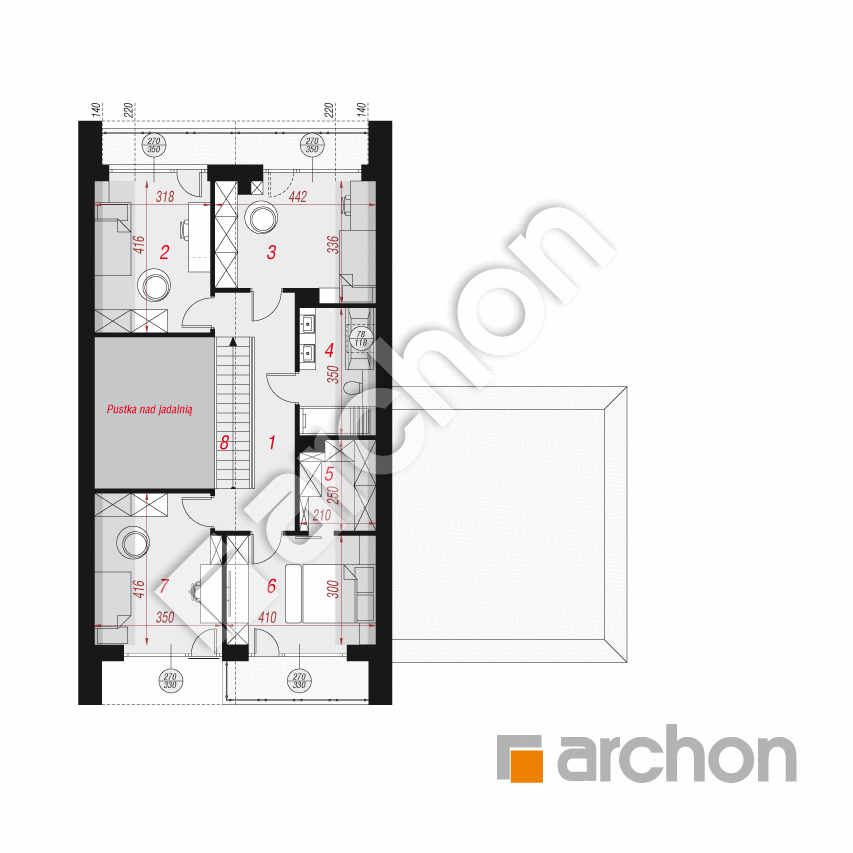

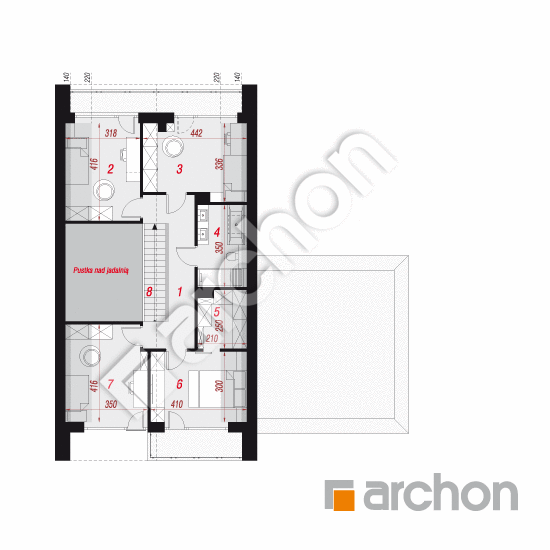

PODDASZE
65,03 (78,25)
1. Korytarz 9,96
2. Pokój 10,27 (12,93)
3. Pokój 11,19 (13,34)
4. Łazienka 4,89 (7,12)
5. Garderoba 3,24 (4,84)
6. Pokój 10,10 (12,02)
7. Pokój 11,22 (13,88)
8. Schody 4,16 (4,16)
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
JASKRZYNY KTÓRE KOCHACIE

Dane projektu Domu w jaskrzynach 3 (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 120 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

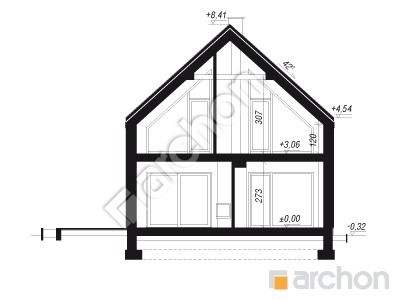

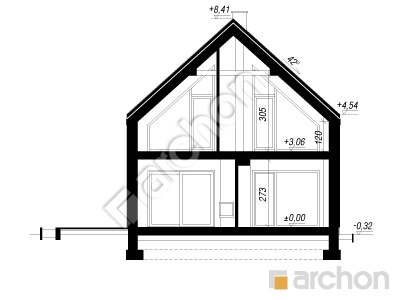

Przekrój

gotowy projekt Dom w jaskrzynach 3 (G2E) przekroj budynku

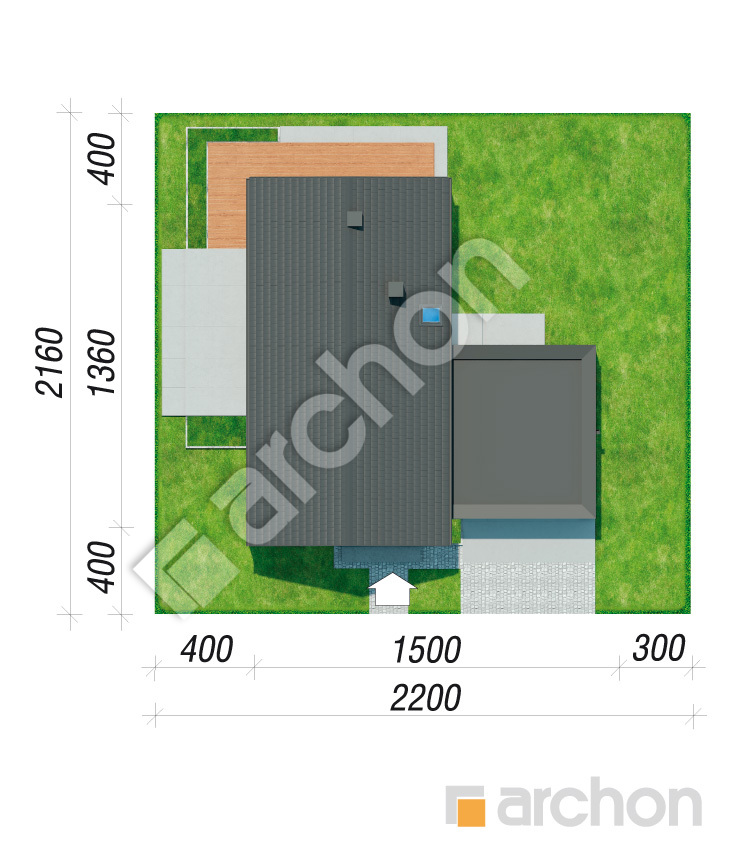

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elewacje

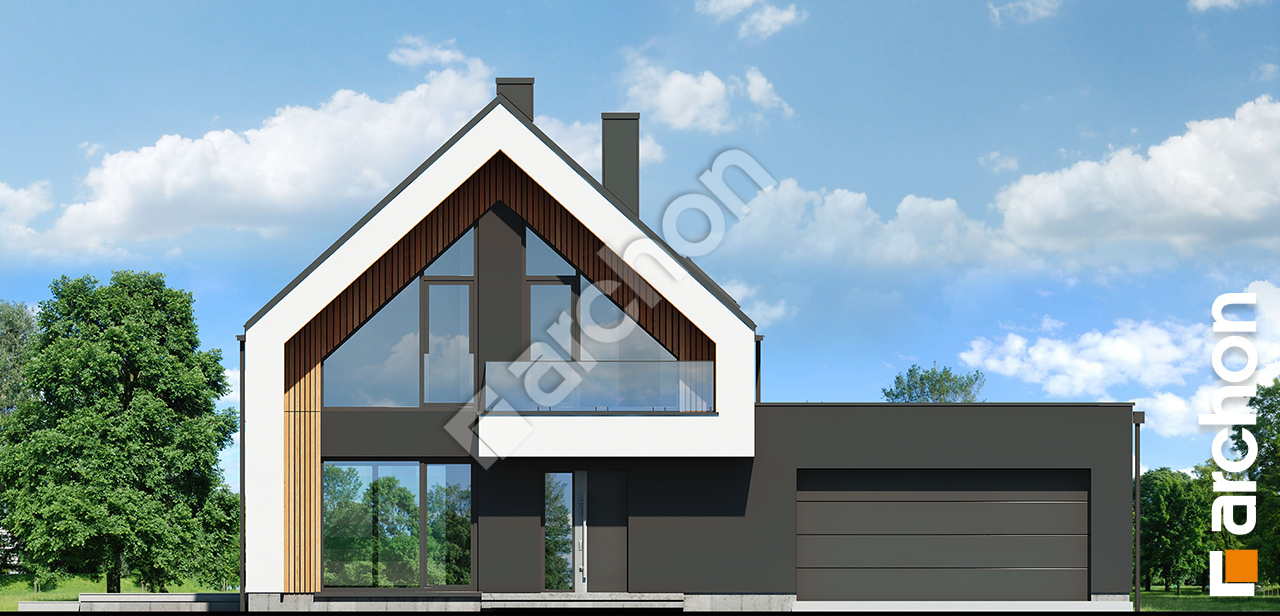

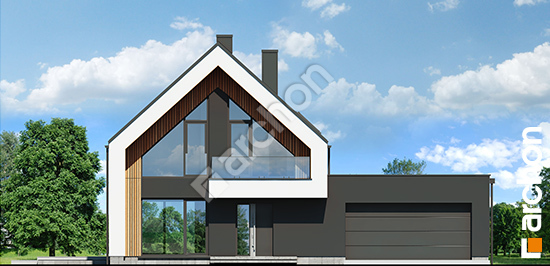

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w jaskrzynach 3 g2e eb60c4257206738afb4529a262ebeff6  264 Elewacja frontowa

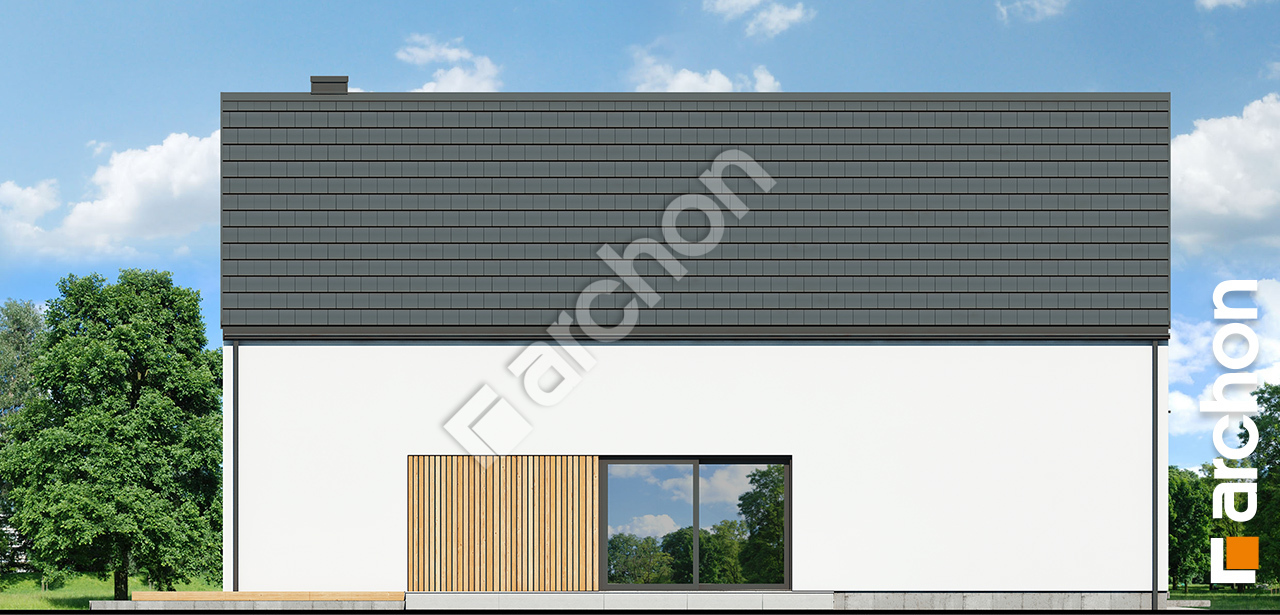

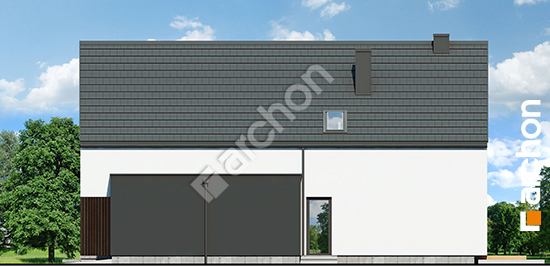

Elewacja boczna projekt dom w jaskrzynach 3 g2e 0e2ecf5783f9225aadfca2101625a694  265 Elewacja boczna

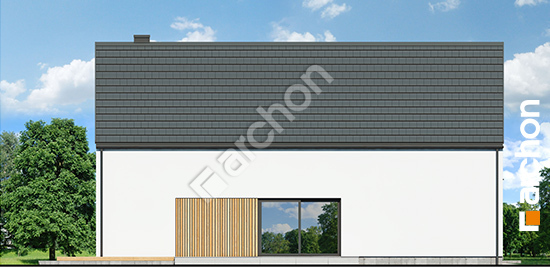

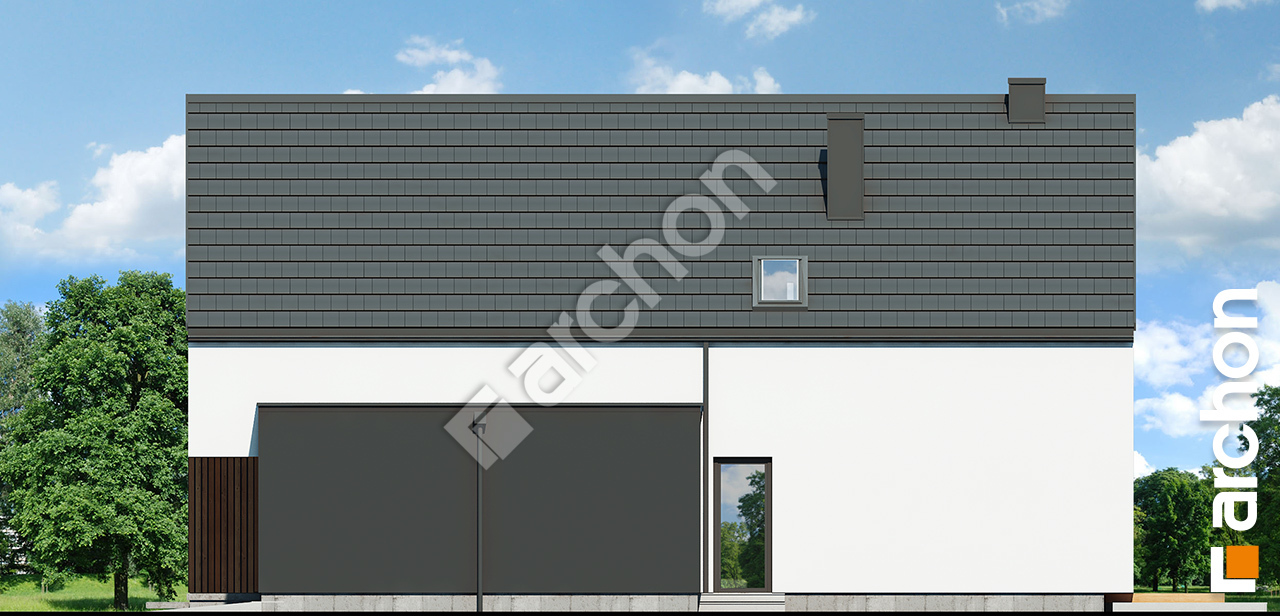

Elewacja boczna projekt dom w jaskrzynach 3 g2e 5e69fb3dad83db2ecfc0a3fb65a8e84f  266 Elewacja boczna

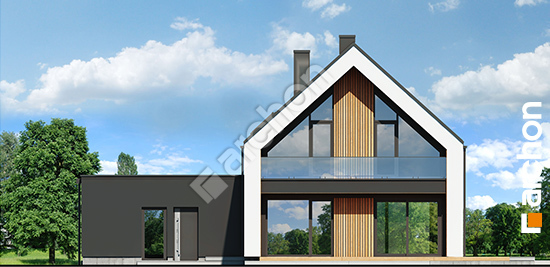

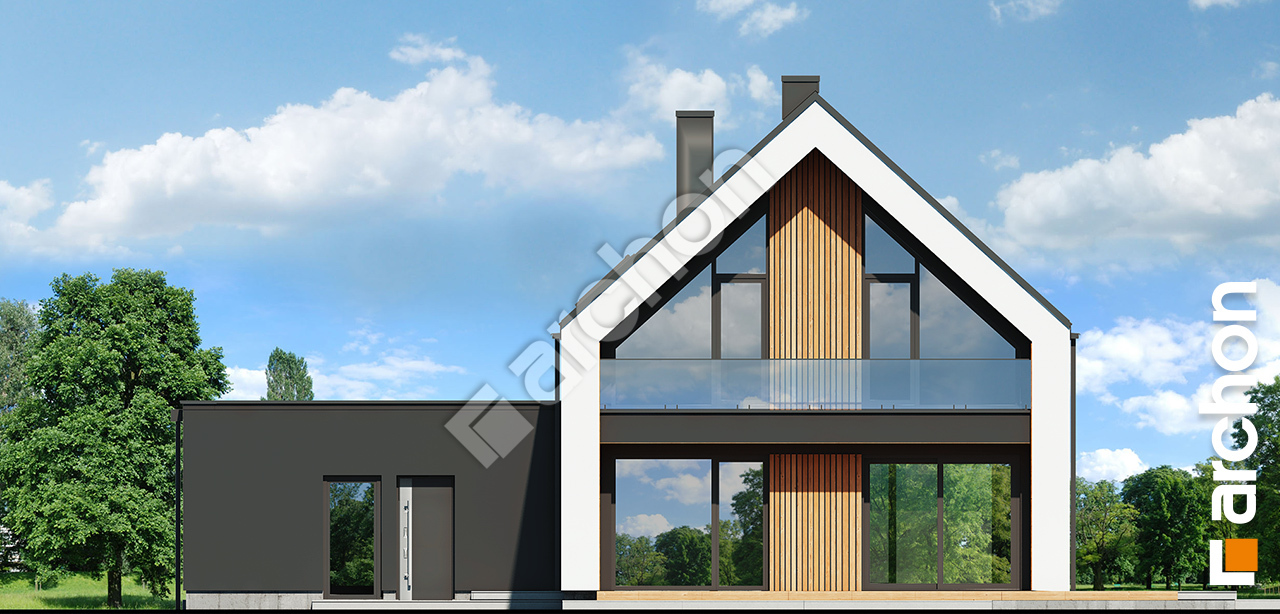

Elewacja ogrodowa projekt dom w jaskrzynach 3 g2e e5736aac2e249bdd7267424ceb379c74  267 Elewacja ogrodowa

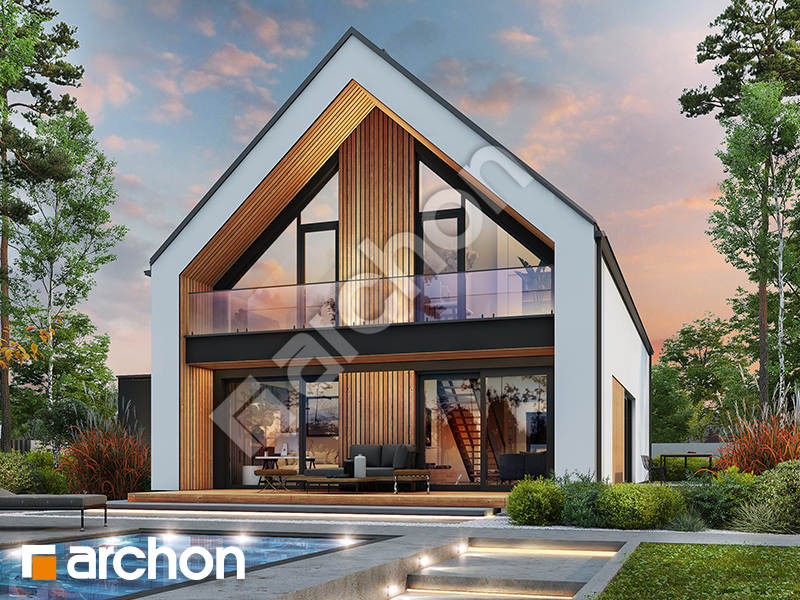

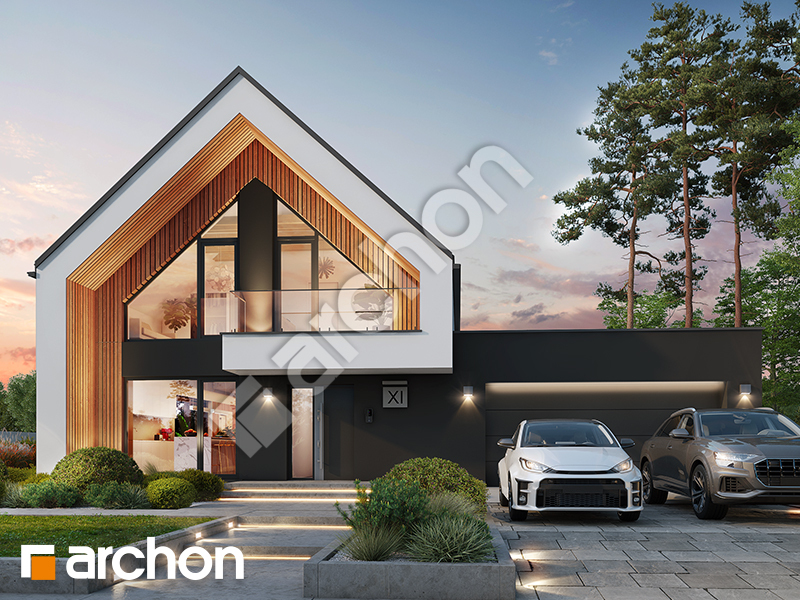

Projekt domu „Dom w jaskrzynach 3 (G2E)” to nowoczesny dom jednorodzinny z poddaszem użytkowym, który zachwyca elegancją formy i dopracowaną funkcjonalnością. Prosta bryła z dachem dwuspadowym bez okapów podkreśla współczesny charakter budynku, a bocznie usytuowany garaż dwustanowiskowy harmonijnie wpisuje się w jego architekturę. Wnętrze domu zostało zaprojektowane z myślą o przestrzeni i świetle – centralnie umieszczone jednobiegowe schody prowadzą na efektowną antresolę, która stanowi naturalne przedłużenie strefy dziennej i nadaje wnętrzu lekkości oraz nowoczesnego charakteru. Przestronny salon o powierzchni powyżej 30 m² płynnie łączy się z dużą kuchnią z wyspą o powierzchni przekraczającej 12 m², tworząc otwartą przestrzeń sprzyjającą codziennym spotkaniom domowników. Duże przeszklenia otwierają dom na ogród, wypełniając wnętrze naturalnym światłem. Taras osłonięty przedłużonym okapem stanowi idealne miejsce do wypoczynku na świeżym powietrzu. Projekt domu przewiduje sześć pokoi, w tym dodatkowy pokój na parterze, który doskonale sprawdzi się jako gabinet lub sypialnia gościnna. Dwie łazienki zapewniają wygodę użytkowania dla wszystkich domowników, a pralnia została praktycznie ulokowana w kotłowni. Urok wnętrza podkreśla kominek w salonie, a zastosowanie wentylacji mechanicznej z odzyskiem ciepła gwarantuje energooszczędność i komfort termiczny. „Dom w jaskrzynach 3 (G2E)” to projekt domu, który łączy nowoczesny styl z funkcjonalnym układem pomieszczeń, oferując rozwiązania odpowiadające współczesnym oczekiwaniom inwestorów poszukujących projektów domów o wyjątkowym charakterze.
