Pow. domu 138,87 m²
Pow. garażu 21,53 m²
Pow. kotłowni 5,67 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 16,5 x 25,2 m
Pow. domu 138,87 m²
Pow. garażu 21,53 m²
Pow. kotłowni 5,67 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 16,5 x 25,2 m
Dom w kellerisach 2 (GE) OZE
138,87 m² 21,53 m² 5,67 m²
gotowy projekt Dom w kellerisach 2 (GE) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, antresola, kominek, garaż

5 700 zł z VAT 23% (4 634,15 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
101,58 (105,24)
1. Wiatrołap 4,44
2. Garaż 21,53
3. Korytarz 6,35
4. Gabinet 11,75
5. Łazienka 3,69
6. Kotłownia 5,67
7. Spiżarnia 1,50 (5,16)
8. Salon + Jadalnia 36,71
9. Kuchnia 9,94
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

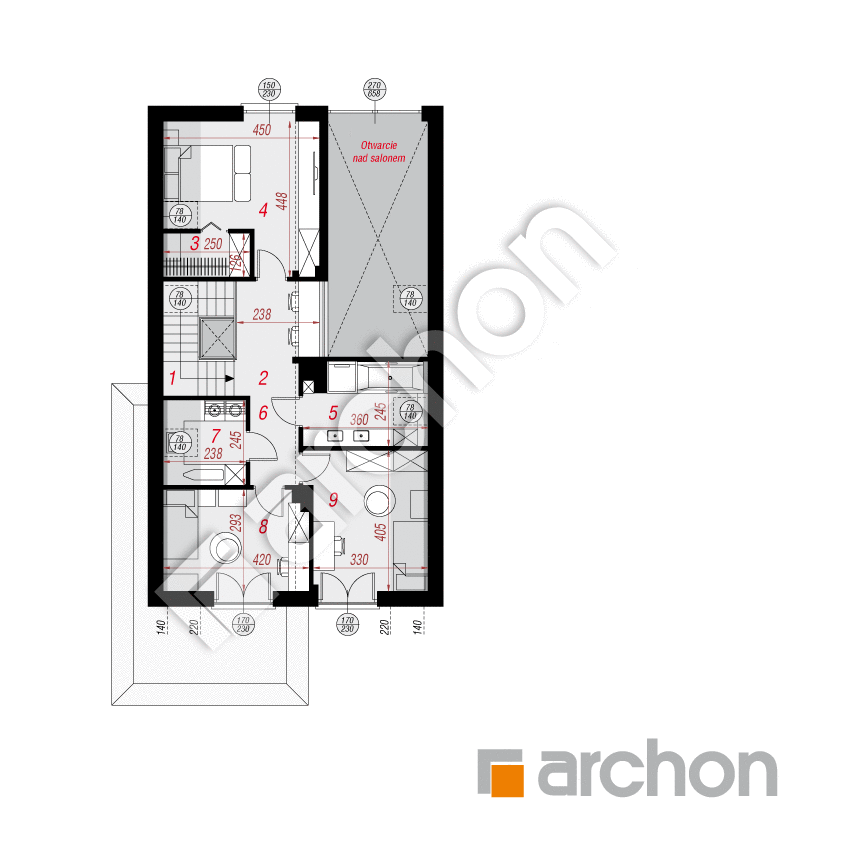

PODDASZE
64,49 (73,70)
1. Schody 5,16
2. Antresola 7,24
3. Garderoba 2,30 (3,00)
4. Pokój 14,30 (16,06)
5. Łazienka 6,60 (7,99)
6. Korytarz 3,50
7. Pralnia 4,25 (5,64)
8. Pokój 10,11 (11,77)
9. Pokój 11,03 (13,34)

Dane projektu Domu w kellerisach 2 (GE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 130 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha, okno dachowe FAKRO
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

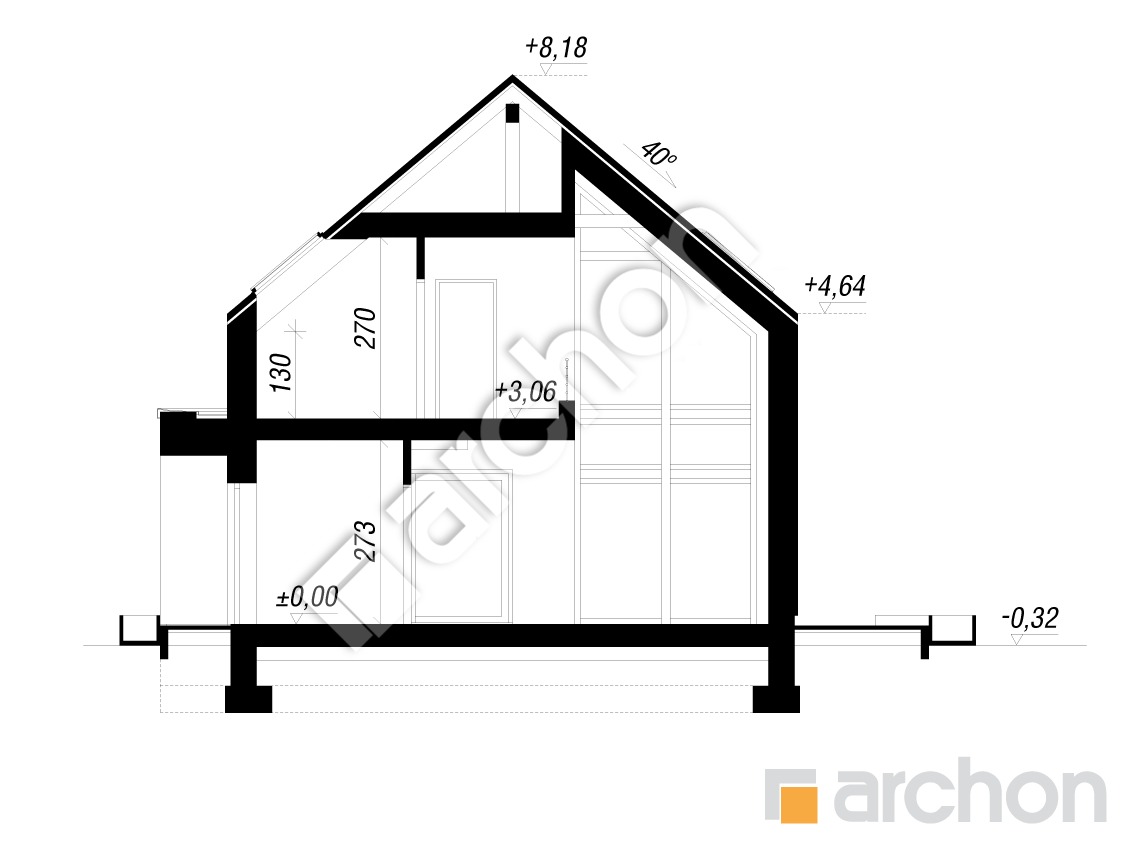

Przekrój

gotowy projekt Dom w kellerisach 2 (GE) OZE przekroj budynku

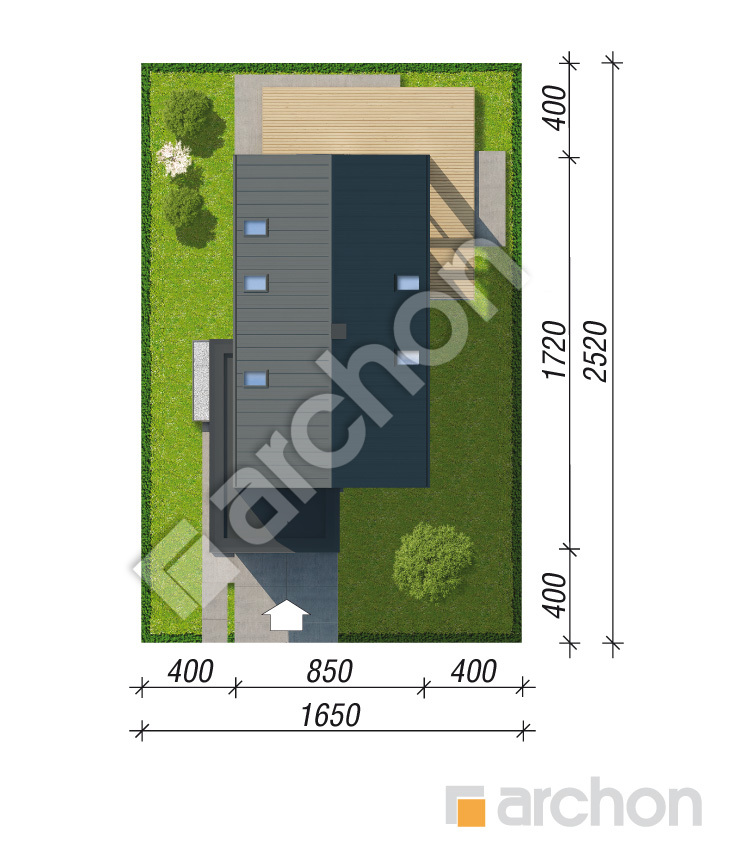

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Wyjątkowy projekt domu w stylu nowoczesnej stodoły zwieńczonej bezokapowym dachem dwuspadowym przykrytym blachą. Panoramiczne przeszklenia dodają lekkości wizualnej bryle i doskonale doświetlą wnętrze obu kondygnacji. Modnie zaprojektowana elewacja łączy białe i szare tynki, a ciekawym dodatkiem jest drewniana okładzina zaakcentowana w obrębie strefy wejściowej. Projekt posiada energooszczędne rozwiązania, jakimi są wentylacja mechaniczna w standardzie oraz pompa ciepła jako źródło ogrzewania domu. Na frontowej ścianie domu wysunięty został garaż jednostanowiskowy, a od strony ogrodu znajduje się atrakcyjny taras z miejscem na letnią jadalnię oraz kącik kawowy. Wiatrołap z miejscem na pojemną szafę otwiera widok na słoneczną strefę dzienną, w której otwarto strop do połaci dachowej nad salonem i jadalnią. Efektowny kominek doda przytulnego klimatu wnętrzu, a sąsiadująca z salonem kuchnia posiada w programie użytkowym funkcjonalną wyspę oraz spiżarnię zlokalizowaną pod schodami. Z korytarza dostępny jest wygodny gabinet, a w niewielkiej odległości zaplanowano gościnną łazienkę oraz kotłownię.
Nocna strefa na poddaszu to prywatna przestrzeń rodziny z wygodnym układem mieszczącym dwa ustawne pokoje dla dzieci, sypialnię główną z garderobą oraz wspólną łazienkę i pralnię. Co więcej, na antresoli można zaaranżować przestrzeń rekreacyjną lub ustawić dodatkowe biurko i szafki. Projekt „Dom w kellerisach 2 (GE) OZE” dołącza do kolekcji: projekty domów nowoczesnych, projekty domów z wentylacją mechaniczną, projekty domów z garażem jednostanowiskowym.
