Projekt domu Dom w komosach

3 560 zł  3 160 zł
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 132,84 m²
  • powierzchnia garażu 20,54 m²
  • powierzchnia kotłowni 8,42 m²

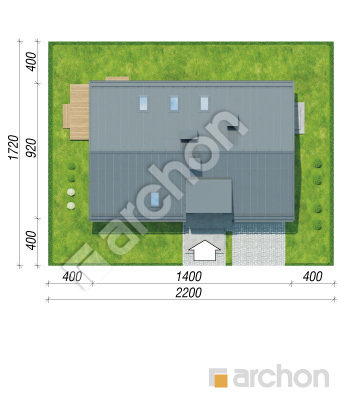

  • Min. wymiary działki 22,0 x 17,2 m
  • 21,0 x 15,8 m
  • Szerokość: likwidacja okien na elewacji bocznej, doprojektowanie okien połaciowych; Długość: wyrównanie elewacji frontowej, likwidacja okien na elewacji tylnej.
  • 22,0 x 14,3 m
  • Wyrównanie elewacji frontowej, likwidacja okien na elewacji tylnej.
Koszty budowy
na IV kwartał 2020

236 300 zł


Do końca promocji:
White
3 560 zł
3 160 zł
  DO KOSZYKA
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 83,32 (87,07)
1. Wiatrołap 5,11
2. Hol 2,59
3. Salon + Jadalnia 29,85
4. Kuchnia 10,97
5. Spiżarnia 2,78
6. Łazienka 3,06 (3,22)
7. Kotłownia 8,42 (12,01)
8. Garaż 20,54
PODDASZE 78,48 (96,15)
1. Schody 6,57 (6,57)
2. Hol 10,93 (10,93)
3. Łazienka 7,37 (10,60)
4. Pokój 11,10 (14,33)
5. Pokój 9,25 (9,25)
6. Garderoba 3,93 (5,39)
7. Pokój 12,92 (16,86)
8. Pokój 12,49 (16,43)
9. Pralnia 3,92 (5,79)

Dane projektu Domu w komosach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 105 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha, okno dachowe FAKRO
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Salon + Jadalnia (3), Kuchnia (4), Łazienka (6); PODDASZE: Łazienka (3)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

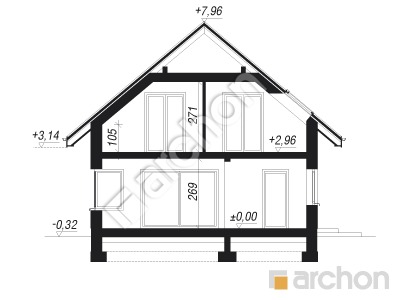

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

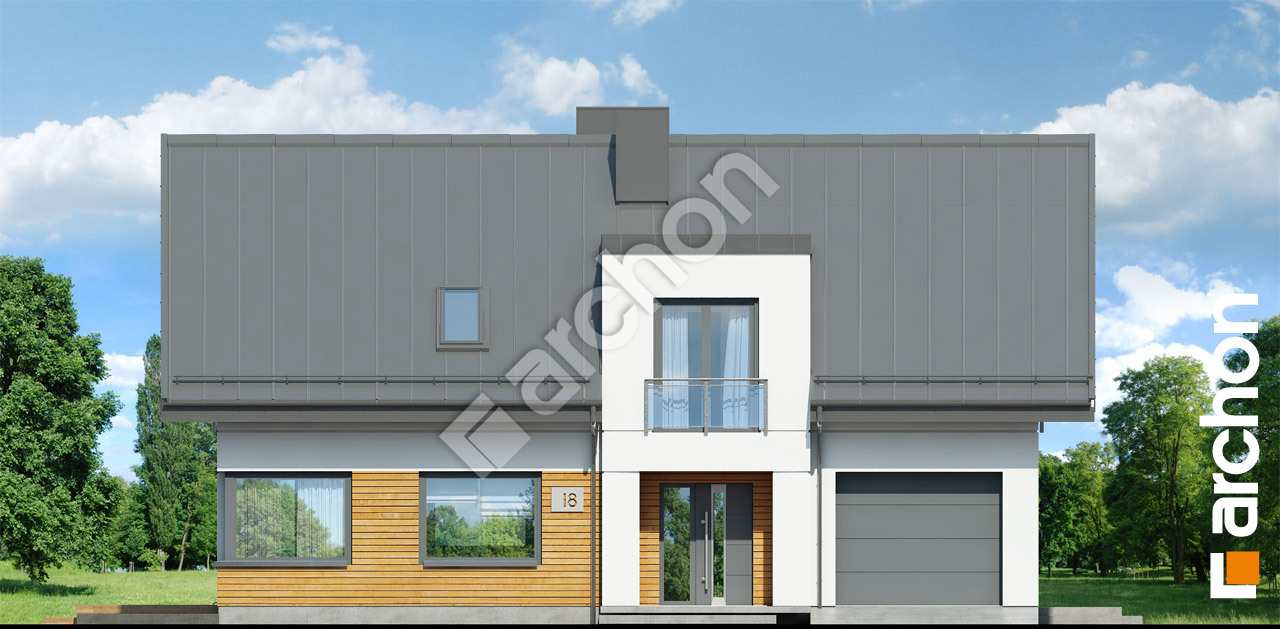

zobacz lustrzane odbicie White Elewacja frontowa

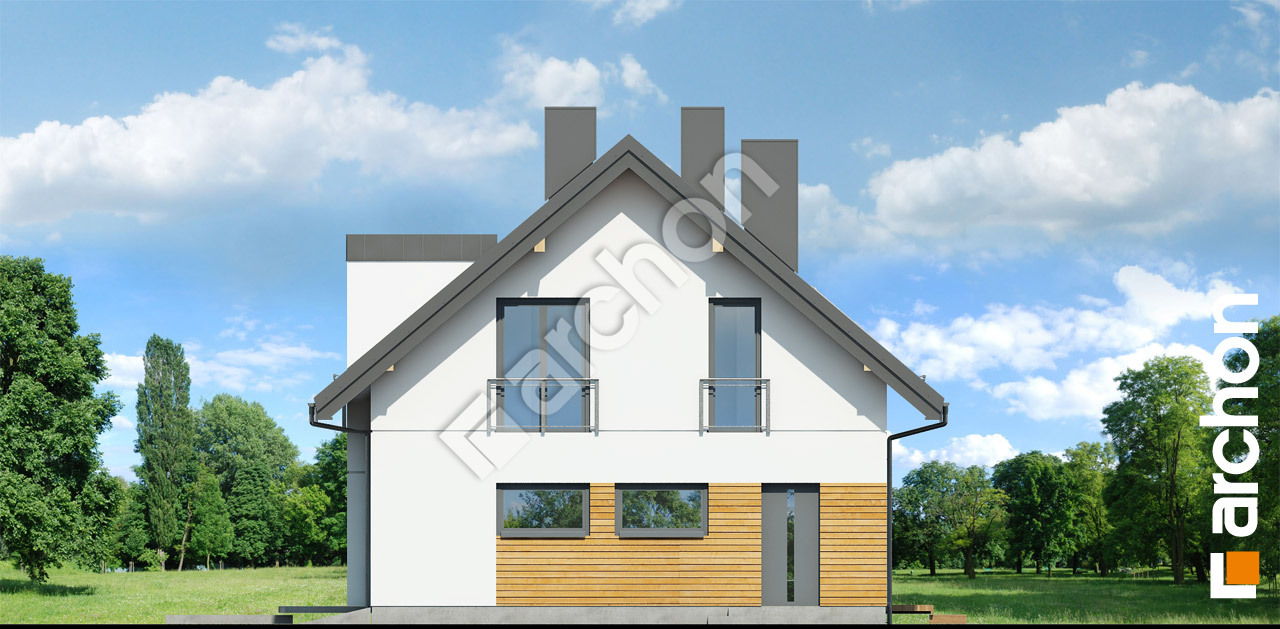

White Elewacja boczna

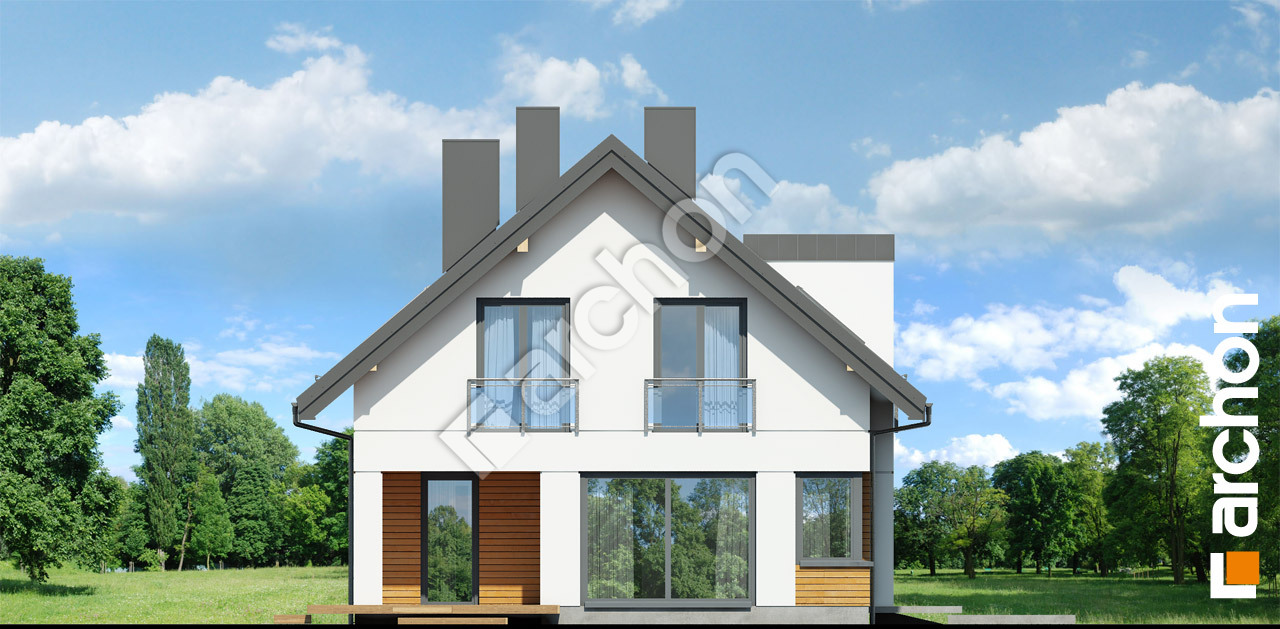

White Elewacja boczna

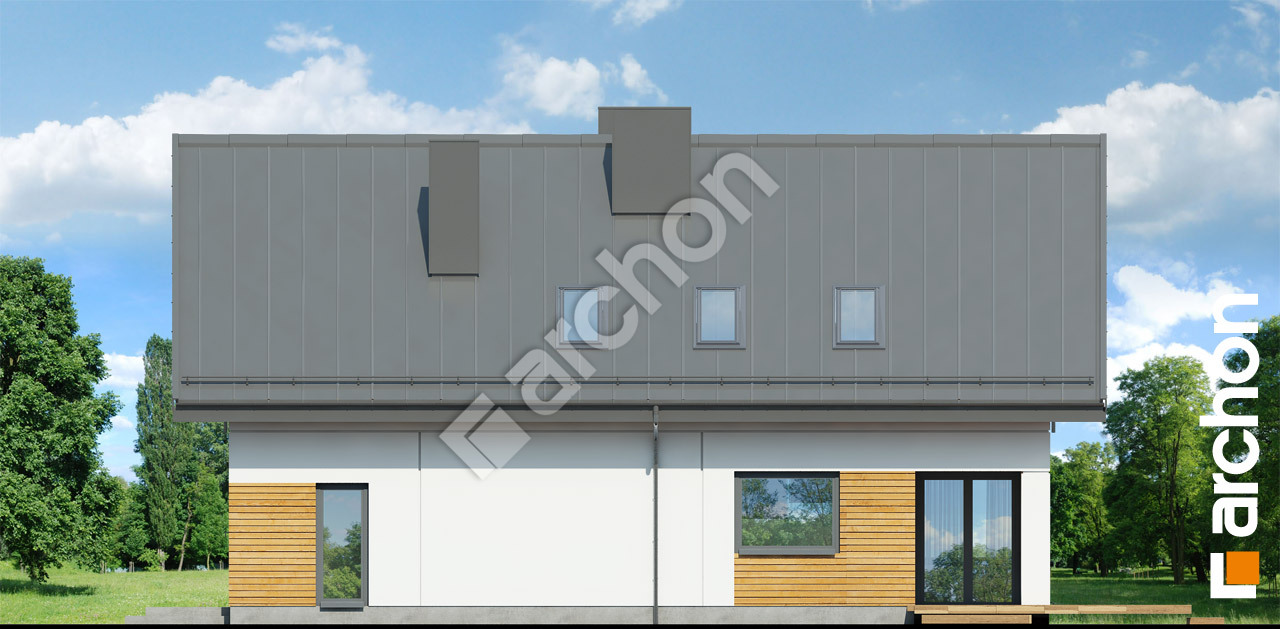

White Elewacja ogrodowa

Atrakcyjny projekt domu jednorodzinnego z poddaszem użytkowym, który jest połączeniem nowoczesnych trendów i funkcjonalnych rozwiązań przestrzennych. Na elewacji frontowej zastosowano ciekawą, geometryczną lukarnę, w której podcieniu mieści się zadaszona strefa wejściowa. Charakter domu podkreśla sposób wykończenia elewacji, który bazuje na połączeniu jasnego tynku z naturalną okładziną, elegancko prezentują się szklane balustrady. Narożny taras przedłuża wewnętrzną strefę wypoczynkową domu, został częściowo zadaszony, dzięki czemu mieszkańcy mogą korzystać z uroków relaksu na świeżym powietrzu w każdą pogodę. Przez ładnie doświetlony wiatrołap przechodzimy do komfortowej strefy dziennej domu, w której wyraźnie wyodrębniono przestrzeń o odmiennych funkcjach. W salonie swobodnie mieści się obszerna, narożna sofa przed kinem domowym oraz kominkiem. Rodzinne posiłki przy dużym stole w jadalni uprzyjemni panoramiczny widok na ogród. Częściowe zadaszenie tarasu umożliwia zaaranżowanie w tym miejscu letniej jadalni, która posiada wygodne, bezpośrednie połączenie z kuchnią. W strefie kuchennej mamy do dyspozycji praktyczny półwysep z barkiem śniadaniowym, obszerny blat do przygotowywania posiłków, wysoką zabudowę oraz spiżarnię z dodatkowym miejscem do przechowywania. Dla komfortu mieszkańców na parterze zaprojektowano także łazienkę z prysznicem. Przez wiatrołap dostępne jest zaplecze gospodarcze – jednostanowiskowy garaż oraz kotłownia na paliwo stałe, do której możemy wejść bezpośrednio z zewnątrz. Dobrze rozplanowana przestrzeń prywatna na poddaszu zapewnia komfortowy wypoczynek i optymalne warunki do nauki. Zaprojektowano tutaj trzy sypialnie, wśród nich dwie posiadają własne garderoby. Czwarty pokój na poddaszu, zlokalizowany na osi schodów można przeznaczyć na pracownię. W dużej ładnie doświetlonej łazience obok narożnej wanny, dwóch umywalek i nowoczesnego natrysku, mamy także dużo miejsca do przechowywania ręczników i przyborów toaletowych. Dopełnieniem programu użytkowego poddasza jest pralnia. Prezentowany „Dom w komosach” należy do kategorii: projekty domów z poddaszem użytkowym, projekty domów nowoczesnych, projekty domów na działki z wjazdem pd południa oraz projekty małych domów.
