gotowy projekt Dom w pierzastkach (G2E) widok 1
Pow. domu 153,46 m²
Pow. garażu 37,15 m²
Pow. kotłowni 4,40 m²
pokoje 6
łazienki i WC 3
Min. wym. działki 22,6 x 20,2 m
Pow. domu 153,46 m²
Pow. garażu 37,15 m²
Pow. kotłowni 4,40 m²
pokoje 6
łazienki i WC 3
Min. wym. działki 22,6 x 20,2 m
Dom w pierzastkach (G2E)
153,46 m² 37,15 m² 4,40 m²
gotowy projekt Dom w pierzastkach (G2E) widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoba, antresola, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 750 zł z VAT 23% (4 674,80 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 950 zł
Najniższa cena z 30 dni przed obniżką 5 700 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

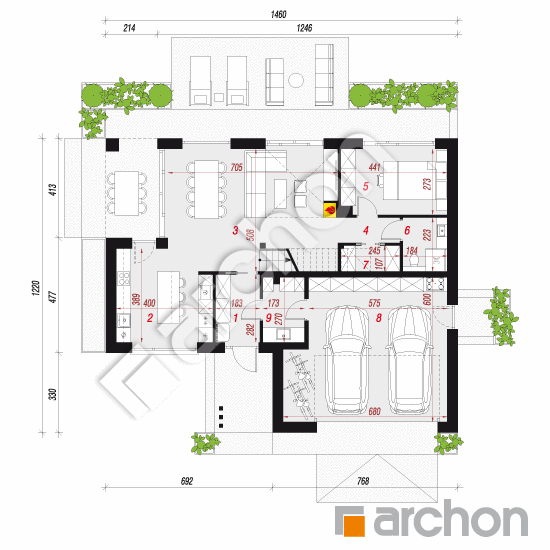

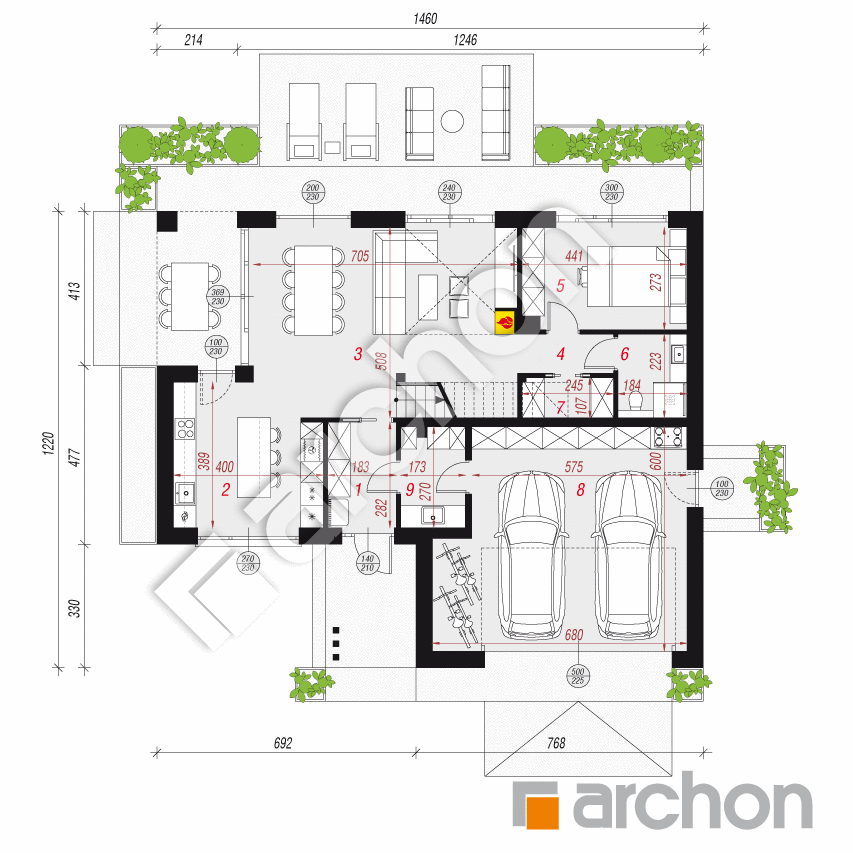

PARTER
113,15 (115,47)
1. Wiatrołap 4,98
2. Kuchnia 13,45
3. Salon + Jadalnia 32,96 (35,21)
4. Korytarz 2,30
5. Pokój 11,57
6. Łazienka 3,94
7. Spiżarnia 2,40 (2,47)
8. Garaż 37,15
9. Kotłownia 4,40
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

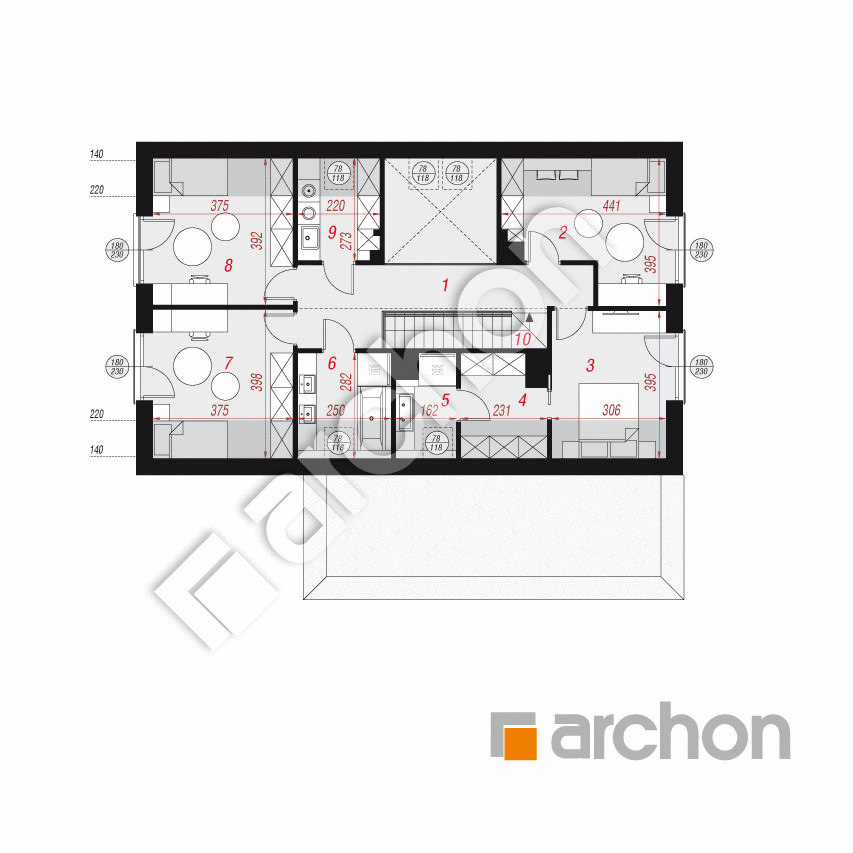

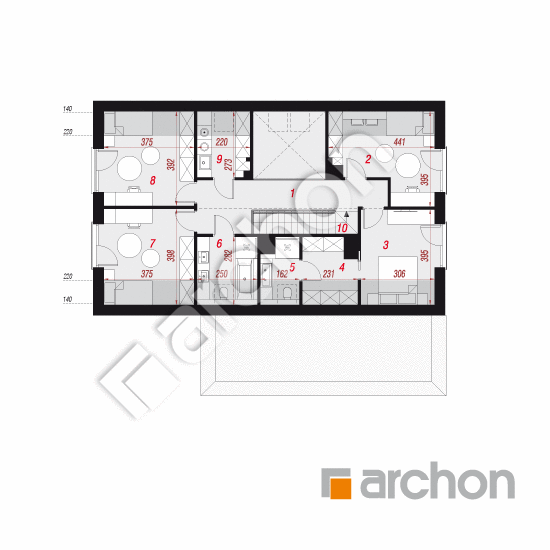

PODDASZE
81,86 (92,77)
1. Korytarz 11,87
2. Pokój 11,31 (13,56)
3. Pokój 10,25 (11,81)
4. Garderoba 4,60 (5,77)
5. Łazienka 3,13 (3,95)
6. Łazienka 5,57 (6,84)
7. Pokój 12,70 (14,62)
8. Pokój 12,48 (14,40)
9. Pralnia 5,70 (5,70)
10. Schody 4,25

Dane projektu Domu w pierzastkach (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 135 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

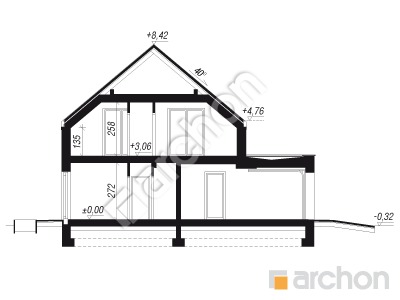

Przekrój

gotowy projekt Dom w pierzastkach (G2E) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Projekt domu „Dom w pierzastkach (G2E)” to propozycja dla inwestorów poszukujących nowoczesnej elegancji, funkcjonalności oraz wyrafinowanej architektury w ramach kategorii „projekty domów” z poddaszem użytkowym. Charakterystyczna bryła budynku wyróżnia się wysuniętym przed elewację frontową, dwustanowiskowym garażem oraz minimalistycznym dachem dwuspadowym pozbawionym okapów, co nadaje całości dynamiczny i nowoczesny charakter. Wnętrze domu zaprojektowano z myślą o wygodnym i wielofunkcyjnym użytkowaniu – przestronny salon o powierzchni przekraczającej 30 m² harmonijnie łączy się z dużą, ponad 12-metrową kuchnią wyposażoną w wyspę, stanowiąc serce codziennego życia domowników. Przemyślany układ funkcjonalny oferuje aż sześć pokoi, w tym dodatkowy pokój na parterze idealny do pracy lub gościnny, trzy łazienki rozmieszczone na dwóch kondygnacjach, a także praktyczną pralnię. Imponującym elementem wnętrza jest antresola, która dodaje przestrzeni lekkości i podkreśla nowoczesną stylistykę projektu domu. W strefie prywatnej przewidziano komfortowy apartament, zapewniający domownikom wysoki standard codziennego wypoczynku. Urok wnętrza dopełnia kominek, który tworzy wyjątkowy klimat w salonie, natomiast taras w podcieniu stanowi atrakcyjne przedłużenie strefy dziennej i doskonałe miejsce relaksu na świeżym powietrzu. Projekt domu „Dom w pierzastkach (G2E)” został wyposażony w system wentylacji mechanicznej z rekuperacją, co znacząco podnosi jego energooszczędność i komfort użytkowania. Ten projekt stanowi doskonałą propozycję dla miłośników nowoczesnej architektury szukających funkcjonalnych i estetycznych rozwiązań w kategorii projekty domów jednorodzinnych.
