gotowy projekt Dom w trzcinnikach 6 (E) widok 1
Pow. domu 127,63 m²
Pow. kotłowni 4,36 m²
pokoje 5
łazienki i WC 2

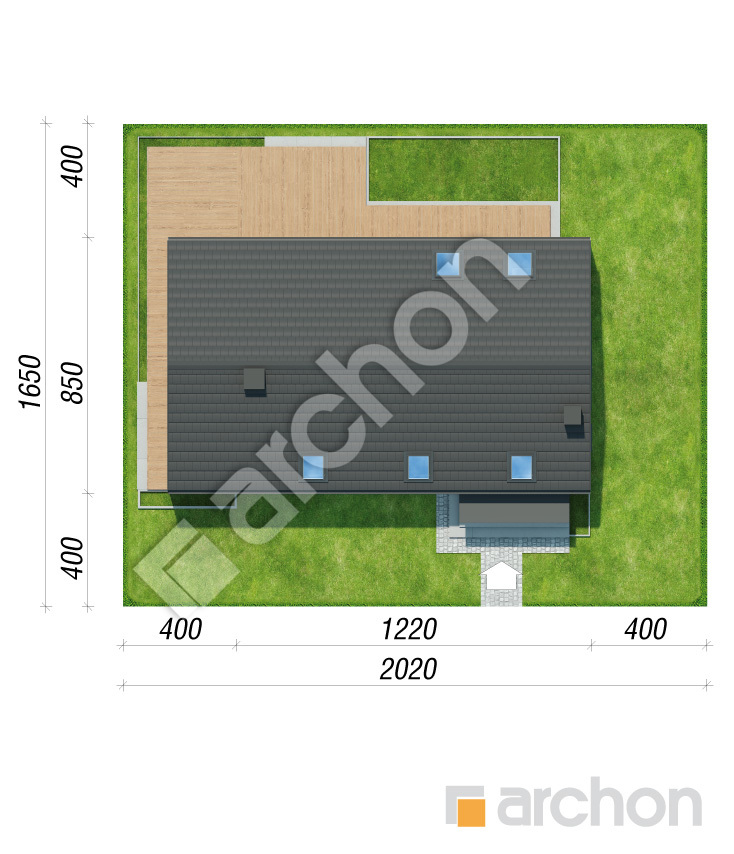

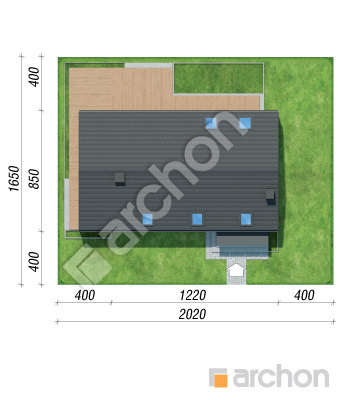

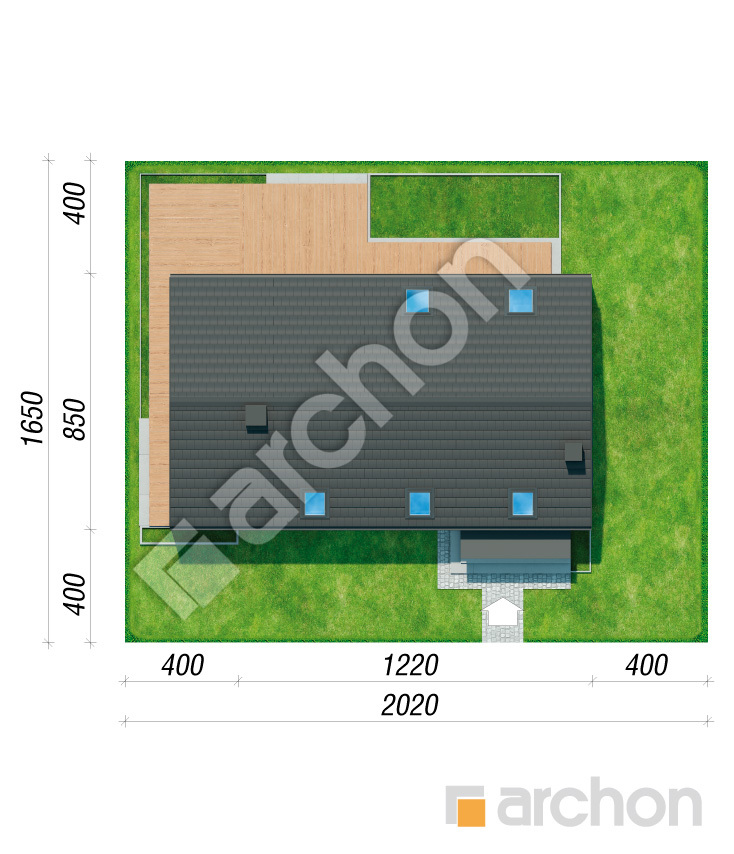

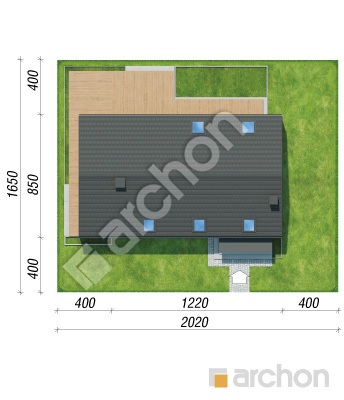

Min. wym. działki 20,2 x 16,5 m
Pow. domu 127,63 m²
Pow. kotłowni 4,36 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,2 x 16,5 m
Dom w trzcinnikach 6 (E)
127,63 m² 4,36 m²
gotowy projekt Dom w trzcinnikach 6 (E) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, garderoba, antresola, kominek

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 890 zł z VAT 23% (3 975,61 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 090 zł
Najniższa cena z 30 dni przed obniżką 4 840 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w OPRACOWANIU

Planowany termin ukończenia projektu: 2026-04-30



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

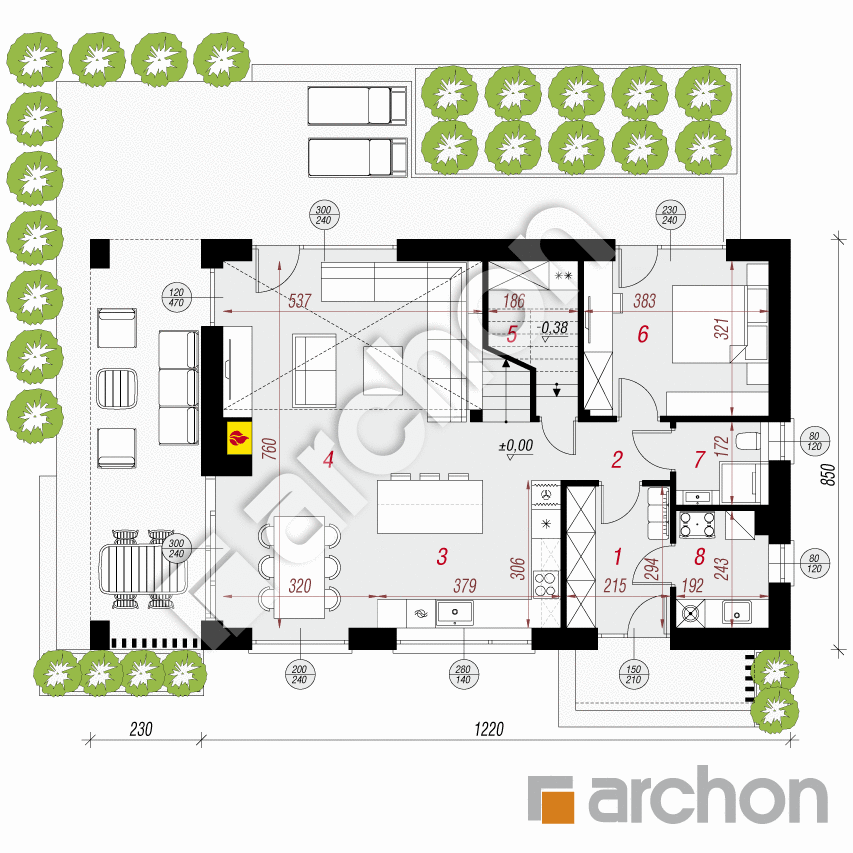

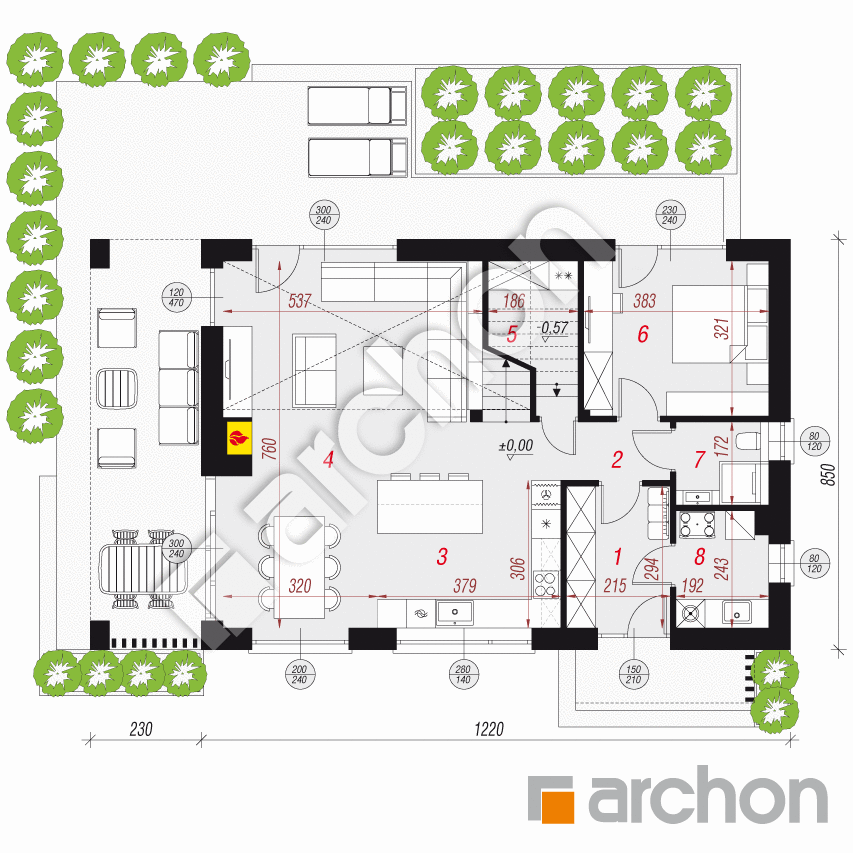

PARTER
79,11 (80,88)
1. Wiatrołap 6,12
2. Hol 4,36
3. Kuchnia 11,54
4. Salon + Jadalnia 33,68
5. Spiżarnia 3,87 (5,64)
6. Pokój 12,02
7. Łazienka 3,16
8. Kotłownia z pralnią 4,36
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

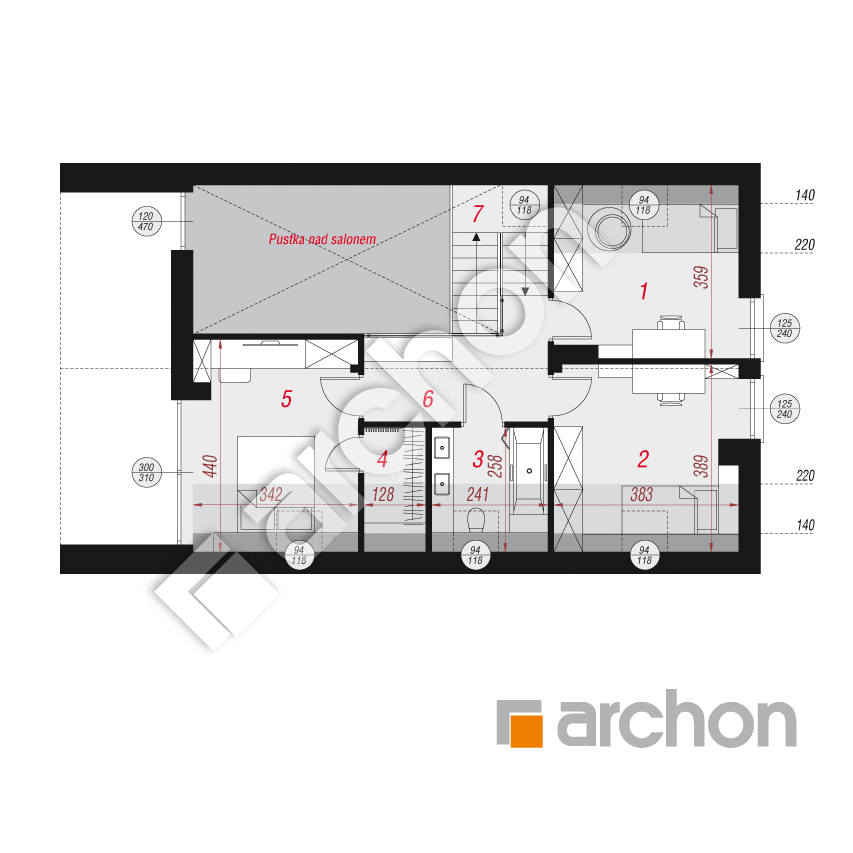

PODDASZE
52,88 (64,56)
1. Pokój 10,13 (13,45)
2. Pokój 11,00 (14,32)
3. Łazienka 3,94 (6,02)
4. Garderoba 3,15
5. Pokój 11,51 (14,47)
6. Antresola 7,61
7. Schody 5,54

Dane projektu Domu w trzcinnikach 6 (E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 110 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

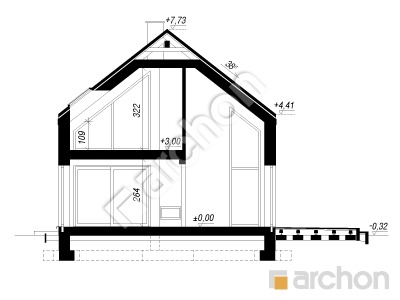

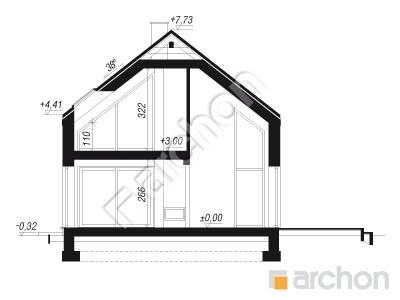

Przekrój

gotowy projekt Dom w trzcinnikach 6 (E) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Dom w trzcinnikach 6 (E) to nowoczesny projekt domu jednorodzinnego z poddaszem użytkowym, który przyciąga uwagę wyrazistą architekturą opartą na połączeniu ciemnych grafitowych tynków z elegancką drewnianą okładziną oraz prostą bryłą zwieńczoną dwuspadowym dachem bez okapów. Ten projekt domu został zaprojektowany z myślą o komforcie codziennego życia i efektownej przestrzeni, której sercem jest atrakcyjna, otwarta do dachu strefa dzienna z antresolą oraz imponującym przeszkleniem salonu przechodzącym przez dwie kondygnacje, które doskonale doświetla wnętrze i podkreśla nowoczesny charakter budynku. Salon płynnie łączy się z kuchnią wyposażoną w wyspę oraz z wyjściem na taras, który został zadaszony przedłużonym okapem. Na parterze zaplanowano dużą sypialnię, co daje elastyczność aranżacyjną i pozwala dopasować układ do różnych potrzeb domowników. Na uwagę zwraca praktyczne rozwiązanie jakim jest spiżarnia sprytnie zlokalizowana pod schodami, dzięki czemu powierzchnia domu jest w pełni wykorzystana. Poddasze użytkowe mieści trzy duże sypialnie, w tym jedną z własną garderobą, wyróżniającą się efektownym, dużym trapezowym oknem, które stanowi mocny akcent architektoniczny i nadaje głównej sypialni wyjątkowy charakter. Całość poddasza uzupełnia druga łazienka. Projekt uwzględnia także kominek budujący atmosferę wnętrza, pralnię zlokalizowaną w kotłowni oraz wentylację mechaniczną z odzyskiem ciepła. Dom w trzcinnikach 6 (E) to propozycja dla osób poszukujących nowoczesnej formy i dopracowanego układu funkcjonalnego, a jednocześnie przykład, jak współczesne projekty domów mogą łączyć efektowną estetykę z codzienną wygodą, czyniąc ten projekt domu atrakcyjnym wyborem wśród aktualnych projektów domów jednorodzinnych.
