gotowy projekt Dom w wiesiołkach 3 (G2E) OZE widok 1
Pow. domu 127,86 m²
Pow. garażu 36,12 m²
Pow. kotłowni 4,17 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 16,7 x 25,9 m
Likwidacja okien na elewacji bocznej.
15,7 x 25,9 m
Pow. domu 127,86 m²
Pow. garażu 36,12 m²
Pow. kotłowni 4,17 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 16,7 x 25,9 m
Likwidacja okien na elewacji bocznej.
15,7 x 25,9 m
Dom w wiesiołkach 3 (G2E) OZE
127,86 m² 36,12 m² 4,17 m²
gotowy projekt Dom w wiesiołkach 3 (G2E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, antresola, garaż

Cena z kodem rabatowym 250MOJDOM Jak skorzystać z kodu?
5 450 zł z VAT 23% (4 430,89 zł netto)
Do wtorku 17.02.2026 r., godz. 8:00
Najniższa cena z 30 dni przed obniżką 5 440 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

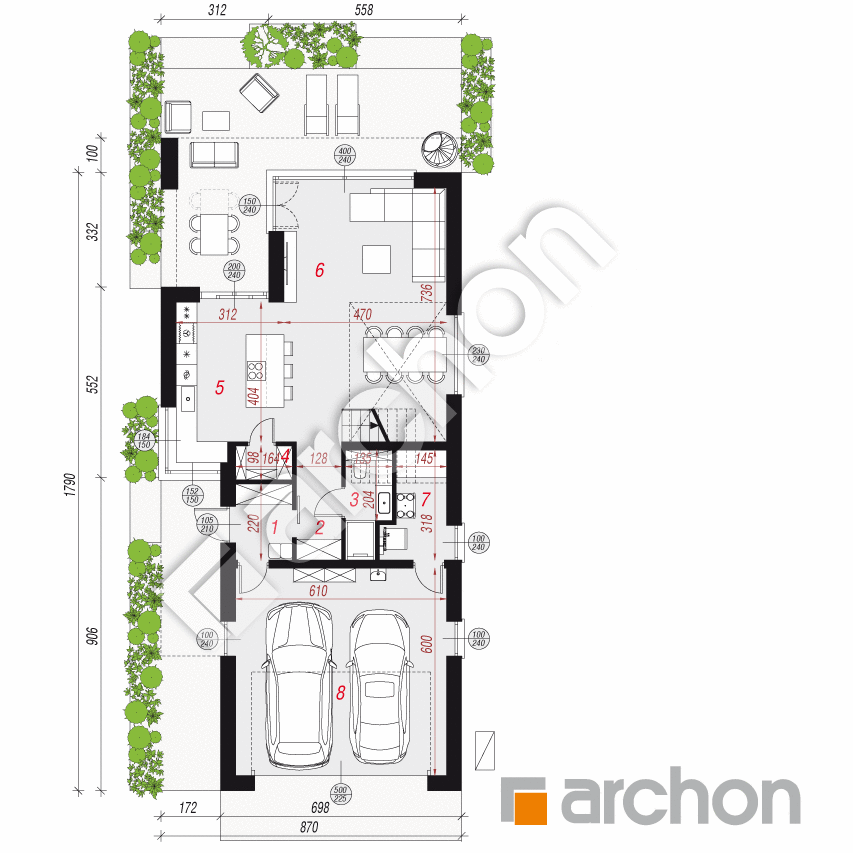

PARTER
97,84 (101,16)
1. Wiatrołap 3,46
2. Hol 4,31
3. Łazienka 3,28 (3,55)
4. Spiżarnia 1,50
5. Kuchnia 13,34
6. Salon + Jadalnia 31,66 (33,97)
7. Kotłownia 4,17 (4,91)
8. Garaż 36,12
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

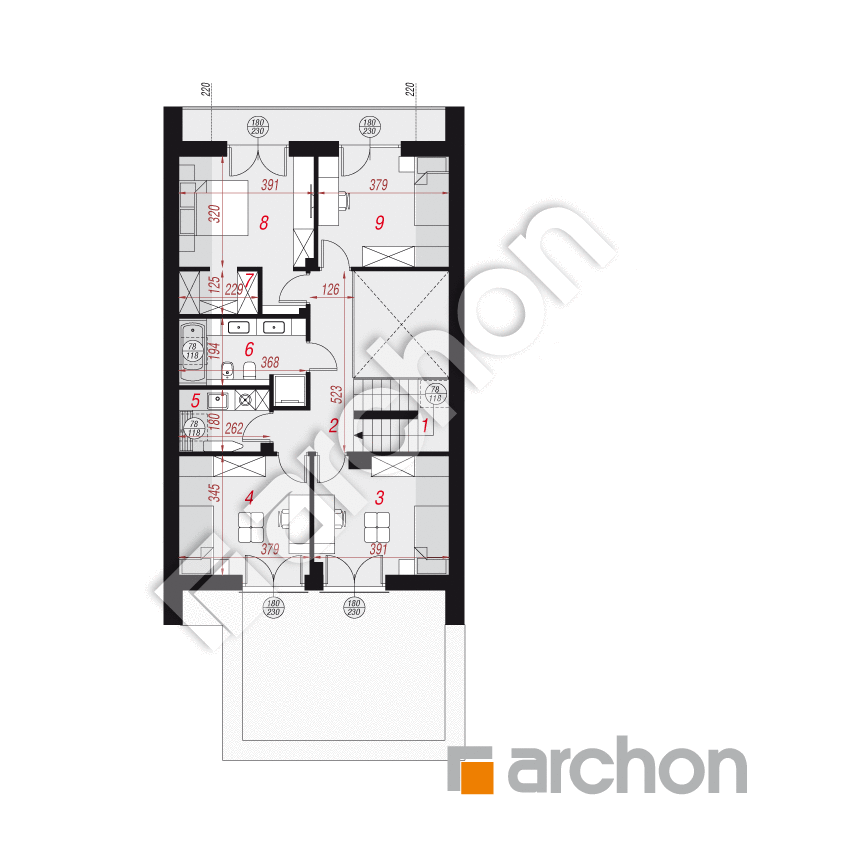

PODDASZE
70,31 (78,70)
1. Schody 5,32
2. Hol 7,53
3. Pokój 11,25 (12,84)
4. Pokój 11,20 (12,79)
5. Pralnia 3,67 (4,49)
6. Łazienka 6,52 (7,40)
7. Garderoba 2,16 (2,72)
8. Pokój 12,28 (13,76)
9. Pokój 10,38 (11,85)

Dane projektu Domu w wiesiołkach 3 (G2E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacji bocznej.
Likwidacja okien na elewacji bocznej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna CREATON, okno dachowe FAKRO
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom w wiesiołkach 3 (G2E) OZE przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Projekt nowoczesnego domu w stylu stodoły zwracający uwagę niezwykle efektowną kompozycją elewacji. To projekt z garażem dwustanowiskowym oraz wentylacją mechaniczną i pompą ciepła w standardzie, który sprawdzi się w realizacji na wąskich działkach, przy zachowaniu wszystkich walorów wizualnych i funkcjonalnych. Bryłę wieńczy dwuspadowy dach bezokapowy, który jest prostą i szybką w realizacji konstrukcją, podkreślającą jednocześnie charakter domu. Wykończenie bazuje na połączeniu szarych i grafitowych tynków z okładziną drewnianą, dodającą inwestycji naturalnego uroku. Do wnętrza domu wprowadza nas funkcjonalny podcień, a duże, narożne przeszklenie na elewacji frontowej otwiera z kuchni widok na strefę wejściową. W reprezentacyjnej części dziennej zaprojektowano dwukondygnacyjną jadalnię. Dzięki otwarciu stropu do połaci dachu wnętrze zyskało na przestronności oraz oferuje ciekawe możliwości aranżacyjne. Przy dużym stole może wygodnie usiąść cała rodzina, a wspólne posiłki umila widok na zieleń ogrodu. Efektowne przeszklenie jest również ozdobą salonu, w którym przewidziano miejsce na narożną sofę oraz wyjście na atrakcyjny taras z funkcjonalnym podcieniem. Bezpośredni dostęp do tarasu posiada także kuchnia, w której programie można zastosować nowoczesną wyspę z barkiem śniadaniowym i strefą gotowania, a dodatkowe miejsce do przechowywania zapewnia przyległa spiżarnia. Na parterze nie mogło zabraknąć łazienki, a przez wiatrołap dostępny jest dwustanowiskowy garaż i dalej kotłownia. Komfortowe poddasze to prywatna część domu, w której mieszczą się cztery sypialnie, w tym pokój rodziców z garderobą. Ponadto układ funkcjonalny obejmuje dużą łazienkę i pralnię. „Dom w wiesiołkach 3 (G2E) OZE” wzbogaca kolekcje: projekty domów nowoczesnych, projekty domów na wąską działkę, projekty domów z garażem dwustanowiskowym, projekty domów z wentylacją mechaniczną, projekty domów z pompą ciepła.
