Projekt domu Dom przy plantach 2 (PS)

23 600 zł  23 200 zł
(18 861,79 zł netto)
RABAT 400 zł
gotowy projekt Dom przy plantach 2 (PS) widok 1
Budynek wielorodzinny do zabudowy szeregowej piętrowy
Do końca promocji:
White
23 600 zł
23 200 zł (18 861,79 zł netto)
  ZAMÓW 400 zł TANIEJ
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

PIWNICA 196,10 (199,15)
1. Schody 5,20
2. Korytarz 12,41 (15,46)
3. Korytarz 4,04
4. Piwnice 16,01
5. Garaż 47,24
6. Garaż 22,27
7. Garaż 22,27
8. Garaż 46,36
9. Pom. techniczne 16,59
10. Pom. techniczne 3,71
PARTER 191,61
1. Korytarz 18,37
2. Schody 10,25
3. Mieszkanie 39,23
4. Mieszkanie 42,28
5. Mieszkanie 42,28
6. Mieszkanie 39,20
PIĘTRO 185,37
1. Korytarz 13,05
2. Schody 10,28
3. Mieszkanie 38,98
4. Mieszkanie 42,04
5. Mieszkanie 42,04
6. Mieszkanie 38,98
PODDASZE 174,48 (174,52)
1. Korytarz 13,00
2. Mieszkanie 38,84 (38,85)
3. Mieszkanie 41,90 (41,91)
4. Mieszkanie 41,90 (41,91)
5. Mieszkanie 38,84 (38,85)

Dane projektu Domu przy plantach 2 (PS)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 217 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: przyłączenie do sieci ciepłowniczej
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 12 mieszkań, w tym: 6 mieszkań o powierzchni ok. 42m2, i 6 mieszkania o powierzchni ok. 39m2. W podpiwniczeniu zlokalizowano garaż 6-stanowiskowy oraz komórki lokatorskie. Ogrzewanie mieszkań zaprojektowano w oparciu o przyłącz do miejskiej sieci ciepłowniczej.

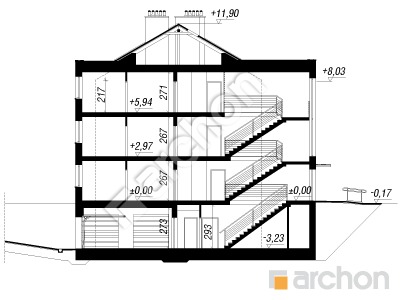

Przekrój

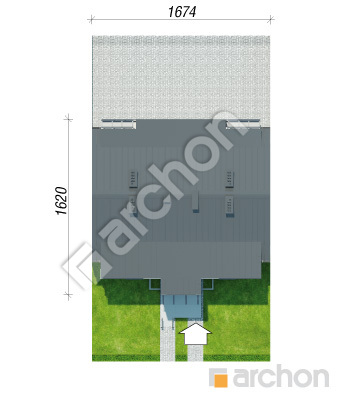

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

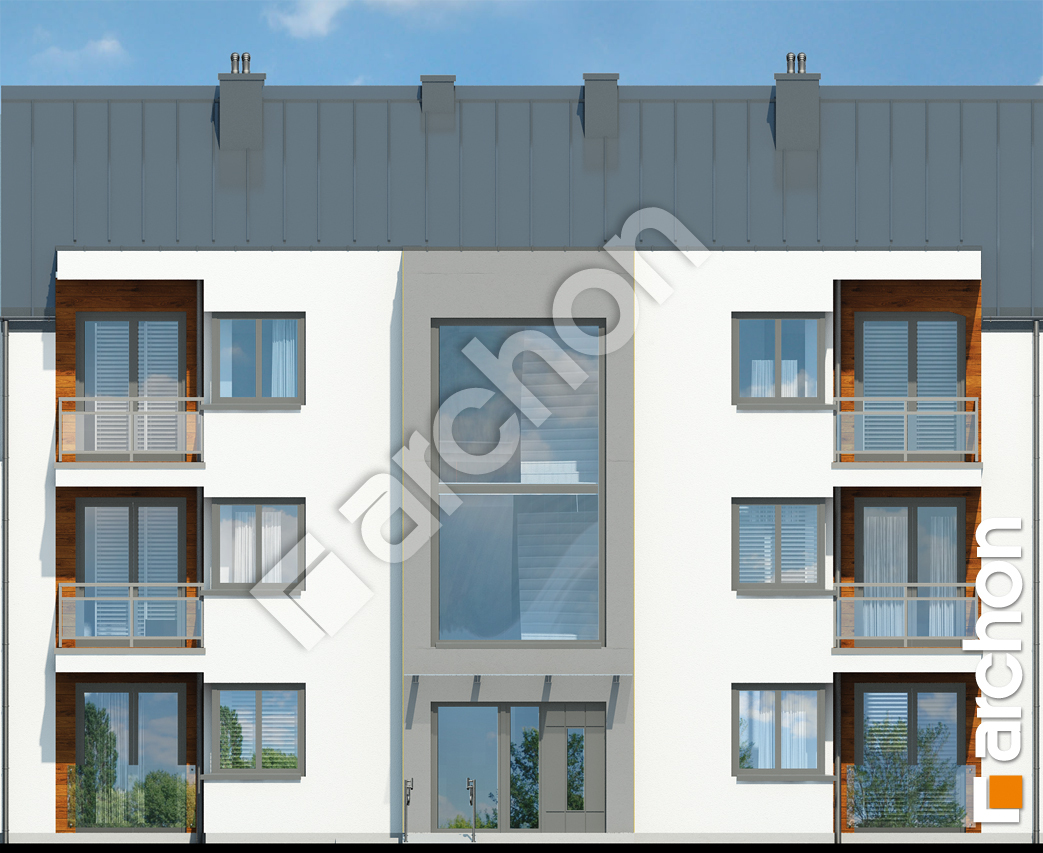

White Elewacja frontowa

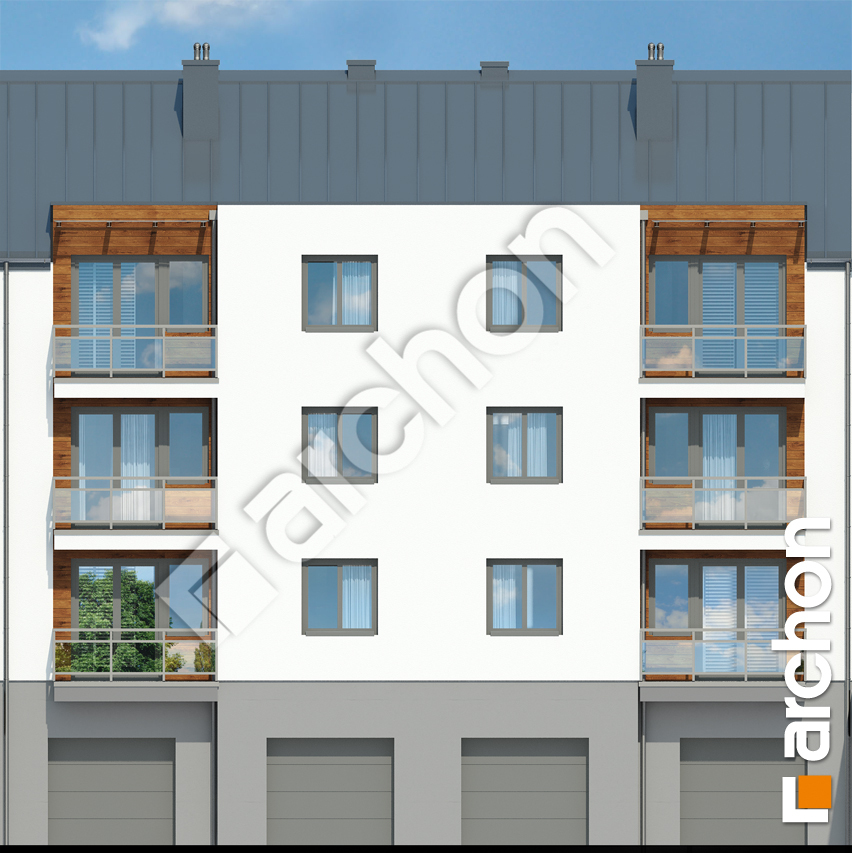

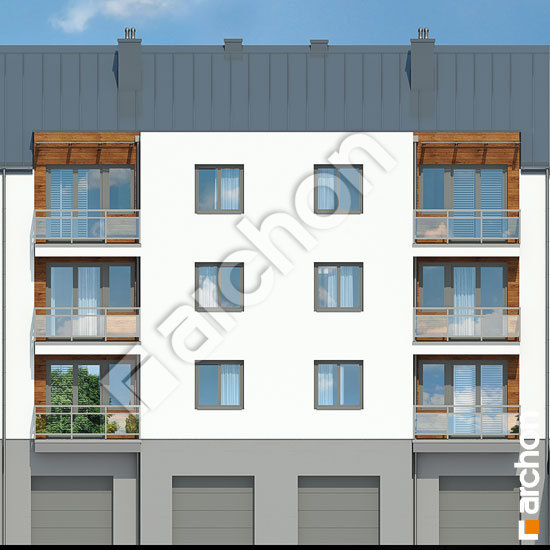

White Elewacja ogrodowa

Dom przy plantach 2 (PS) to nowoczesny budynek wielorodzinny do zabudowy szeregowej. Elewacja frontowa zwraca uwagę atrakcyjnie przeszkloną klatką schodową, a całość wykończenia cechuje nowoczesny i stylowy charakter. W budynku zaprojektowano 12 mieszkań, charakteryzujących się różną wielkością powierzchni użytkowej (pomiędzy 38m2, a 42 m2) oraz dopasowanym do niej układzie funkcjonalnym. Wszystkie lokale posiadają optymalnie zaaranżowaną przestrzeń wewnętrzną, dzięki czemu są wyjątkowo wygodne w użytkowaniu. W podpiwniczeniu znajduje się miejsce przeznaczone na komórki lokatorskie, garaże (6 miejsc parkingowych) oraz dwa pomieszczenia techniczne. Duże hole ułatwiają komunikację. Zaprezentowany projekt domu należy do kategorii: projekty domów nowoczesnych, do zabudowy szeregowej oraz wielorodzinnych.
