Powierzchnia domu:

86,71 m2
  • + powierzchnia kotłowni
    3,15 m2

Min. wymiary działki:

11,12 x 18,7 m
  • po adaptacji
    10,67 x 18,2 m
    (Likwidacja wykuszy.)
  • Dom do zabudowy bliźniaczej z poddaszem użytkowym
  • 4 pokoje, 1 kuchnia, 1 łazienka, jadalnia, toaleta, kotłownia, garderoby, kominek

Cena projektu:

1 970,00 zł 1 720,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Dane projektu Domu w cyklamenach 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
86,71 m2
Powierzchnia kotłowni 3,15 m2
Powierzchnia zabudowy 68,89 m2
Powierzchnia podłóg 97,66 m2
Powierzchnia całkowita 134,59 m2
Kubatura 449,18 m3
Wysokość budynku 8,07 m
Minimalne wymiary działki 11,12 x 18,7 m
Minimalne wymiary po adaptacji 10,67 x 18,2 m
(Likwidacja wykuszy.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: cegła wapienno piaskowa SILKA 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 121 cm
- dach: dwuspadowy, nachylenie 35 st. , 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 47,59 [kWh/(m2*rok)]
EP (gaz) 85,93 [kWh/(m2*rok)]
Uściany 0,177 W/(m2*K)
Udachu 0,126 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

Filmy

Mqdefault
Dom w cyklamenach 2 Obrót o 360°

Parter

projekt Dom w cyklamenach 2 rzut parteru
PARTER 52,49 (54,52)
1. Wiatrołap 2,31
2. Hol 1,84
3. Kuchnia 6,92
4. Jadalnia 10,05
5. Salon 20,48
6. Schody 4,57
7. Schowek 0,80 (2,83)
8. Toaleta 2,37
9. Kotłownia 3,15

Poddasze

projekt Dom w cyklamenach 2 rzut poddasza
PODDASZE 37,37 (43,14)
1. Pokój 6,32 (7,54)
2. Łazienka 4,59 (6,71)
3. Pokój 8,54 (8,54)
4. Garderoba 2,40 (3,86)
5. Pokój 12,06 (13,03)
6. Przedpokój 3,46 (3,46)

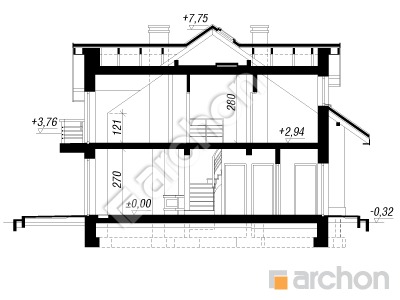

Przekrój

projekt Dom w cyklamenach 2 przekroj budynku

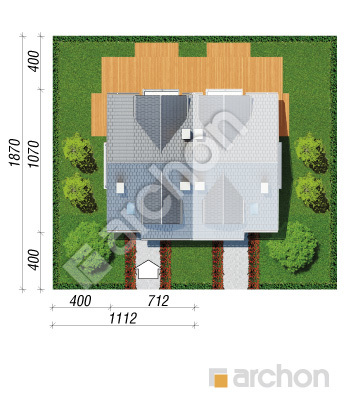

Obrys

polnoc
projekt Dom w cyklamenach 2 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

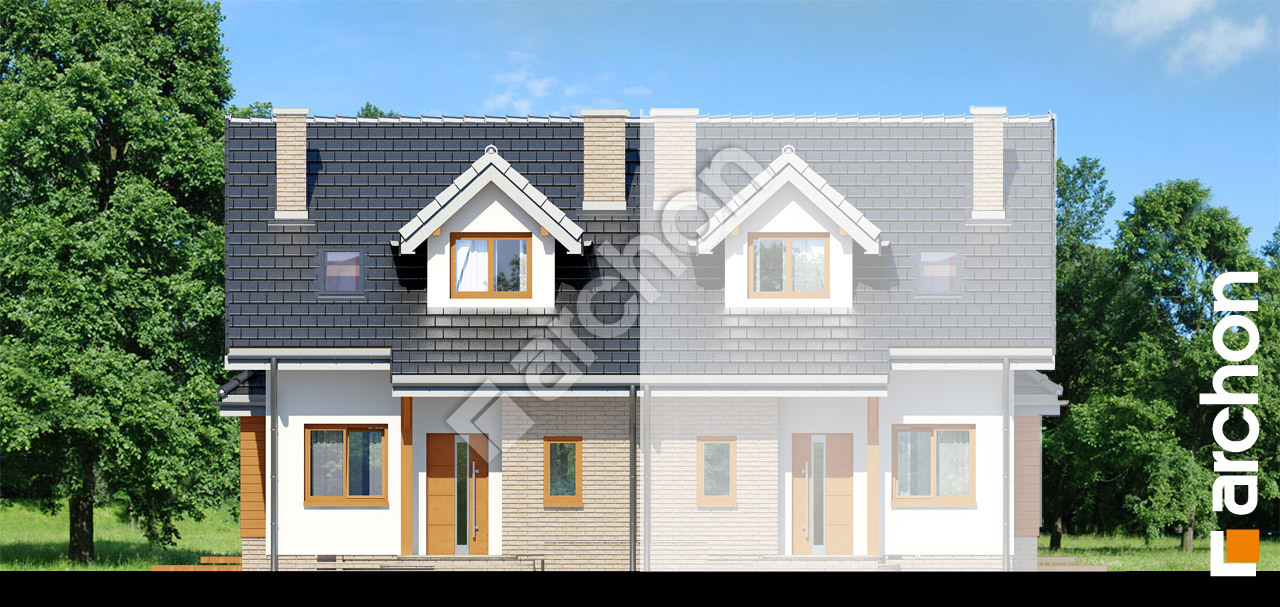

Elewacja frontowa projekt dom w cyklamenach 2 ver 2  264 Elewacja frontowa

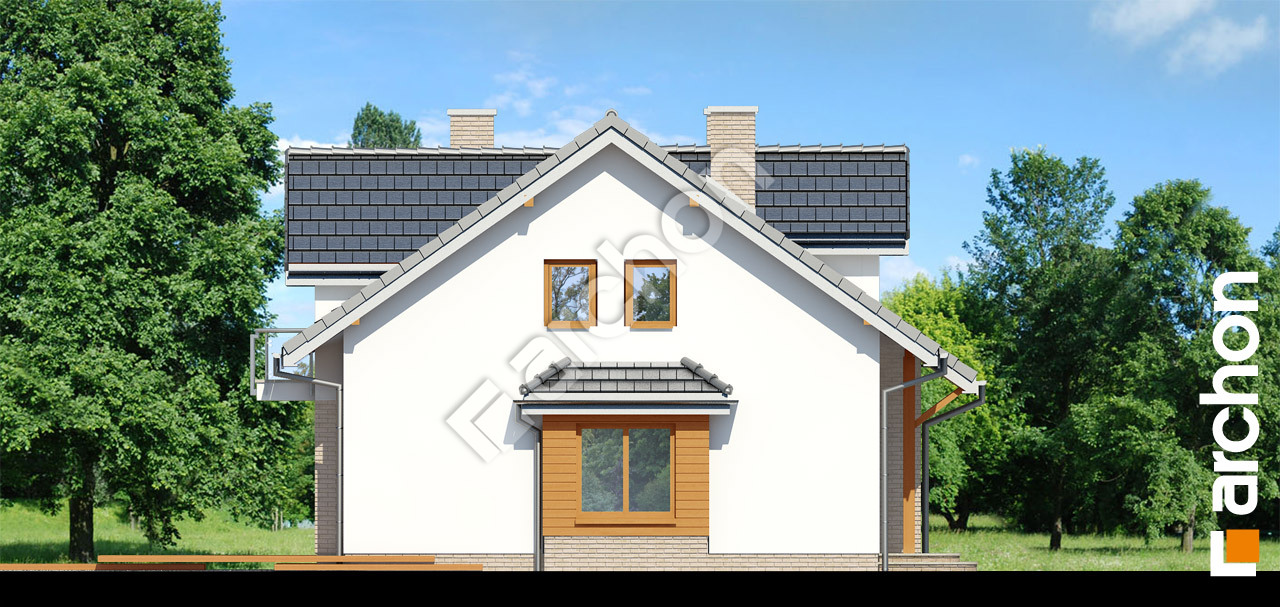

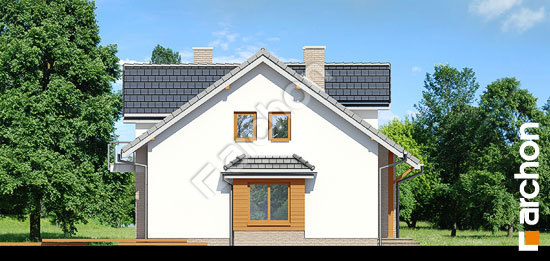

Elewacja boczna projekt dom w cyklamenach 2 ver 2  265 Elewacja boczna

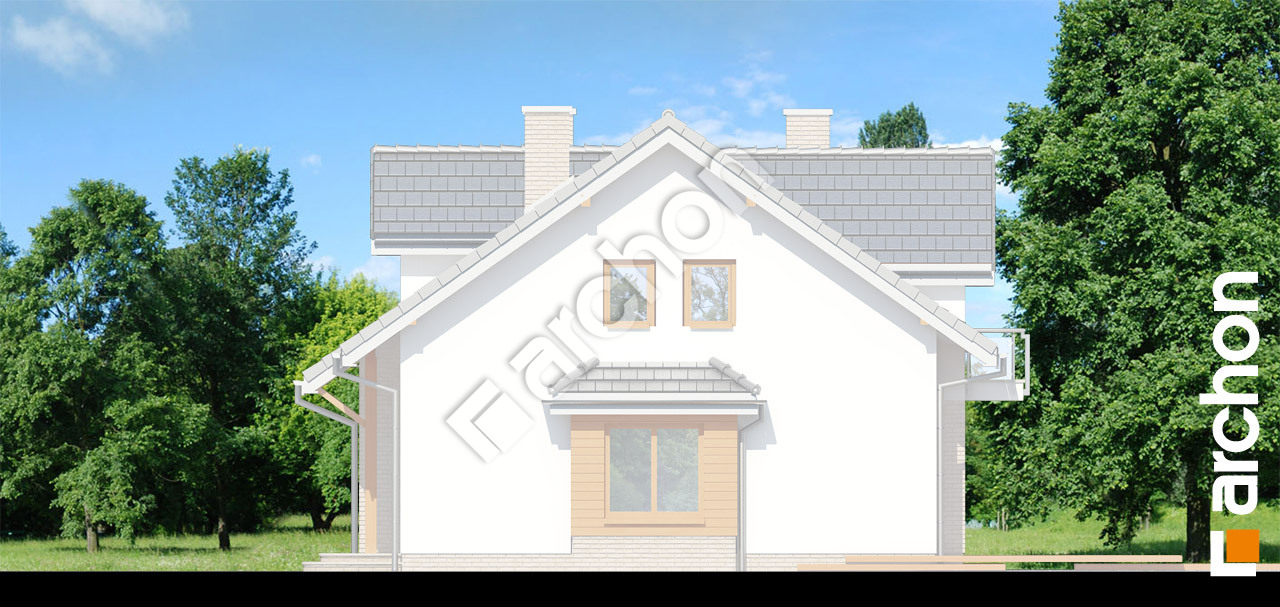

Elewacja boczna projekt dom w cyklamenach 2 ver 2  266 Elewacja boczna

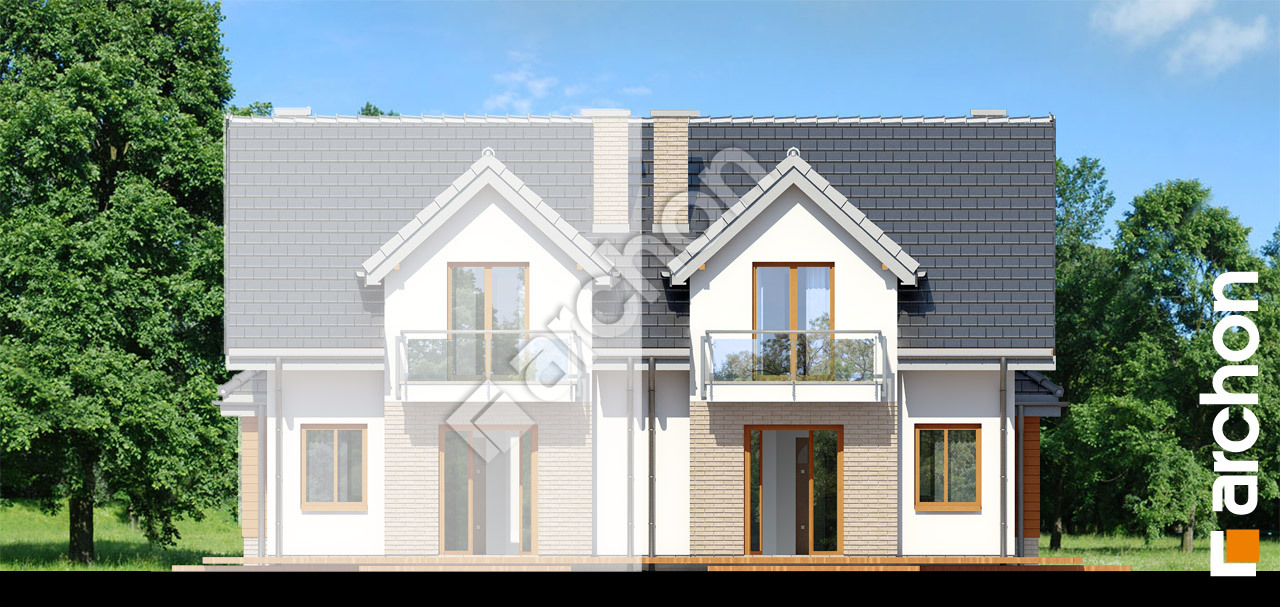

Elewacja ogrodowa projekt dom w cyklamenach 2 ver 2  267 Elewacja ogrodowa

Projekt domu jednorodzinnego, z użytkowym poddaszem przystosowany do zabudowy bliźniaczej. Otwarta strefa dzienna na parterze to widoczny z holu salon połączony z jadalnią w wykuszu oraz kuchnia a dzięki dostępnym z salonu schodom, dobremu doświetleniu jest to strefa szczególnie atrakcyjna. Część gospodarcza domu to kotłownia z wejściem z wiatrołapu oraz schowek mieszczący się pod schodami. Na poddaszu urządzono trzy funkcjonalne pokoje oraz bardzo ładną łazienkę z natryskiem i narożną wanną. Jest to wygodny, ekonomiczny dom o funkcjonalnym układzie wnętrz.
