Projekt domu Dom pod migdałowcem

5 070 zł  4 620 zł (3 756,10 zł netto)
gotowy projekt Dom pod migdałowcem widok 1
Dom dwurodzinny do zabudowy szeregowej piętrowy
4 pokoje, 1 kuchnia, 3 łazienki, garderoby, pomieszczenie gospodarcze

  • Powierzchnia zabudowy 52,26 m²
  • Powierzchnia domu 113,74 m²
  • Min. wymiary działki 5,68 x 17,16 m

Do końca promocji:
2019 08 01 stopwatch 01
5 070 zł
4 620 zł (3 756,10 zł netto)
Najniższa cena z 30 dni przed obniżką 4 570 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki
dodatkowe instalacje

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 359 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
39,72 (42,90)
1. Wiatrołap 2,74
2. Hol 1,30 (4,48)
3. Schody 4,34
4. Hol 4,09
5. Kuchnia 3,65
6. Łazienka 3,22
7. Pokój 20,38
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie

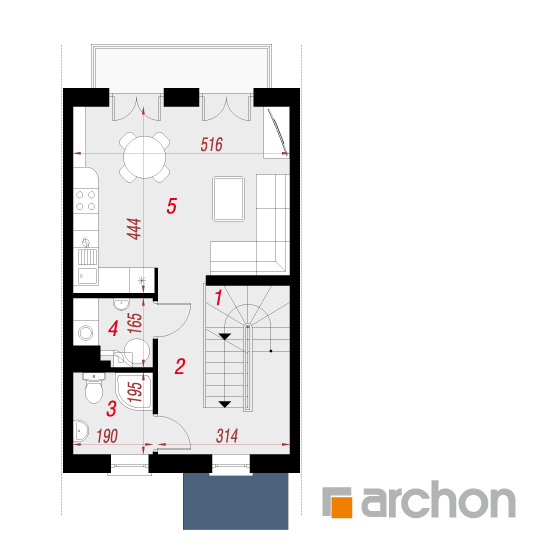

PIĘTRO
40,05
1. Schody 4,40
2. Hol 8,25
3. Łazienka 3,55
4. Pom. gospodarcze 2,68
5. Salon z aneksem kuchennym 21,17
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
33,97 (34,60)
1. Schowek 1,94 (2,11)
2. Hol 6,67 (6,67)
3. Pokój 10,32 (10,47)
4. Pokój 9,01 (9,15)
5. Garderoba 2,50 (2,50)
6. Łazienka 3,53 (3,70)

Dane projektu Domu pod migdałowcem

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 194 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Hol (4), Kuchnia (5), Łazienka (6); PIĘTRO: Łazienka (3), Salon z aneksem kuchennym (5); PODDASZE: Łazienka (6)
wentylacja: grawitacyjna

Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Dodatkowe Informacje

Segment do zabudowy szeregowej zawiera dwa mieszkania. Mieszkanie na parterze o powierzchni 31,34m2 posiada: pokój, kuchnię oraz łazienkę. Na dwóch piętrach zlokalizowano mieszkanie o powierzchni 79,66m2, składające się z: 3 pokoi, aneksu kuchennego, 2 łazienek, garderoby oraz kotłowni.

Galerie zdjęć z realizacji (1)

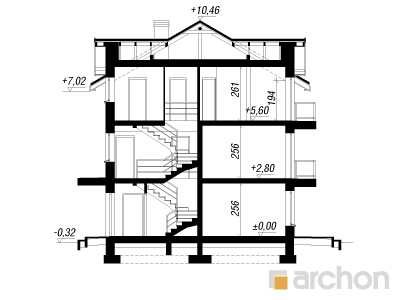

Przekrój

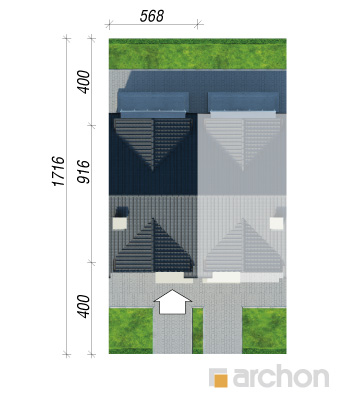

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

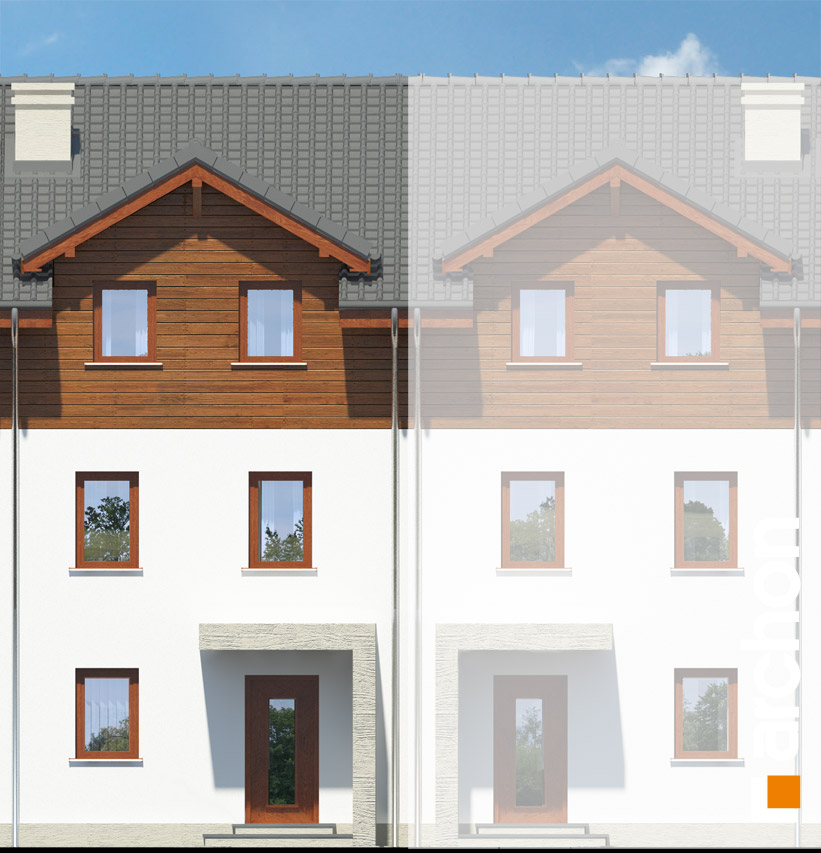

Pokaż lustrzane odbicie Elewacja frontowa projekt dom pod migdalowcem ver 2 7ac7b2eed924c565745c3a7a81a6d5b8  264 Elewacja frontowa
Elewacja ogrodowa projekt dom pod migdalowcem ver 2 9540f587ecd74510c7721be198e42109  267 Elewacja ogrodowa

Prezentujemy interesujący projekt dwurodzinnego domu piętrowego z kategorii: projekty domów do intensywnej zabudowy jednorodzinnej, przystosowany do realizacji zabudowy szeregowej. Elewacja segmentu wykończona została jasnym tynkiem w połączeniu z drewnianą okładziną, która doskonale komponuje się ze stolarką okienną i drzwiami w kolorze drewna. Każdy segment zawiera dwa niezależne mieszkania. Do budynku wchodzimy przez wiatrołap, z którego dostępny jest lokal na parterze, zaprojektowany jako jednopokojowy apartament. Z wiatrołapu dostępna jest także klatka schodowa, prowadząca do zlokalizowanego na piętrze większego, dwupoziomowego mieszkania. Apartament na parterze posiada jasną kuchnię, łazienkę z prysznicem i miejscem na pralkę oraz duży dobrze doświetlony pokój. W jednej części pokoju można umieścić stół jadalniany i kanapę, która nada temu miejscu funkcję salonu. Ta część pokoju, z wyjściem na ogrodowy taras osłoniętym częściowo przez balkon piętra, stanowić będzie dodatkowe miejsce wypoczynku i relaksu dla mieszkańców apartamentu. Druga część pokoju doskonale spełni funkcję sypialni z dużym oknem, otwierającym widok na taras. Mieszkanie na piętrze dysponuje wygodną strefą dzienną, w której zaprojektowano duży, doskonale doświetlony salon z aneksem kuchennym i dwoma wyjściami na balkon oraz łazienkę z prysznicem i pomieszczenie gospodarcze. Prywatna strefa tego mieszkania usytuowana została na wyższej kondygnacji, gdzie zaprojektowano dwa ustawne pokoje z wyjściem na przylegający do nich duży balkon. Znajduje się tu także dostępna z holu garderoba oraz jasna łazienka z narożną wanną. Wysoka ścianka kolankowa pozwala na wygodną i swobodną aranżację. „Dom pod migdałowcem” należy do kategorii: projekty domów piętrowych, projekty domów dwurodzinnych, projekty domów bez garażu, projekty domów szeregowych, projekty domów dla deweloperów.
