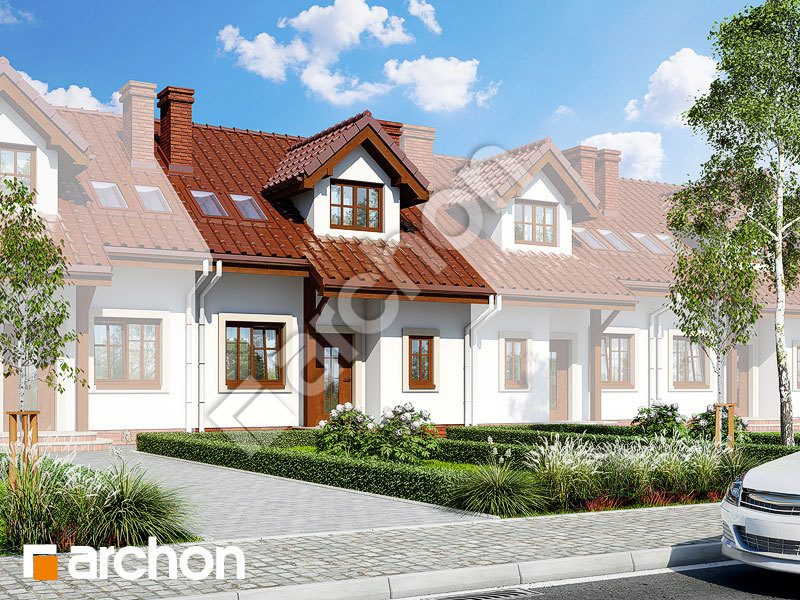

projekt Dom w cyklamenach 2 (S) widok 1
projekt Dom w cyklamenach 2 (S) widok 1
2 170 zł
Dostępność Dostępny od ręki!
Koszty wysyłki GRATIS!
Starter o wartości 1900 zł GRATIS!
Dom do zabudowy szeregowej z poddaszem użytkowym
4 pokoje, 1 kuchnia, 1 łazienka, jadalnia, toaleta, kotłownia, garderoby, kominek
Powierzchnia domu 85,75 m2
+ powierzchnia kotłowni 3,15 m2

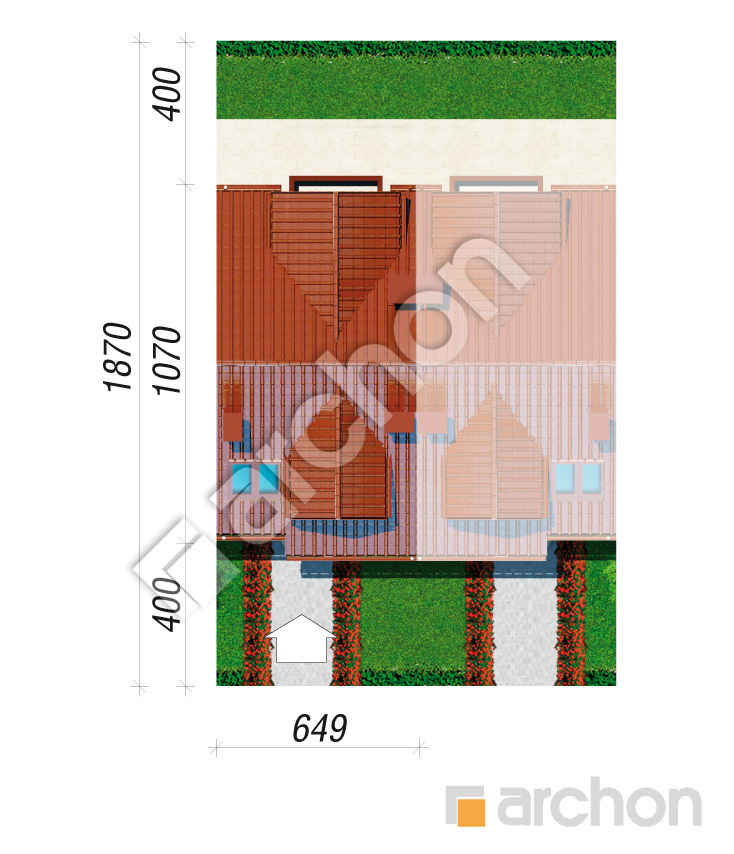

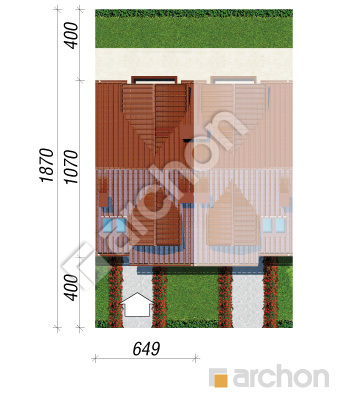

Min. wymiary działki 6,49 x 18,7 m
6,49 x 18,2 m
Likwidacja wykusza w salonie.
Stan surowy zamknięty 103 700 zł
Zobacz co zawiera projekt oraz co możesz zmienić?

Koszty ogrzewania
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

PARTER 51,44 (53,47)
1. Wiatrołap 2,31
2. Hol 1,82
3. Kuchnia 6,91
4. Jadalnia 9,03
5. Salon 20,48
6. Schody 4,57
7. Schowek 0,80 (2,83)
8. Toaleta 2,37
9. Kotłownia 3,15
PODDASZE 37,46 (43,23)
1. Pokój 6,56 (7,57)
2. Pokój 8,25 (10,58)
3. Łazienka 5,49 (5,49)
4. Garderoba 2,40 (3,86)
5. Pokój 12,06 (13,03)
6. Korytarz 2,70 (2,70)

Dane projektu Domu w cyklamenach 2 (S)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
85,75 m2
Powierzchnia kotłowni 3,15 m2
Powierzchnia zabudowy 65,54 m2
Powierzchnia podłóg 96,7 m2
Powierzchnia całkowita 129,33 m2
Kubatura 414,66 m3
Wysokość budynku 8,07 m
Minimalne wymiary działki 6,49 x 18,7 m
Minimalne wymiary po adaptacji 6,49 x 18,2 m
(Likwidacja wykusza w salonie.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: cegła wapienno piaskowa SILKA 24 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 121 cm
- dach: dwuspadowy, nachylenie 35 st. , 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Energooszczędność

EUco+w 43,00 [kWh/(m2*rok)]
EP (gaz) 87,90 [kWh/(m2*rok)]
Uściany 0,177 W/(m2*K)
Udachu 0,136 W/(m2*K)
Projekt zgodny z aktualnymi Warunkami Technicznymi. czytaj więcej

Dodatkowe Informacje

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

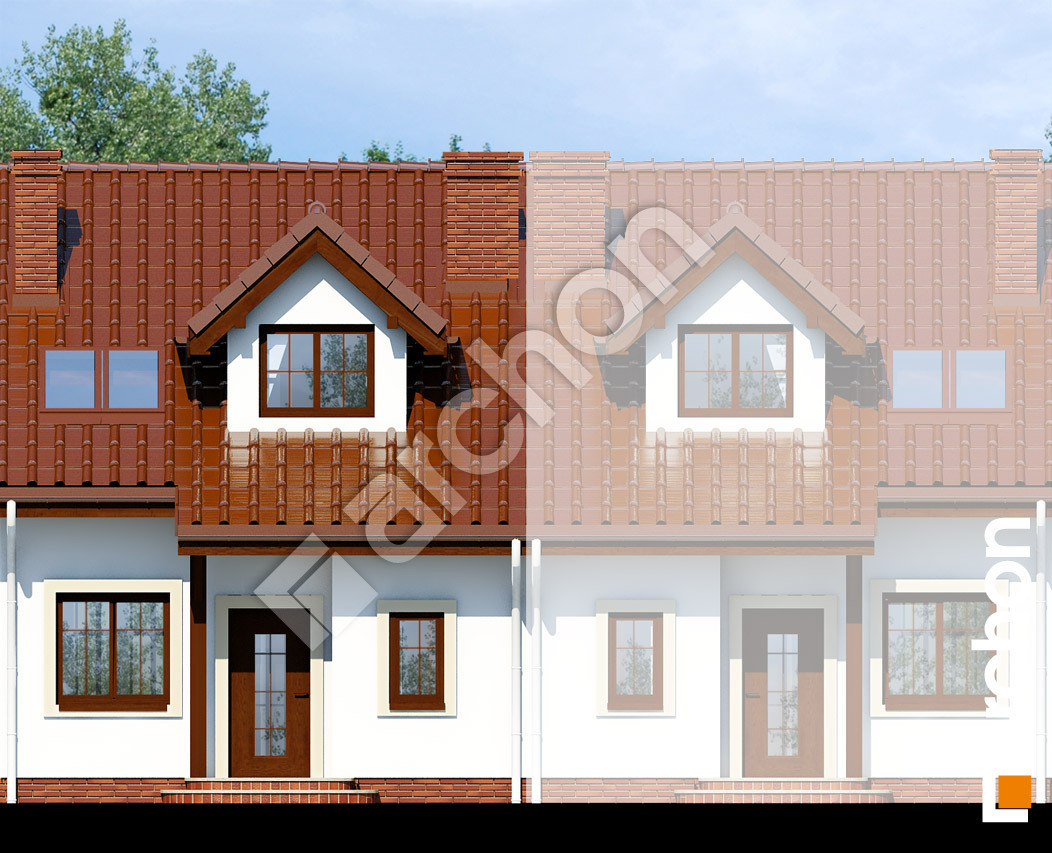

zobacz lustrzane odbicie White Elewacja frontowa

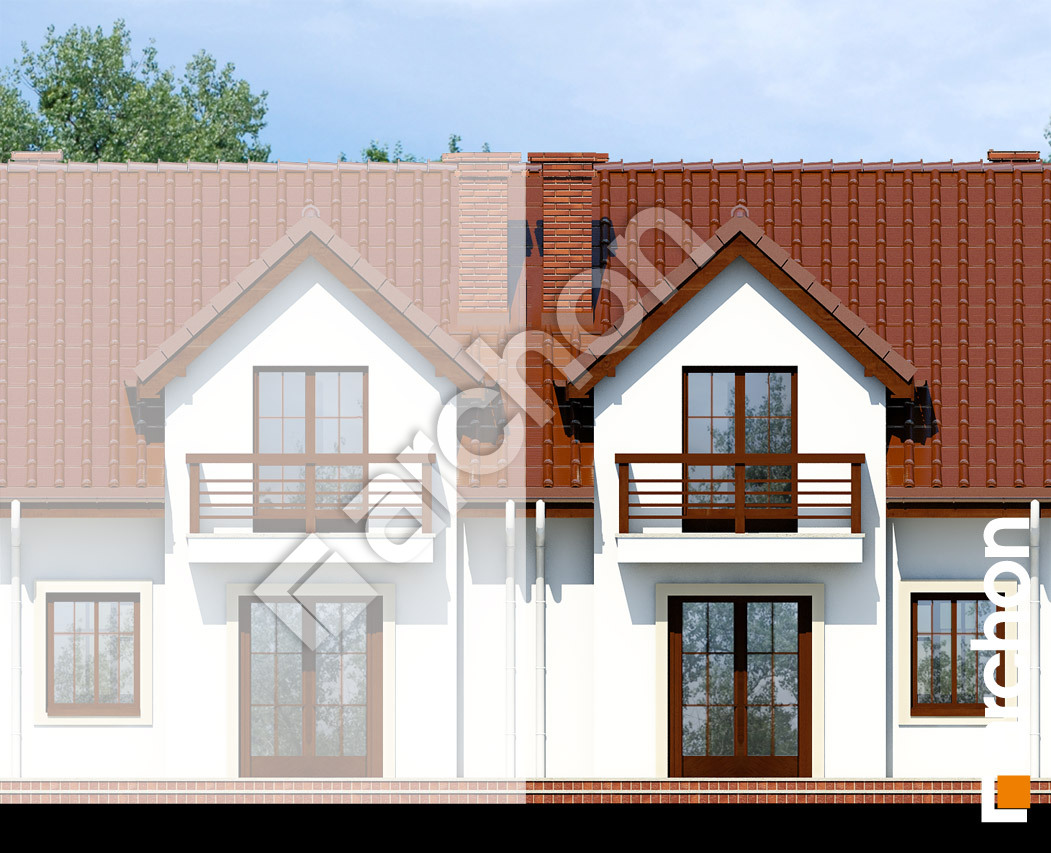

White Elewacja ogrodowa

Budynek jednorodzinny z użytkowym poddaszem, przystosowany do zabudowy szeregowej. Otwarta strefa dzienna na parterze to widoczny z holu salon połączony z jadalnią oraz kuchnia; dzięki dostępnym z salonu schodom o atrakcyjnej geometrii i dobremu doświetleniu przeszklonymi drzwiami tarasowymi jest to strefa szczególnie atrakcyjna. W salonie wyodrębniony został przytulny aneks kominkowy. Część gospodarcza domu to kotłownia dostępna bezpośrednio z wiatrołapu. Na poddaszu urządzono trzy funkcjonalne pokoje, ładną łazienkę z narożną wanną oraz garderobę. Jest to wygodny, ekonomiczny dom o funkcjonalnie rozwiązanej przestrzeni wewnętrznej.
