Projekt domu Domek letniskowy nad źródełkiem

2 980 zł  2 530 zł
(2 056,91 zł netto)
do 70m² zabudowy
RABAT 450 zł
gotowy projekt Domek letniskowy nad źródełkiem widok 1
Domek letniskowy parterowy
1 pokój, 1 łazienka, antresola, kominek

  • Powierzchnia zabudowy 40,29 m²
  • Powierzchnia domu 40,70 m²
  • Min. wymiary działki 13,5 x 15,25 m

Do końca promocji:
2019 08 01 stopwatch 01
2 980 zł
2 530 zł (2 056,91 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  279,00 zł 129 zł
NOWOŚĆ! Projekt na zamówienie

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900
Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 129 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
29,56 (29,56)
1. Hol 3,42 (3,42)
2. Łazienka 3,79
3. Salon z aneksem kuchennym 22,35
ANTRESOLA
11,14 (20,54)
1. Antresola 11,14 (20,54)

Dane projektu Domku letniskowego nad źródełkiem

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 90 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
wentylacja: grawitacyjna

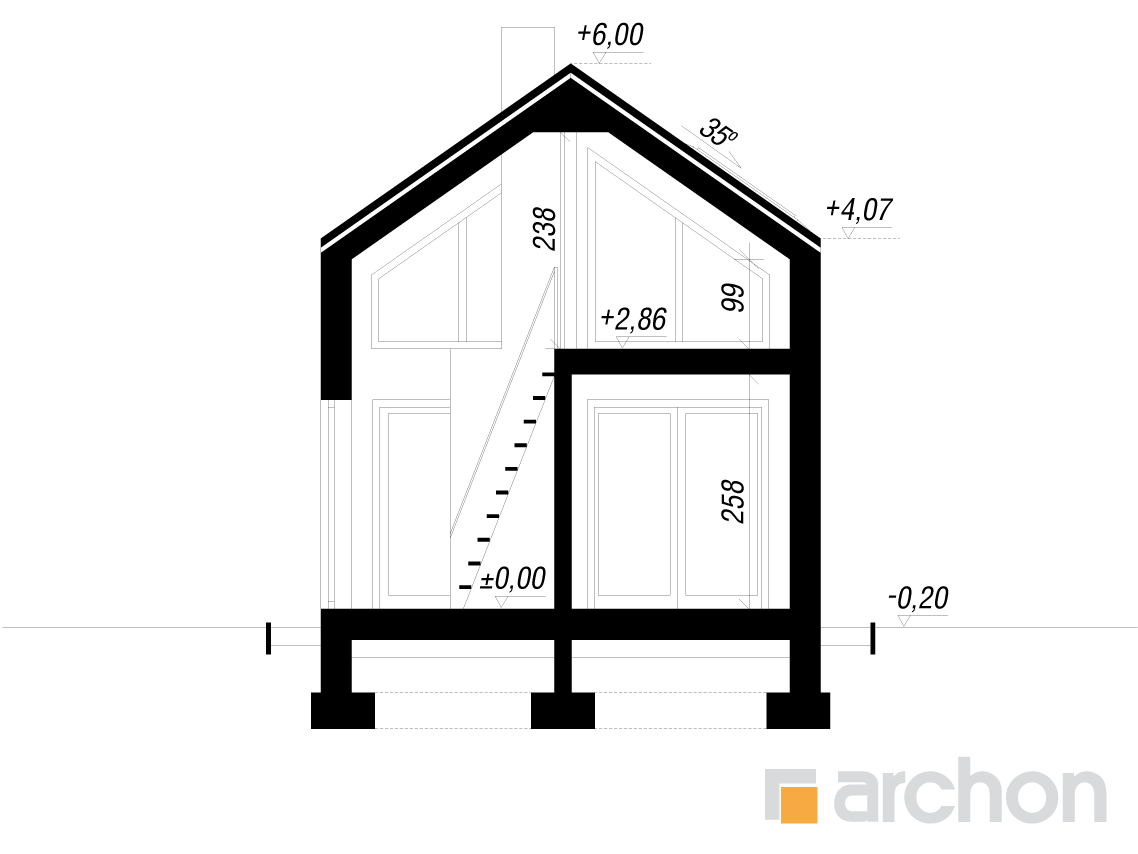

Przekrój

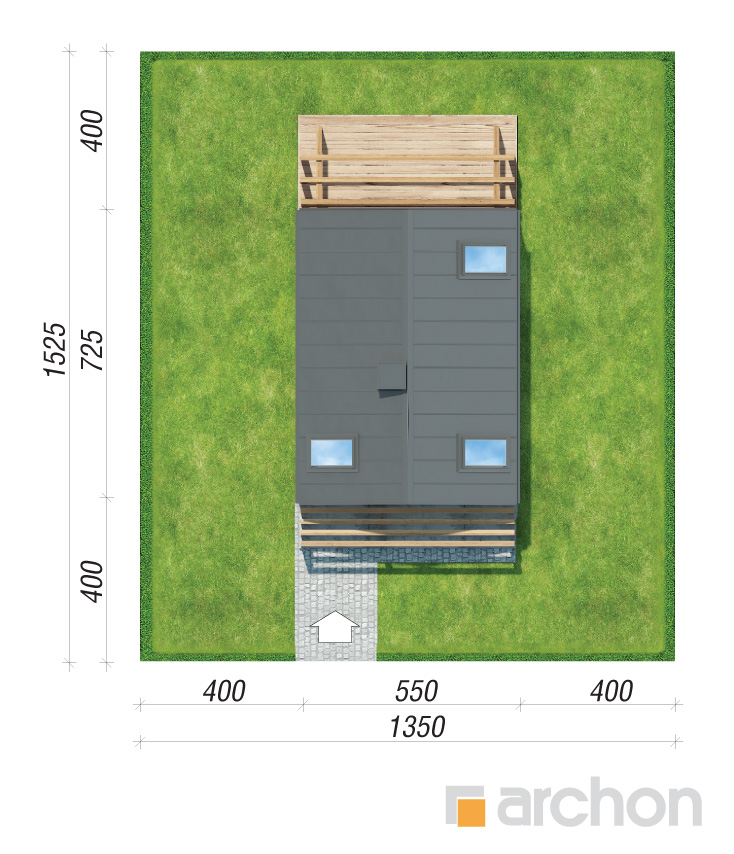

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

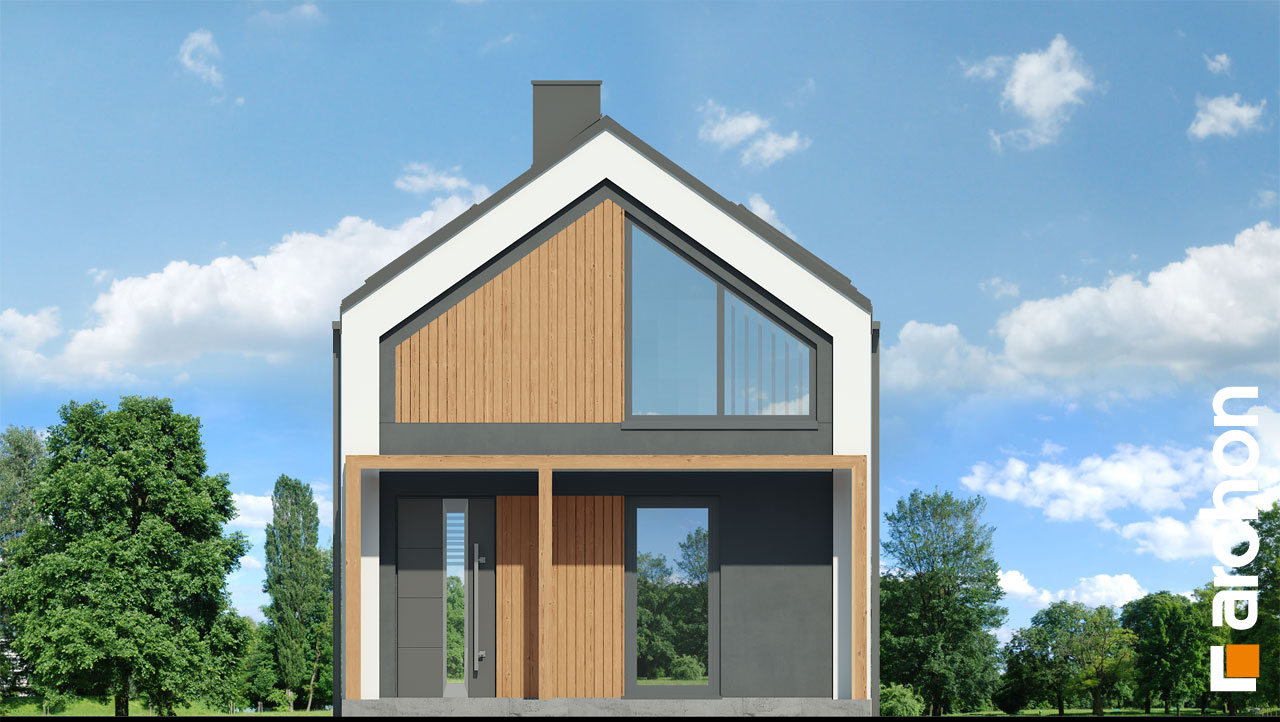

Pokaż lustrzane odbicie Elewacja frontowa projekt domek letniskowy nad zrodelkiem 0c9530268172d460433e57f23a3249c7  264 Elewacja frontowa

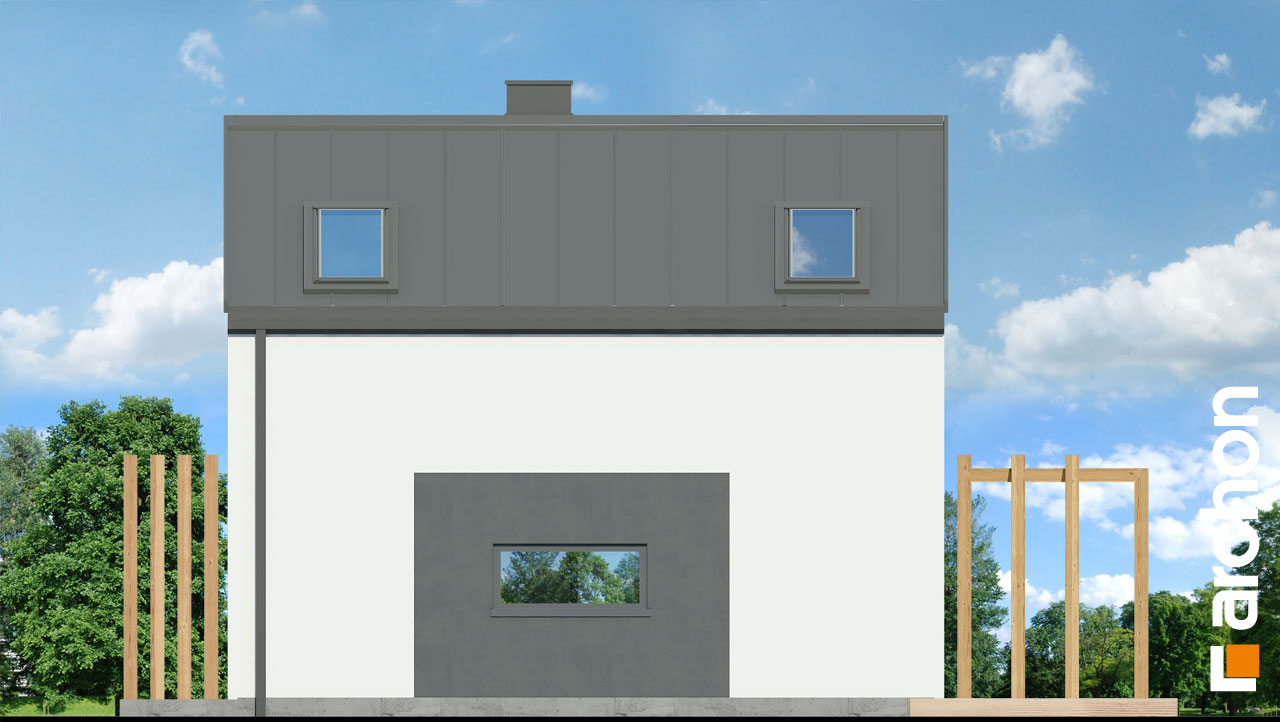

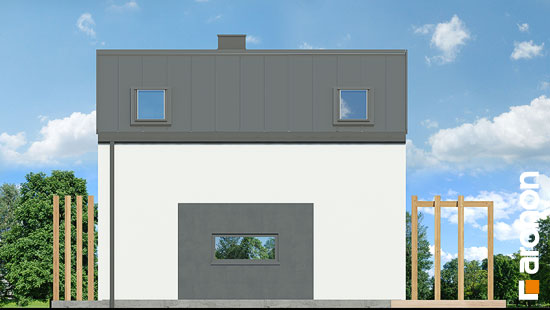

Elewacja boczna projekt domek letniskowy nad zrodelkiem e4c181096840636eaa83474780a5f90f  265 Elewacja boczna

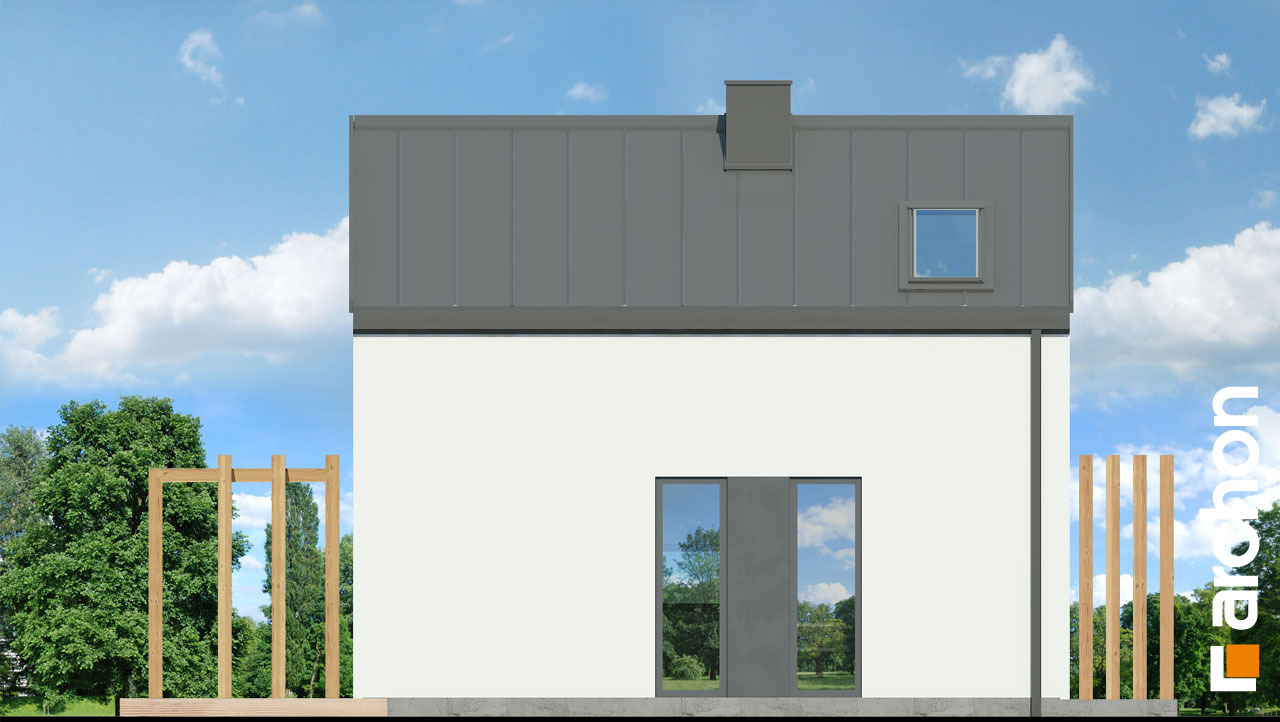

Elewacja boczna projekt domek letniskowy nad zrodelkiem 6ab4fe4f600775244db05fb17e1b507b  266 Elewacja boczna

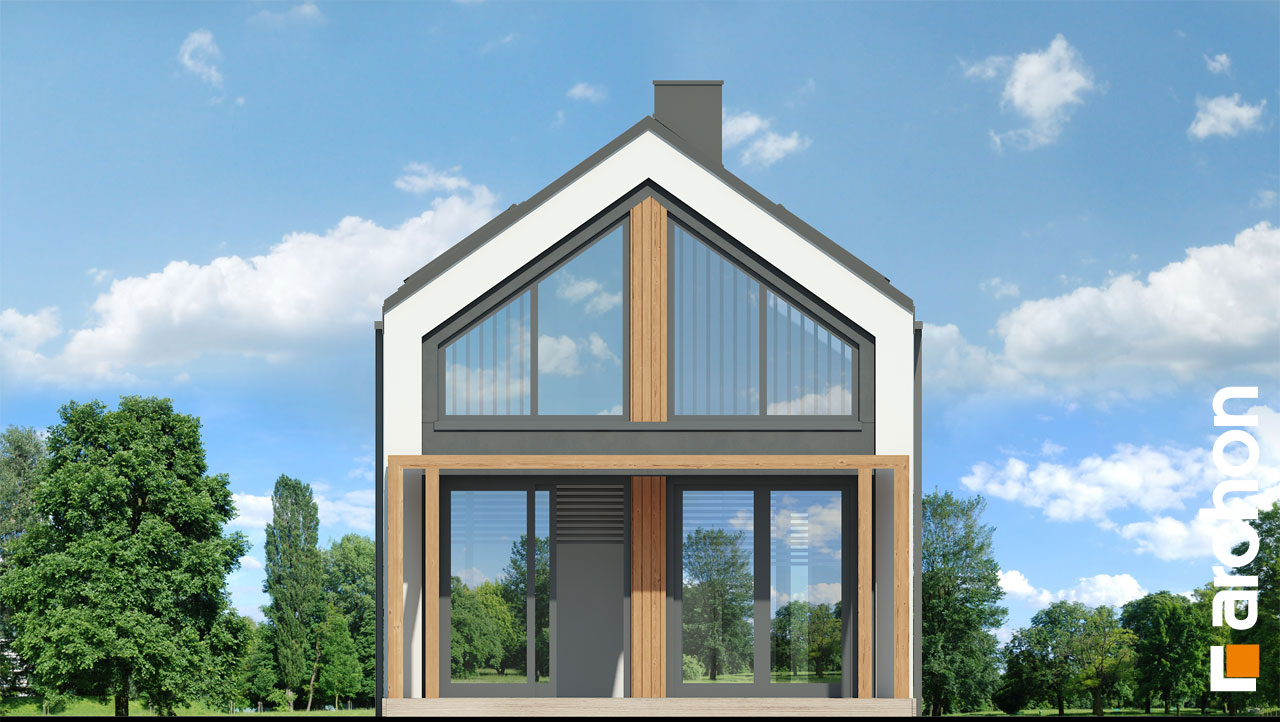

Elewacja ogrodowa projekt domek letniskowy nad zrodelkiem e388c8f86e9368e7f6b8394c2c3ee99d  267 Elewacja ogrodowa

Prezentowany projekt jest budynkiem parterowym z antresolą i poszerza naszą kolekcję domków letniskowych do 70 m2 zabudowy. To atrakcyjna propozycja do realizacji rekreacyjnych inwestycji indywidualnych, a także komercyjnych enklaw wypoczynkowych z funkcjonalnymi w użytkowaniu domkami. Prosta bryła z dwuspadowym dachem bezokapowym wyróżnia się wyjątkową urodą. Efektownie prezentuje się elewacja w oprawie jasnego tynku, z dużymi przeszkleniami. Jej ozdobą są drewniane pergole, osłaniające strefę wejściową i tarasową. Wiatrołap posiada miejsce na szafę ubraniową i wygodny wieszak. Strefa dzienna to pięknie doświetlona przestrzeń, w której nad częścią wypoczynkową salonu otwarto strop do połaci dachowej. Wnętrze na parterze oferuje miejsce na wygodny komplet wypoczynkowy, stół obiadowy, a w aneksie kuchennym funkcjonalne wyposażenie. Centralnie usytuowany kominek sprawi, że w chłodniejsze wieczory pomieszczenie zyska ciepło i przytulny klimat. Przesuwne przeszklenie otwiera wnętrze na taras, który jest wymarzonym miejscem na zaciszną, zewnętrzną jadalnię. Taras oferuje też przestrzeń na kącik kawowy i łączy domek z otaczającą przyrodą. Z wiatrołapu dostępna jest jasna łazienka z prysznicem i z miejscem na wstawienie pralki. Znajdująca się nad parterem antresola pełni funkcję części nocnej, w której mieszczą się dwa wygodne łóżka dla dzieci oraz szerokie łóżko dla rodziców. Projekt z pewnością pozwoli zrealizować marzenia o nowoczesnym domku letniskowym w ulubionym otoczeniu przyrody i będzie wspaniałym azylem dla letników. Zaprezentowany projekt, należący do kolekcji: projekty domów letniskowych, projekty domów nowoczesnych, projekty domów z antresolą.
