Projekt domu Dom nad bulwarem 21

17 500 zł  17 050 zł
(13 861,79 zł netto)
RABAT 450 zł
gotowy projekt Dom nad bulwarem 21 widok 1
Budynek wielorodzinny piętrowy
Do końca promocji:
2019 08 01 stopwatch 01
17 500 zł
17 050 zł (13 861,79 zł netto)
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
163,73 (167,66)
1. Klatka schodowa 12,25 (16,18)
2. Pom. gospodarcze 5,24
3. Mieszkanie 55,27
4. Mieszkanie 30,10
5. Mieszkanie 60,87

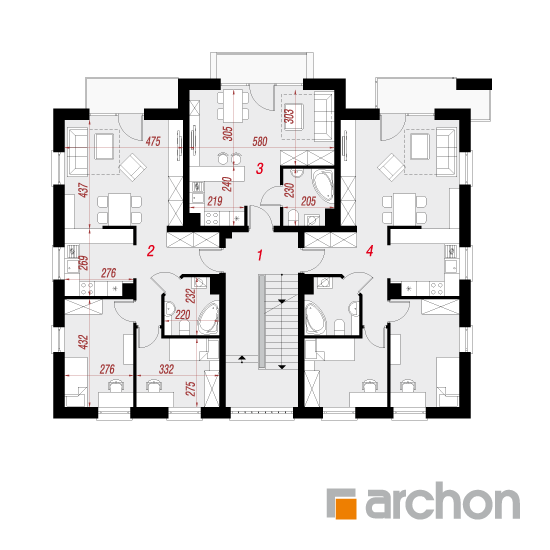

PIĘTRO
170,20
1. Klatka schodowa 19,11
2. Mieszkanie 60,62
3. Mieszkanie 29,85
4. Mieszkanie 60,62
PIĘTRO
169,28
1. Klatka schodowa 18,67
2. Mieszkanie 60,46
3. Mieszkanie 29,69
4. Mieszkanie 60,46

Dane projektu Domu nad bulwarem 21

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 16 st. , więźba drewniana, blacha dachówkowa
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 9 mieszkań, w tym: 5 mieszkań o powierzchni ok. 60m2, 1 mieszkanie o powierzchni ok.55m2 i 3 mieszkania o powierzchni ok. 30m2.

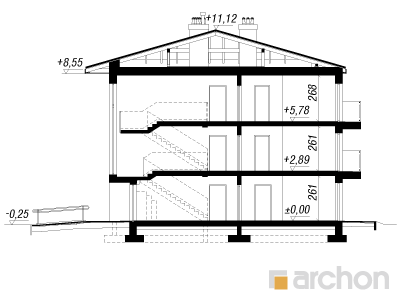

Przekrój

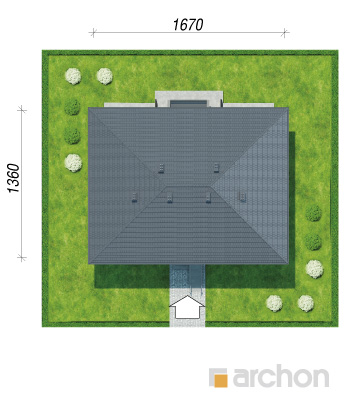

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

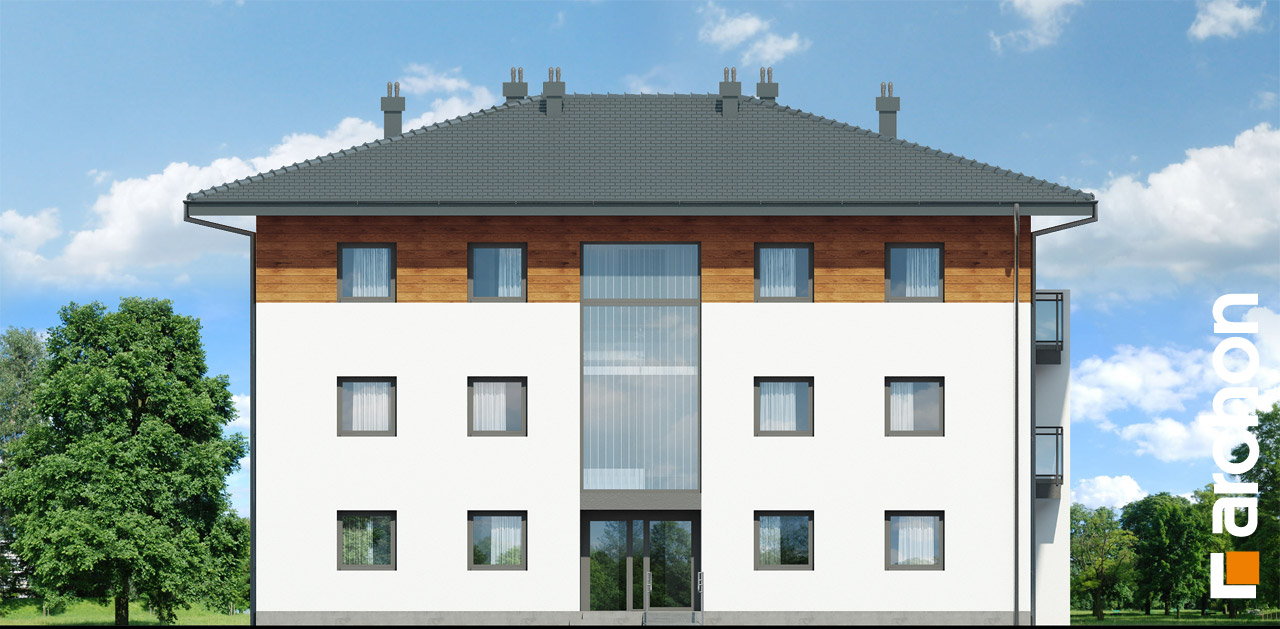

Elewacja frontowa projekt dom nad bulwarem 21 6ee12357c431d5a9754a8a9f8dda908c  264 Elewacja frontowa

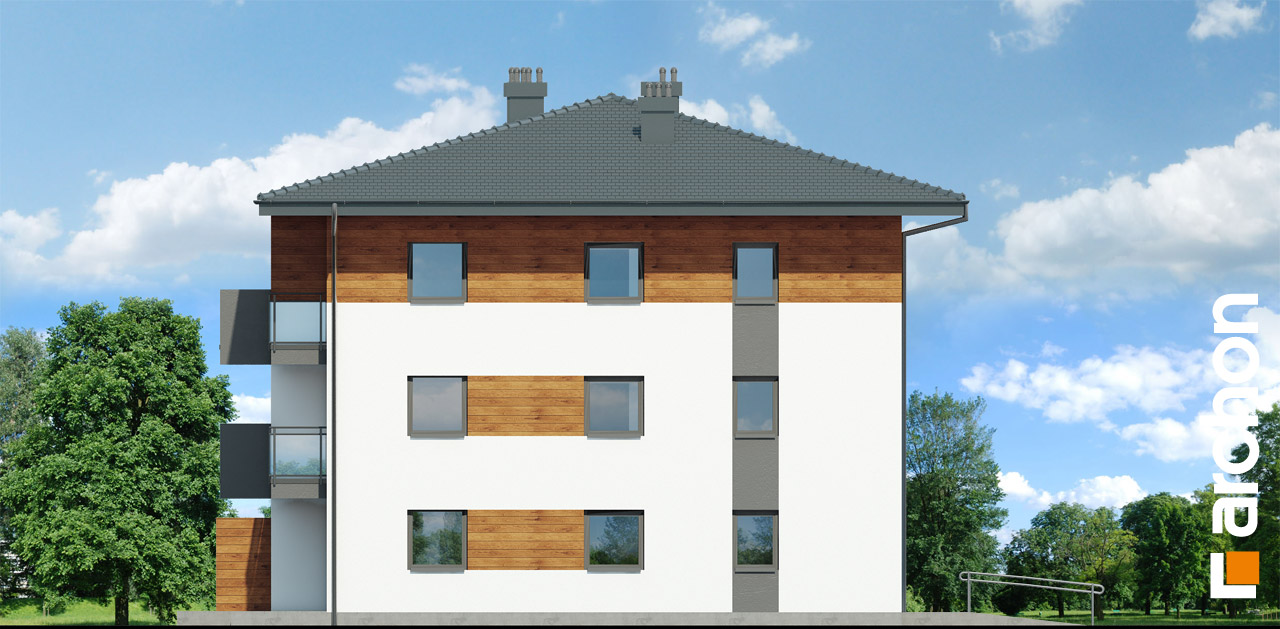

Elewacja boczna projekt dom nad bulwarem 21 433b60ce4c0182842df1a8e7577d9089  265 Elewacja boczna

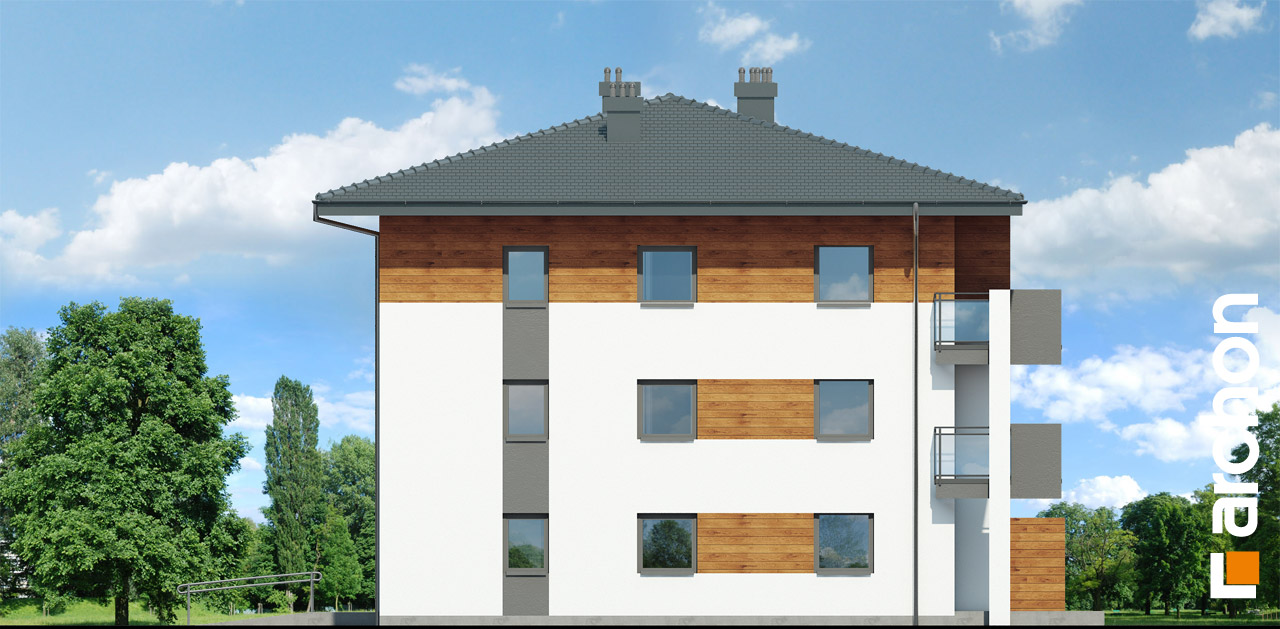

Elewacja boczna projekt dom nad bulwarem 21 c40f575279765041c97d4e197a8e5e4c  266 Elewacja boczna

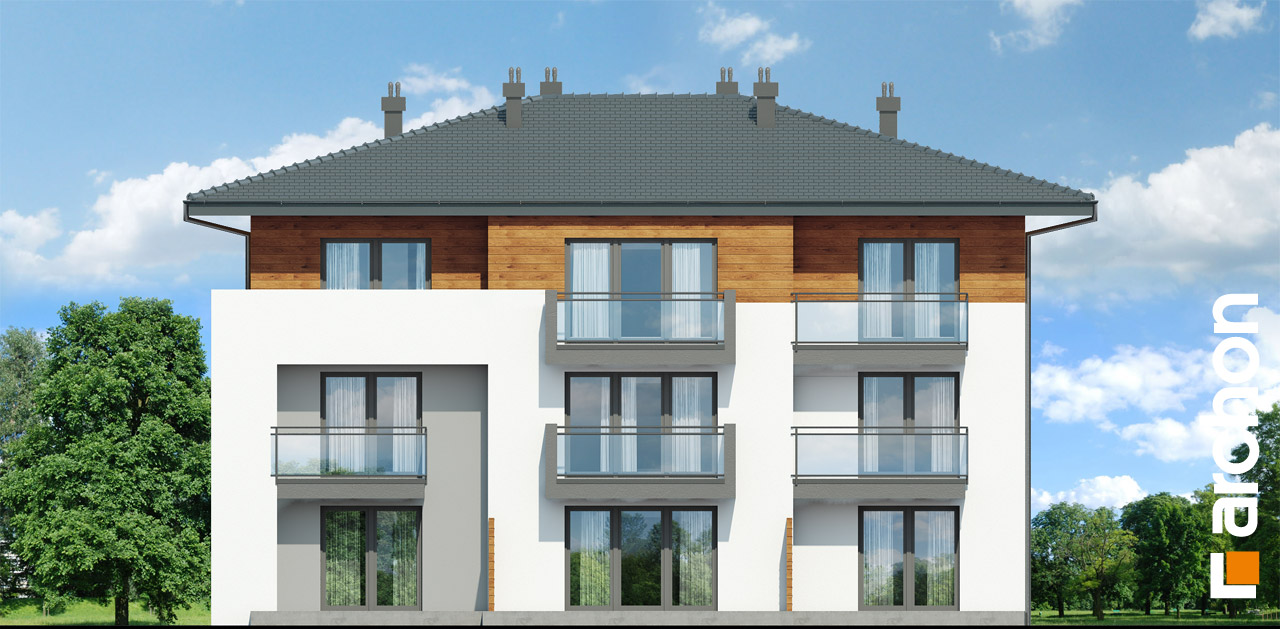

Elewacja ogrodowa projekt dom nad bulwarem 21 802ed3fa226f427bc3d6e162d2efe639  267 Elewacja ogrodowa

Dom nad bulwarem 21 to elegancki i nowoczesny budynek wielorodzinny. Zaprojektowano w nim 9 mieszkań, różniących się wielkością powierzchni użytkowej oraz dopasowanym do niej układzie funkcjonalnym. Znajdziemy tutaj 5 mieszkań o powierzchni ok. 60,00 m2, 3 mieszkania o powierzchni ok. 30,00 m2 oraz 1 mieszkanie o powierzchni ok. 55,00 m2. Wszystkie lokale są jasne i wygodne, z optymalnie wykorzystaną przestrzenią wewnętrzną, a duże hole ułatwiają komunikację. Projekt ten należy do kolekcji: projekty domów nowoczesnych oraz wielorodzinnych.
