Projekt domu Dom nad bulwarem 5

21 800 zł  21 350 zł
(17 357,72 zł netto)
gotowy projekt Dom nad bulwarem 5 widok 1
Budynek wielorodzinny piętrowy
  • Powierzchnia 658,63 m²

Do końca promocji:
2019 08 01 stopwatch 01
21 800 zł
21 350 zł (17 357,72 zł netto)
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PIWNICA
161,83 (169,10)
1. Klatka schodowa 8,39 (15,66)
2. Korytarz 8,12
3. Pom. gospodarcze 19,36
4. Pom. gospodarcze 21,54
5. Pom. gospodarcze 19,36
6. Garaż 42,53
7. Garaż 42,53
PARTER
165,87
1. Klatka schodowa 15,83
2. Mieszkanie 60,05
3. Mieszkanie 29,91
4. Mieszkanie 60,08
PIĘTRO
165,11
1. Klatka schodowa 15,83
2. Mieszkanie 59,80
3. Mieszkanie 29,65
4. Mieszkanie 59,83
PIĘTRO 2
165,11
1. Klatka schodowa 15,83
2. Mieszkanie 59,80
3. Mieszkanie 29,65
4. Mieszkanie 59,83

Dane projektu Domu nad bulwarem 5

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 16 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Dodatkowe Informacje

W części nadziemnej budynku zaprojektowano 9 mieszkań, w tym: 6 mieszkań o powierzchni ok. 60m2 oraz 3 mieszkania ok. 30m2. W podpiwniczeniu zlokalizowano 4 stanowiska parkingowe i 3 pomieszczenia gospodarcze.

Galerie zdjęć z realizacji (4)

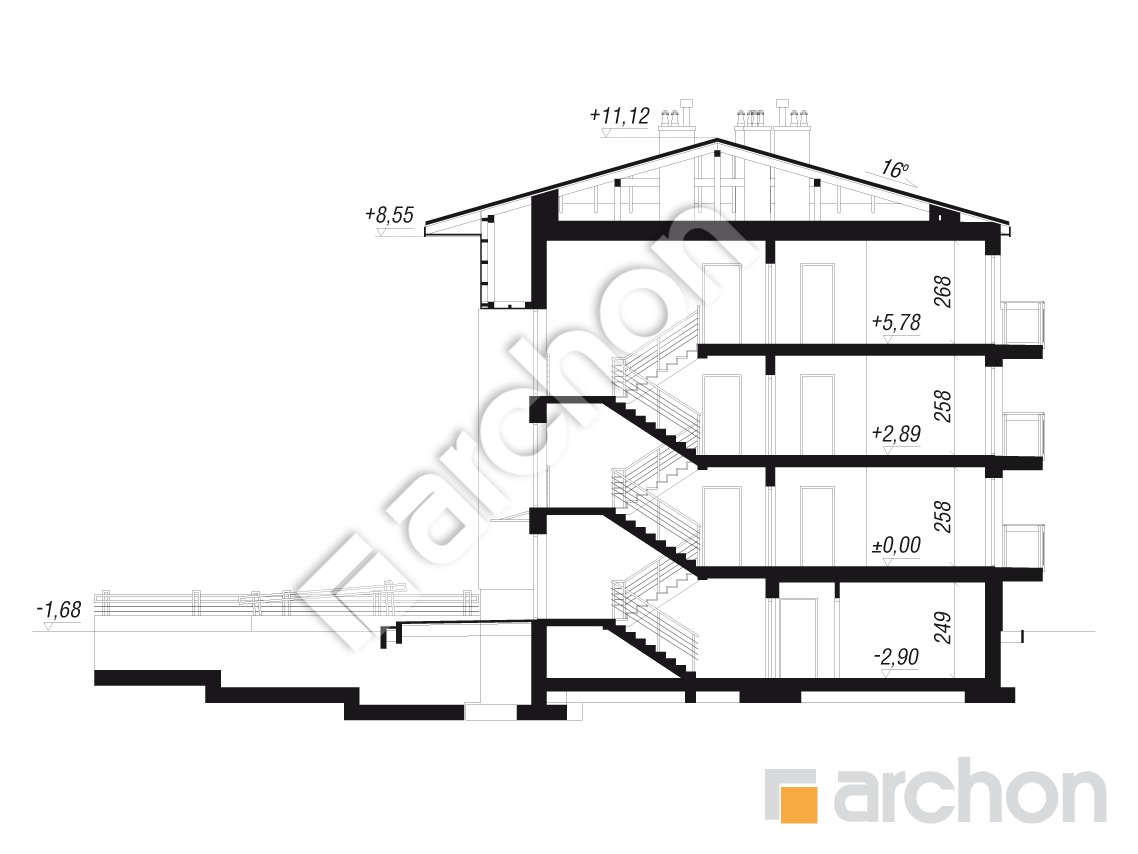

Przekrój

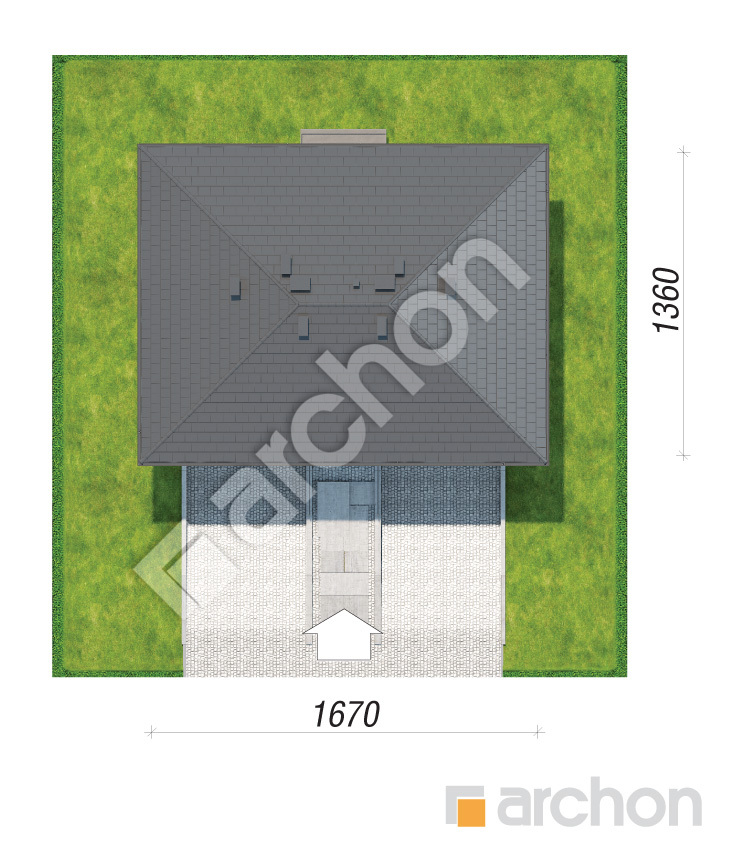

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

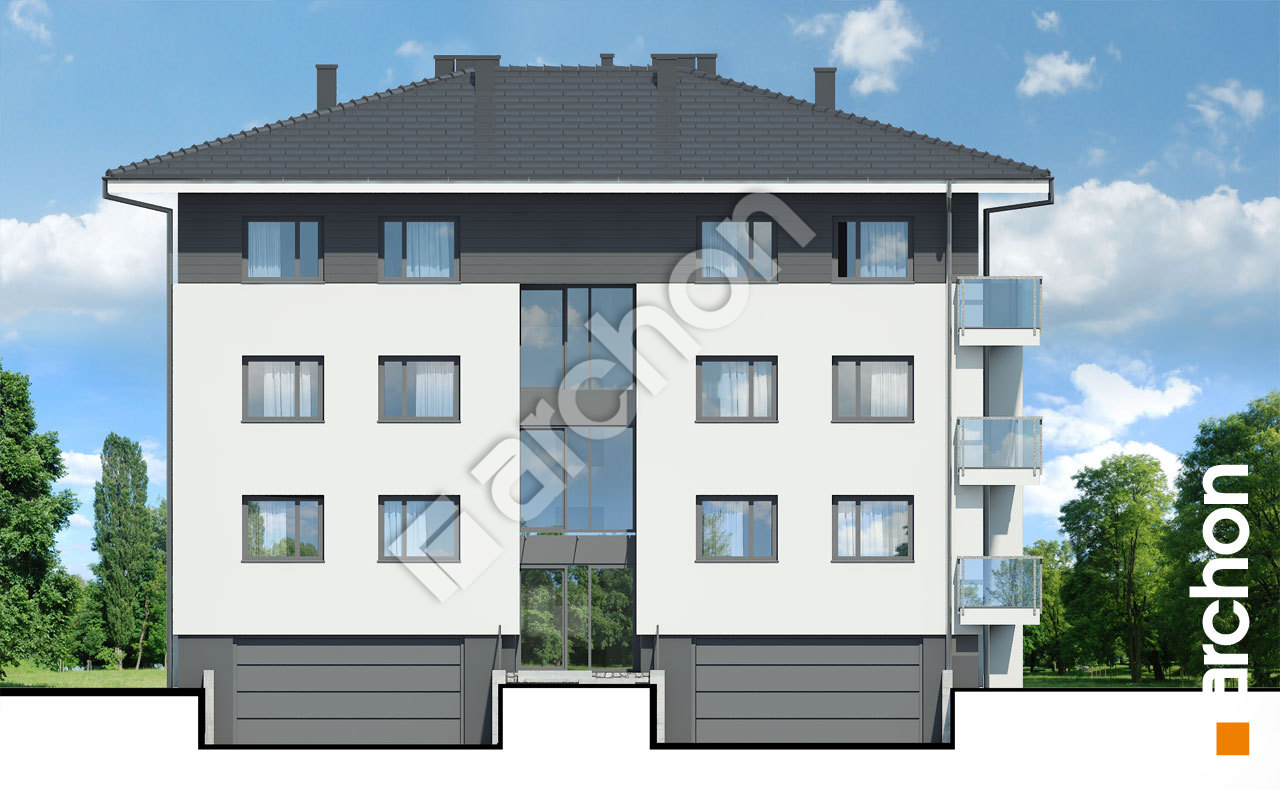

zobacz lustrzane odbicie Elewacja frontowa projekt dom nad bulwarem 5 da19da952941ca74ecb49baafc6683f7  264 Elewacja frontowa

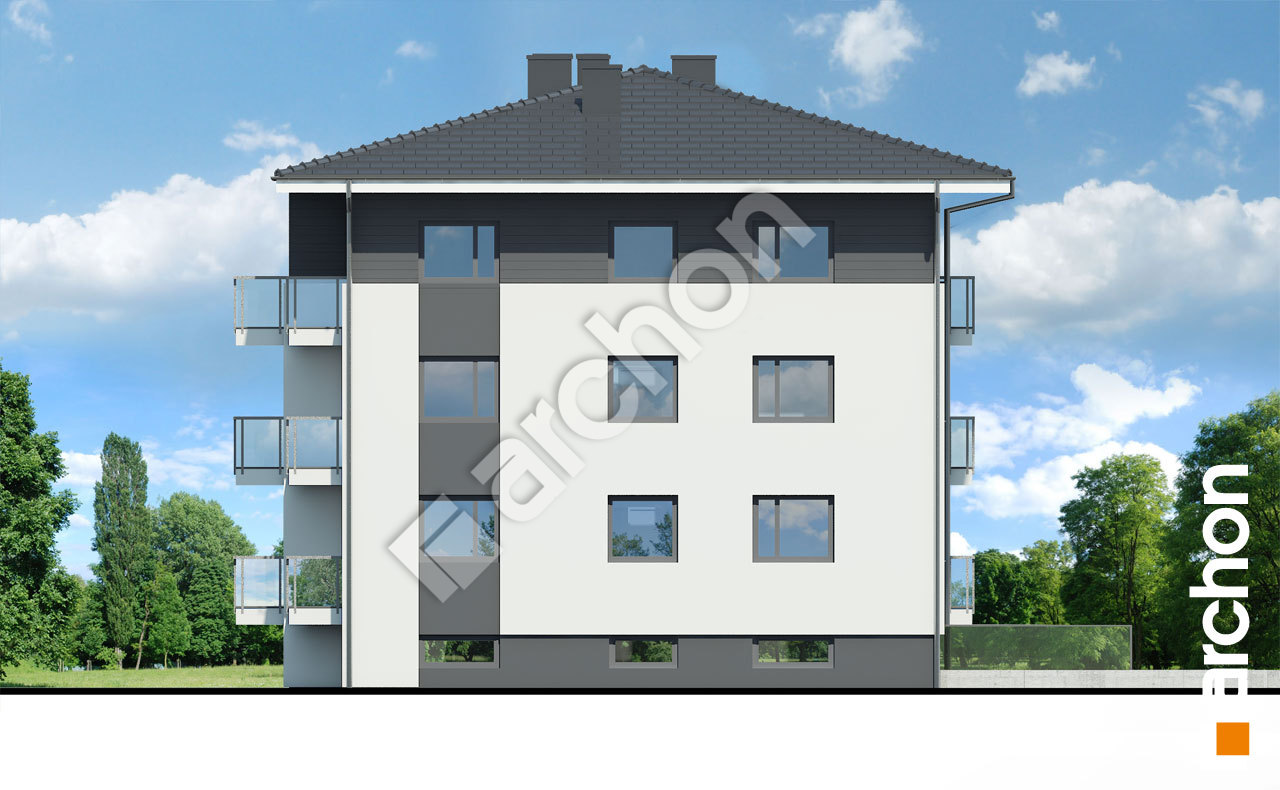

Elewacja boczna projekt dom nad bulwarem 5 91585efa98bb032d259627df029b653a  265 Elewacja boczna

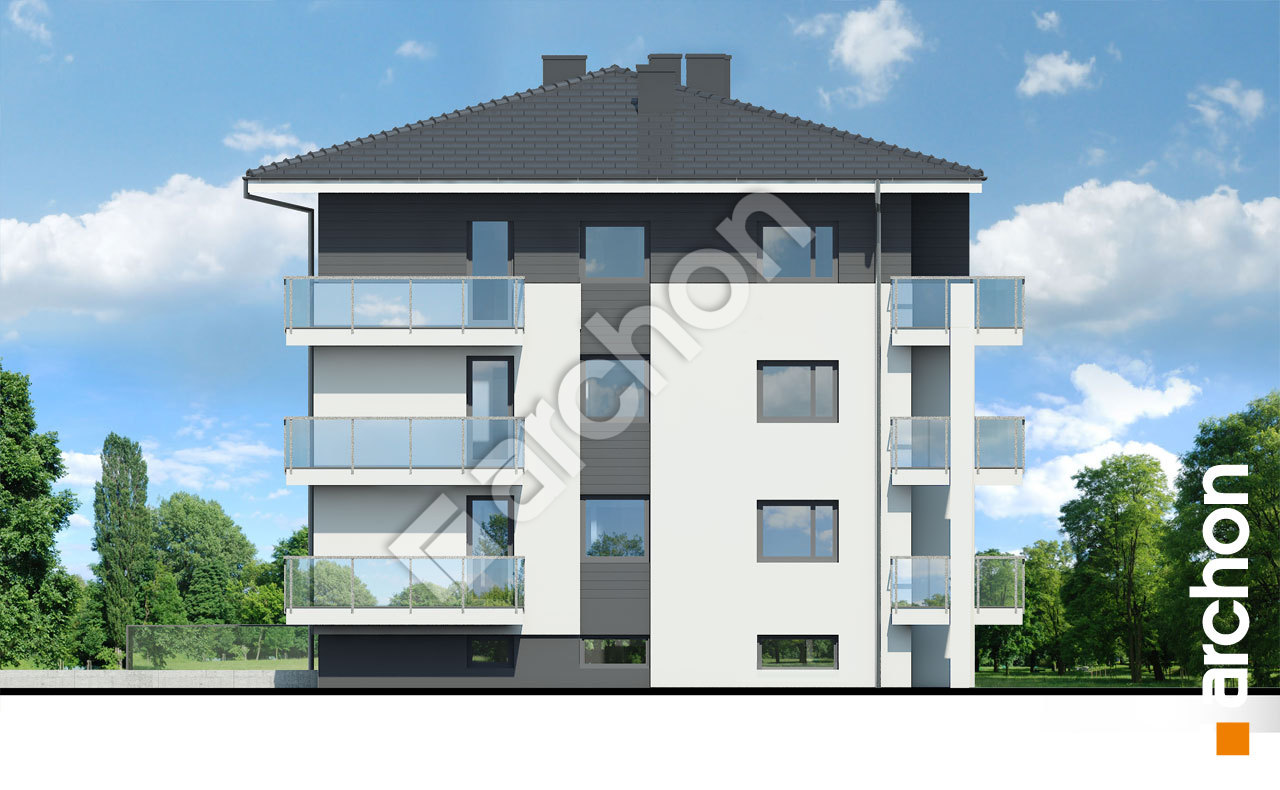

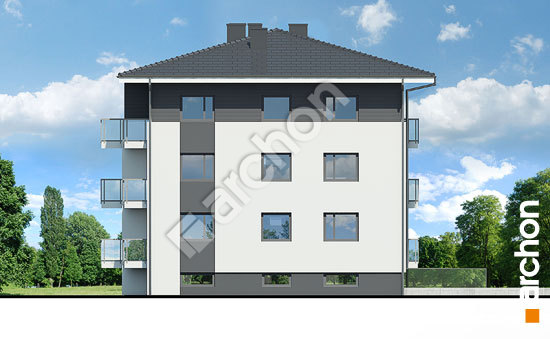

Elewacja boczna projekt dom nad bulwarem 5 be829a36055589ddbdd207dcbb57e21e  266 Elewacja boczna

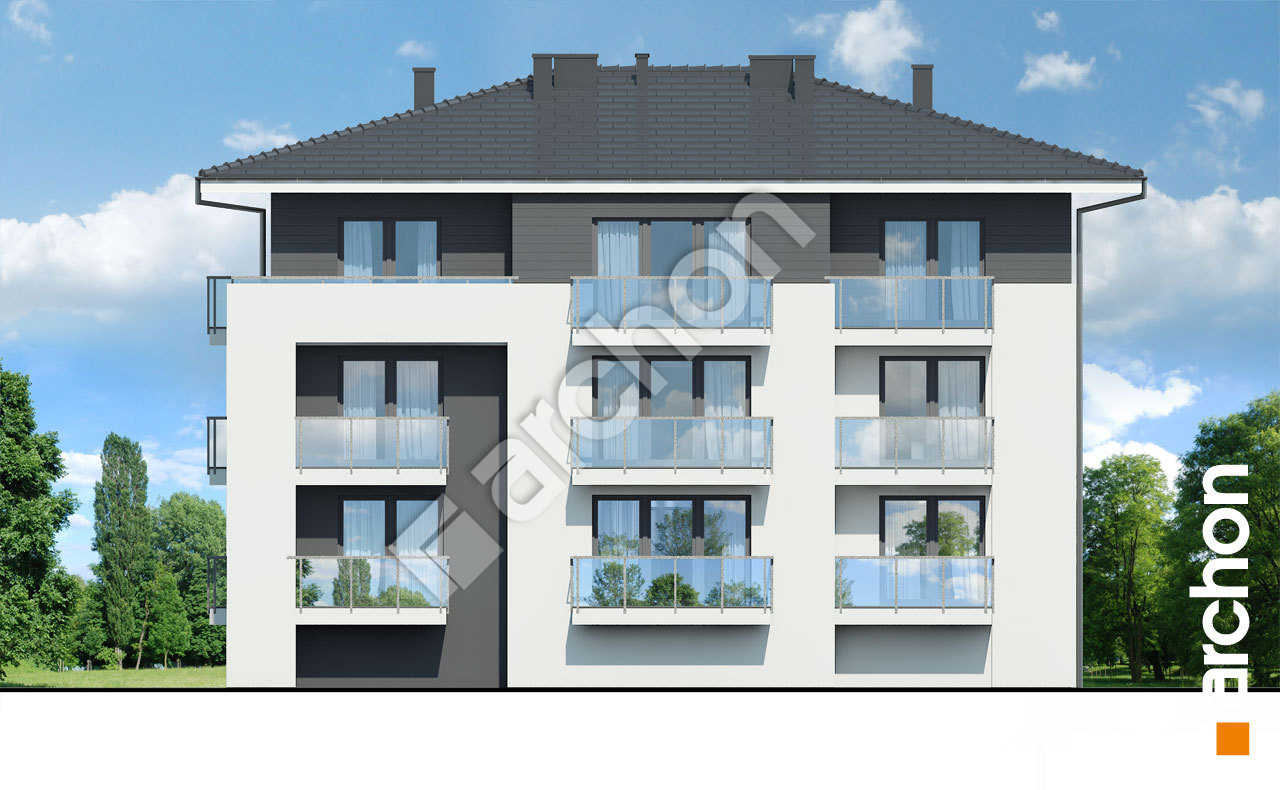

Elewacja ogrodowa projekt dom nad bulwarem 5 4a20fc2fdc4527721c047c0b44f3f7ae  267 Elewacja ogrodowa

Projekt domu mieszkalnego wielorodzinnego, podpiwniczonego do zabudowy wolnostojącej. Budynek o trzech pełnych kondygnacjach nadziemnych, zawierający łącznie 9 mieszkań. W podpiwniczeniu zaprojektowano 4 miejsca garażowe oraz pomieszczenia gospodarcze, które można zaaranżować na komórki lokatorskie. Na każdym piętrze znajdują się dwa trzypokojowe mieszkania oraz jedno mieszkanie dwupokojowe o powierzchniach od ok. 30m2 do ok. 60m2. Elastyczny układ funkcjonalny i konstrukcyjny pozwala modyfikować każde z mieszkań, a klienci poszukujący większego metrażu mogą łączyć sąsiednie lokale. Umożliwiają to przyjęte w projekcie sprawdzone rozwiązania i technologie, czym charakteryzują się wszystkie projekty domów wielorodzinnych w naszej kolekcji. Program funkcjonalny mieszkań umożliwia elastyczną ich aranżację dla zapewnienia różnorodnych i indywidualnych potrzeb mieszkalnych. Lokale są ustawne, przestronne i dobrze doświetlone. Każde z nich posiada balkon. Bryła budynku została zaprojektowana w stylu współczesnym, charakteryzującym się prostą i elegancką formą, czerpiącym z tradycji architektury rezydencjonalnej. Projekt domu wielorodzinnego jest przemyślany tak, by zapewnić mieszkańcom maksimum komfortu i wygody a deweloperom bezproblemową i ekonomiczną realizację. Projekt należy do kolekcji: projekty domów wielorodzinnych, projekty domów nowoczesnych, projekty domów dla deweloperów.
