Projekt domu Dom nad bulwarem 9 (B)

20 500 zł  20 100 zł
(16 341,46 zł netto)
gotowy projekt Dom nad bulwarem 9 (B) widok 1
Budynek wielorodzinny z częścią usługową, do zabudowy bliźniaczej piętrowy
  • Powierzchnia 486,43 m²
  • Min. wymiary działki 24,0 x 23,3 m
Koszty budowy

531 700 zł


Do końca promocji:
White
20 500 zł
20 100 zł (16 341,46 zł netto)
  ZAMÓW 400 zł TANIEJ
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego. Od 19.09.2021 r. obowiązującą formą dokumentacji projektowej będzie dokumentacja w 3 egzemplarzach. Jeśli chcą Państwo otrzymać projekt składający się z 3 egzemplarzy projektu architektoniczno-budowlanego oraz 3 egzemplarzy projektu technicznego prosimy o zaznaczenie takiej opcji na stronie z podziękowaniem za zamówienie (tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
19 września 2020 r. weszły w życie nowe przepisy Prawa budowlanego (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333). Najistotniejsza zmiana dotyczy formy projektu budowlanego. Od 19.09.2020 roku do 18.09.2021 roku obowiązują przepisy przejściowe, które dopuszczają dwie formy projektu budowlanego: 4 egzemplarze projektu architektoniczno-budowlanego lub 3 egzemplarze projektu architektoniczno-budowlanego oraz projekt techniczny. Począwszy od 19.09.2021 r. formą obowiązkową dokumentacji technicznej będzie forma składająca się z 3 egzemplarzy projektu architektoniczno-budowlanego i projektu technicznego. Jeśli będą Państwo wnioskować o pozwolenie na budowę po tym terminie, należy zamówić Projekt w nowej formie 3+3 (możliwość zaznaczenia takiej opcji na stronie z podziękowaniem za zamówienie tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektoniczngo
  • Projekt techniczny - zakres projektu kontrukcyjnego i projektów instalacji wewnętrznych

PARTER 175,58 (185,51)
1. Wiatrołap 4,76
2. Klatka schodowa 22,65 (32,58)
3. Pom. usługowe 58,33
4. Pom. usługowe 31,51
5. Pom. usługowe 58,33
PIĘTRO 161,30
1. Klatka schodowa 16,43
2. Mieszkanie 56,75
3. Mieszkanie 31,37
4. Mieszkanie 56,75
PODDASZE 149,55 (166,98)
1. Klatka schodowa 20,90 (20,90)
2. Mieszkanie 64,34 (73,06)
3. Mieszkanie 64,31 (73,02)

Dane projektu Domu nad bulwarem 9 (B)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 102 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zlokalizowano 5 mieszkań, w tym: 2 mieszkania o powierzchni około 56m2, 2 mieszkania około 64m2 oraz 1 mieszkanie około 30m2. Na parterze zaprojektowano 3 lokale usługowe - 2 o powierzchni około 60m2 oraz 1 o powierzchni około 30m2.

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

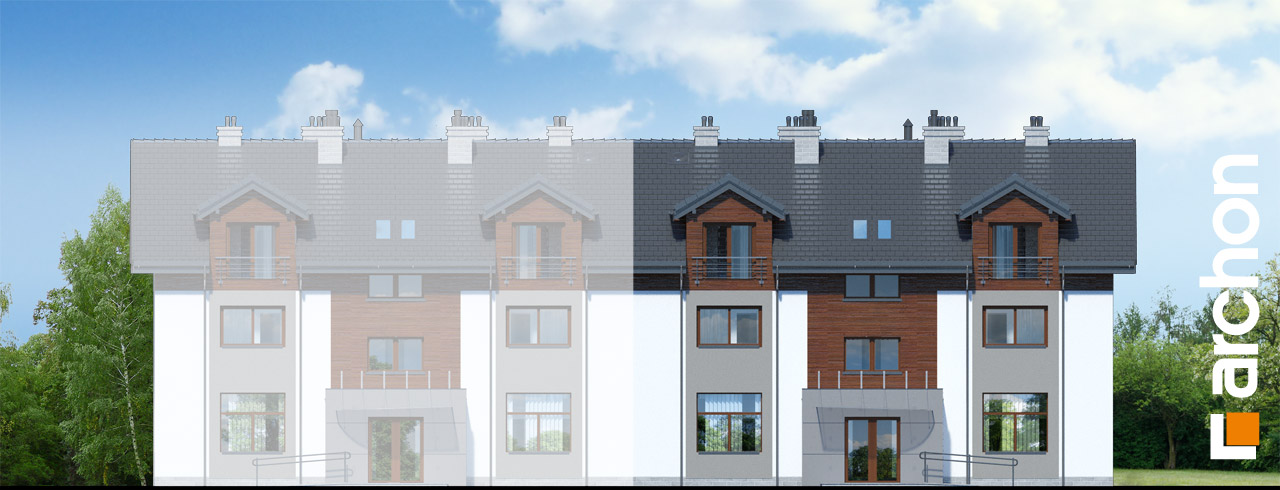

zobacz lustrzane odbicie White Elewacja frontowa

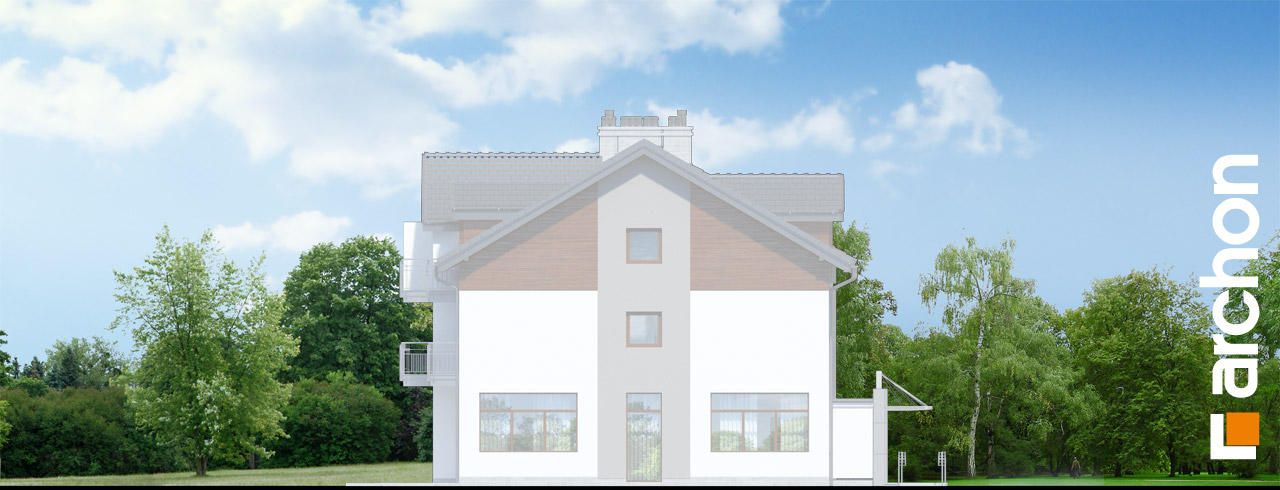

White Elewacja boczna

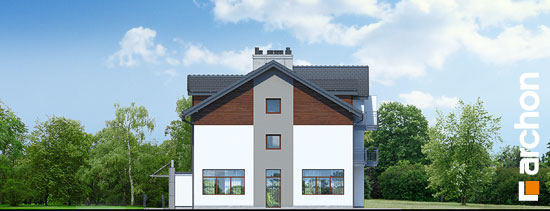

White Elewacja boczna
White Elewacja ogrodowa

Projekt domu wielorodzinnego mieszkalno - usługowego, niepodpiwniczonego. Budynek o trzech kondygnacjach nadziemnych wraz z poddaszem użytkowym, przeznaczony do zabudowy bliźniaczej. W budynku znajduje się łącznie 5 mieszkań znajdujących się na piętrze i poddaszu. Ponadto na parterze zlokalizowano 2 lokale komercyjne o powierzchni 57 m2 i jeden o powierzchni 31 m2. Lokale usługowe posiadają niezależne wejścia. Powierzchnie użytkowe mieszkań kształtują się od 31 m2 (jednopokojowe na I piętrze), poprzez 57 m2 i (dwa dwupokojowe na I piętrze) do 64 m2 (dwa dwupokojowe na poddaszu). Każde z mieszkań można modyfikować lub łączyć sąsiednie lokale na co pozawalają przyjęte w projekcie sprawdzone rozwiązania i technologie, czym charakteryzują się wszystkie projekty domów wielorodzinnych w naszej kolekcji. Analogicznie jest z lokalami usługowymi, zaprojektowanymi z myślą o ich możliwym scalaniu. Wszystkie lokale posiadają niezależne ogrzewanie dwufunkcyjnymi piecami c.o. Mieszkania i lokale usługowe są ustawne, przestronne i dobrze doświetlone. Charakteryzują się niespotykaną funkcjonalnością i doskonałym wykorzystaniem przestrzeni. Każde mieszkanie posiada balkon lub taras. Projekt domu wielorodzinnego jest dokładnie przemyślany tak, by zapewnić mieszkańcom maksimum komfortu i wygody a deweloperom bezproblemową realizację. Bryła budynku została zaprojektowana w stylu klasycznym, charakteryzującym się prostą i elegancką formą.
