| Dostępność | Dostępny od ręki! |
|---|---|
| Extra Dodatki GRATIS | Zyskaj nawet 3 050 zł! |
| Budynek wielorodzinny z częścią usługową piętrowy | |
|---|---|
| Powierzchnia | 486,43 m2 |
|
Koszty budowy III kwartał 2019
500 800 zł
|
|
| PARTER | 175,58 | (185,51) |
|---|---|---|
| 1. Klatka schodowa | 27,41 | (37,34) |
| 2. Pom. usługowe | 58,33 | |
| 3. Pom. usługowe | 31,51 | |
| 4. Pom. usługowe | 58,33 |

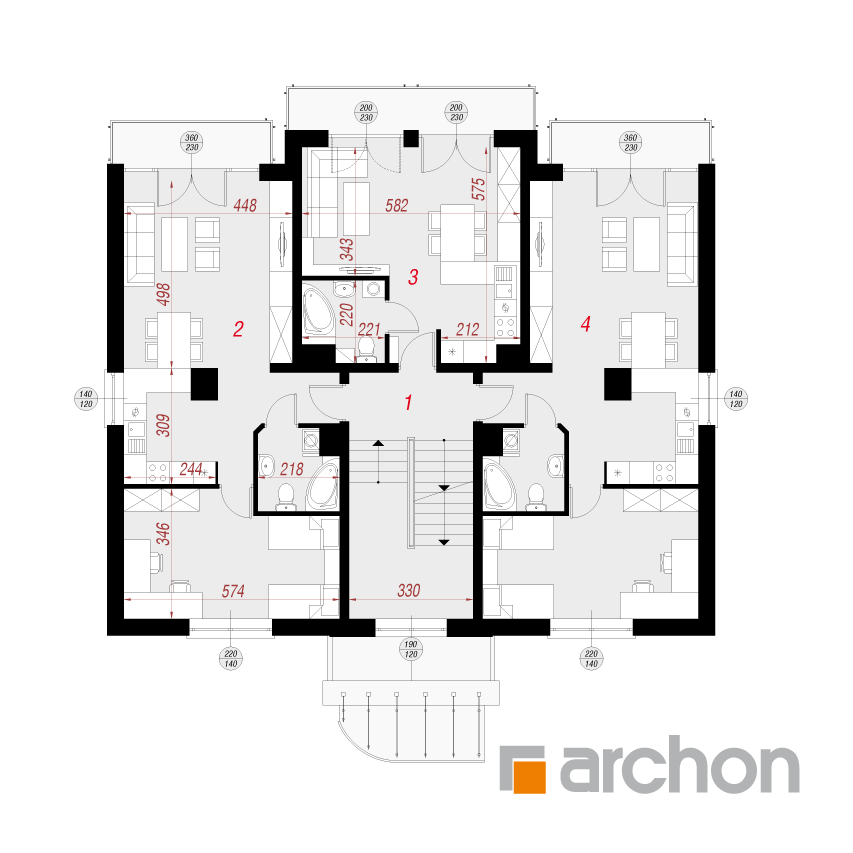

| PIĘTRO | 161,30 | |
|---|---|---|
| 1. Klatka schodowa | 16,43 | |
| 2. Mieszkanie | 56,75 | |
| 3. Mieszkanie | 31,37 | |
| 4. Mieszkanie | 56,75 |
| PODDASZE | 149,55 | (166,98) |
|---|---|---|
| 1. Klatka schodowa | 20,90 | (20,90) |
| 2. Mieszkanie | 64,34 | (73,06) |
| 3. Mieszkanie | 64,31 | (73,02) |
| Powierzchnia netto domu | 486,43 m2 |
| Powierzchnia użytkowa mieszkalna PUM | 273,52 m2 |
| Powierzchnia zabudowy | 218,48 m2 |
| Powierzchnia podłóg | 497,36 m2 |
| Powierzchnia całkowita | 639,06 m2 |
| Kubatura | 2180,55 m3 |
| Wysokość budynku | 11,59 m |
| Powierzchnia dachu | 294,5 m2 |
|
pozostałe parametry budynku w zakładce kosztorys |
|
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:
- ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 102 cm
- dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
- kocioł: piecyki gazowe w mieszkaniach
| EP |
< 85 [kWh/(m2*rok)] |
| Uściany | < 0,23 W/(m2*K) |
| Udachu | < 0,18 W/(m2*K) |
W budynku zaprojektowano 5 mieszkań, w tym: 1 mieszkanie o powierzchni około 30m2, 2 mieszkania o powierzchni około 56m2 oraz 2 mieszkania o powierzchni około 64m2. Na parterze zlokalizowano pomieszczenia usługowe o łącznej powierzchni około 148m2.
Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.
pobierz obrys pdf pobierz obrys dxf

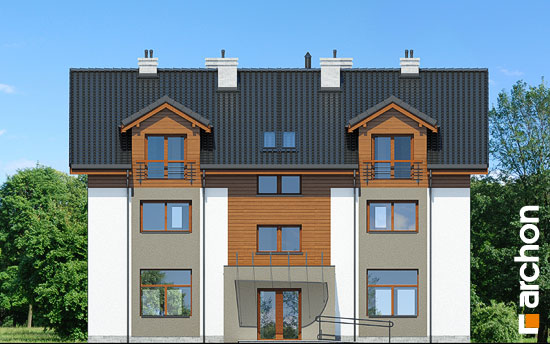

Elewacja frontowa

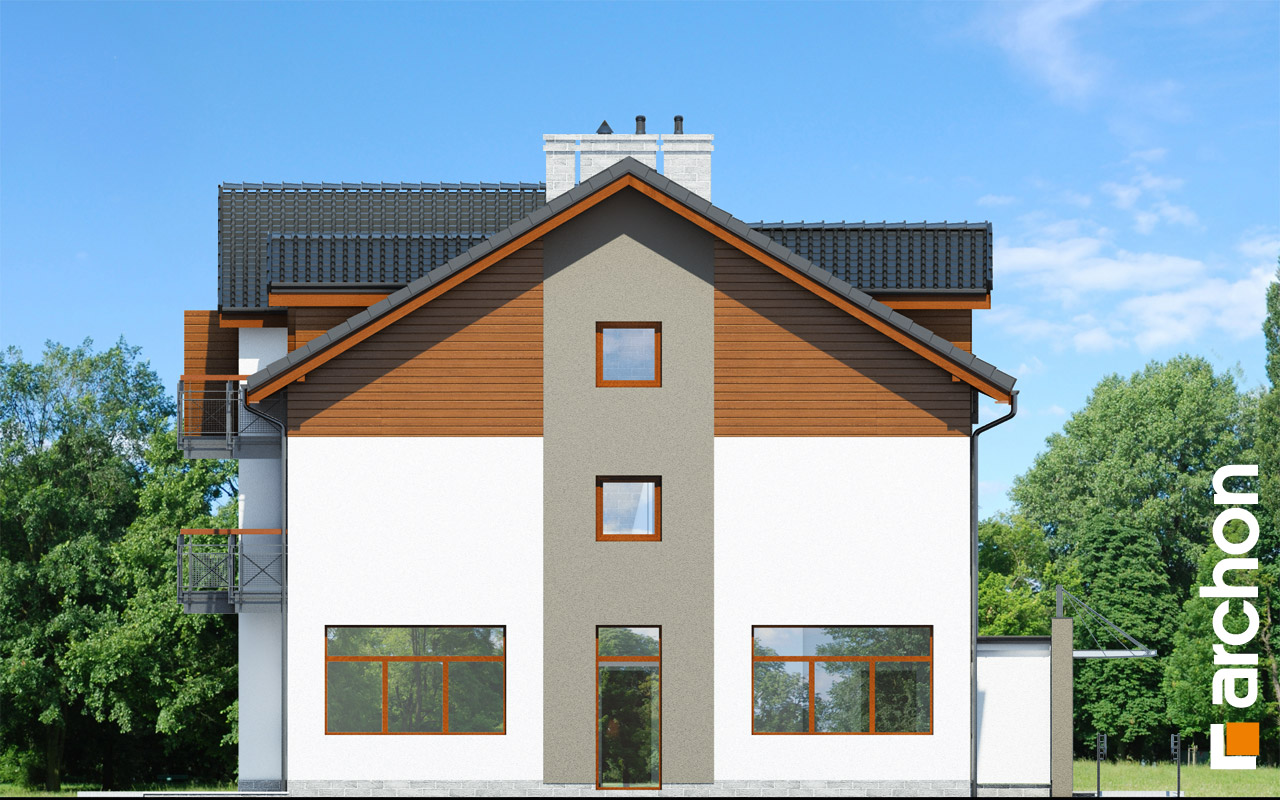

Elewacja boczna

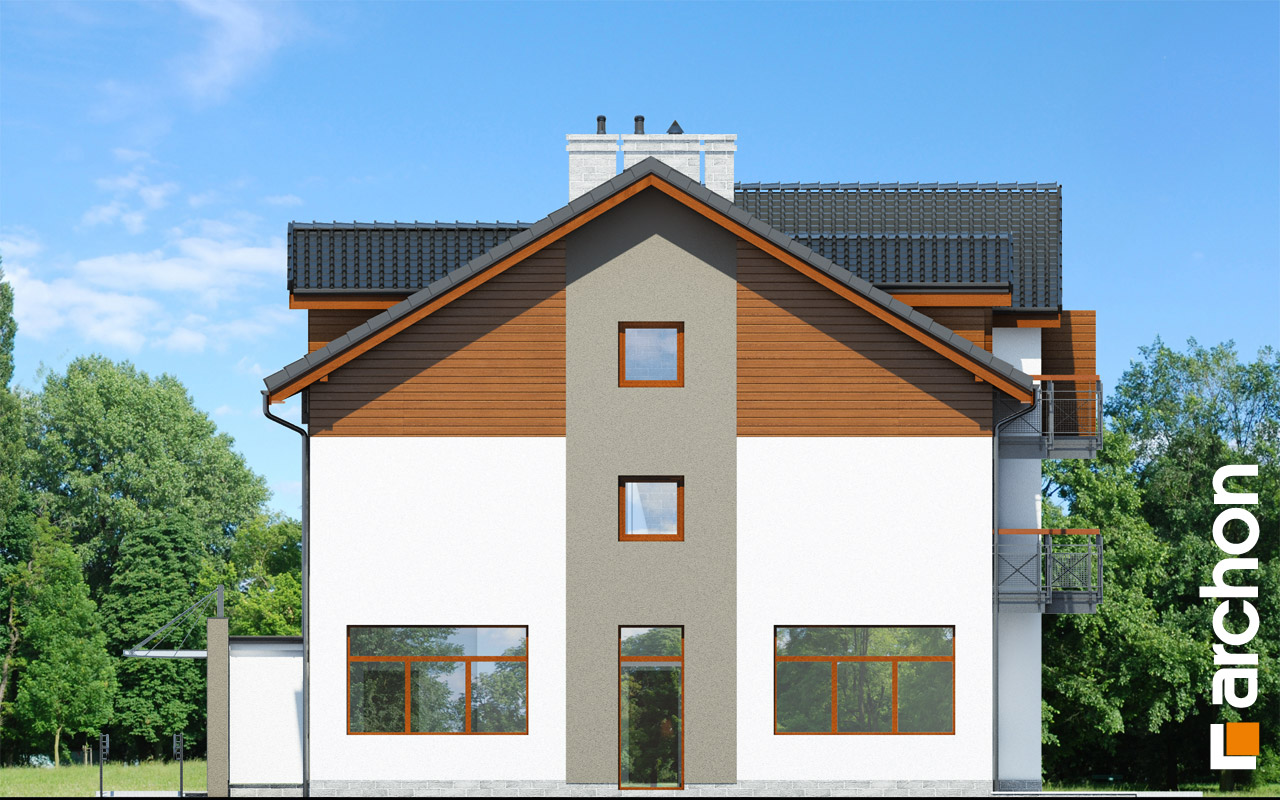

Elewacja boczna

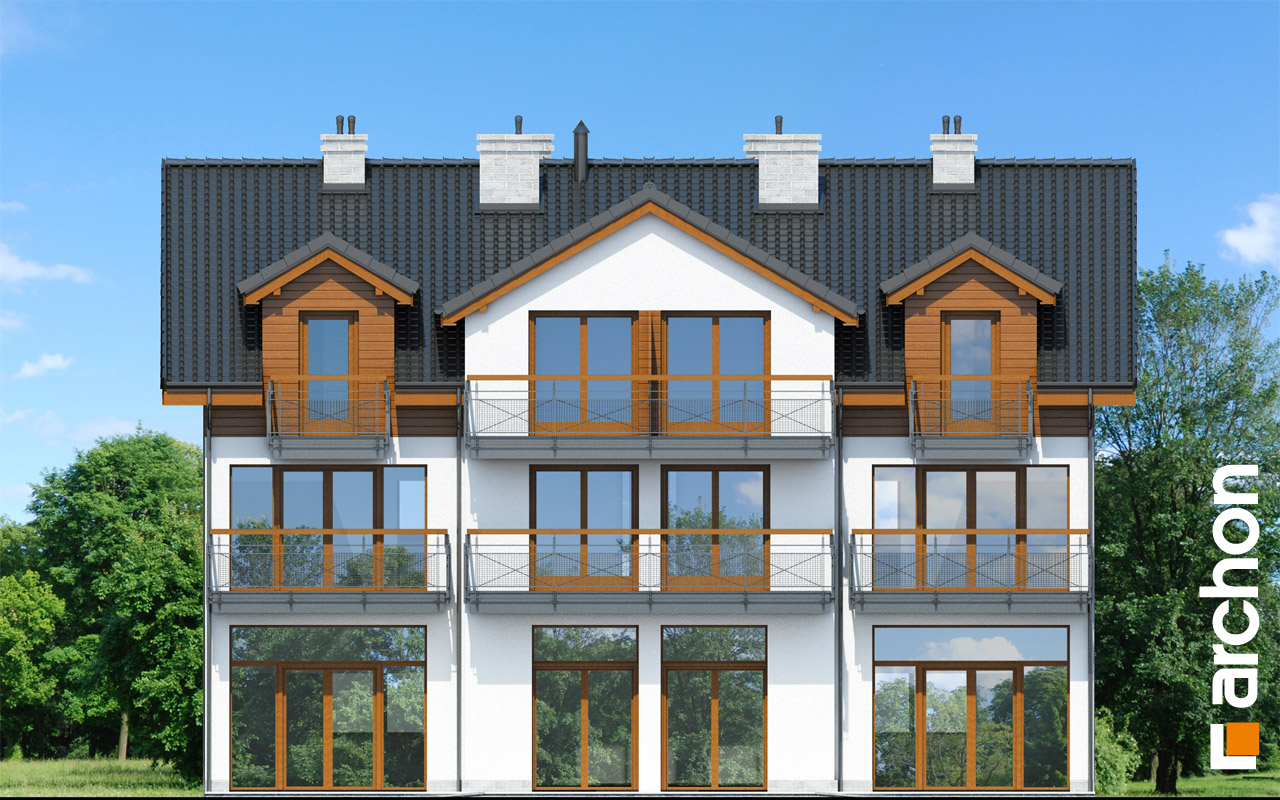

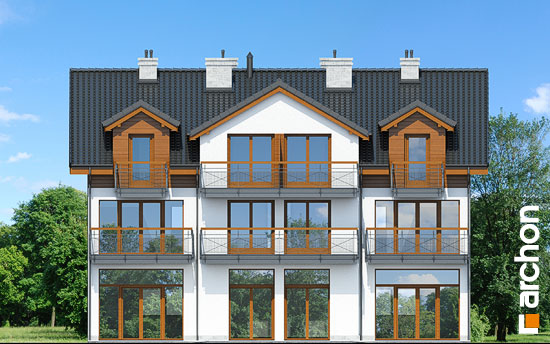

Elewacja ogrodowa
