Projekt domu Dom pod opuncją 2 (GE)

4 130 zł  3 630 zł
(2 951,22 zł netto)
gotowy projekt Dom pod opuncją 2 (GE) widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

  • Powierzchnia domu 144,33 m²
  • Powierzchnia garażu 24,07 m²
  • Powierzchnia kotłowni 6,08 m²
  • Min. wymiary działki 20,1 x 24,0 m
  • 19,1 x 23,0 m
  • Likwidacja okna w garażu. Likwidacja okien w ścianie tylnej i doprojektowanie okien połaciowych w sypialni na poddaszu.

Do końca promocji:
2019 08 01 stopwatch 01
4 130 zł
3 630 zł (2 951,22 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  419,00 zł 269 zł
NOWOŚĆ! Projekt na zamówienie

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900
Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 269 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

PARTER
108,95 (113,04)
1. Wiatrołap 3,78
2. Korytarz 8,54
3. Spiżarnia 2,56 (6,65)
4. Kuchnia 11,74
5. Salon + Jadalnia 36,76
6. Pokój 11,94
7. Kotłownia 6,08
8. Łazienka 3,48
9. Garaż 24,07
PODDASZE
65,53 (76,51)
1. Schody 5,43
2. Korytarz 6,03
3. Pokój 9,97 (11,21)
4. Garderoba 2,50 (3,47)
5. Pom. gospodarcze 3,12 (4,19)
6. Garderoba 2,63 (3,60)
7. Pokój zabaw dla dzieci 10,60 (12,50)
8. Pokój 10,29 (12,22)
9. Pokój 10,29 (12,22)
10. Łazienka 4,67 (5,64)

Dane projektu Domu pod opuncją 2 (GE)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w garażu. Likwidacja okien w ścianie tylnej i doprojektowanie okien połaciowych w sypialni na poddaszu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 148 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
kocioł: gazowy
wentylacja: mechaniczna

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

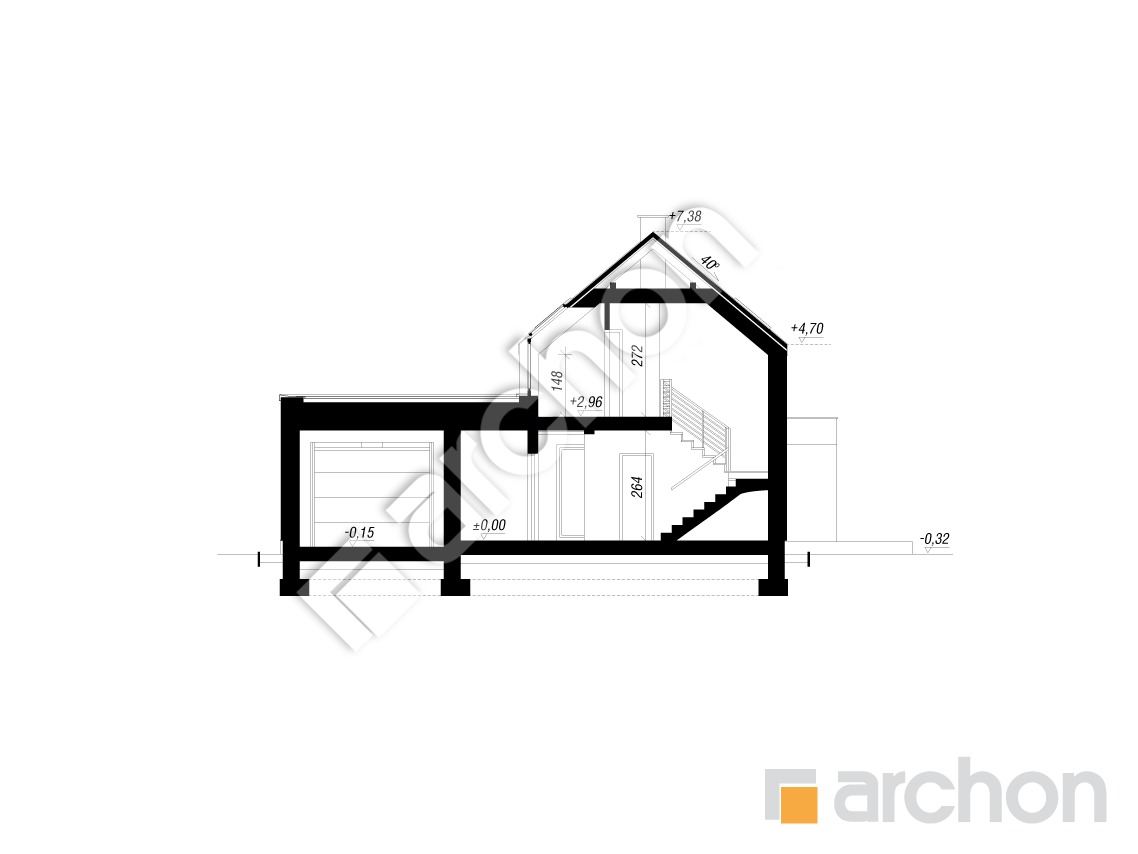

Przekrój

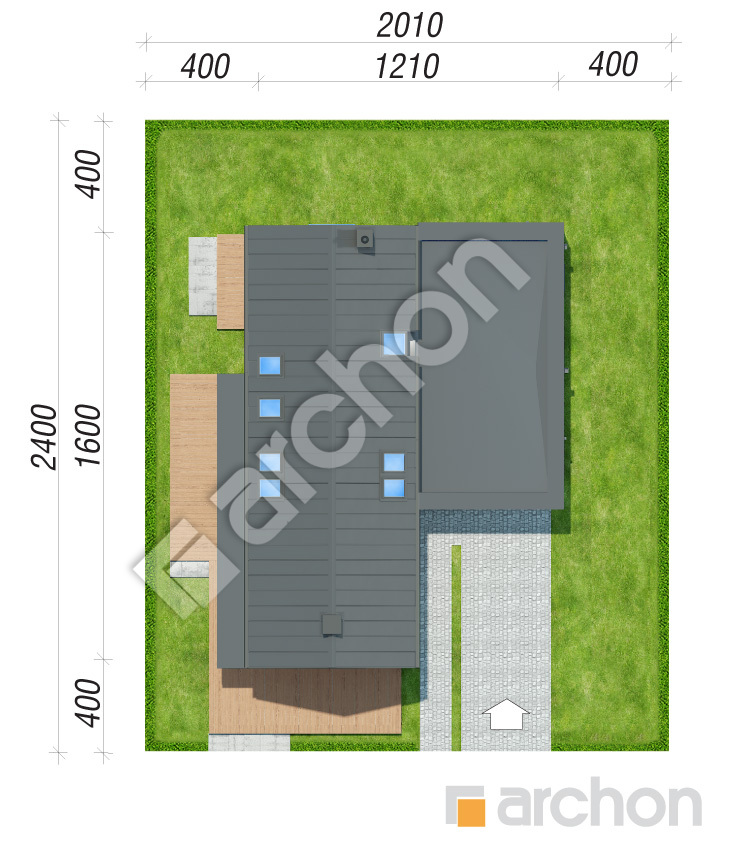

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

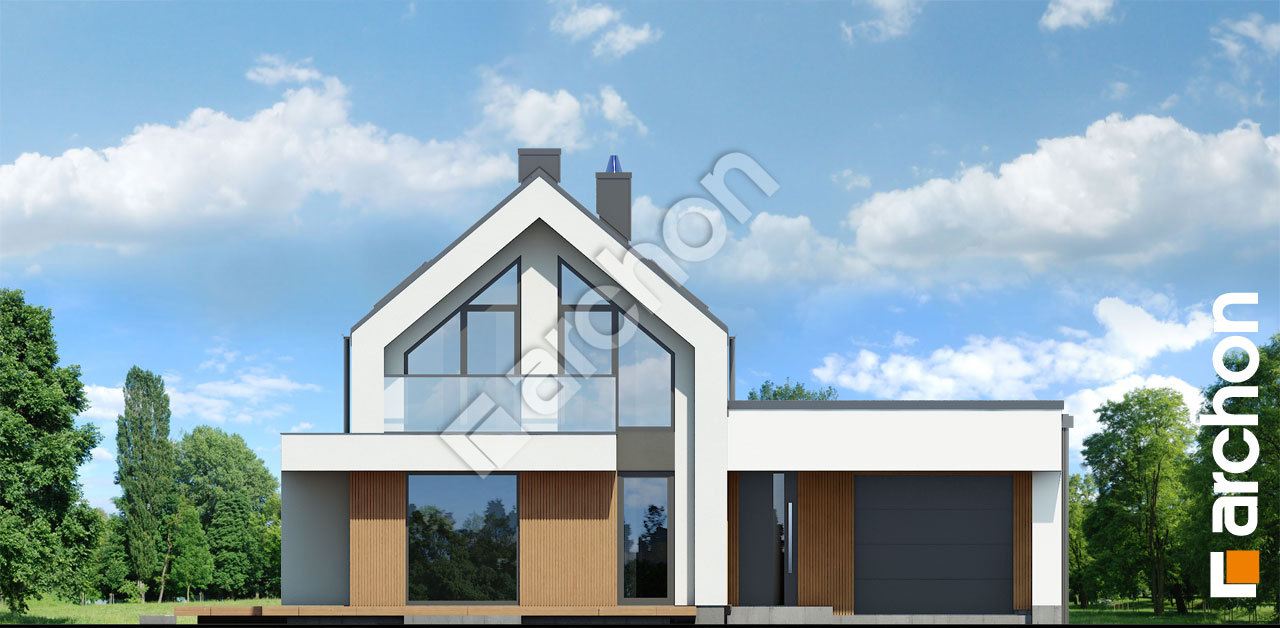

zobacz lustrzane odbicie Elewacja frontowa projekt dom pod opuncja 2 ge 2d10b51309768af96ae6326be81f283b  264 Elewacja frontowa

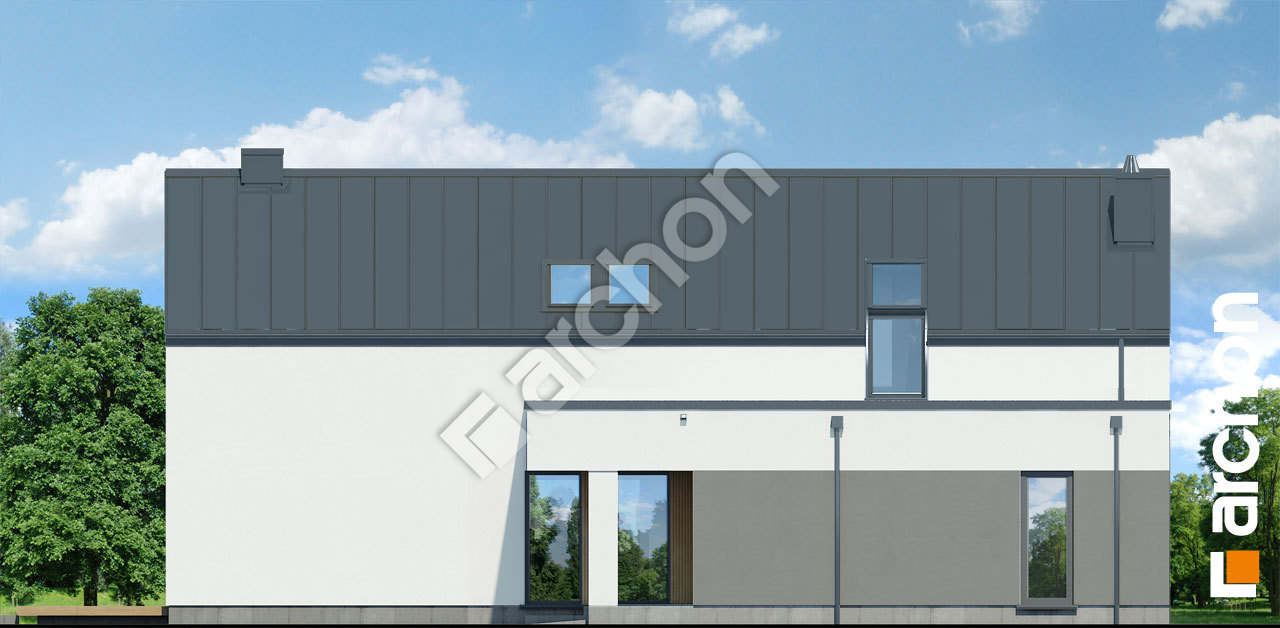

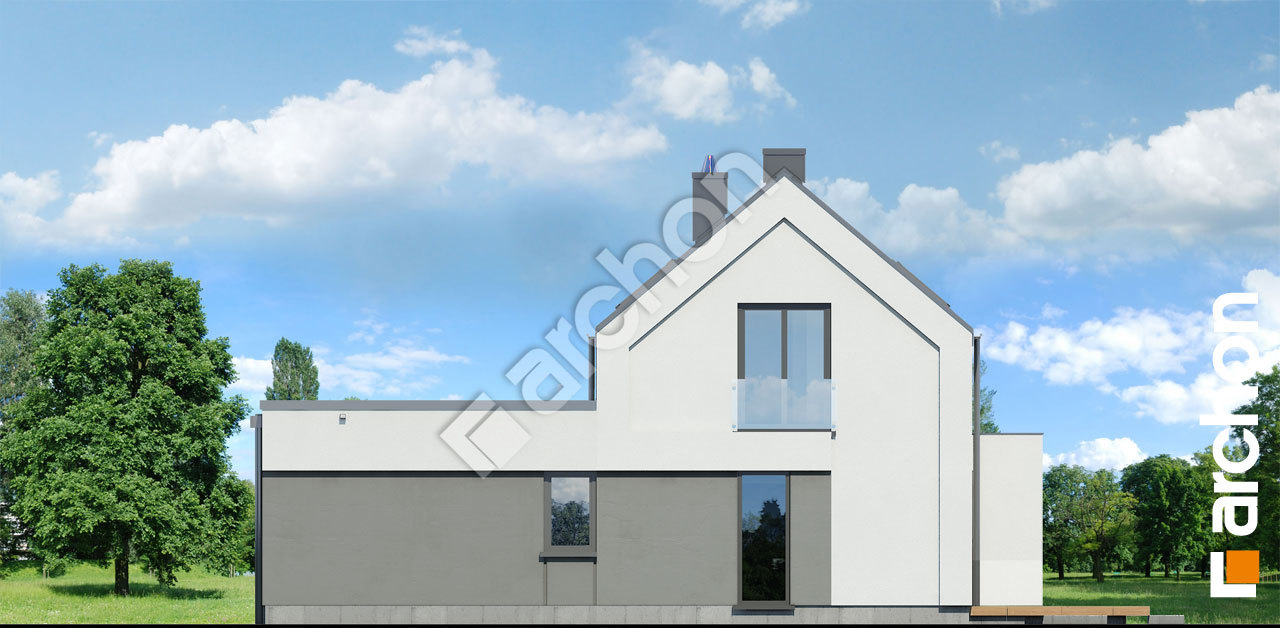

Elewacja boczna projekt dom pod opuncja 2 ge 00f808b96b46964443229681ba41b9b1  265 Elewacja boczna
Elewacja boczna projekt dom pod opuncja 2 ge 78ab97dc76084dd3956aacfcfd481c4c  266 Elewacja boczna

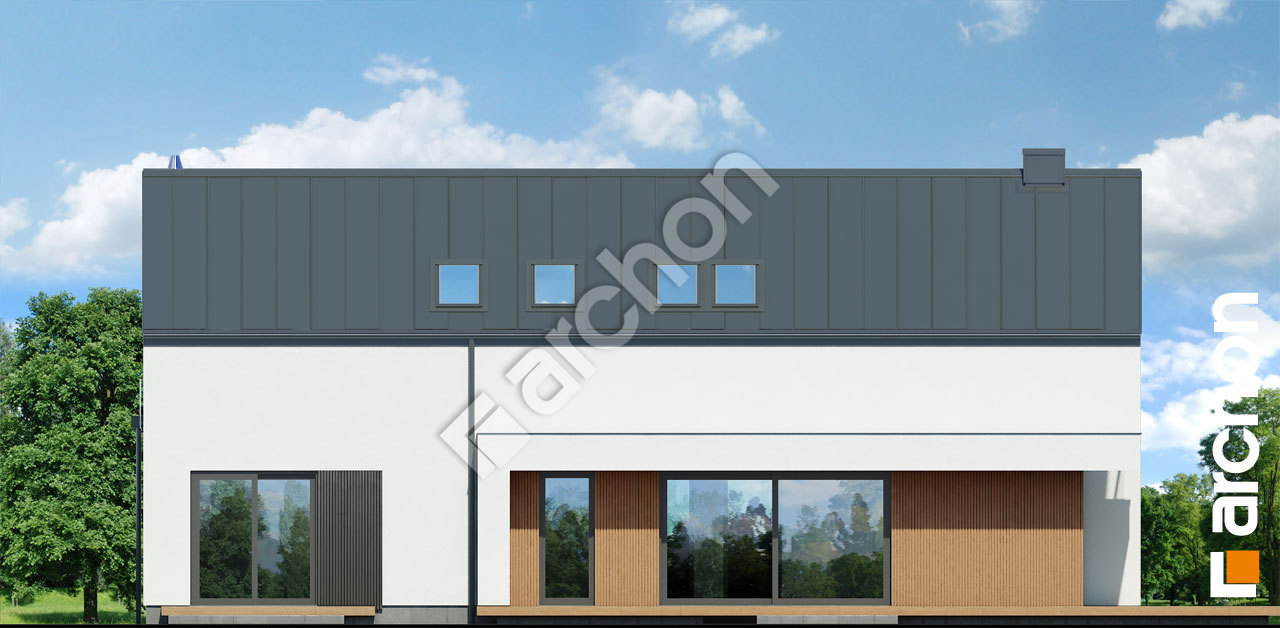

Elewacja ogrodowa projekt dom pod opuncja 2 ge e06f3d97577c6e836ab84f3361358303  267 Elewacja ogrodowa

Atrakcyjny projekt domu jednorodzinnego intryguje wyglądem w stylu nowoczesnej stodoły. Idealny dom dla osób szukających nietuzinkowej bryły na dość wąską działkę z wjazdem od strony południowej. Program funkcjonalny domu wzbogaca garaż jednostanowiskowy. Inwestorów zachwyci taras okalający frontową i boczną elewację domu, nad którym częściowe zadaszenie tworzy balon połączony z nowoczesną ramą. Walory dekoracyjne budynku podkreśla kompozycja współgrających ze sobą tynków elewacyjnych i drewnianej okładziny. Dodatkowym atutem projektu jest przewidziana w standardzie wentylacja mechaniczna. Wewnątrz domu, strefa dzienna zaplanowana została jako otwarta, słoneczna przestrzeń z wieloma przeszkleniami i wyjściami na taras. Jadalnia, zlokalizowana w centralnej części strefy dziennej, posiada dużo miejsca na obszerny stół, natomiast w salonie z przytulnym kominkiem przewidziano wygodną, narożną kanapę. Kuchnię można wyposażyć w praktyczną wyspę z blatem roboczym oraz miejscem do gotowania i jedzenia, a wzbogacająca program funkcjonalny spiżarnia, znajduje się pod schodami, w bliskim sąsiedztwie kuchni. Dodatkowy pokój z dostępem do tarasu można urządzić wedle uznania jako pokój gościnny lub gabinet. Z holu dostępna jest wygodna łazienka z prysznicem oraz obszerna kotłownia. Na poddaszu w prywatnej części domowników, przewidziane zostały dwa pokoje dla dzieci oraz poprzedzająca je strefa do zabaw z dużą ilością miejsca do aranżacji. Z obu pokoi dla dzieci można wyjść na wspólny balkon. Z korytarza dostępna jest komfortowa łazienka z wanną, wspólna garderoba oraz dodatkowe pomieszczenie gospodarcze. W drugiej części strefy nocnej znajduje się sypialnia rodziców z garderobą do prywatnego użytku, a szeroki portfenetr zapewnia doskonałe jej doświetlenie. Na parterze w wiatrołapie przewidziano miejsce na szafy, siedzisko oraz bezpośredni dostęp do garaż. Projekt „Domu pod opuncją 2 (GE)” należy do kategorii: projekty domów nowoczesnych, projekty domów z garażem jednostanowiskowym, projekty domów z gabinetem na parterze, projekty domów z wentylacją mechaniczną.
