Projekt domu  Dom pod pistacją 2 (R2)

Cena z kodem 7 940 zł (6 455,28 netto)
gotowy projekt Dom pod pistacją 2 (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
12 pokoi, 2 kuchnie, 4 łazienki, 2 kotłownie, garderoby, kominek, garaż

  • Powierzchnia domu 298,86 m²
  • Powierzchnia garażu 34,62 m²
  • Powierzchnia kotłowni 9,30 m²
  • Min. wymiary działki 31,43 x 20,42 m
  • 23,43 x 19,12 m
  • Likwidacja wykuszy.

STARA, NIŻSZA CENA z kodem rabatowym MIKOLAJ250
7 940 zł z VAT 23% (6 455,28 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 8 190 zł
Najniższa cena z 30 dni przed obniżką 7 840 zł
NOWA CENA już od 10 grudnia 8 640 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 700 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 619 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
PISTACJE KTÓRE KOCHACIE

PARTER
198,18 (199,48)
1. Wiatrołap 4,50
2. Garderoba 5,11
3. Salon + Jadalnia 35,24
4. Kuchnia 12,68
5. Pokój 11,84
6. Schody 4,15
7. Łazienka 3,61 (4,26)
8. Kotłownia 4,65
9. Garaż 17,31
10. Wiatrołap 4,50
11. Garderoba 5,11
12. Salon + Jadalnia 35,24
13. Kuchnia 12,68
14. Pokój 11,84
15. Schody 4,15
16. Łazienka 3,61 (4,26)
17. Kotłownia 4,65
18. Garaż 17,31
Pokaż powierzchnie pomieszczeń na rzucie
PODDASZE
144,60 (183,24)
1. Hol 8,47 (8,47)
2. Łazienka 8,24 (10,18)
3. Pokój 10,53 (13,87)
4. Garderoba 2,33 (2,33)
5. Pokój 13,68 (17,24)
6. Garderoba 2,20 (3,92)
7. Pokój 9,77 (12,95)
8. Pokój 17,08 (22,66)
9. Hol 8,47 (8,47)
10. Łazienka 8,24 (10,18)
11. Pokój 10,53 (13,87)
12. Garderoba 2,33 (2,33)
13. Pokój 13,68 (17,24)
14. Garderoba 2,20 (3,92)
15. Pokój 9,77 (12,95)
16. Pokój 17,08 (22,66)

Dane projektu Domu pod pistacją 2 (R2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykuszy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 97 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Garderoba (2), Kuchnia (4), Łazienka (7), Wiatrołap (10), Garderoba (11), Kuchnia (13), Łazienka (16); PODDASZE: Łazienka (2), Łazienka (10)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

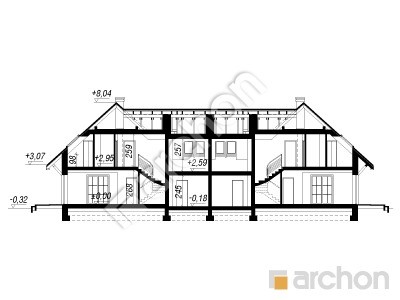

Przekrój

gotowy projekt Dom pod pistacją 2 (R2) przekroj budynku

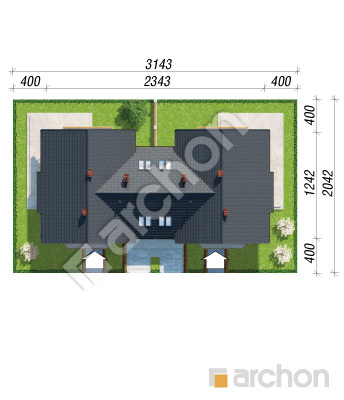

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

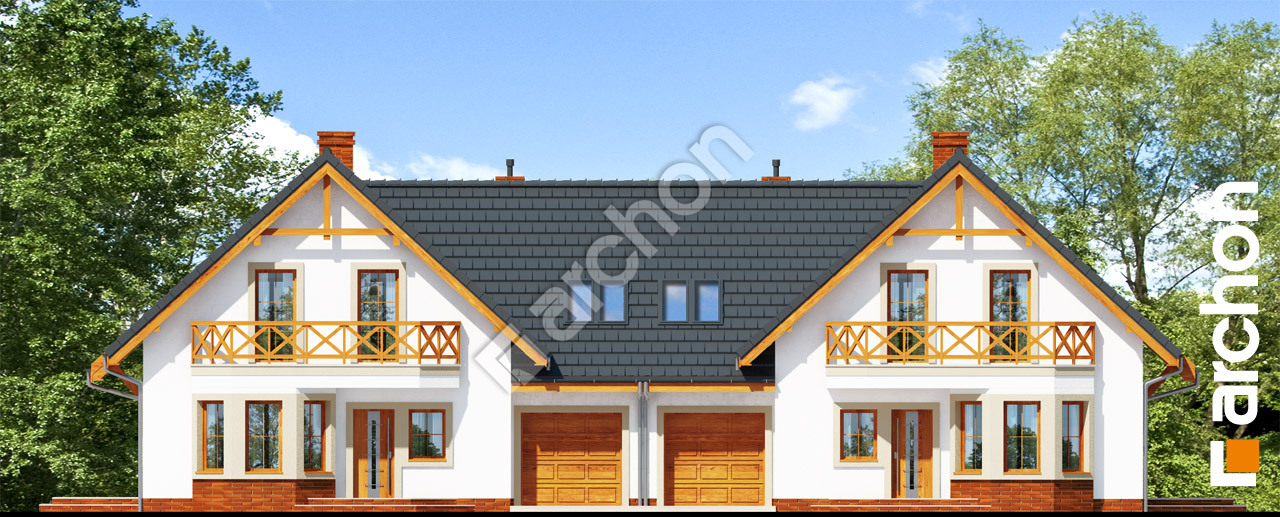

Elewacja frontowa projekt dom pod pistacja 2 r2 6c5da8b2e168d4ff07f1136fbbb78604  264 Elewacja frontowa

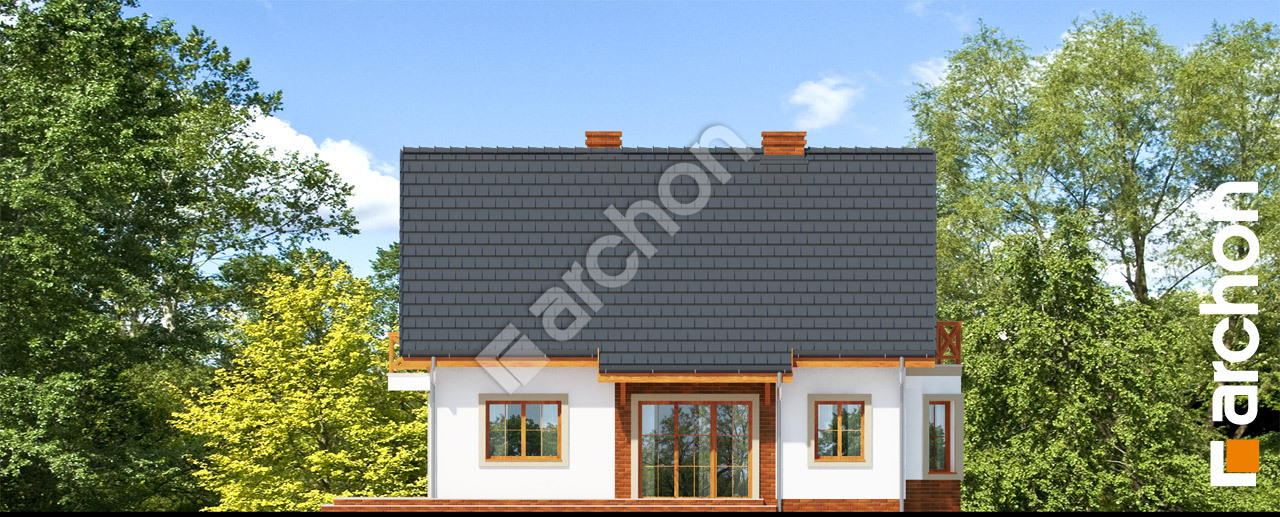

Elewacja boczna projekt dom pod pistacja 2 r2 ae6d8b08f703bd85210358fa4e7e39d7  265 Elewacja boczna

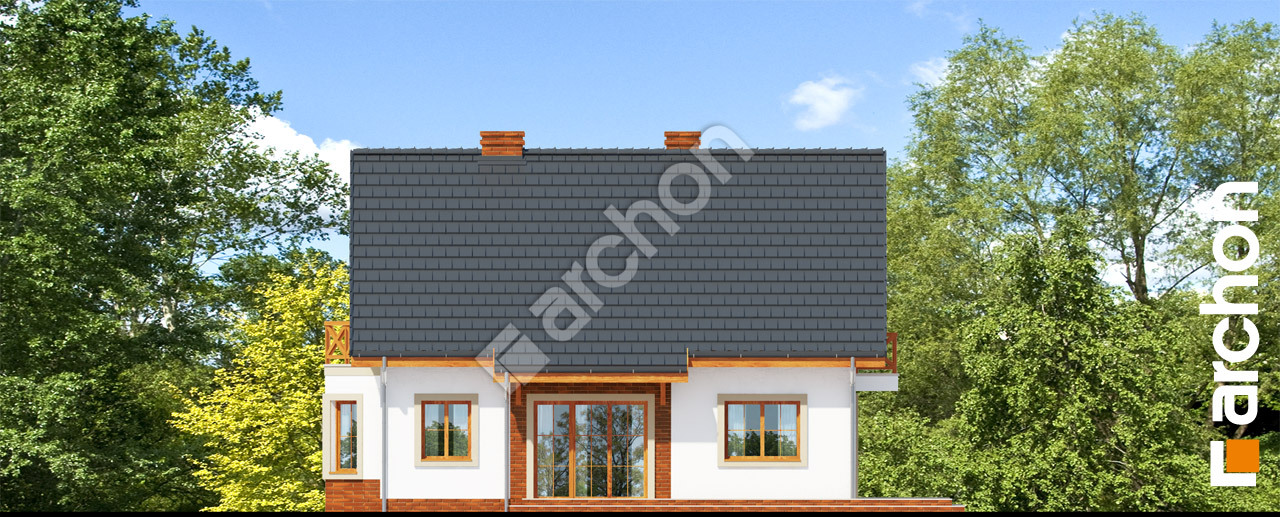

Elewacja boczna projekt dom pod pistacja 2 r2 da66db4b1a2e02f6adff357cde3ebdbe  266 Elewacja boczna

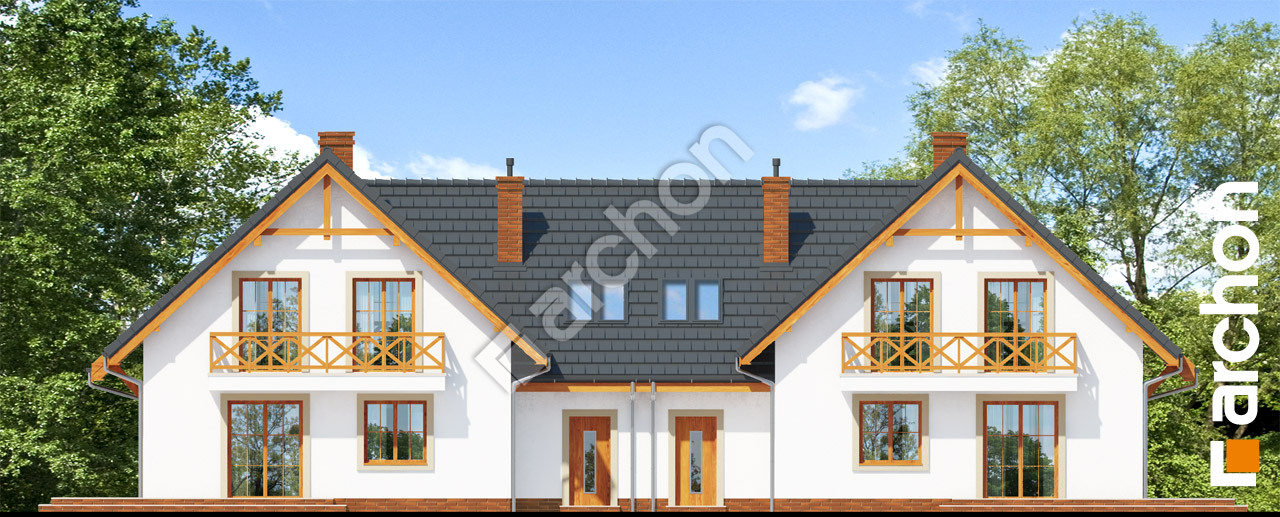

Elewacja ogrodowa projekt dom pod pistacja 2 r2 3266be3853ab82d9a12029581044479f  267 Elewacja ogrodowa

Atrakcyjny projekt domu dwurodzinnego (jednorodzinny dwulokalowy), o bardzo funkcjonalnym układzie wewnętrznym, możliwy do realizacji w dwóch etapach. Wykończenie elewacji opiera się na klasycznym połączeniu białego tynku z drewnianą stolarką i opaskami wokół okien. Liczne przeszklenia naturalnie łączą dom z otaczającym go ogrodem oraz efektownie doświetlają wszystkie pomieszczenia.
Strefa dzienna to reprezentacyjna, jasna przestrzeń, gdzie każdego dnia domownicy znajdą komfortowy odpoczynek. W obszernym salonie znajduje się miejsce na wygodny zestaw wypoczynkowy przed kominkiem i kinem domowym oraz duży stół rodzinny w pobliżu wyjścia na taras. Wielkość jadalni sprawia, że w czasie uroczystości rodzinnych lub świąt, istnieje możliwość swobodnego rozłożenia stołu dla większej liczby osób. Pięknie doświetlona kuchnia posiada własny aneks śniadaniowy w przeszklonym wykuszu, a jej atutem jest duża ilość blatów roboczych oraz półwysep kuchenny. Z salonu dostępny jest dodatkowy pokój, który doskonale sprawdzi się jako gabinet lub sypialnia gościnna, dzięki umieszczonej w pobliżu łazience z prysznicem. Z wiatrołapu przechodzimy do części gospodarczej domu, na którą składa się garderoba, garaż z jednym miejscem postojowym oraz kotłownia z funkcją pralni, posiadająca własne wyjście zewnętrzne.
Komfortowa strefa nocna została umieszczona na poddaszu domu. Mieszczą się tutaj cztery wyjątkowo ustawne sypialnie oraz ogólnodostępna łazienka z miejscem na narożną wannę, prysznic i dwie umywalki. Dwa z pokoi posiadają własne garderoby, pozostałe zaś dysponują przestrzenią pod pojemne szafy ścienne. Wyjścia na balkony oraz okna dachowe sprawiają, że wszystkie sypialnie są dobrze doświetlone. Zaprezentowany projekt domu posiada wersję jednorodzinną oraz do zabudowy bliźniaczej, należy też do popularnych kategorii: projekty domów dwurodzinnych, dwuetapowych oraz z dodatkowym gabinetem na parterze.
