Projekt domu Dom przy plantach 12 (P)

67 500 zł  67 100 zł
RABAT 400 zł
Budynek wielorodzinny piętrowy
  • Powierzchnia 2 248,44 m²
Koszty budowy
na IV kwartał 2020

2 466 200 zł


Do końca promocji:
White
67 500 zł
67 100 zł
  DO KOSZYKA
Aktualizacja dokumentacji - Projekt na zamówienie

Planowany termin ukończenia dokumentacji: 2021-02-05
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PIWNICA 473,46 (478,44)
1. Klatka schodowa 13,43 (15,83)
2. Szyb windowy 4,00
3. Pom. gospodarcze 3,90
4. Przedsionek 7,89 (7,98)
5. Pom. gospodarcze 39,55
6. Garaż 43,01
7. Garaż 15,55
8. Garaż 15,50
9. Garaż 15,55
10. Garaż 43,01
11. Garaż 35,34
12. Klatka schodowa 13,43 (15,83)
13. Szyb windowy 4,00
14. Pom. gospodarcze 3,90
15. Przedsionek 7,89 (7,98)
16. Pom. gospodarcze 39,55
17. Garaż 43,01
18. Garaż 15,55
19. Garaż 15,50
20. Garaż 15,55
21. Garaż 43,01
22. Garaż 35,34
PARTER 441,60
1. Wiatrołap 3,90
2. Klatka schodowa 23,76
3. Mieszkanie 45,69
4. Mieszkanie 58,76
5. Mieszkanie 46,89
6. Mieszkanie 41,80
7. Wiatrołap 3,90
8. Klatka schodowa 23,76
9. Mieszkanie 45,69
10. Mieszkanie 58,76
11. Mieszkanie 46,89
12. Mieszkanie 41,80
PIĘTRO 445,18
1. Klatka schodowa 23,90
2. Mieszkanie 52,46
3. Mieszkanie 58,46
4. Mieszkanie 46,48
5. Mieszkanie 41,40
6. Klatka schodowa 23,90
7. Mieszkanie 52,46
8. Mieszkanie 58,35
9. Mieszkanie 46,48
10. Mieszkanie 41,40
PODDASZE 443,02 (445,18)
1. Klatka schodowa 23,90
2. Mieszkanie 51,92 (52,46)
3. Mieszkanie 57,81 (58,35)
4. Mieszkanie 46,48
5. Mieszkanie 41,40
6. Klatka schodowa 23,90
7. Mieszkanie 51,92 (52,46)
8. Mieszkanie 57,81 (58,35)
9. Mieszkanie 46,48
10. Mieszkanie 41,40

Dane projektu Domu przy plantach 12 (P)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 163 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano łącznie 32 mieszkania: 8 trzypokojowych o powierzchni około 58 m2, 6 trzypokojowych o powierzchni około 52 m2, 10 dwupokojowych o powierzchni około 46 m2 oraz 8 mieszkań 2-pokojowych o powierzchni około 42 m2. Ponadto w budynku znajduje się łącznie 14 miejsc garażowych oraz 22 komórki lokatorskie. Budynek jest wyposażony w windę.

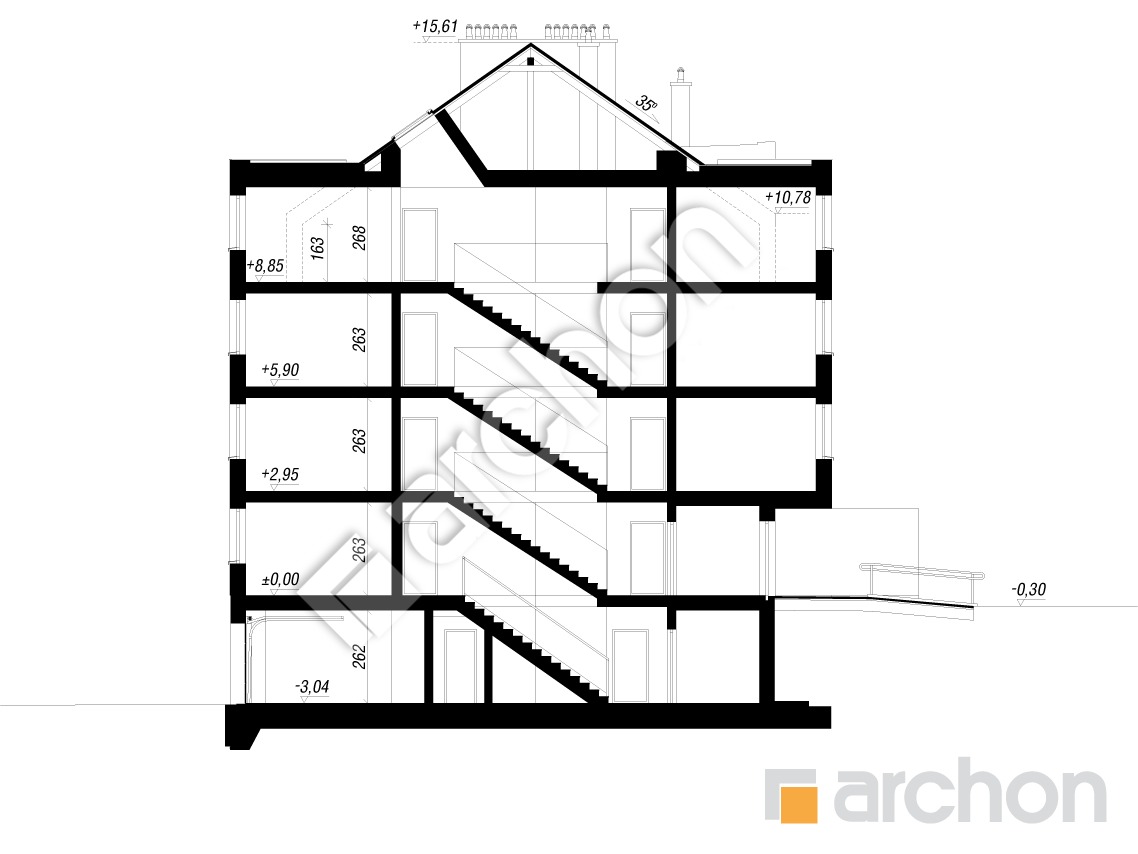

Przekrój

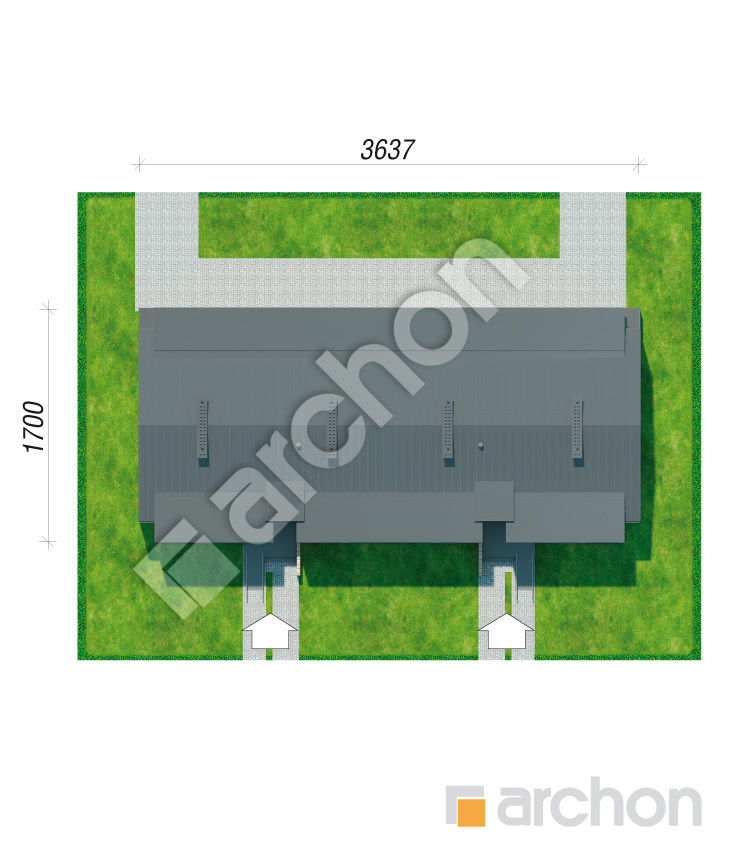

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

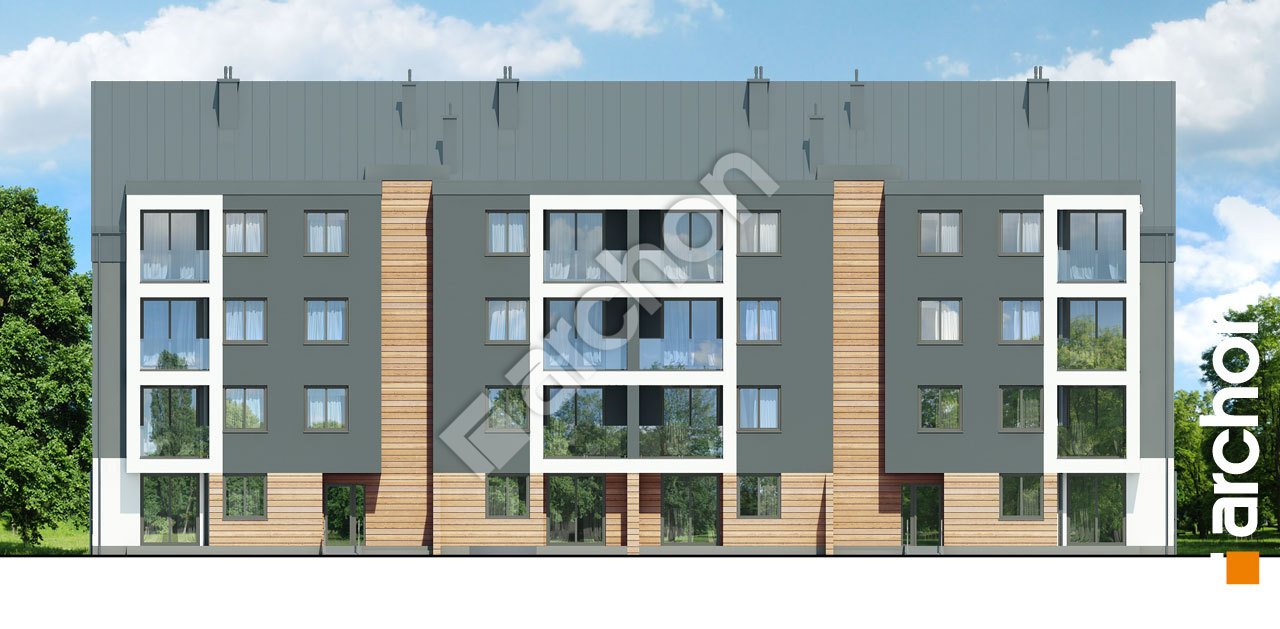

White Elewacja frontowa

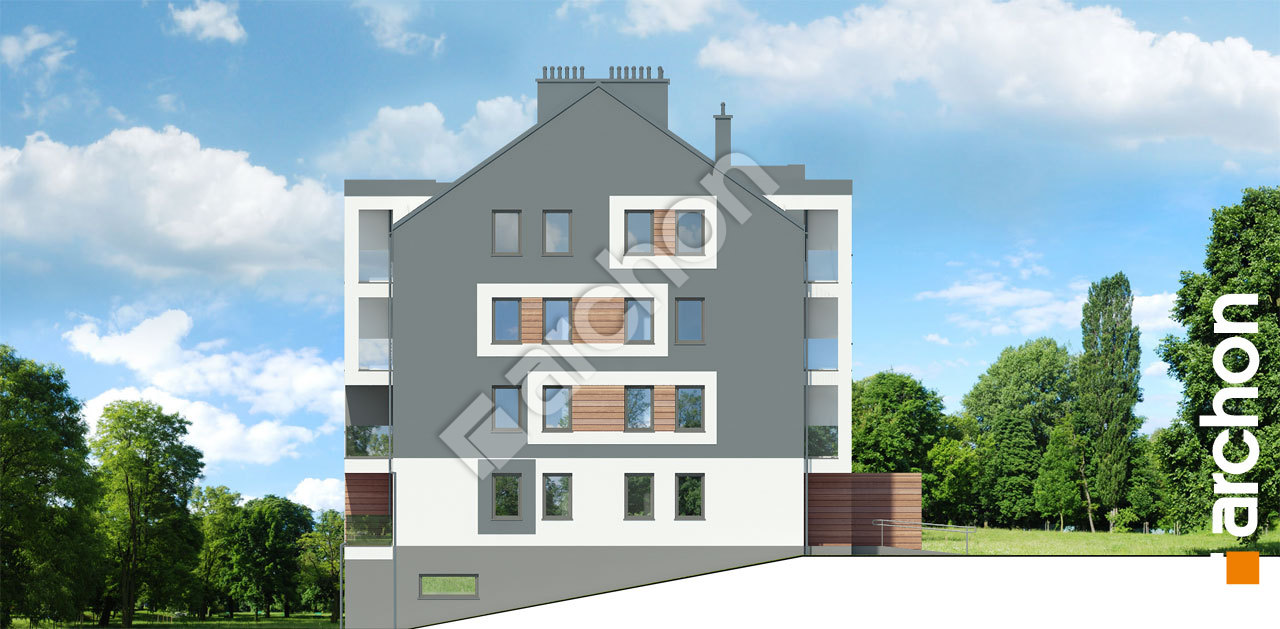

White Elewacja boczna

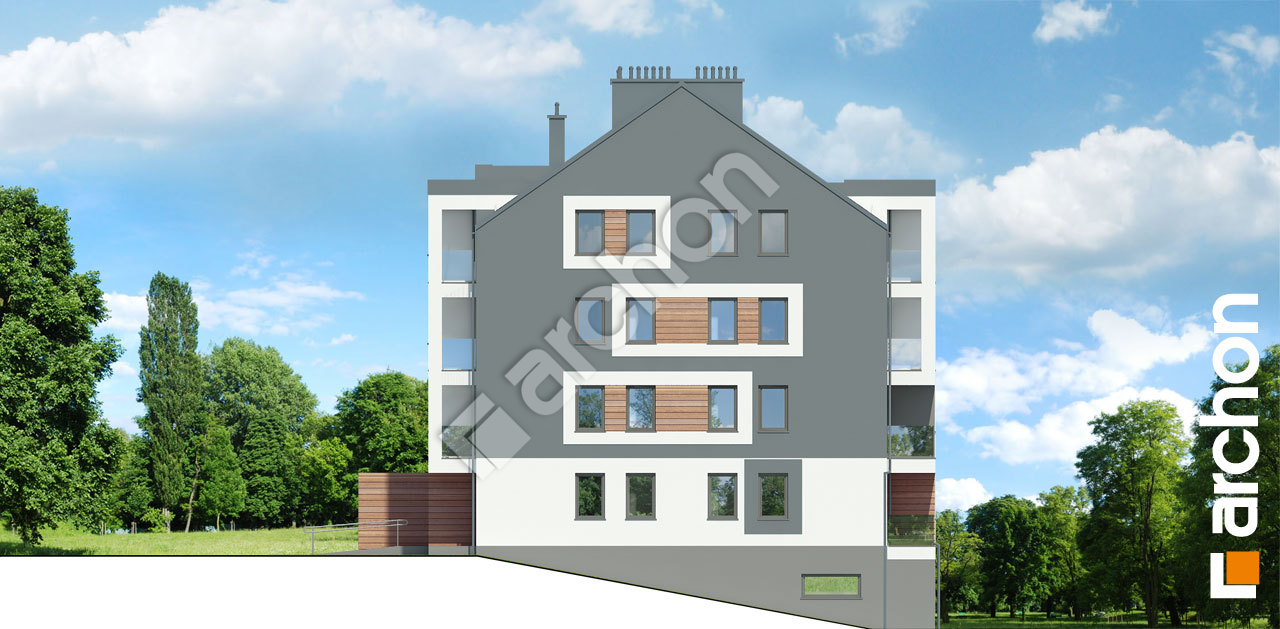

White Elewacja boczna

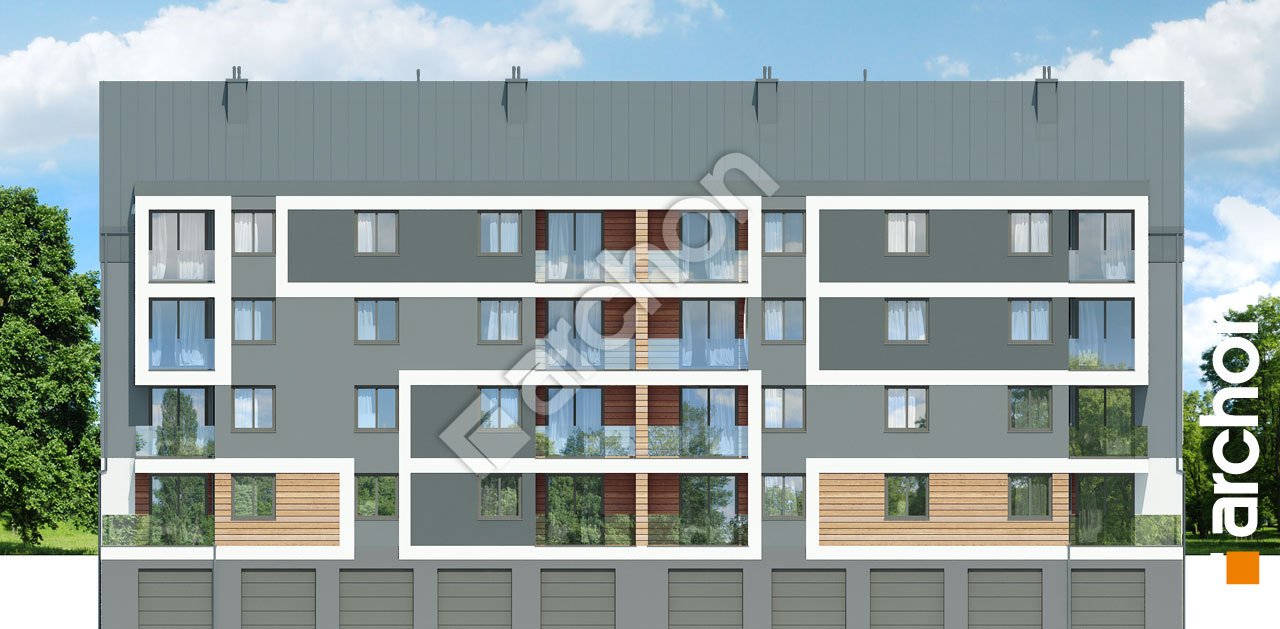

White Elewacja ogrodowa

Projekt budynku wielorodzinnego, idealny do realizacji nowoczesnych inwestycji mieszkaniowych. Charakter budynku podkreśla wykończenie elewacji, które oparto na zestawieniu grafitowego i jasnego tynku z drewnianą okładziną, dwuspadowy dach pokryto łączoną na rąbek blachą. Jest to budynek składający się z czterech kondygnacji nadziemnych, z podpiwniczeniem, gdzie przewidziano 14 miejsc garażowych oraz 22 komórki lokatorskie. Na czterech kondygnacjach rozmieszczono łącznie 32 mieszkania o zróżnicowanej powierzchni: 8 mieszkań 3-pokojowych o powierzchni około 58 m2, 6 mieszkań 3-pokojowych o powierzchni około 52 m2, 10 2-pokojowych o powierzchni około 46 m2 oraz 8 lokali 2-pokojowych o powierzchni około 42 m2. Wygodną komunikację w budynku zapewniają dwie klatki schodowe, przewidziano także windę. Układy funkcjonalne mieszkań są elastyczne i dają mieszkańcom możliwość modyfikacji i przystosowania programu do indywidualnych potrzeb. Każdy lokal dysponuje strefą relaksu na balkonie lub tarasie (mieszkania na parterze). Balkony usytuowano w loggiach, dzięki czemu wypoczynek na świeżym powietrzu zyska bardziej kameralny charakter. „Dom przy plantach 12 (P)” należy do kategorii: projekty domów wielorodzinnych, projekty domów dla deweloperów, projekty domów nowoczesnych. Polecamy także inne wersje projektu z rodziny ”Domy przy plantach”.
