Projekt domu Dom przy plantach 2 (PBA)

23 800 zł  23 400 zł
(19 024,39 zł netto)
gotowy projekt Dom przy plantach 2 (PBA) widok 1
Budynek wielorodzinny do zabudowy bliźniaczej piętrowy
  • Powierzchnia 752,98 m²
Koszty budowy
na II kwartał 2021

949 900 zł


Do końca promocji:
White
23 800 zł
23 400 zł (19 024,39 zł netto)
  ZAMÓW 400 zł TANIEJ
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego. Od 19.09.2021 r. obowiązującą formą dokumentacji projektowej będzie dokumentacja w 3 egzemplarzach. Jeśli chcą Państwo otrzymać projekt składający się z 3 egzemplarzy projektu architektoniczno-budowlanego oraz 3 egzemplarzy projektu technicznego prosimy o zaznaczenie takiej opcji na stronie z podziękowaniem za zamówienie (tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
19 września 2020 r. weszły w życie nowe przepisy Prawa budowlanego (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333). Najistotniejsza zmiana dotyczy formy projektu budowlanego. Od 19.09.2020 roku do 18.09.2021 roku obowiązują przepisy przejściowe, które dopuszczają dwie formy projektu budowlanego: 4 egzemplarze projektu architektoniczno-budowlanego lub 3 egzemplarze projektu architektoniczno-budowlanego oraz projekt techniczny. Począwszy od 19.09.2021 r. formą obowiązkową dokumentacji technicznej będzie forma składająca się z 3 egzemplarzy projektu architektoniczno-budowlanego i projektu technicznego. Jeśli będą Państwo wnioskować o pozwolenie na budowę po tym terminie, należy zamówić Projekt w nowej formie 3+3 (możliwość zaznaczenia takiej opcji na stronie z podziękowaniem za zamówienie tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektoniczngo
  • Projekt techniczny - zakres projektu kontrukcyjnego i projektów instalacji wewnętrznych
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

PIWNICA 195,92 (198,97)
1. Schody 5,20
2. Korytarz 12,41 (15,46)
3. Korytarz 3,89
4. Piwnice 16,07
5. Garaż 46,66
6. Garaż 22,76
7. Garaż 22,76
8. Garaż 45,87
9. Pom. techniczne 16,59
10. Pom. techniczne 3,71
PARTER 193,07
1. Korytarz 18,44
2. Schody 10,59
3. Mieszkanie 60,86
4. Mieszkanie 42,53
5. Mieszkanie 60,65
PIĘTRO 187,39
1. Korytarz 13,40
2. Schody 10,33
3. Mieszkanie 60,80
4. Mieszkanie 42,39
5. Mieszkanie 60,47
PODDASZE 176,60 (176,65)
1. Korytarz 13,35
2. Mieszkanie 60,66 (60,68)
3. Mieszkanie 42,27 (42,27)
4. Mieszkanie 60,32 (60,35)

Dane projektu Domu przy plantach 2 (PBA)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 217 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: przyłączenie do sieci ciepłowniczej
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 9 mieszkań, w tym: 6 mieszkań o powierzchni ok. 60m2, i 3 mieszkania o powierzchni ok. 42m2. W podpiwniczeniu zlokalizowano garaż 6-stanowiskowy oraz komórki lokatorskie. Ogrzewanie mieszkań zaprojektowano w oparciu o przyłącz do miejskiej sieci ciepłowniczej.

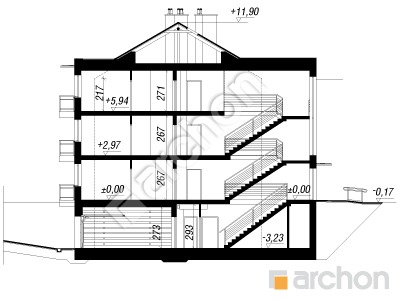

Przekrój

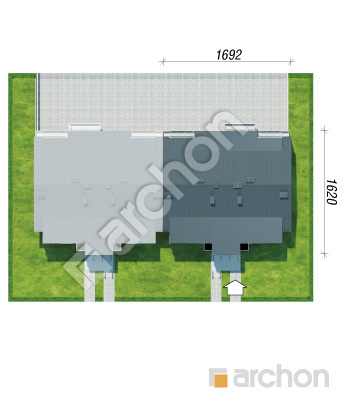

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

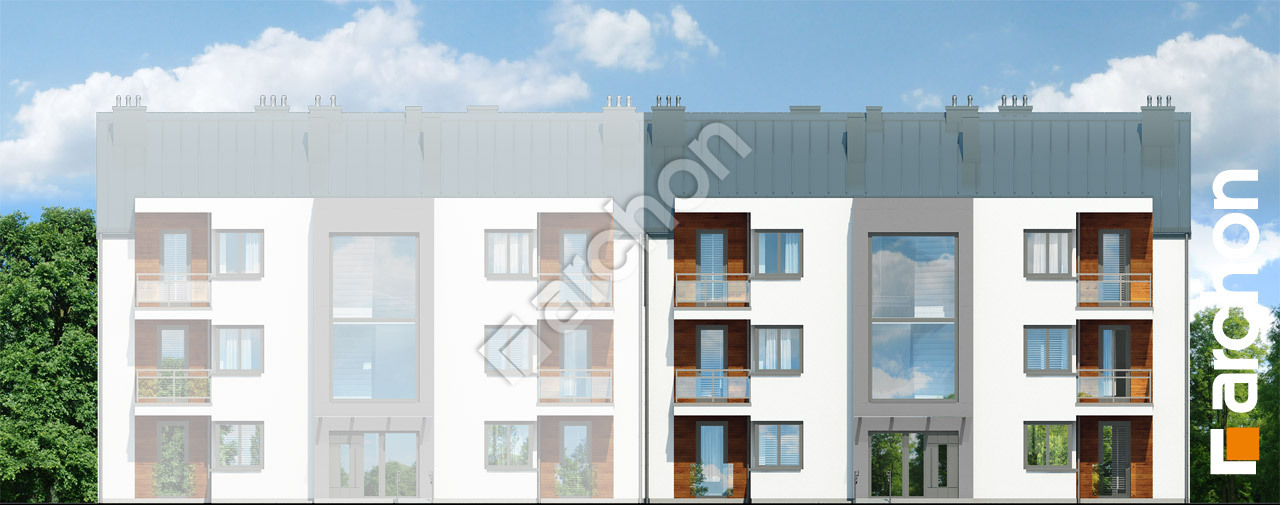

zobacz lustrzane odbicie White Elewacja frontowa

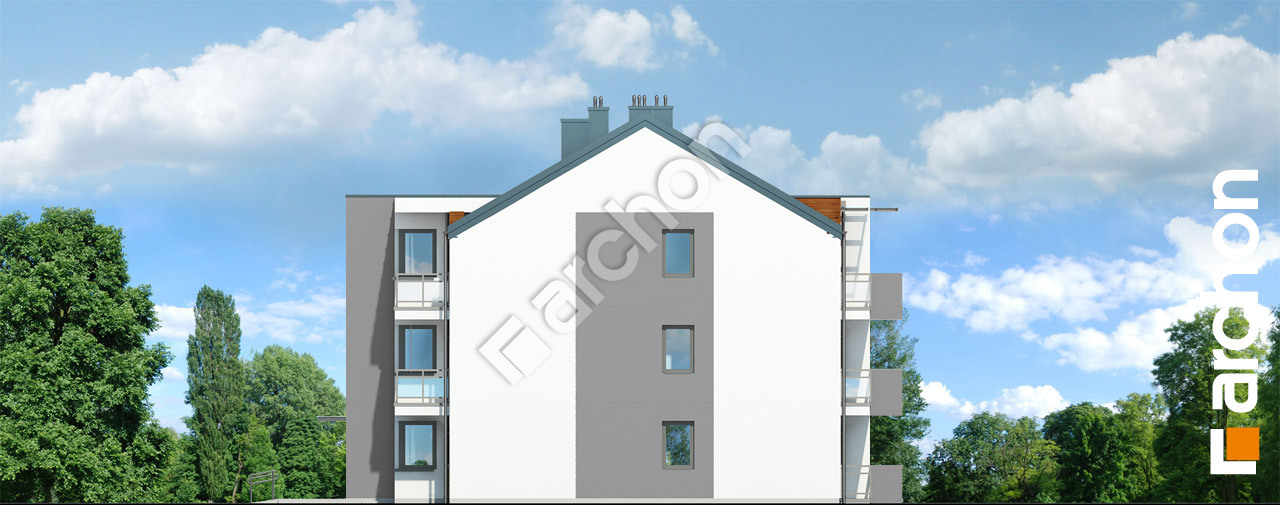

White Elewacja boczna

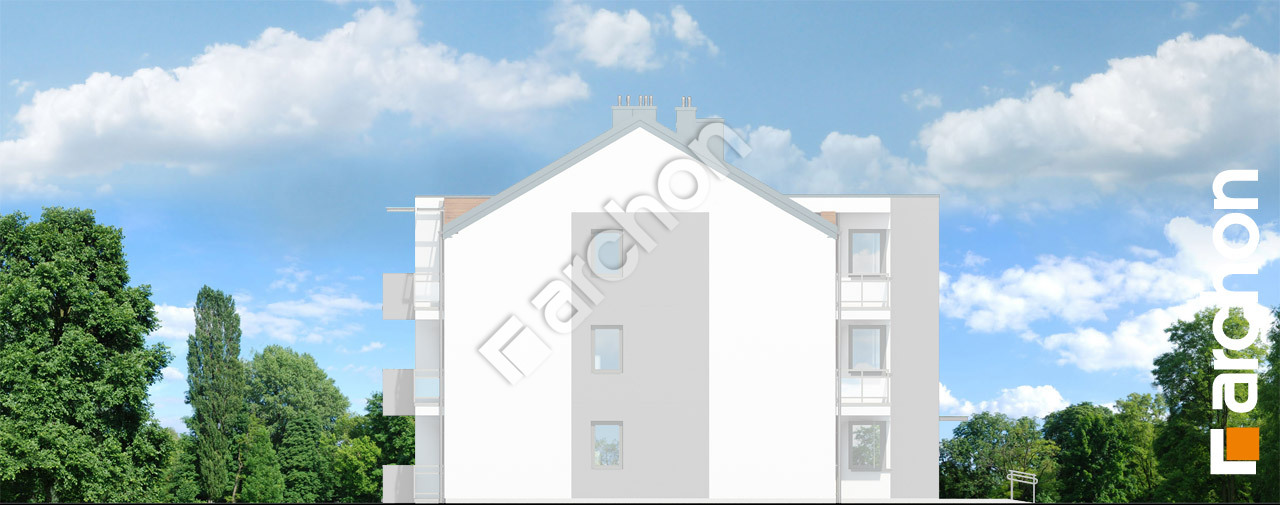

White Elewacja boczna

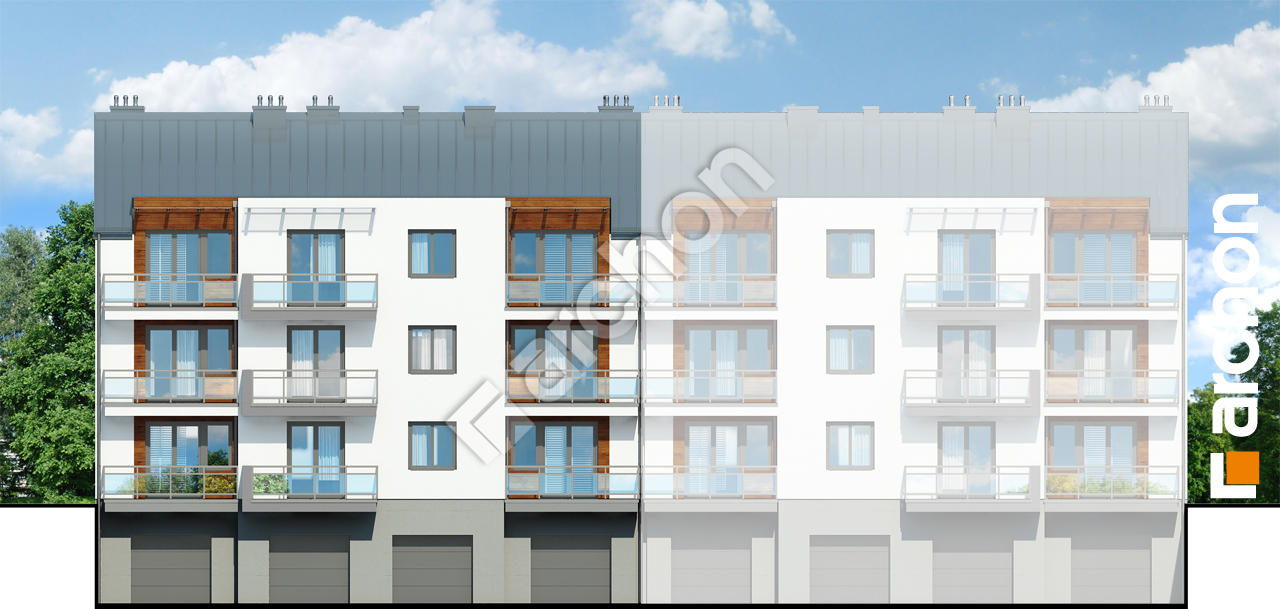

White Elewacja ogrodowa

Dom przy plantach 2 (PBA) to nowoczesny budynek wielorodzinny do zabudowy bliźniaczej. Wykończenie elewacji charakteryzuje nowoczesny charakter, a strefa wejściowa zwraca uwagę efektownie przeszkloną klatką schodową. W budynku zaprojektowano 9 mieszkań, charakteryzujących się różną wielkością powierzchni użytkowej (pomiędzy 42 m2, a 60 m2) oraz dopasowanym do niej układzie funkcjonalnym. Wszystkie lokale posiadają optymalnie zaaranżowaną przestrzeń wewnętrzną, dzięki czemu są wyjątkowo komfortowe oraz dobrze doświetlone. W podpiwniczeniu znajduje się miejsce przeznaczone na komórki lokatorskie, garaże (6 miejsc parkingowych) oraz dwa pomieszczenia techniczne. Duże hole ułatwiają komunikację. Zaprezentowany projekt domu należy do kategorii: projekty domów nowoczesnych, do zabudowy bliźniaczej oraz wielorodzinnych.
