Projekt domu Dom przy trakcie

11 200 zł  10 750 zł (8 739,84 zł netto)
gotowy projekt Dom przy trakcie widok 1
Budynek wielorodzinny z poddaszem użytkowym
Do końca promocji:
2019 08 01 stopwatch 01
11 200 zł
10 750 zł (8 739,84 zł netto)
Najniższa cena z 30 dni przed obniżką 10 700 zł
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu

aktualny kosztorys budowlany   1 119,00 zł 969 zł

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 969 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
118,08
1. Wiatrołap 1,97
2. Mieszkanie 56,02
3. Mieszkanie 59,61 (60,89)
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie

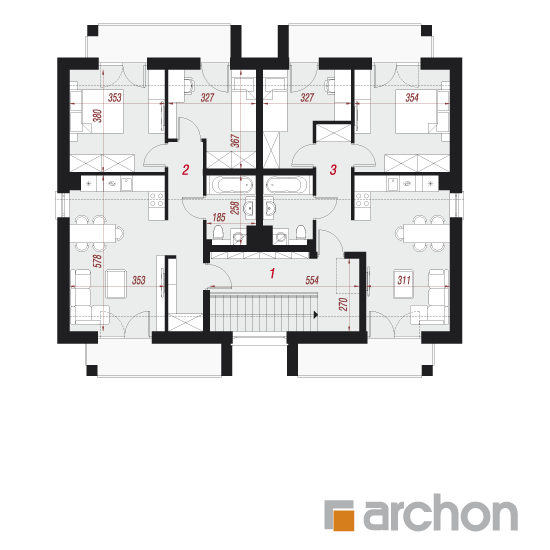

PODDASZE
123,52
1. Klatka schodowa 15,98
2. Mieszkanie 56,35
3. Mieszkanie 51,39

Dane projektu Domu przy trakcie

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 223 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

Budynek wielorodzinny charakteryzujący się rekordową rentownością sięgającą 93%. Możliwy do realizacji na terenach zabudowy jednorodzinnej z dopuszczeniem wznoszenia budynków zawierających do 4 lokali mieszkalnych.
Budynek posiada łącznie 4 mieszkania trzypokojowe o powierzchniach od ok. 51 do 59 m2, możliwość wymknięcia kuchni oraz dużą ilość przestrzeni składowej. Jeden z lokali ma niezależne wejście a każde z mieszkań posiada balkony lub taras.

Galerie zdjęć z realizacji (1)

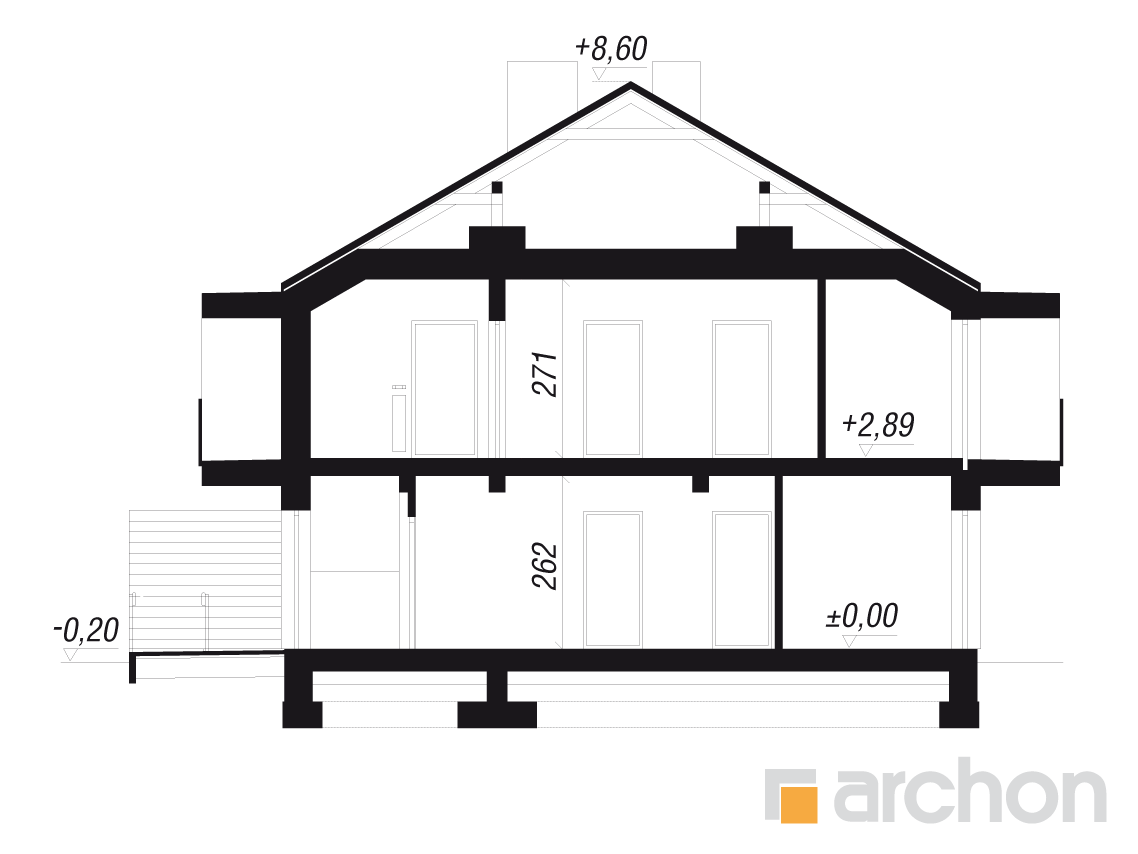

Przekrój

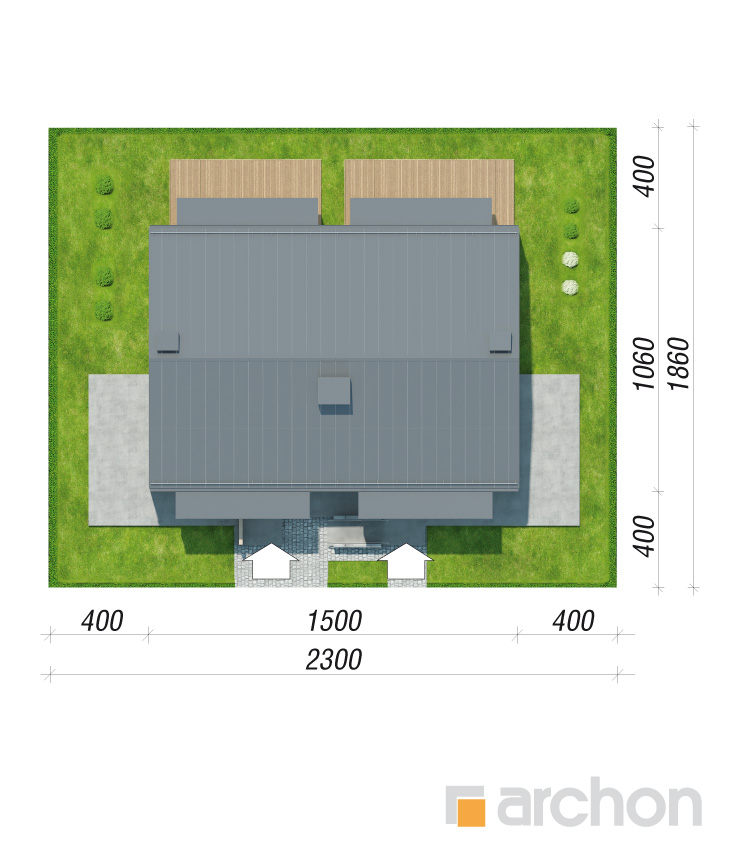

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

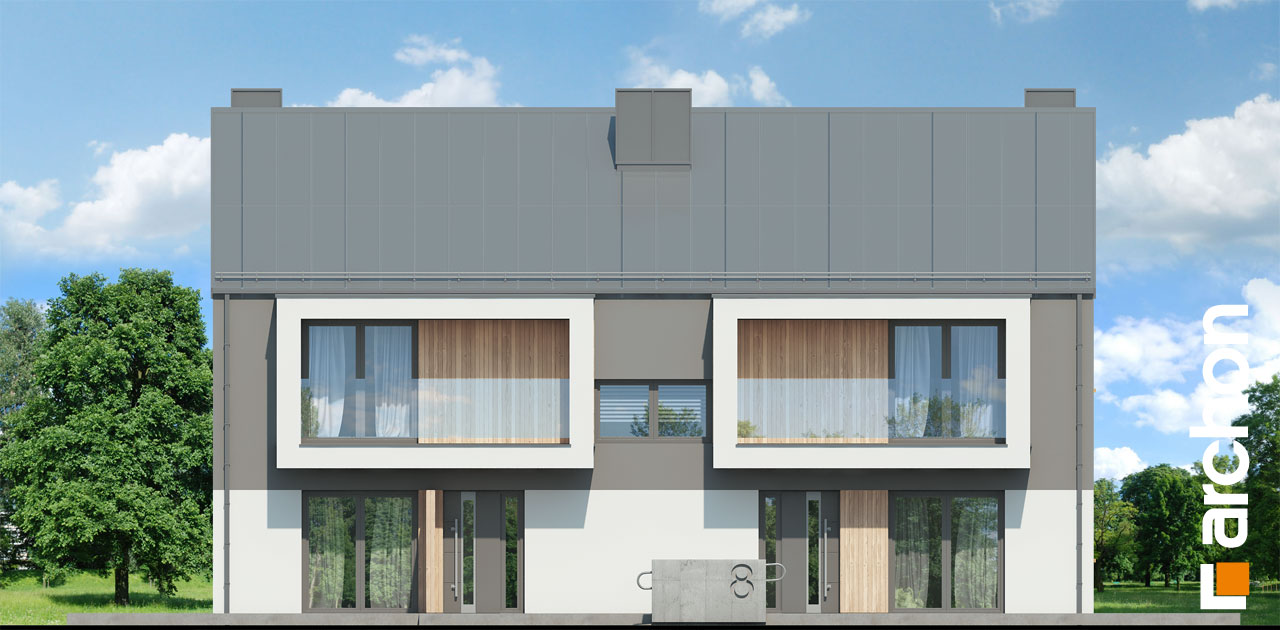

Pokaż lustrzane odbicie Elewacja frontowa projekt dom przy trakcie 7d8ecf8105c07aca63b4103bb694544a  264 Elewacja frontowa

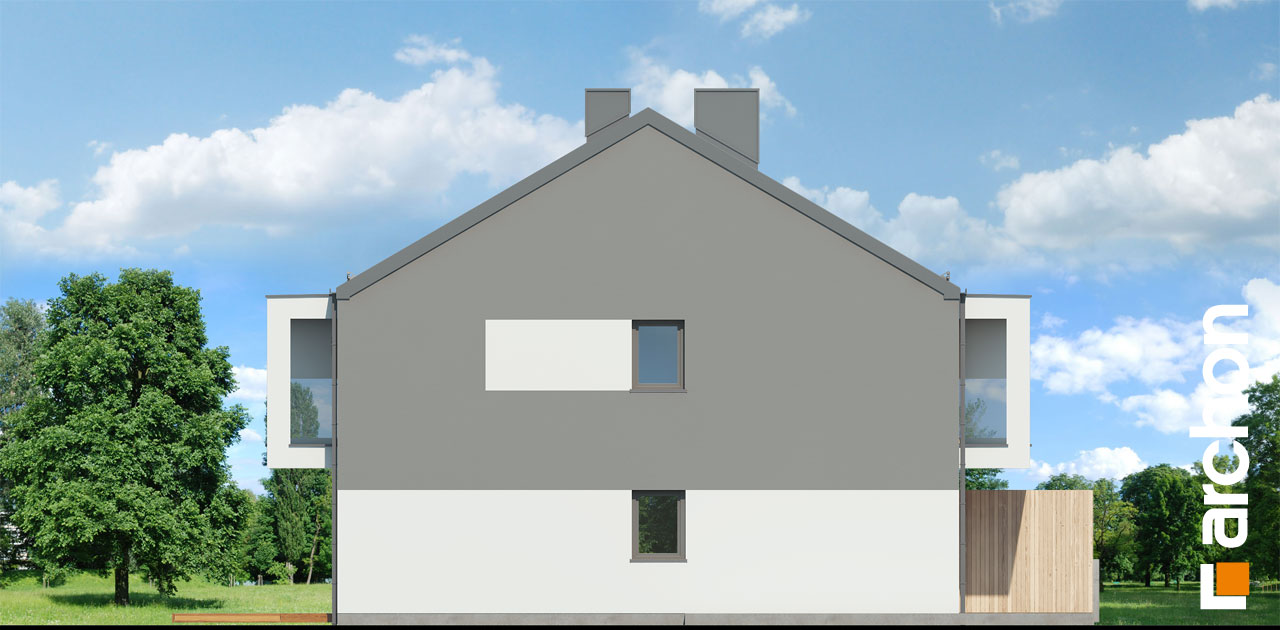

Elewacja boczna projekt dom przy trakcie 47a7713434d856aa37ae84f1775da694  265 Elewacja boczna

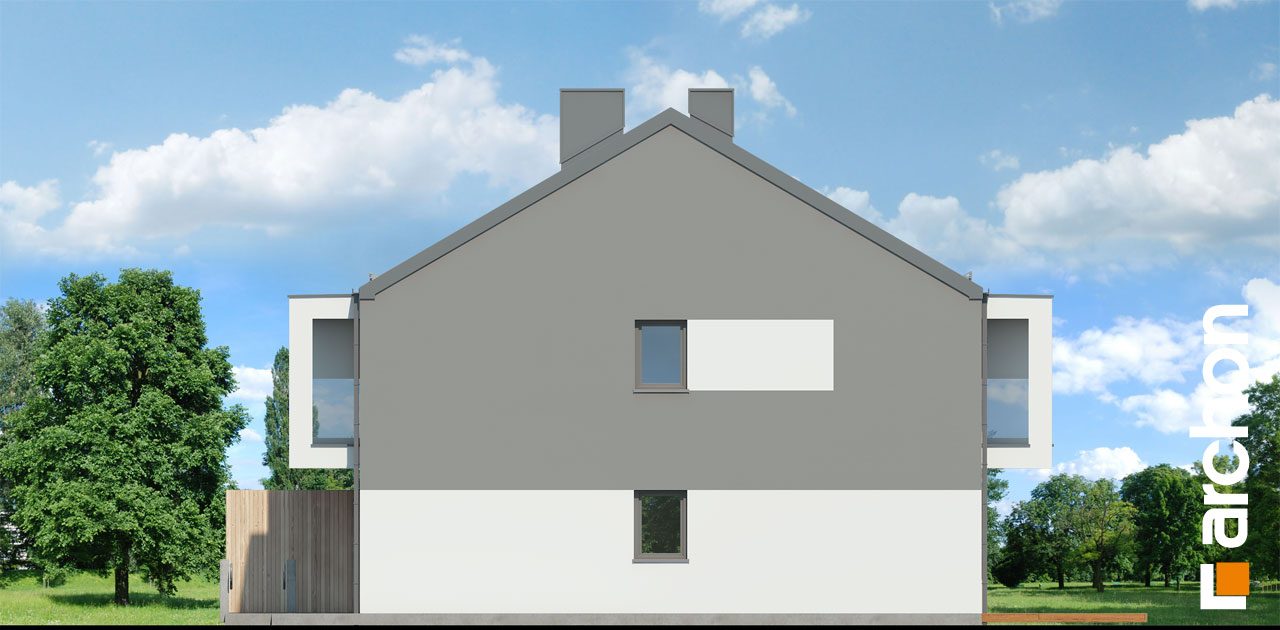

Elewacja boczna projekt dom przy trakcie 4217125681a21e6429348b7025d5937d  266 Elewacja boczna

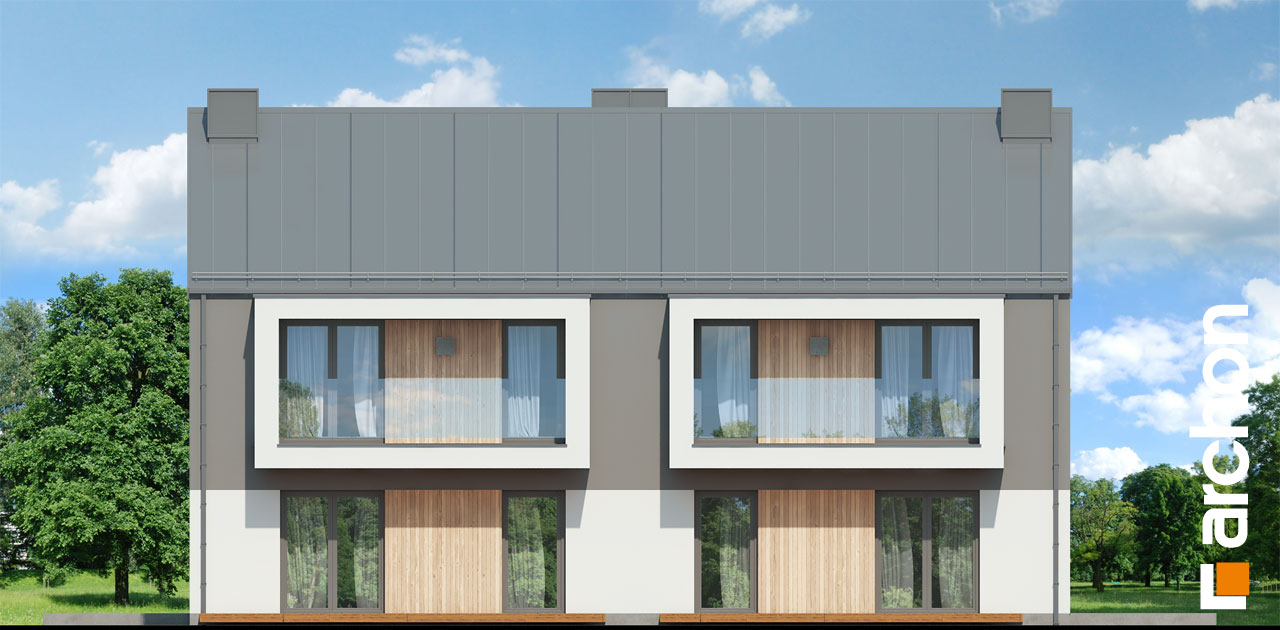

Elewacja ogrodowa projekt dom przy trakcie 60aea8425b6764a6225120e5eb9badf1  267 Elewacja ogrodowa

Atrakcyjny projekt budynku wielorodzinnego, w którym przewidziano cztery wygodne i funkcjonalne mieszkania. To doskonała propozycja dla Deweloperów. Projekt wyróżnia się rekordową, wynosząca aż 93% rentownością, co pozwoli zmaksymalizować zysk z inwestycji. Dodatkowo daje możliwość zwiększenia intensyfikacji zabudowy - coraz częściej na terenach przeznaczonych pod zabudowę jednorodzinną Miejscowy Plan Zagospodarowania Przestrzennego dopuszcza zabudowę wielorodzinną 4-lokalową. „Dom przy trakcie” prezentuje się bardzo efektownie, elewacje wykończono tynkiem w dwóch kolorach, wybrane fragmenty zaakcentowano naturalną okładziną. Nowoczesny charakter podkreśla bezokapowy dach pokryty blachą. W ciekawy sposób zaprojektowano balkony, które osłonięto wysuniętą poza lico elewacji efektowną loggią, co zapewnia użytkownikom większą prywatność. Rama balkonów zlokalizowanych na elewacji frontowej pełni jednocześnie funkcję praktycznego zadaszenia nad strefami wejściowymi. Dzięki starannie przemyślanej i pomysłowo rozwiązanej komunikacji wewnętrznej „Dom przy trakcie” posiada dużo przestrzeni składowych. Znajdujące się w budynku cztery mieszkania to 3 - pokojowe lokale o powierzchni od 51 do 59 m2. Atutem ich układu funkcjonalnego jest możliwość wymknięcia kuchni i oddzielenia jej od części wypoczynkowej. Program użytkowy i układ konstrukcyjny pozwala na zamianę lokalizacji sypialni dla rodziców z salonem, wówczas część wypoczynkowa mieszkania zostanie usytuowana od strony ogrodu. Można też zrezygnować z jednej sypialni i zyskać przestronny salon. W mieszkaniach przewidziano także wiele miejsc, w których można zamontować pojemne szafy ubraniowe, co zapewni wygodę przechowywania. Projekt „Dom przy trakcie” należy do kategorii: projekty domów wielorodzinnych oraz projekty domów nowoczesnych.
