Projekt domu Dom w cynamonie

4 050 zł  3 650 zł
gotowy projekt Dom w cynamonie widok 1
Dom dwurodzinny (jednorodzinny dwupokoleniowy) z poddaszem użytkowym
7 pokoi, 2 kuchnie, 4 łazienki, toaleta, kotłownia, kominek, garaż

  • Powierzchnia domu 195,75 m²
  • powierzchnia garażu 33,05 m²
  • powierzchnia kotłowni 4,45 m²
  • Min. wymiary działki 24,92 x 22,42 m
  • 23,12 x 20,82 m
  • Likwidacja wykuszy, modyfikacja okien połaciowych nad garażem.
Koszty budowy
na IV kwartał 2020

296 700 zł


Do końca promocji:
White
4 050 zł
3 650 zł (2 967,48 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  410,00 zł 1 zł
zyskujesz 809 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 133,92 (137,42)
1. Wiatrołap 5,88
2. Hol 8,23
3. Kuchnia i jadalnia 15,60
4. Salon 24,99
5. Kotłownia 4,45
6. Łazienka 3,30
7. Schody 2,20
8. Schowek 1,37 (3,95)
9. Garaż 33,05
10. Hol 2,95
11. Kuchnia 7,29
12. Salon 19,69
13. Schody 3,96
14. Toaleta 0,96 (1,88)
PODDASZE 99,33 (127,50)
1. Schody 1,92 (1,92)
2. Hol 6,36 (6,36)
3. Pokój 13,02 (13,71)
4. Łazienka 3,49 (3,49)
5. Pokój 19,66 (20,81)
6. Pokój 16,80 (21,59)
7. Łazienka 5,20 (7,52)
8. Przedpokój 3,48 (3,67)
9. Pom. rekreacyjne 9,88 (20,98)
10. Hol 2,80 (2,80)
11. Pokój 12,26 (16,78)
12. Łazienka 4,46 (7,87)

Dane projektu Domu w cynamonie

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 104 cm
dach: czterospadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Kuchnia i jadalnia (3), Łazienka (6); PODDASZE: Łazienka (4), Łazienka (7)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W domu zaprojektowano 2 mieszkania oraz garaż dwustanowiskowy. Większe, o powierzchni 173,0m2, składa się z 4 pokoi, kuchni, 3 łazienek, pomieszczenia rekreacyjnego oraz kotłowni. Drugie mieszkanie o powierzchni 54,37m2 zawiera 2 pokoje, kuchnię, łazienkę oraz toaletę.

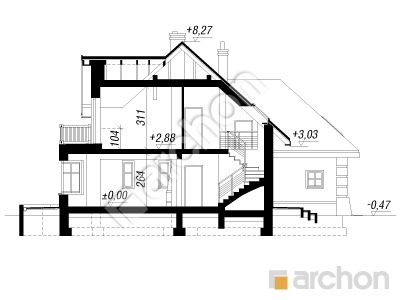

Przekrój

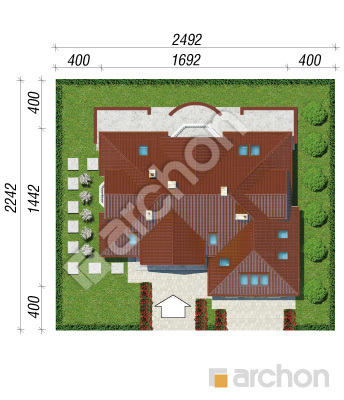

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

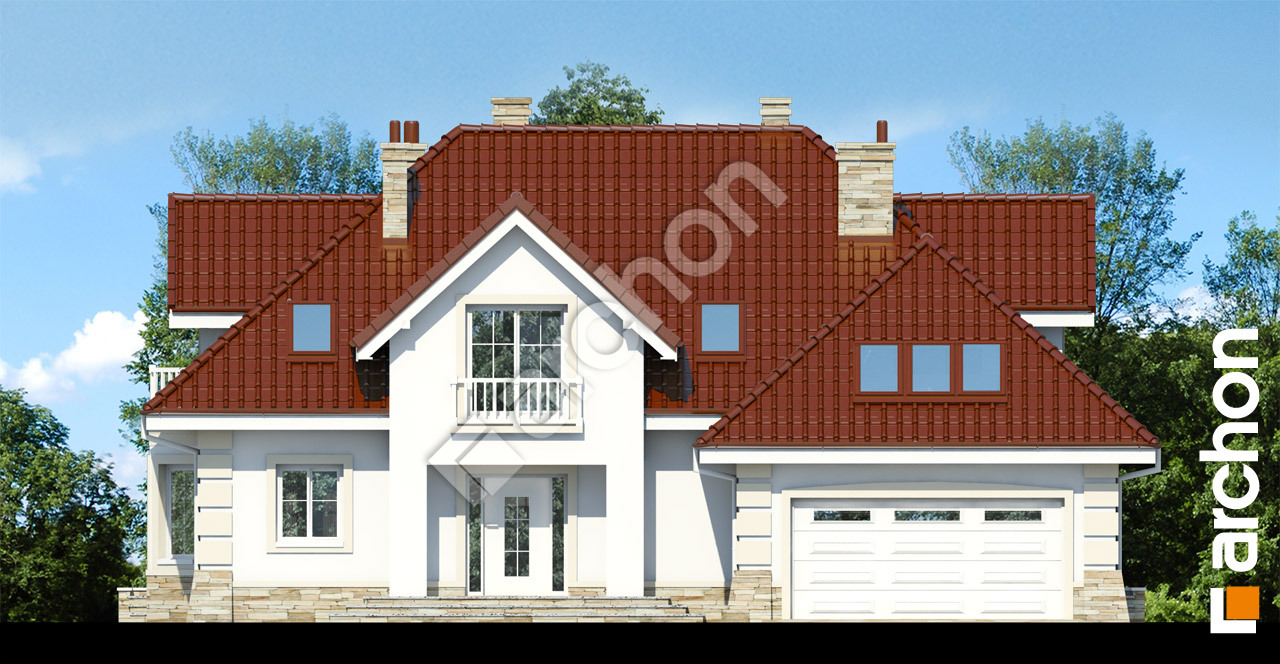

zobacz lustrzane odbicie White Elewacja frontowa

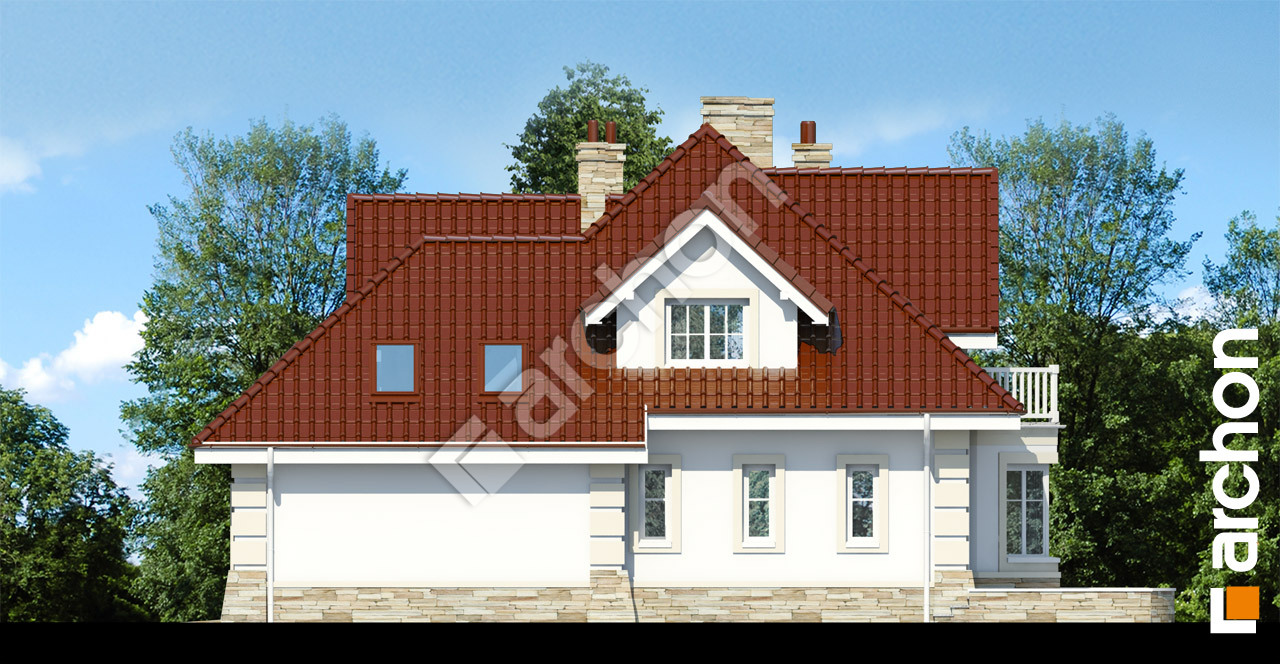

White Elewacja boczna

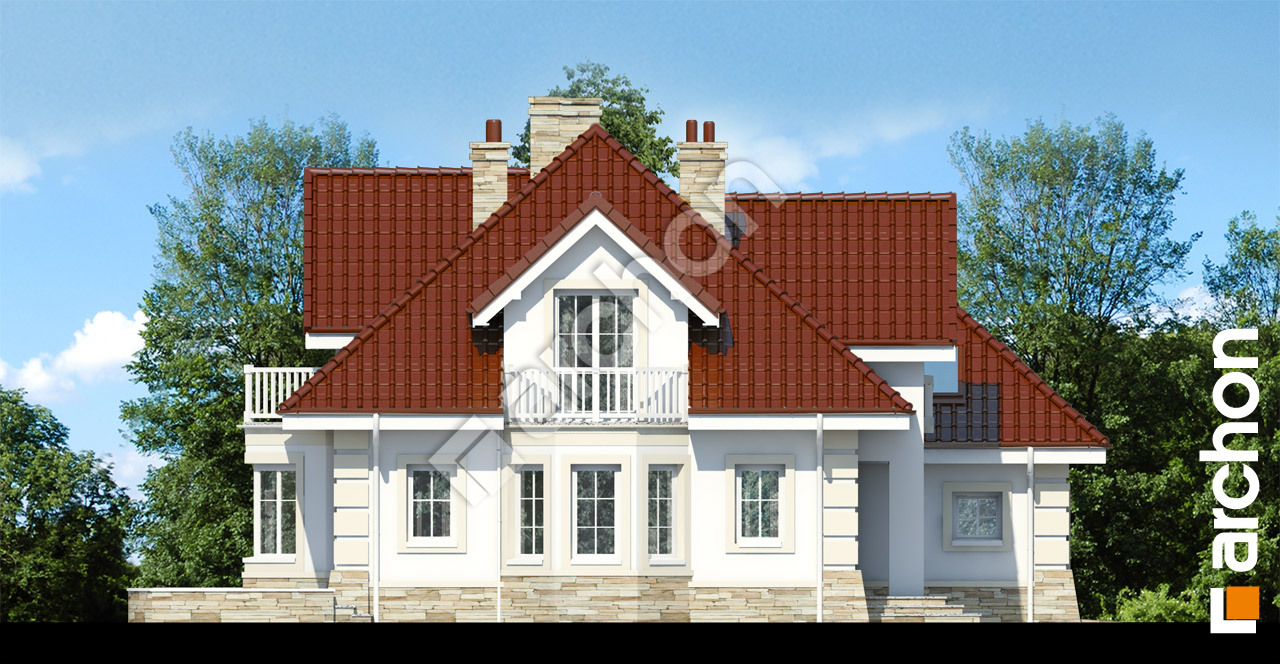

White Elewacja boczna

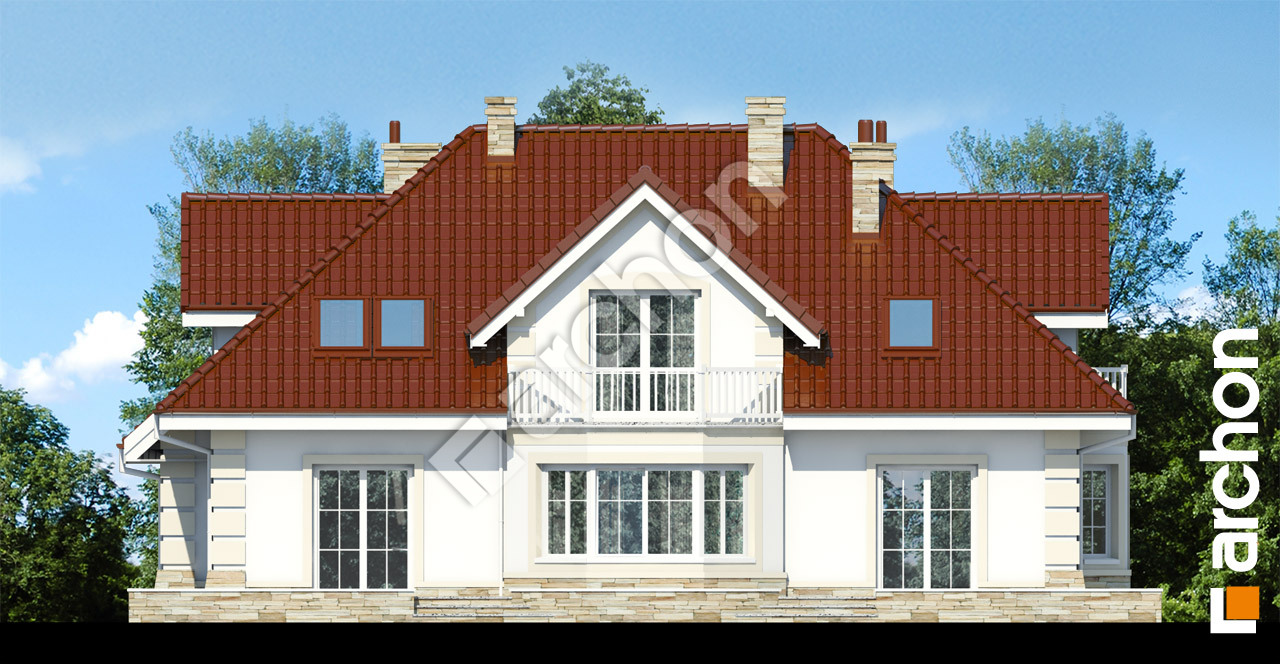

White Elewacja ogrodowa

Okazały dwurodzinny dom z dwustanowiskowym garażem o charakterze niewielkiej rezydencji. W budynku zaprojektowano dwa niezależne mieszkania dostępne ze wspólnego wiatrołapu, każde dwupoziomowe. Na parterze większego lokalu zaraz po przejściu do holu otwiera się widok na atrakcyjną część dzienną: jadalnię w pięknym przeszklonym wykuszu płynnie połączoną z salonem z jednej oraz ustawną kuchnią z drugiej strony. Z boku salonu przewidziano kominek, a na przeciwko miejsce na kino domowe, które wizualnie rozgranicza strefę jadalni od strefy wypoczynku. Z holu dostępna jest także łazienka i schowek z przejściem do części gospodarczej, w skład której wchodzi garaż na dwa samochody i kotłownia. Na poddaszu przewidziano strefę nocną mieszkańców. Trzy wygodne i dobrze doświetlone pokoje oraz mniejsza łazienka z prysznicem dostępne są ze wspólnego holu. Natomiast czwarty pokój umiejscowiony nad garażem z wejściem z wydzielonego przedpokoju może pełnić rolę zacisznego apartamentu z niezależną, komfortową łazienką. Drugie, mniejsze mieszkanie to jednoprzestrzenny salon z umieszczoną w wykuszu jadalnią i dostępną z salonu kuchnią w której wydzielone zostało kameralne miejsce do spożywania posiłków. W salonie zaraz przy wejściu przewidziano kominek, miejsce na kino domowe, drzwi na wspólny taras oraz schody prowadzące na górę. Pod schodami umieszczona została dostępna od strony przedpokoju toaleta. Poddasze to niewielki hol, urokliwa dwuosobowa sypialnia oraz wyposażona w narożną wannę łazienka. Wygodny budynek dla dwóch rodzin, stwarzający możliwość odrębnego niekrępującego zamieszkiwania i jednocześnie elastycznego dopasowania wielkości mieszkań do potrzeb użytkowników. Mocno zaakcentowane wejście, wykusz i detal elewacji nadają budynkowi niepowtarzalny charakter.
