Projekt domu Dom w hiacyntowcach (G2) ver. 2

Projekt domu Dom w hiacyntowcach (G2)

3 960 zł  3 560 zł
(2 894,31 zł netto)
White Do końca promocji:
DO KOSZYKA
WT 2021
RABAT 400 zł
gotowy projekt Dom w hiacyntowcach (G2) widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż
  • Powierzchnia domu 160,99 m²
  • Powierzchnia garażu 36,32 m²
  • Powierzchnia kotłowni 12,23 m²
  • Min. wymiary działki 25,82 x 17,92 m
  • 24,32 x 17,52 m
  • Likwidacja wykusza w jadalni. Likwidacja podcienia przy wejściu. Wyrównanie ścian lukarn dachowych z elewacją frontową i boczną. Likwidacja okien na ścianie bocznej garażu. Modyfikacja okien połaciowych w pokoju nad garażem.
Koszty budowy
na III kwartał 2021

332 100 zł

Do końca promocji:
White
3 960 zł
3 560 zł (2 894,31 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  400,00 zł 99 zł
Kup kosztorys z projektem i zyskaj dodatkowo 301 zł
Projekt dostępny od ręki
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 150 zł
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Kosztorys za 99 zł
  • Projekty instalacji
Więcej o Extra Dodatkach
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Sprawdź warunki dostawy
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Sprawdź warunki zwrotu i wymiany projektu domu
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Więcej o zmianach w projekcie
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:
Ikona b

Projekt instalacji fotowoltaicznej

Ikona b

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Ikona b

Projekt instalacji solarnej

Czytaj więcej

Co możesz zmienić? zobacz lustrzane odbicie
gotowy projekt Dom w hiacyntowcach (G2) rzut parteru
PARTER 124,54 (128,01)
1. Wiatrołap 4,24
2. Spiżarnia 1,26
3. Kuchnia 9,42
4. Salon + Jadalnia 29,80 (31,99)
5. Hol 5,75
6. Schody 2,60
7. Schowek 0,58 (1,86)
8. Pokój 11,55
9. Korytarz 1,44
10. Łazienka 3,29
11. Pralnia 3,40
12. Garderoba 2,66
13. Kotłownia 12,23
14. Garaż 36,32
Co możesz zmienić? zobacz lustrzane odbicie
gotowy projekt Dom w hiacyntowcach (G2) rzut poddasza
PODDASZE 85,00 (127,09)
1. Schody 2,60 (2,60)
2. Hol 6,54 (6,54)
3. Pokój 14,27 (21,88)
4. Pokój 8,97 (14,16)
5. Pokój 12,30 (14,86)
6. Garderoba 1,58 (3,81)
7. Pom. rekreacyjne 25,38 (37,24)
8. Garderoba 5,28 (13,00)
9. Łazienka 8,08 (13,00)

Dane projektu Domu w hiacyntowcach (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 98 cm
dach: czterospadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia (3); PODDASZE: Łazienka (9)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Filmy

White
Dom w hiacyntowcach (G2) Obrót o 360°

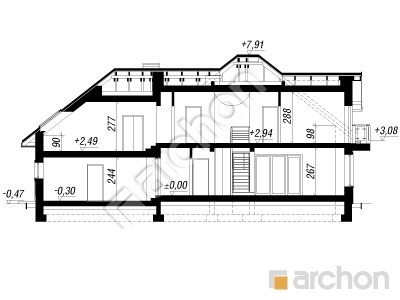

Przekrój

gotowy projekt Dom w hiacyntowcach (G2) przekroj budynku

Obrys

polnoc

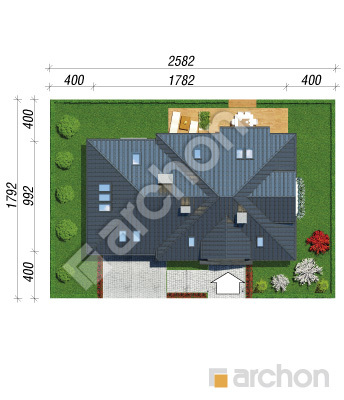

gotowy projekt Dom w hiacyntowcach (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

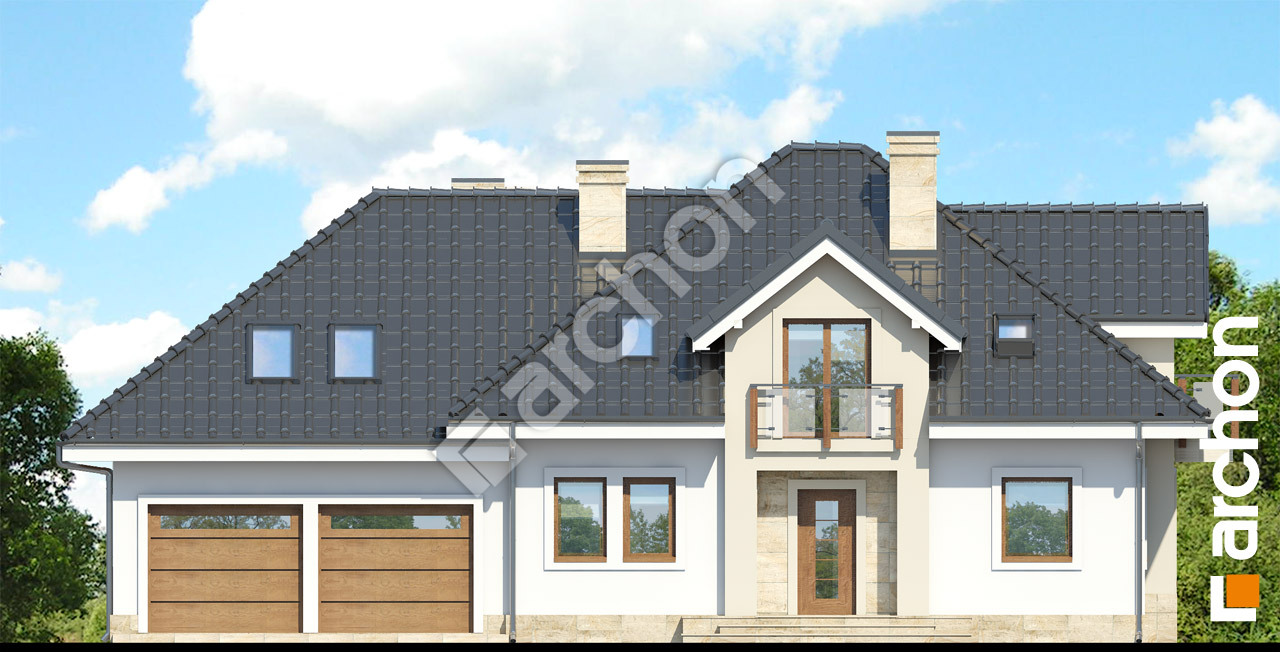

zobacz lustrzane odbicie White Elewacja frontowa

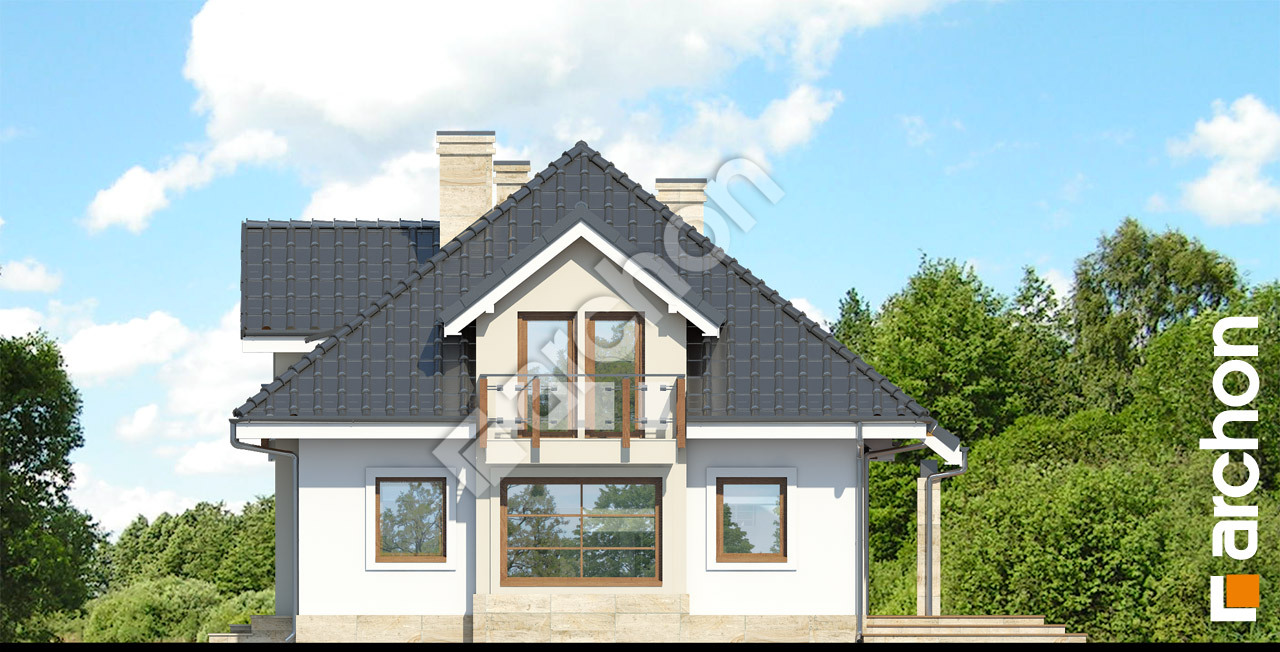

White Elewacja boczna

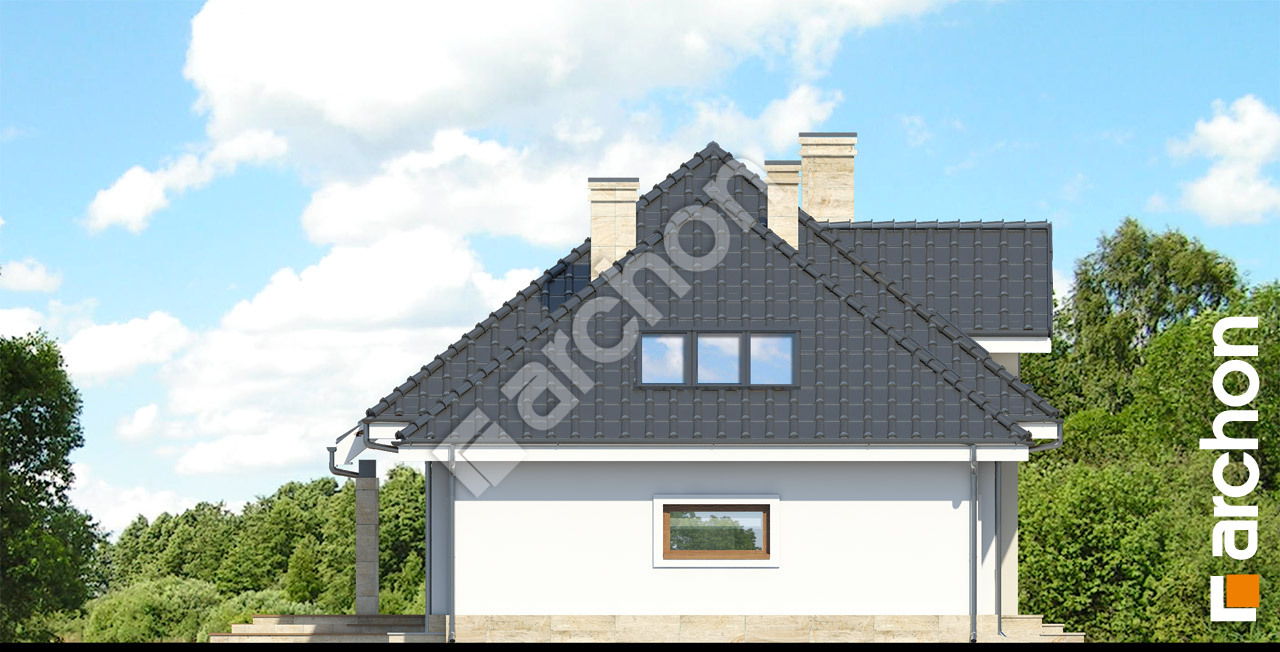

White Elewacja boczna

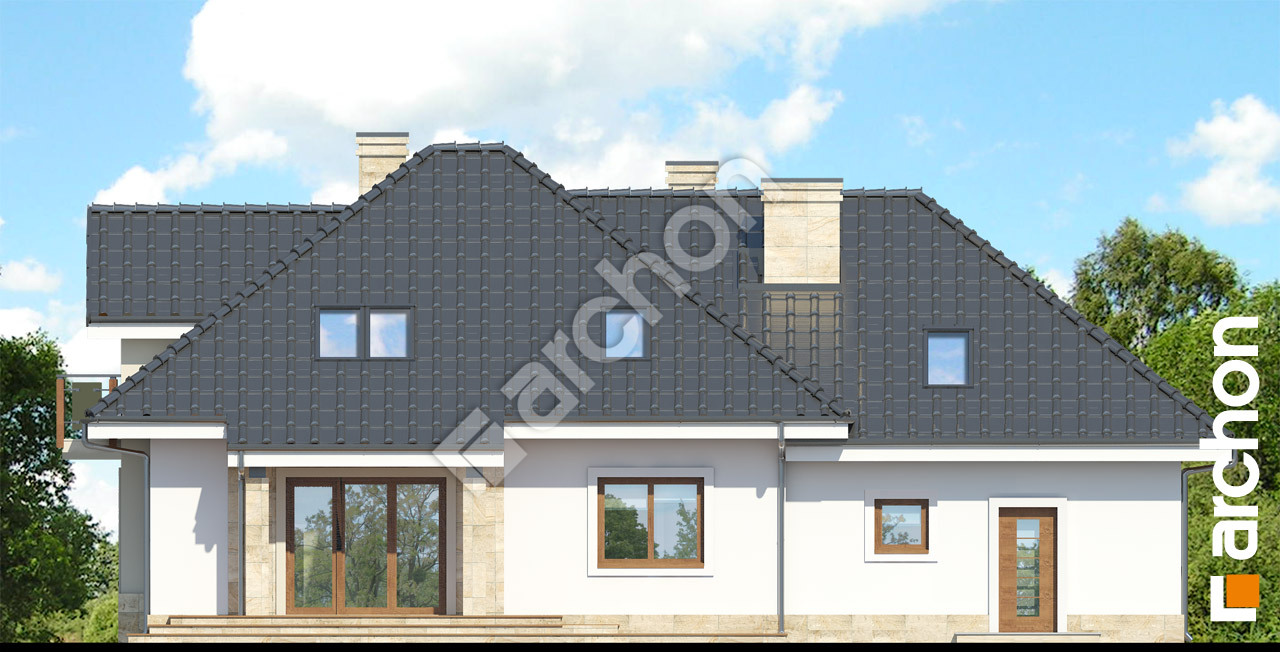

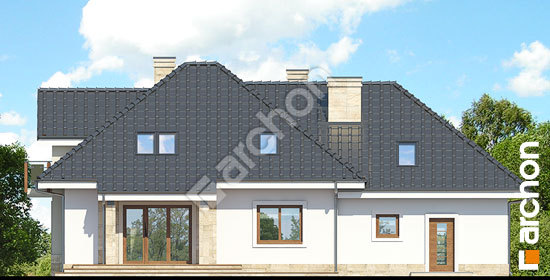

White Elewacja ogrodowa

Piękny i funkcjonalny dom z garażem dwustanowiskowym. Nowoczesna bryła budynku doskonale oddaje charakter wnętrza domu: salon połączono z jadalnią i kuchnią zyskując na przestronności. W centrum umieszczono schody o interesującej geometrii, stanowiące prawdziwą ozdobę salonu. Kominek, przeszklony wykusz jadalni oraz wyjście na zadaszony taras zachęcają do odpoczynku w rodzinnym gronie. Zaletą rozwiązań funkcjonalnych parteru jest zaprojektowanie dodatkowego pokoju na gabinet oraz sporo miejsca na przechowywanie rzeczy w postaci: szaf wbudowanych, garderoby, spiżarki, pralni. Funkcjonalnie rozplanowano także przestrzeń na poddaszu. Zaprojektowano tu trzy przytulne pokoje, łazienkę, garderobę i domową siłownię nad garażem. Atrakcyjny dom o proporcjonalnej i harmonijnej bryle, przekryty dachem czterospadowym. Przestrzeń zewnętrzną dodatkowo organizują zaprojektowane w dachu lukarny, a miejsca formalnie ważne podkreśla dobór materiałów wykończeniowych.
