Projekt domu  Dom w klematisach 10

Cena z kodem 6 800 zł (5 528,46 netto)
gotowy projekt Dom w klematisach 10 widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 2 łazienki, 2 toalety, 2 kotłownie, kominek, garaż

  • Powierzchnia domu 192,48 m²
  • Powierzchnia garażu 34,32 m²
  • Powierzchnia kotłowni 6,24 m²
  • Min. wymiary działki 25,15 x 19,67 m
  • 21,35 x 19,67 m
  • Likwidacja wykuszy i okien w ścianach bocznych.

STARA, NIŻSZA CENA z kodem rabatowym MIKOLAJ250
6 800 zł z VAT 23% (5 528,46 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 7 050 zł
Najniższa cena z 30 dni przed obniżką 6 700 zł
NOWA CENA już od 10 grudnia 7 420 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 620 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 509 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
KLEMATISY KTÓRE KOCHACIE

PARTER
131,98 (133,56)
1. Wiatrołap 3,90
2. Garaż 17,16 (17,95)
3. Hol 7,00
4. Schody 2,02
5. Salon 24,21
6. Kuchnia 7,05
7. Toaleta 1,53
8. Kotłownia 3,12
9. Wiatrołap 3,90
10. Garaż 17,16 (17,95)
11. Hol 7,00
12. Schody 2,02
13. Salon 24,21
14. Kuchnia 7,05
15. Toaleta 1,53
16. Kotłownia 3,12
Pokaż powierzchnie pomieszczeń na rzucie
PODDASZE
101,06 (121,38)
1. Hol i schody 6,63
2. Pokój 10,22 (12,02)
3. Pokój 10,62 (12,41)
4. Łazienka 4,72
5. Pokój 7,59 (11,04)
6. Pokój 10,75 (13,87)
7. Hol i schody 6,63
8. Pokój 10,22 (12,02)
9. Pokój 10,62 (12,41)
10. Łazienka 4,72
11. Pokój 7,59 (11,04)
12. Pokój 10,75 (13,87)

Dane projektu Domu w klematisach 10

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykuszy i okien w ścianach bocznych.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 109 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (3), Salon (5), Kuchnia (6), Toaleta (7); PODDASZE: Łazienka (4)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Dodatkowe Informacje

W domu zaprojektowano 2 mieszkania o powierzchni 102,5m2 oraz 2 garaże jednostanowiskowe. Każde mieszkanie składa się z 5 pokoi, kuchni, łazienki, toalety oraz kotłowni.

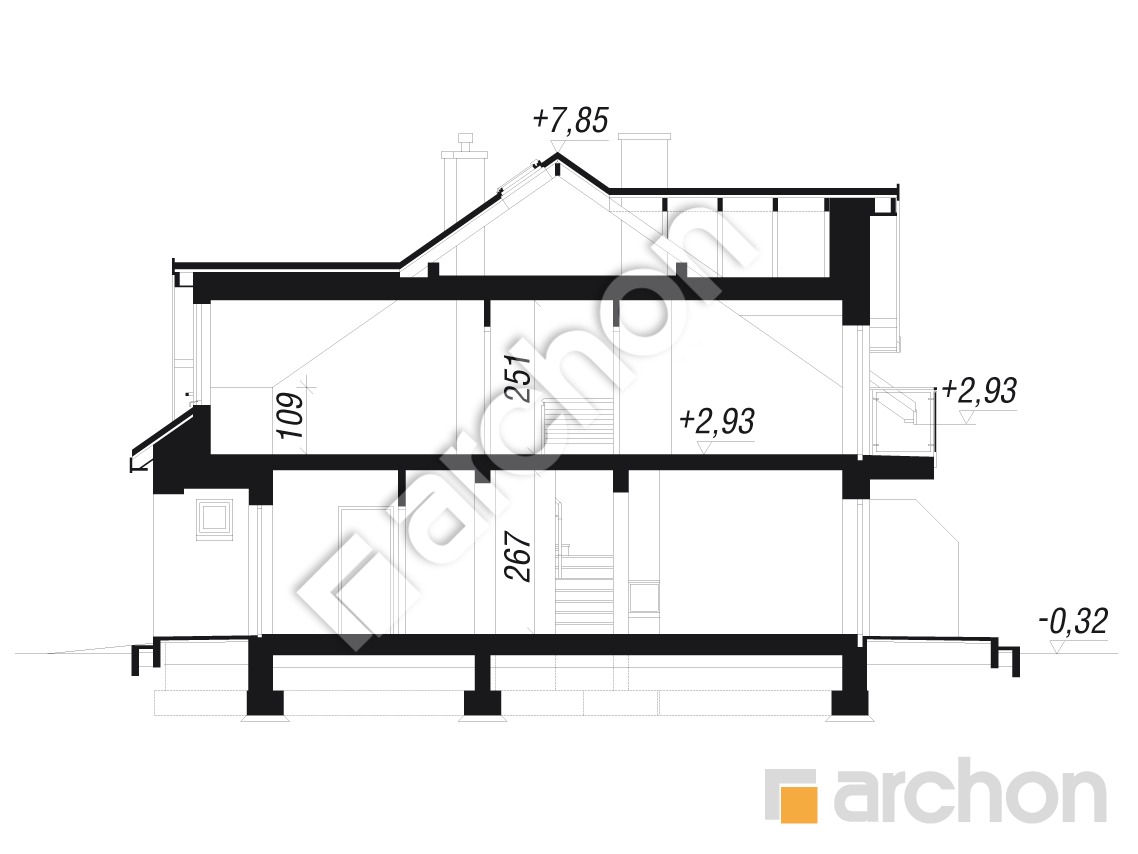

Przekrój

gotowy projekt Dom w klematisach 10 przekroj budynku

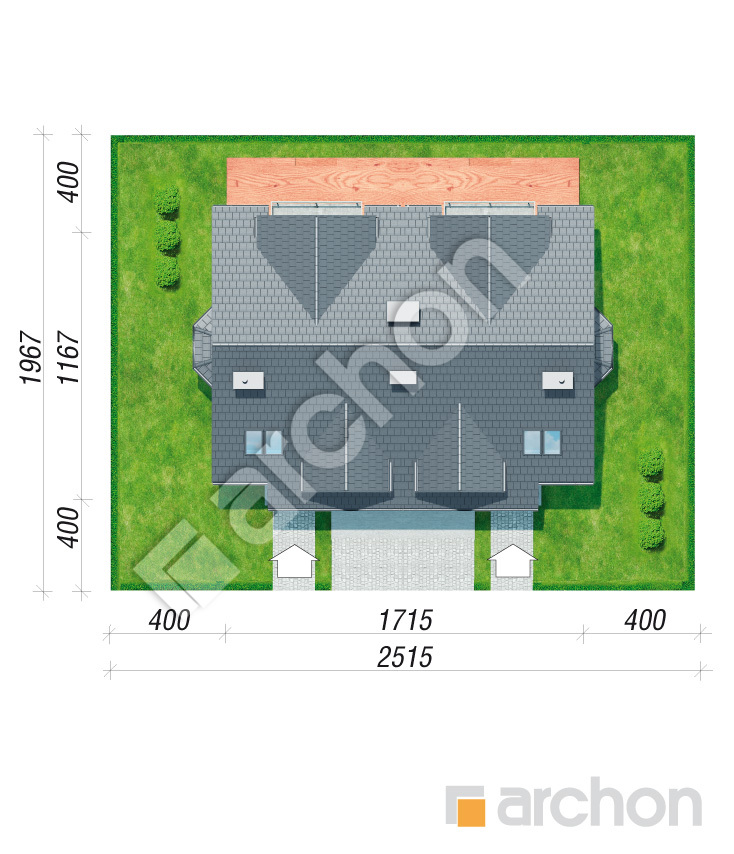

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

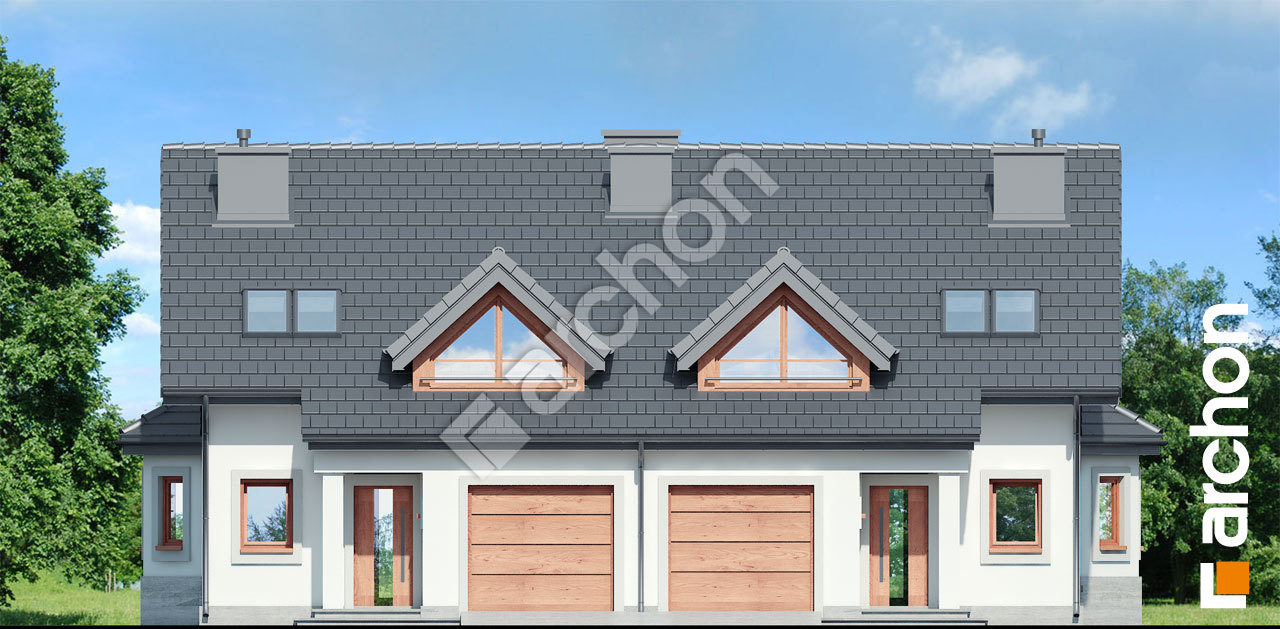

Elewacja frontowa projekt dom w klematisach 10 ver 2 bebeb130d805c178ea4b2b495b4999c7  264 Elewacja frontowa

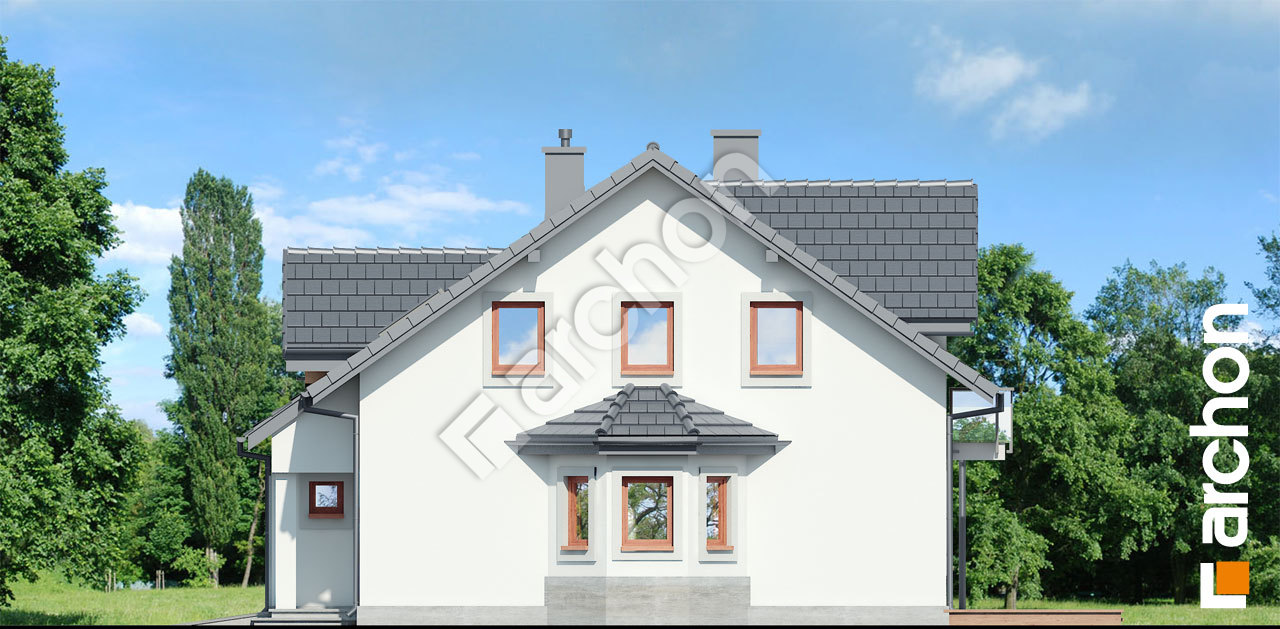

Elewacja boczna projekt dom w klematisach 10 ver 2 3bfd3cdf06bab0286d9be5af4c972ed3  265 Elewacja boczna

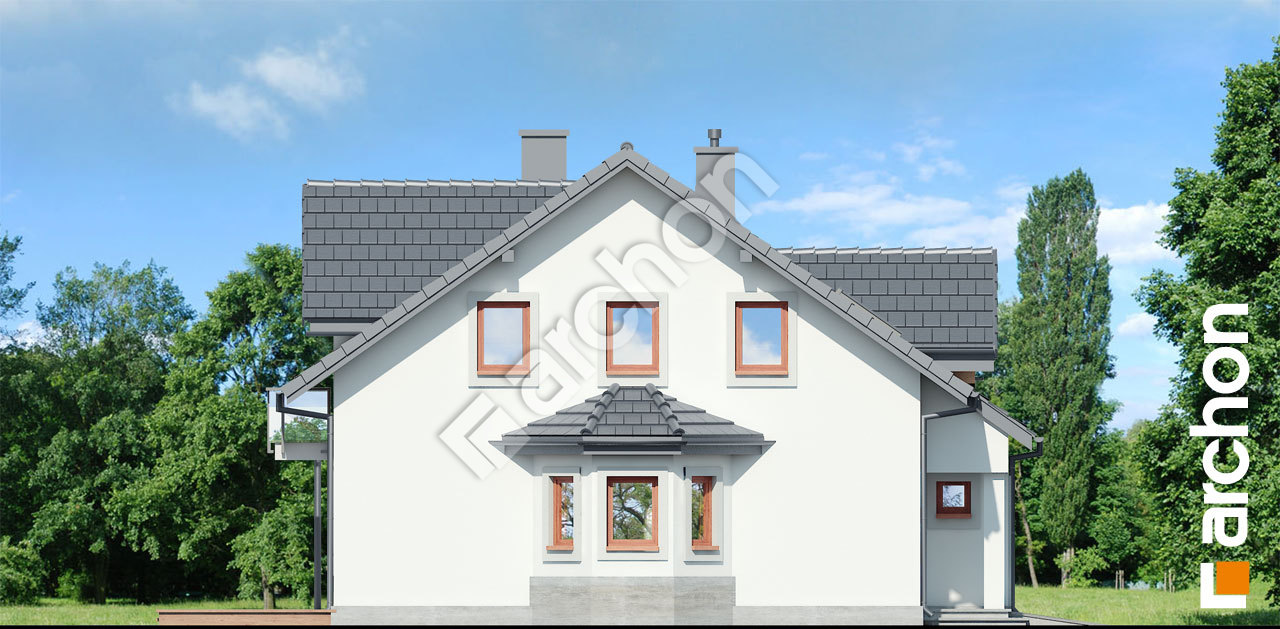

Elewacja boczna projekt dom w klematisach 10 ver 2 17c6576fbf035d17db913ac57c71af53  266 Elewacja boczna

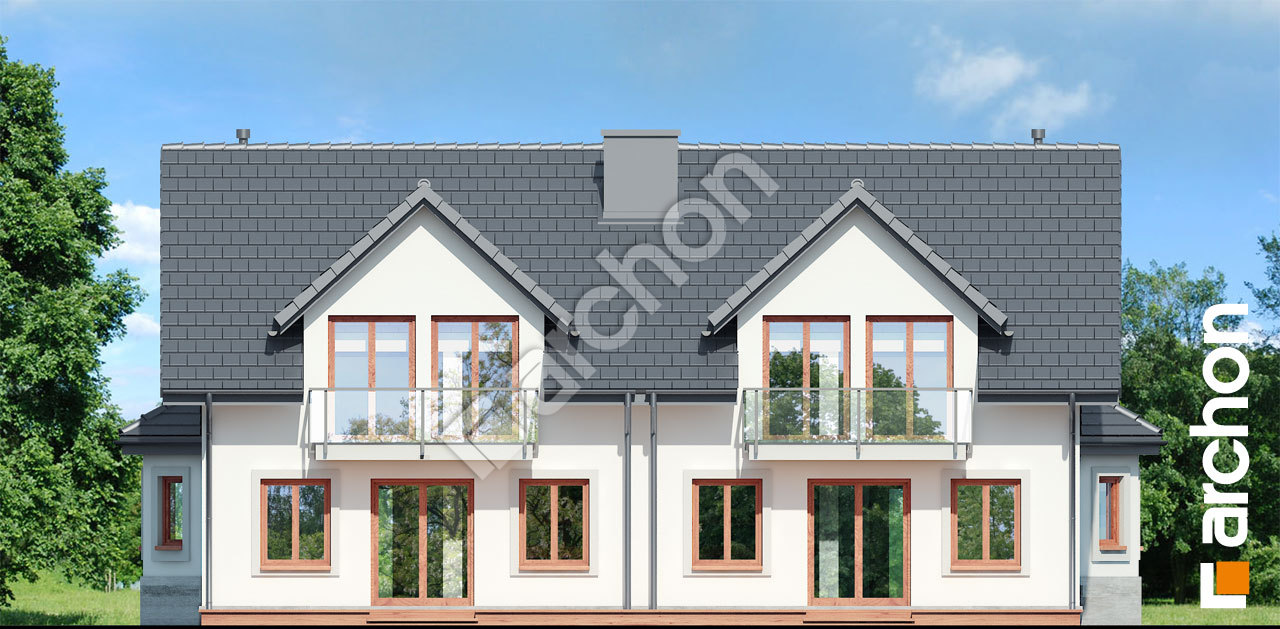

Elewacja ogrodowa projekt dom w klematisach 10 ver 2 b2b66efe725d6de3beb61f4dee58c56d  267 Elewacja ogrodowa

Prosty w formie projekt domu dwurodzinnego (jednorodzinny dwulokalowy), który charakteryzuje się niezwykle funkcjonalnym układem wewnętrznym. Bryłę budynku urozmaicono efektownymi lukarnami z wyjściem na balkon oraz ciekawym detalem architektonicznym. Lekko wysunięty garaż na elewacji frontowej pozwolił na stworzenie praktycznego zadaszenia nad wejściem głównym, chroniącego mieszkańców przed deszczem i śniegiem. Charakter domu podkreślono odpowiednim wykończeniem elewacji. Na tarasie od strony ogrodu można zorganizować letnią jadalnię lub kącik kawowy na świeżym powietrzu. W obydwu segmentach parter wypełnia pięknie doświetlona, przestronna i jasna strefa dzienna, będąca idealnym miejscem codziennego odpoczynku dla wszystkich domowników oraz ich przyjaciół. W reprezentacyjnym salonie znalazło się miejsce na wygodne sofy, zapewniające relaks przed kinem domowym i kominkiem oraz stół rodzinny, w pobliżu wyjścia na taras. Otwarta kuchnia została częściowo umieszczona w przeszklonym wykuszu, a praktyczny barek śniadaniowy łączy ją z jadalnią. Atutem kuchni jest możliwość zastosowania wysokiej zabudowy, która w nowoczesnych wnętrzach prezentuje się bardzo atrakcyjnie. Program parteru uzupełnia toaleta. Część gospodarcza dostępna z wiatrołapu to garaż z jednym miejscem postojowym oraz kotłownia połączona z funkcją pralni. Komfortowa strefa nocna została zaprojektowana na poddaszu. Mieszczą się tutaj cztery jasne i ustawne sypialnie oraz ogólnodostępna łazienka z prysznicem i wanną. Wszystkie pokoje zostały dobrze doświetlone, posiadają też przestrzeń pod pojemne szafy ścienne oraz biurka do nauki i pracy. Zaprezentowany projekt domu należy do kategorii: projekty domów dwurodzinnych, projekty domów dwuetapowych. W ofercie dostępne są również inne warianty z rodziny „Domów w klematisach”, m.in.: do zabudowy bliźniaczej "Dom w klematisach 2", do zabudowy szeregowej "Dom w klematisach".
