Projekt domu  Dom w klematisach 4 (R2)

Cena z kodem 7 140 zł (5 804,88 netto)
gotowy projekt Dom w klematisach 4 (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 2 łazienki, 2 toalety, 2 kotłownie, kominek, garaż

  • Powierzchnia domu 226,74 m²
  • Powierzchnia garażu 34,52 m²
  • Powierzchnia kotłowni 14,80 m²

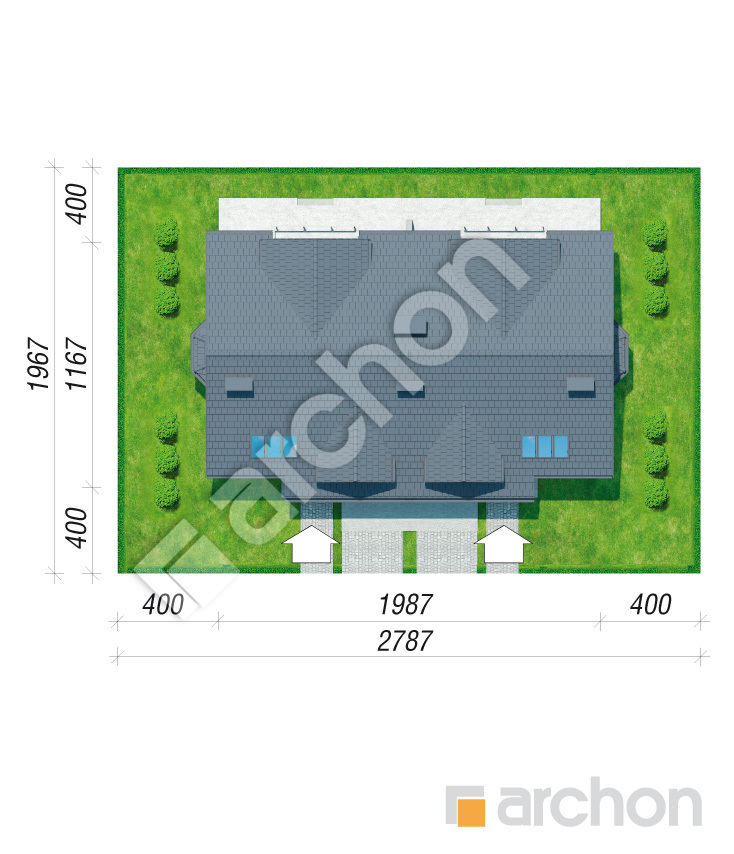

  • Min. wymiary działki 27,87 x 19,67 m
  • 26,07 x 19,67 m
  • Likwidacja wykusza.

Cena z kodem rabatowym 350DOM
7 140 zł z VAT 23% (5 804,88 zł netto)
Kod ważny do 08.11.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 7 490 zł
Najniższa cena z 30 dni przed obniżką 7 140 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 599 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
KLEMATISY KTÓRE KOCHACIE

PARTER
156,24 (157,62)
1. Wiatrołap 3,90
2. Garaż 17,26 (17,95)
3. Hol 6,69
4. Schody 2,03
5. Salon 28,83
6. Kuchnia 10,47
7. Toaleta 1,54
8. Kotłownia 7,40
9. Wiatrołap 3,90
10. Garaż 17,26 (17,95)
11. Hol 6,69
12. Schody 2,03
13. Salon 28,83
14. Kuchnia 10,47
15. Toaleta 1,54
16. Kotłownia 7,40
Pokaż powierzchnie pomieszczeń na rzucie
PODDASZE
119,82 (145,28)
1. Hol i schody 8,08 (8,08)
2. Pokój 11,95 (14,36)
3. Pokój 12,33 (14,74)
4. Łazienka 5,97 (5,97)
5. Pokój 9,56 (13,81)
6. Pokój 12,02 (15,68)
7. Hol i schody 8,08 (8,08)
8. Pokój 11,95 (14,36)
9. Pokój 12,33 (14,74)
10. Łazienka 5,97 (5,97)
11. Pokój 9,56 (13,81)
12. Pokój 12,02 (15,68)

Dane projektu Domu w klematisach 4 (R2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 109 cm
dach: dwuspadowy, nachylenie 35 st. , 42 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Dodatkowe Informacje

W domu zaprojektowano 2 mieszkania o powierzchni 121,85m2 oraz 2 garaże jednostanowiskowe. Każde mieszkanie składa się z 5 pokoi, kuchni, łazienki, WC oraz kotłowni.

Przekrój

gotowy projekt Dom w klematisach 4 (R2) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

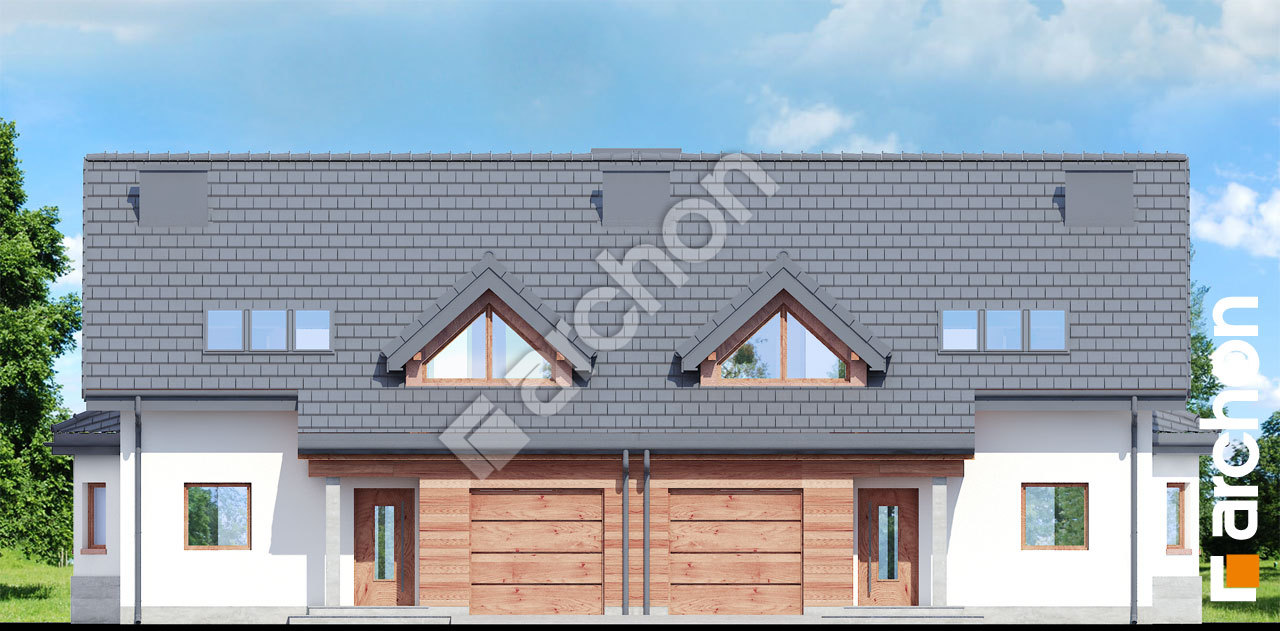

Elewacja frontowa projekt dom w klematisach 4 r2 ver 2 06397414db8c1253c0d8cdefbc47ab28  264 Elewacja frontowa

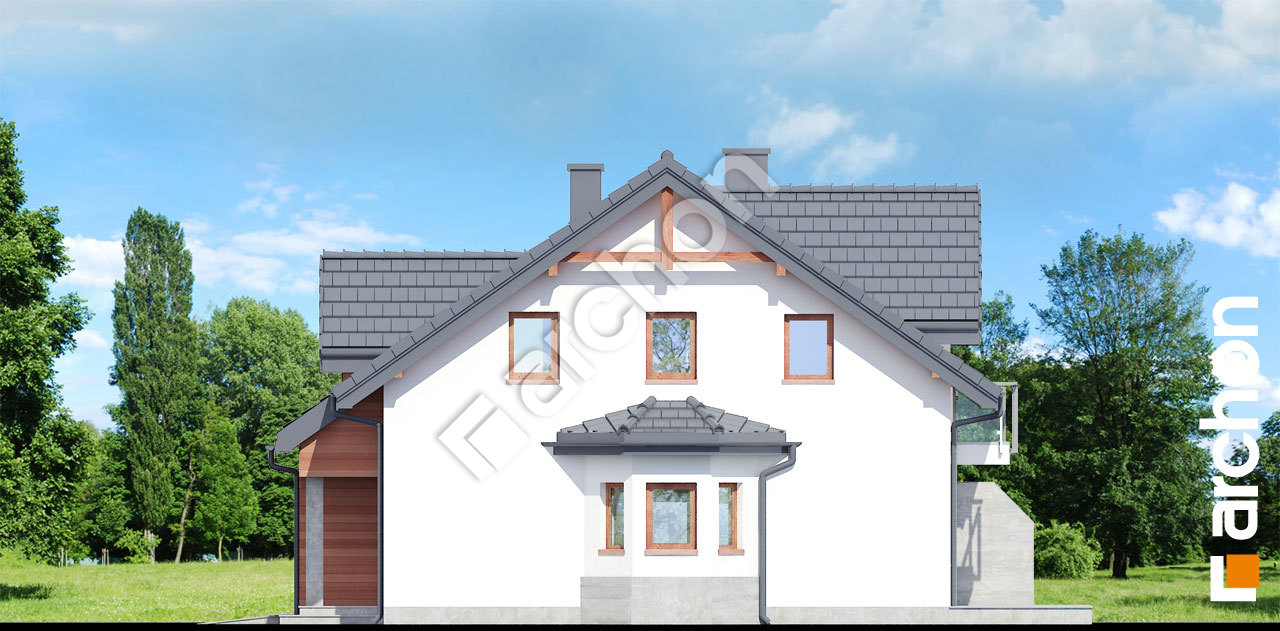

Elewacja boczna projekt dom w klematisach 4 r2 ver 2 75b748573e6ae4a37238274ad51cd352  265 Elewacja boczna

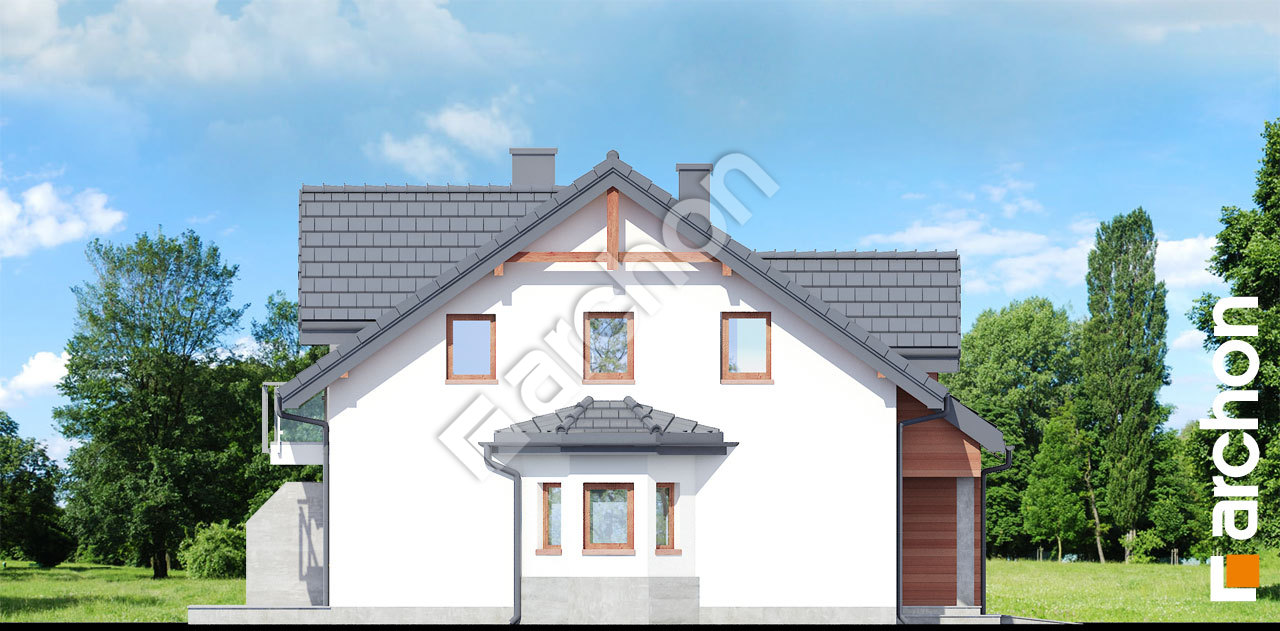

Elewacja boczna projekt dom w klematisach 4 r2 ver 2 afbfecc3b7f4f2ea9facf5452517aeba  266 Elewacja boczna

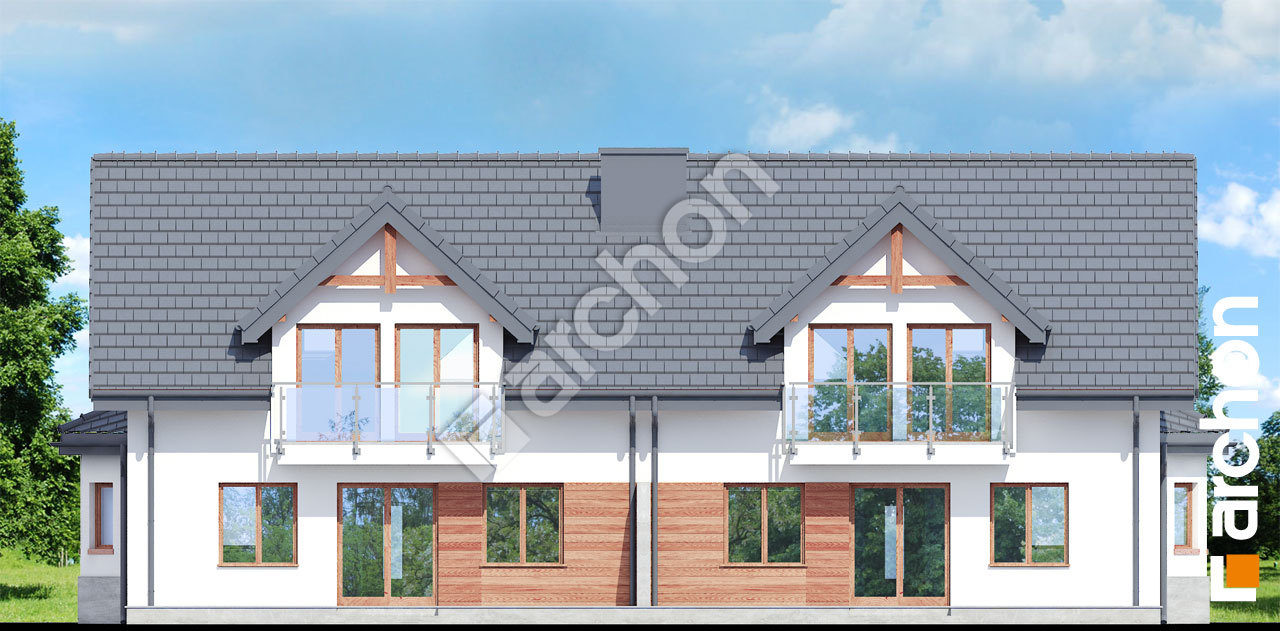

Elewacja ogrodowa projekt dom w klematisach 4 r2 ver 2 f039622d4d683b258796d5daf74a80ba  267 Elewacja ogrodowa

Bardzo funkcjonalny projekt domu dwurodzinnego (jednorodzinny dwulokalowy), o prostej bryle przykrytej dachem dwuspadowym. Wysunięcie garażu na elewacji frontowej pozwoliło stworzyć praktyczne zadaszenie wejścia głównego, chroniącego przed wiatrem i opadami. Klasyczny styl wykończenia elewacji podkreśla klinkierowa podmurówka oraz opaski wokół drewnianej stolarki. Liczne przeszklenia naturalnie doświetlają wnętrze, łącząc je płynnie z otaczającym dom ogrodem.
Centrum życia rodzinnego tworzy komfortowa strefa dzienna na parterze domu. Znajdziemy tutaj reprezentacyjny salon z zestawem wypoczynkowym przed kinem domowym i kominkiem, zachęcający do wspólnego relaksu. W drugiej części mieści się duży stół rodzinny, który można swobodnie rozłożyć w czasie świąt lub innych uroczystości. Dostępny z salonu taras efektywnie powiększa jego część wypoczynkową. Otwarta kuchnia została częściowo umieszczona w przeszklonym wykuszu, a jej atutem jest możliwość zastosowania wysokiej zabudowy oraz optymalna ilość blatów roboczych. Praktyczny półwysep płynnie łączy ją z jadalnią. Z wiatrołapu dostępny jest garaż z jednym miejscem postojowym oraz kotłownia połączona z funkcją pralni.
Strefa nocna domu umieszczona została na poddaszu. Zaprojektowano tutaj cztery wygodne i dobrze doświetlone sypialnie oraz ogólnodostępną łazienkę z prysznicem i wanną. Wszystkie pokoje dysponują przestrzenią pod pojemne szafy ścienne oraz regały i biurka do nauki lub pracy. Zaprezentowany projekt domu należy do kategorii: projekty domów dwurodzinnych, dwuetapowych oraz z poddaszem użytkowym.
