Projekt domu Dom w rabarbarze (S)

3 560 zł  3 160 zł
(2 569,11 zł netto)
gotowy projekt Dom w rabarbarze (S) widok 1
Dom do zabudowy szeregowej z poddaszem użytkowym
5 pokoi, 1 kuchnia, 1 łazienka, toaleta, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 129,93 m²
  • powierzchnia garażu 21,06 m²
  • powierzchnia kotłowni 7,48 m²
  • Min. wymiary działki 10,34 x 19,72 m
Koszty budowy
na I kwartał 2021

231 000 zł


Do końca promocji:
White
3 560 zł
3 160 zł (2 569,11 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  360,00 zł 69 zł
zyskujesz 691 zł
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

PARTER 83,13 (83,73)
1. Wiatrołap 5,13
2. Hol 3,35 (3,35)
3. Toaleta 1,28 (1,88)
4. Salon 25,56
5. Kuchnia i jadalnia 19,27
6. Kotłownia 7,48
7. Garaż 21,06 (21,06)
PODDASZE 75,34 (88,57)
1. Schody 5,15 (5,15)
2. Hol 4,88 (4,88)
3. Łazienka 5,70 (5,70)
4. Pokój 8,88 (12,16)
5. Pokój 12,97 (13,25)
6. Pokój 13,99 (17,13)
7. Przedpokój 1,92 (1,99)
8. Pralnia 6,74 (9,88)
9. Garderoba 2,81 (4,40)
10. Pokój 12,30 (14,03)

Dane projektu Domu w rabarbarze (S)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 97 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia i jadalnia (5); PODDASZE: Łazienka (3)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

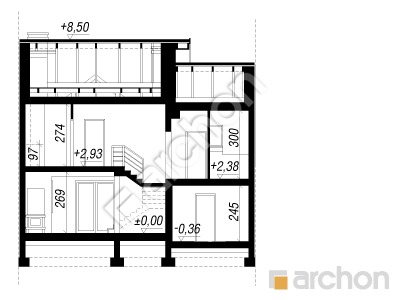

Przekrój

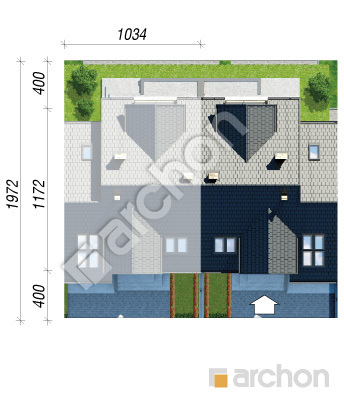

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

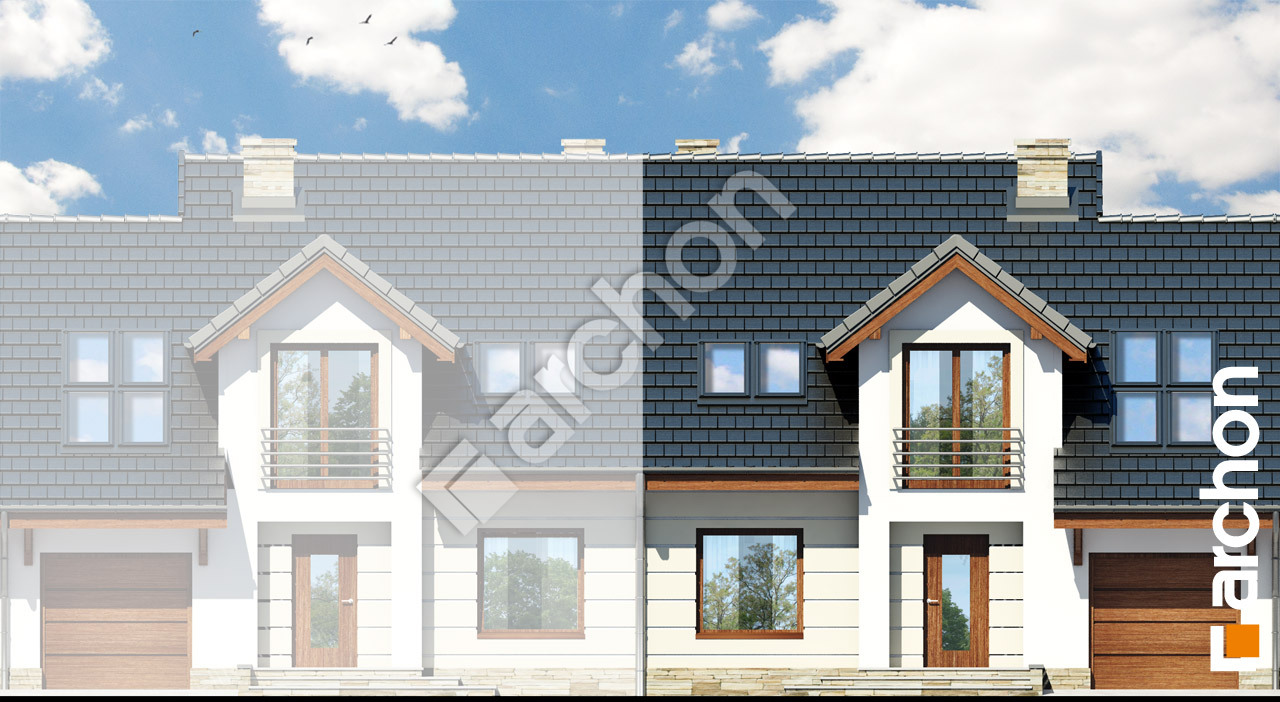

zobacz lustrzane odbicie White Elewacja frontowa
White Elewacja ogrodowa

Przedstawiamy projekt małego domu z użytkowym poddaszem i garażem, który przeznaczony jest do zabudowy szeregowej na działkach z wjazdem od południa. Elewacja budynku, wykończona jasnym tynkiem z elementami kamiennej okładziny oraz stolarką w kolorze drewna, prezentuje się doskonale. Dodatkową ozdobą jest zastosowane na elewacji parteru poziome boniowanie. Przez praktycznie zagospodarowany wiatrołap przechodzimy do otwartej, pięknie doświetlonej naturalnym światłem strefy dziennej. Mieści się tu duży salon z kominkiem otwarty na dużą jadalnię połączoną z kuchnią. W jadalni przewidziano miejsce na duży stół, a w kuchni, dzięki odpowiedniej powierzchni blatów roboczych, zapewniono dobre warunki do pracy. W jadalni znajduje się wyjście na taras, stanowiący wygodne miejsce letniego relaksu. Na parterze znajduje się także dostępna z holu toaleta. Z wiatrołapu wchodzimy także do garażu, w którego tylnej części znajdują się drzwi do kotłowni, posiadającej niezależne zewnętrzne wejście od strony ogrodu. Schodami wchodzimy do holu prywatnej części domu na poddaszu, która została zaprojektowana bardzo funkcjonalnie. Znajdują się tu cztery ustawne pokoje, każdy z uwzględnionym miejscem na pojemne szafy ubraniowe. Jeden z pokoi został wyposażony w garderobę, ponadto ma wyjście na duży balkon usytuowany nad tarasem ogrodowym, w drugim pokoju, zaprojektowanym od strony frontowej przewidziano szeroki portfenetr, pozostałe dwa pokoje doświetlone są za pomocą okien dachowych. Na poddaszu zaprojektowano wygodną łazienkę z wanną i prysznicem oraz dodatkowe, bardzo praktyczne pomieszczenie z oknem dachowym, przeznaczone na pralnię. „Dom w rabarbarze (S)” należy do kategorii: projekty domów małych, projekty domów z poddaszem użytkowym, projekty domów do zabudowy szeregowej, projekty domów z wejściem od południa, projekty domów z garażem jednostanowiskowym.
