Projekt domu  Dom w salwiniach 2 (G2E) OZE

Cena z kodem 4 820 zł (3 918,70 netto)
gotowy projekt Dom w salwiniach 2 (G2E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 152,52 m²
  • Powierzchnia garażu 41,68 m²
  • Powierzchnia kotłowni 2,97 m²
  • Min. wymiary działki 21,0 x 24,0 m
  • 19,0 x 24,0 m
  • Likwidacja okien w scianach bocznych na parterze w garażu, łazience i gabinecie.
  • 16,0 x 24,0 m
  • Likwidacja okien w scianach bocznych na parterze w garażu, łazience i gabinecie.
Koszty budowy

386 600 zł


Cena z kodem rabatowym 200MOJDOM
4 820 zł z VAT 23% (3 918,70 zł netto)
Kod ważny do 18.04.2024 r. godz. 16:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 020 zł
Najniższa cena z 30 dni przed obniżką 4 770 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Projekt na zamówienie

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900
Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 349 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
120,60 (123,20)
1. Wiatrołap 3,82
2. Garderoba 3,86
3. Korytarz 14,87 (17,47)
4. Łazienka 4,41
5. Gabinet 8,93
6. Salon + Jadalnia 26,27
7. Kuchnia 10,66
8. Spiżarnia 3,13
9. Kotłownia 2,97
10. Garaż 41,68
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie

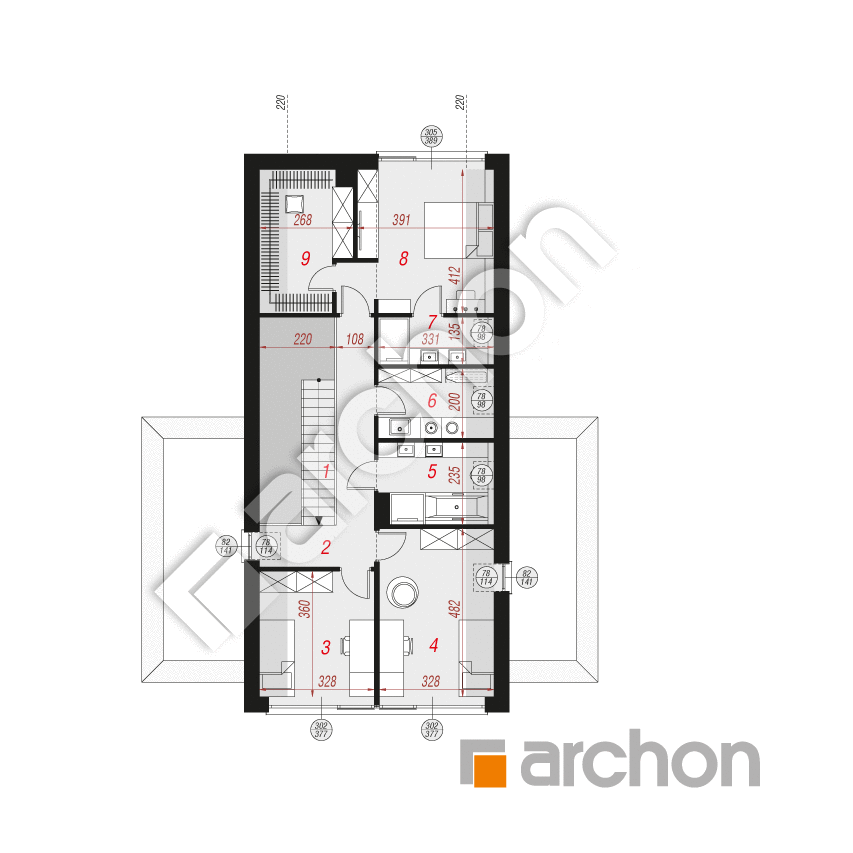

PODDASZE
76,57 (85,55)
1. Schody 4,18
2. Korytarz 9,68 (10,13)
3. Pokój 10,18 (11,56)
4. Pokój 13,66 (15,51)
5. Łazienka 6,47 (7,36)
6. Pralnia 5,67 (6,42)
7. Łazienka 3,79 (4,29)
8. Pokój 14,86 (16,44)
9. Garderoba 8,08 (9,66)

Dane projektu Domu w salwiniach 2 (G2E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w scianach bocznych na parterze w garażu, łazience i gabinecie.
Likwidacja okien w scianach bocznych na parterze w garażu, łazience i gabinecie.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 153 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

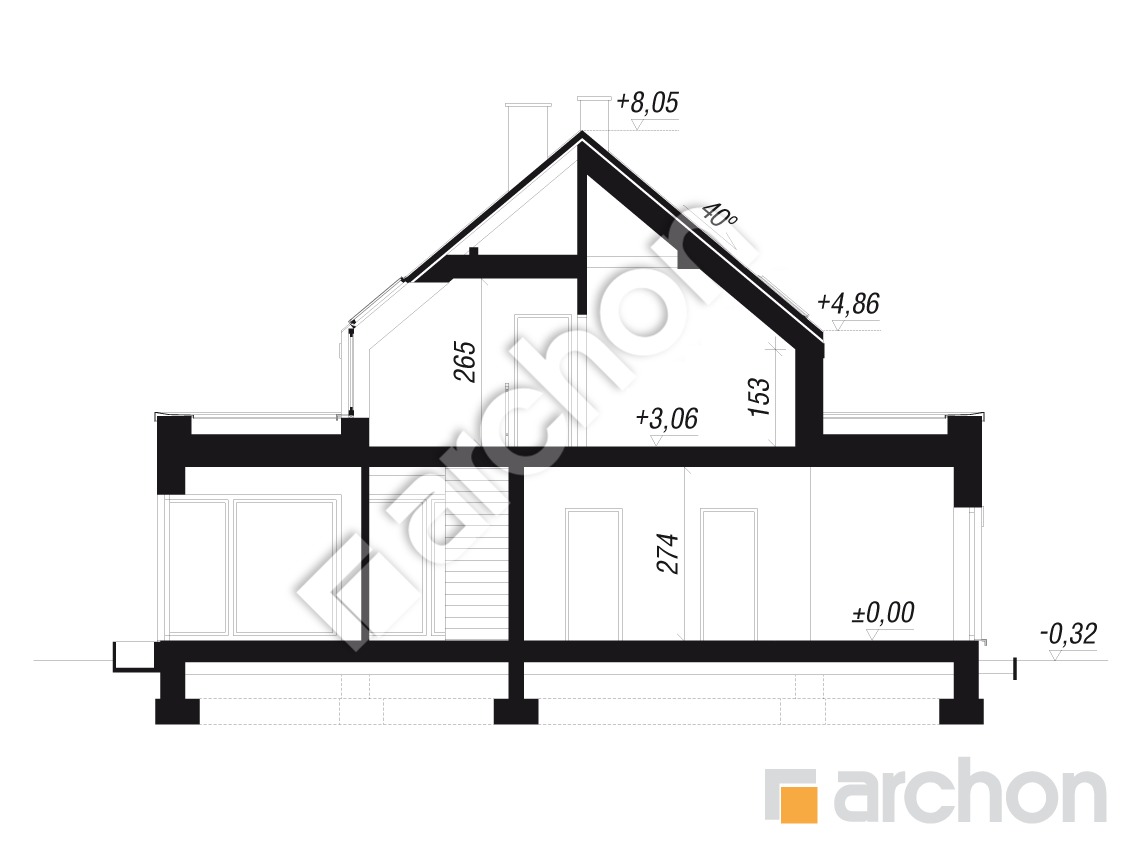

Przekrój

gotowy projekt Dom w salwiniach 2 (G2E) OZE przekroj budynku

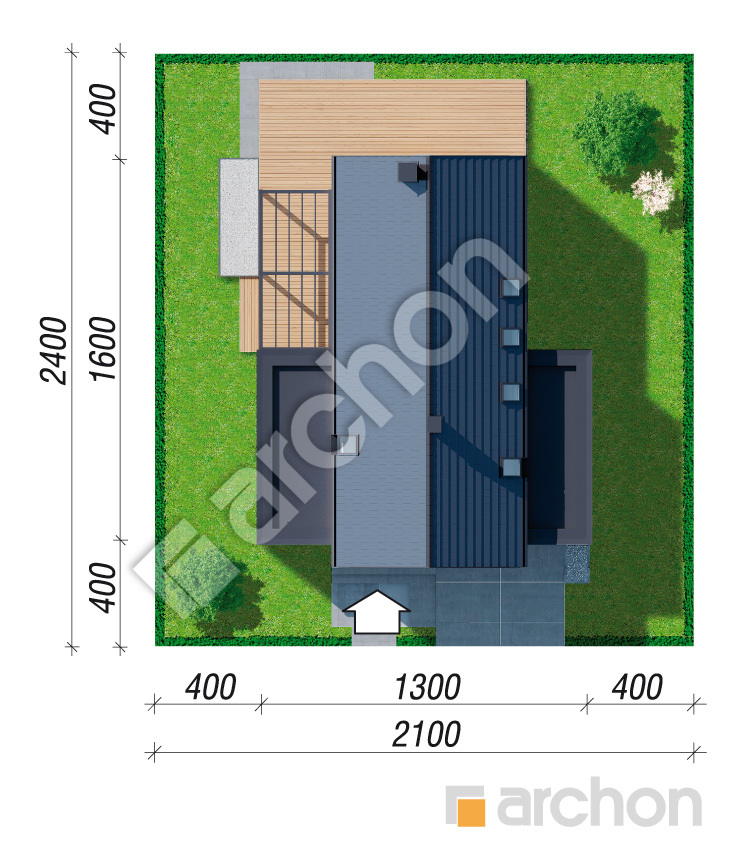

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

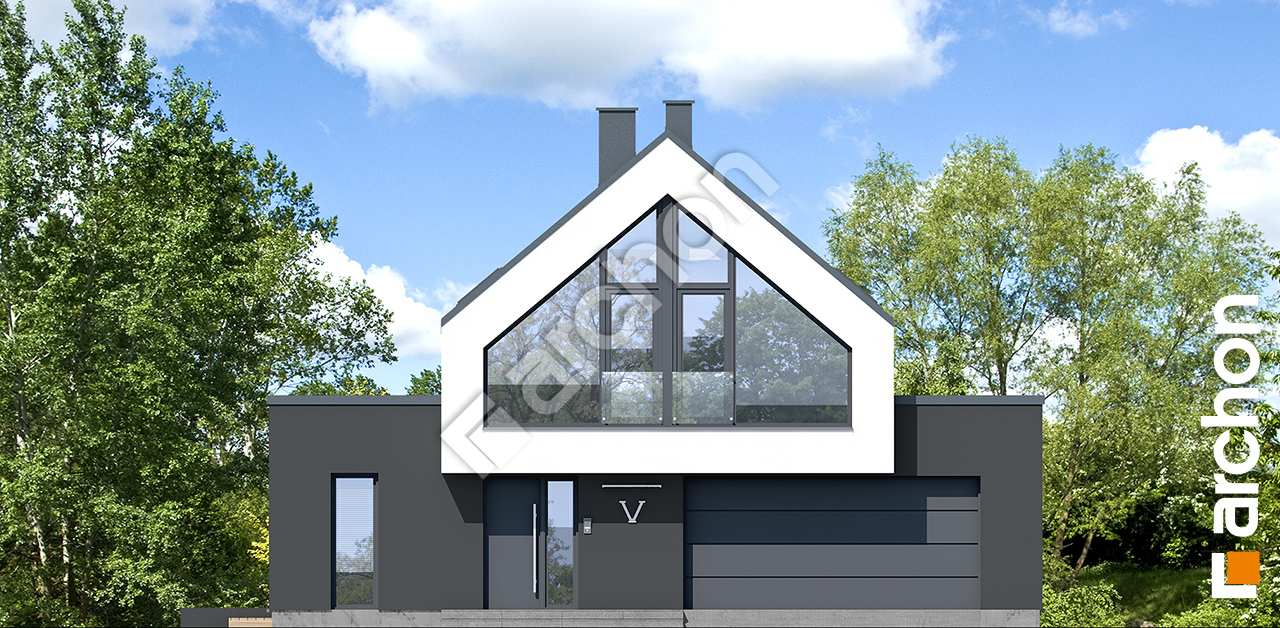

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w salwiniach 2 g2e oze 9c1c2101cbb56dbb47a7fdf7cc632bf8  264 Elewacja frontowa

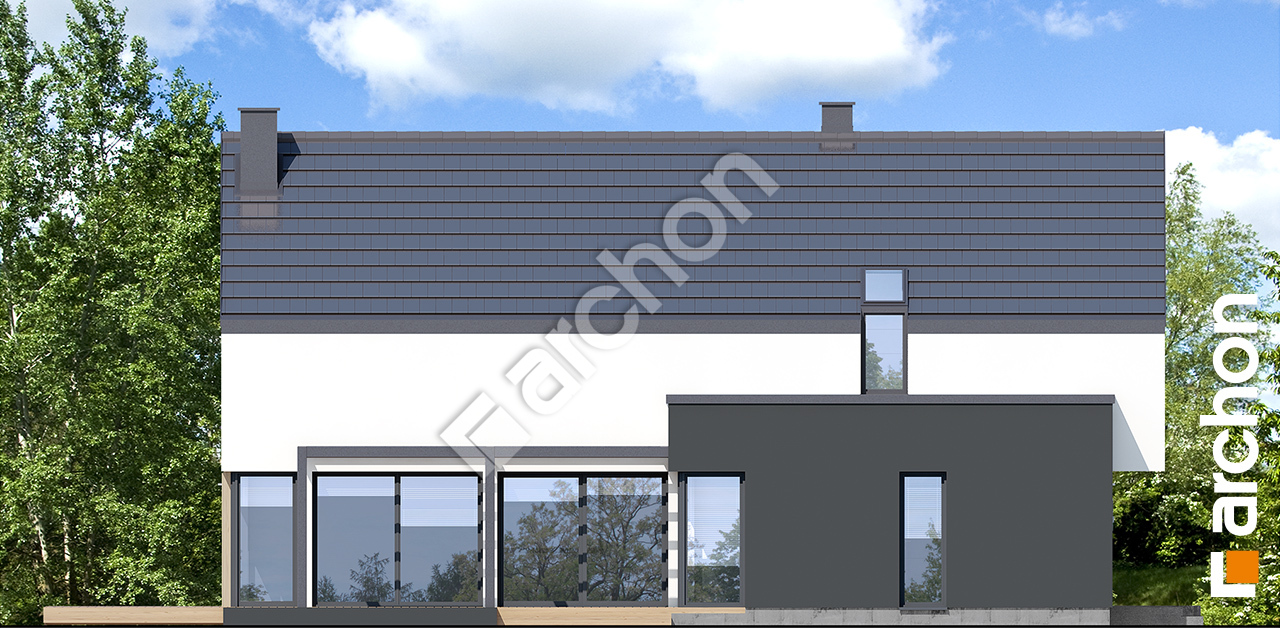

Elewacja boczna projekt dom w salwiniach 2 g2e oze 54a9b442bbe9171b3c81cd6055c58a13  265 Elewacja boczna

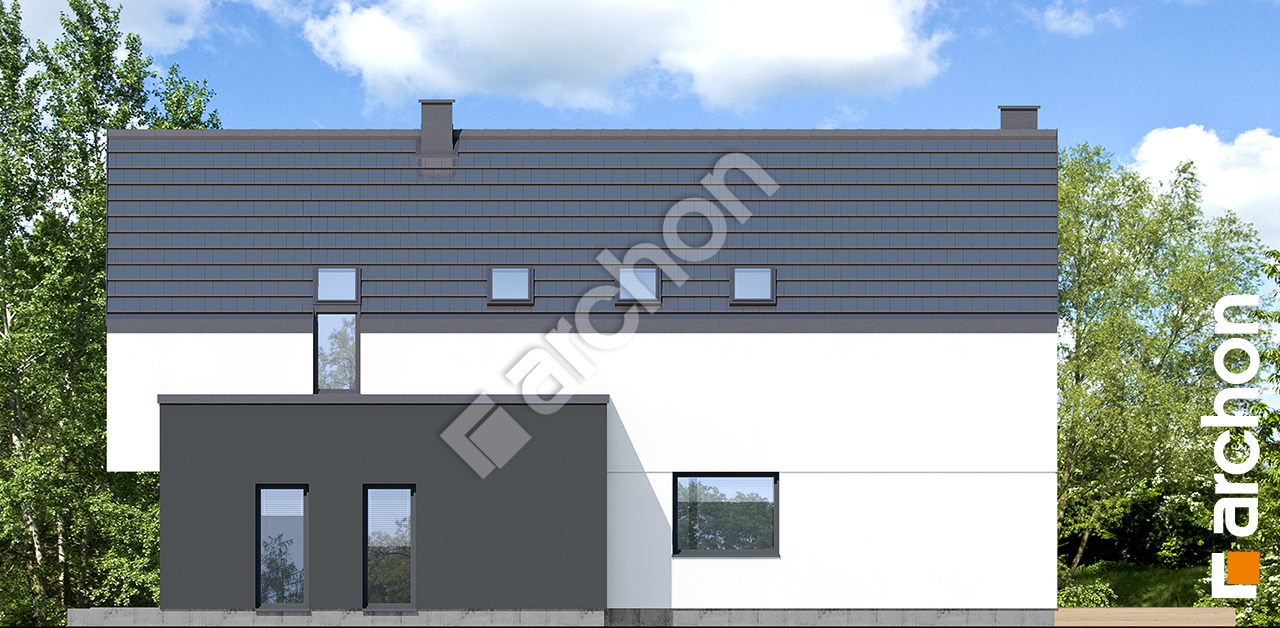

Elewacja boczna projekt dom w salwiniach 2 g2e oze a7130a9cc0f37f448dd08c836975d9b6  266 Elewacja boczna

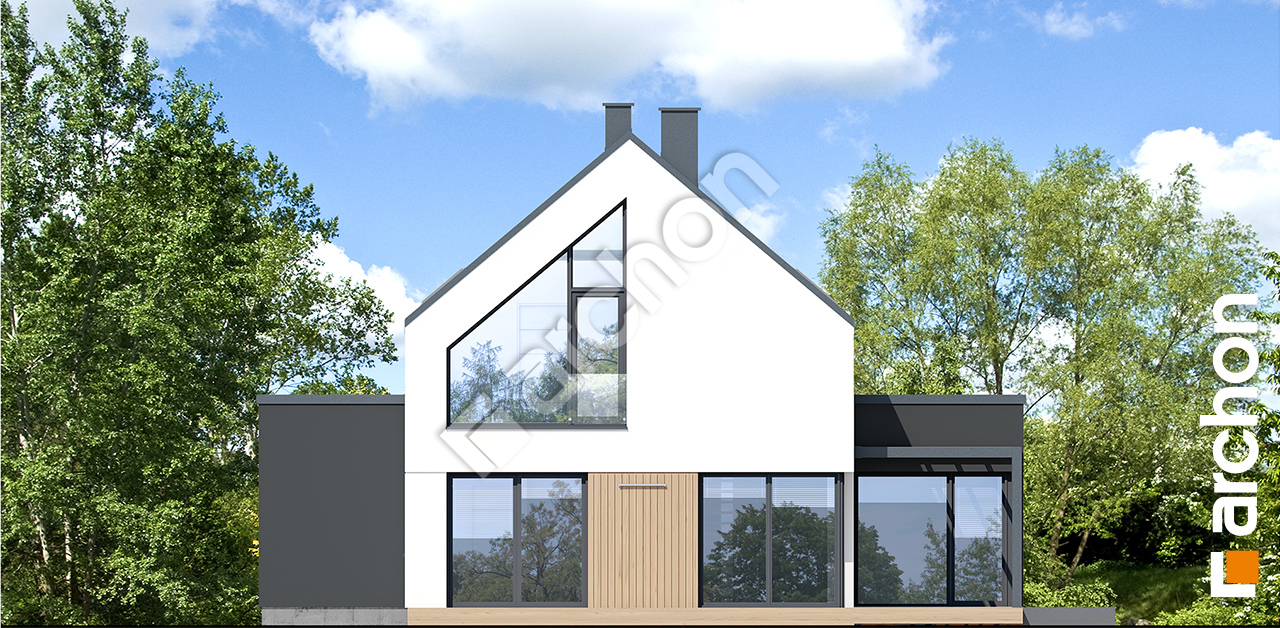

Elewacja ogrodowa projekt dom w salwiniach 2 g2e oze 943ae0da5c4cd4a03213de8c0447fd1d  267 Elewacja ogrodowa

Reprezentacyjny projekt domu o nietuzinkowej bryle zaprojektowanej w nurcie nowoczesnego designu, który podkreśla bezokapowy dach dwuspadowy w kolorze antracytu. Energooszczędne rozwiązania w projekcie obejmują wentylację mechaniczną oraz pompę ciepła jako źródło ogrzewania. Ciekawym rozwiązaniem wizualnym jest kompozycja na elewacji, łącząca biało-szare tynki z akcentami drewnianej okładziny. Na frontowej ścianie domu zaprojektowano panoramiczne przeszklenia oraz garaż dwustanowiskowy wpisany w obręb budynku. Dużym atutem projektu jest narożny przestronny taras zaplanowany od strony ogrodu. Dodatkowo jego część została osłonięta ażurową pergolą, która pozwoli na komfortowy wypoczynek podczas upalnych dni. Szerokie przeszklenia dodają lekkości wizualnej bryle i sprawiają, że wnętrze domu pozostanie doskonale doświetlone przez cały dzień. Wnętrze domu to funkcjonalny układ pomieszczeń, dobrze ze sobą skomunikowanych. Pierwszym z nich jest wiatrołap wzbogacony o garderobę, dalej znajduje się korytarz, nad którym otwarto strop do połaci dachowej, co dodaje kolejnych atutów wizualnych projektowi. Strefa dzienna ulokowana na parterze to otwarta przestrzeń salonu z kominkiem i jadalni z płynnym wyjściem na taras. Kuchnia została optycznie oddzielona od reszty wyspą z siedziskami, a w jej programie użytkowym znajduje się również spiżarnia, która łączy się bezpośrednio z garażem. We frontowej części domu znajduje się również gabinet, a ostatnim pomieszczeniem na pierwszej kondygnacji, jest kotłownia dostępna z garażu. Na poddaszu znajduje się nocna strefa domu, która oferuje domowników wygodną przestrzeń obejmującą apartament, dwa ustawne pokoje dla dzieci, nowoczesną łazienkę oraz pralnię. Wyjątkowy „Dom w salwiniach 2 (G2E) OZE” dołącza do kolekcji: projekty domów nowoczesnych, projekty domów z wentylacją mechaniczną, projekty domów z garażem dwustanowiskowym.
