Projekt domu Dom nad bulwarem 23

25 600 zł  25 200 zł
RABAT 400 zł
Budynek wielorodzinny piętrowy
  • Powierzchnia 850,96 m²
Koszty budowy
na IV kwartał 2020

767 000 zł


Do końca promocji:
White
25 600 zł
25 200 zł
  DO KOSZYKA
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 306,68 (313,96)
1. Wiatrołap 4,92
2. Klatka schodowa 15,44 (19,08)
3. Mieszkanie 52,05
4. Mieszkanie 28,88
5. Mieszkanie 52,05
6. Wiatrołap 4,92
7. Klatka schodowa 15,44 (19,08)
8. Mieszkanie 52,05
9. Mieszkanie 28,88
10. Mieszkanie 52,05
PIĘTRO 295,12
1. Klatka schodowa 15,53
2. Mieszkanie 51,72
3. Mieszkanie 28,59
4. Mieszkanie 51,72
5. Klatka schodowa 15,53
6. Mieszkanie 51,72
7. Mieszkanie 28,59
8. Mieszkanie 51,72
PODDASZE 249,16 (285,84)
1. Klatka schodowa 10,02 (10,02)
2. Mieszkanie 57,25 (66,42)
3. Mieszkanie 57,31 (66,48)
4. Klatka schodowa 10,02 (10,02)
5. Mieszkanie 57,31 (66,48)
6. Mieszkanie 57,25 (66,42)

Dane projektu Domu nad bulwarem 23

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 106 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W budynku znajduje się łącznie 16 mieszkań. Na parterze i piętrze zaprojektowano po 4 mieszkania dwupokojowe o powierzchni ok 52 m2 i po 2 mieszkania jednopokojowe z aneksem kuchennym o powierzchni ok 29 m2.
Na poddaszu znajdują się 4 mieszkania dwupokojowe o powierzchniach ok. 58 m2.

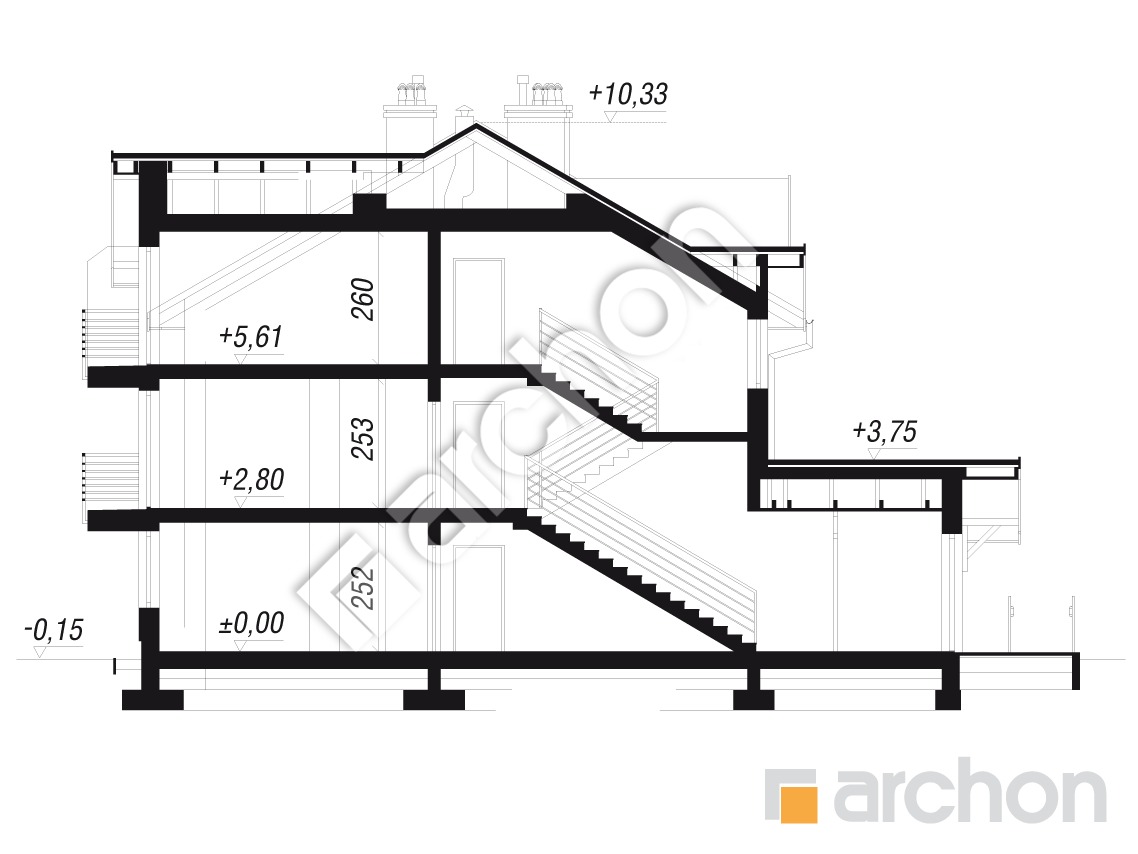

Przekrój

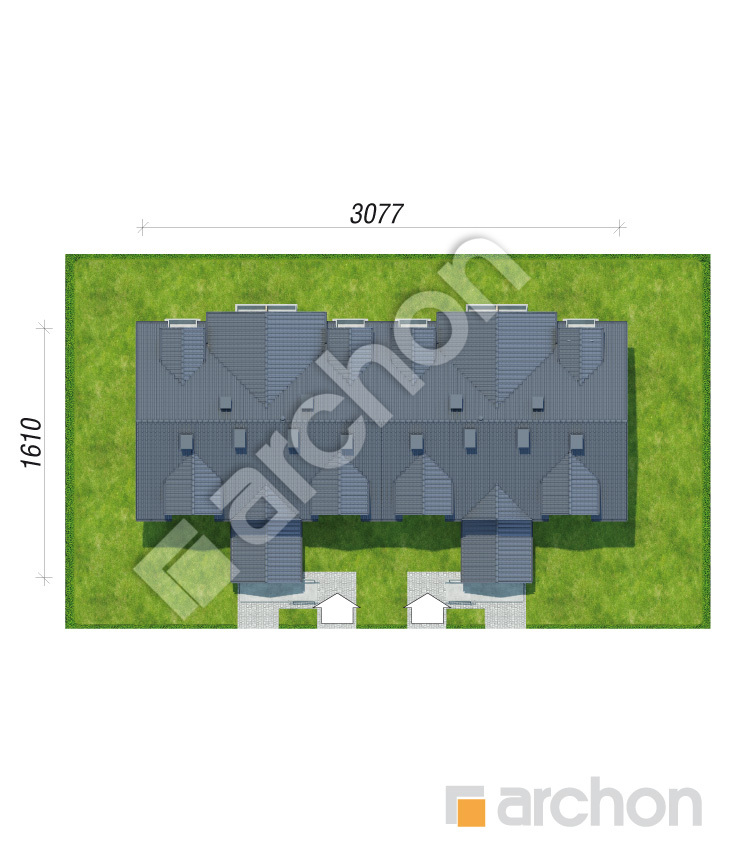

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

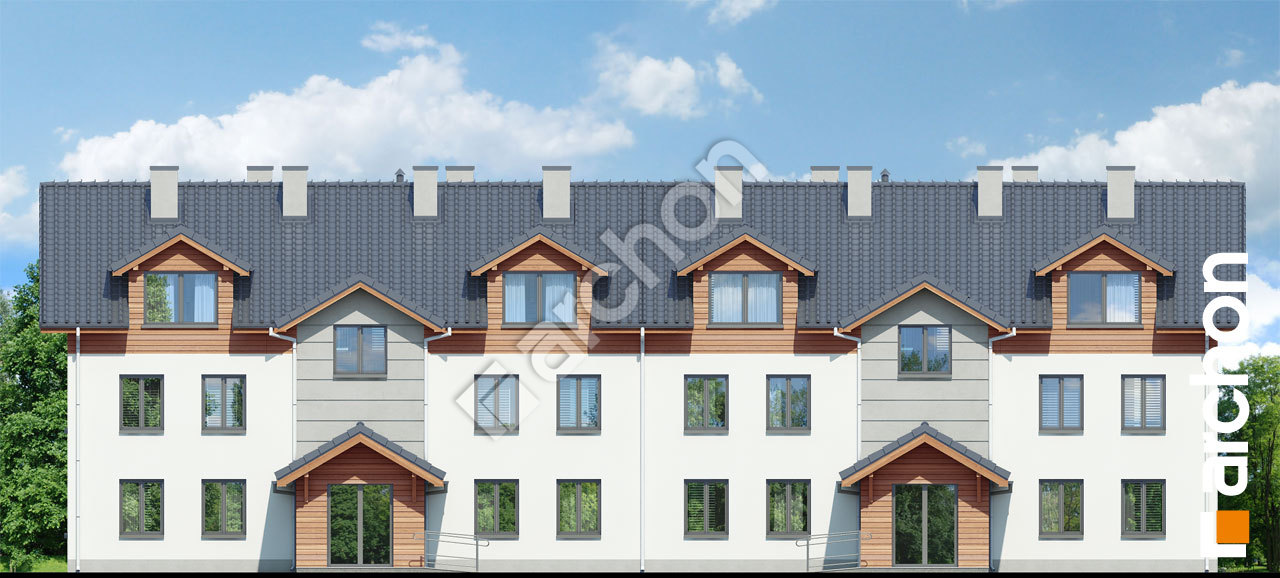

White Elewacja frontowa

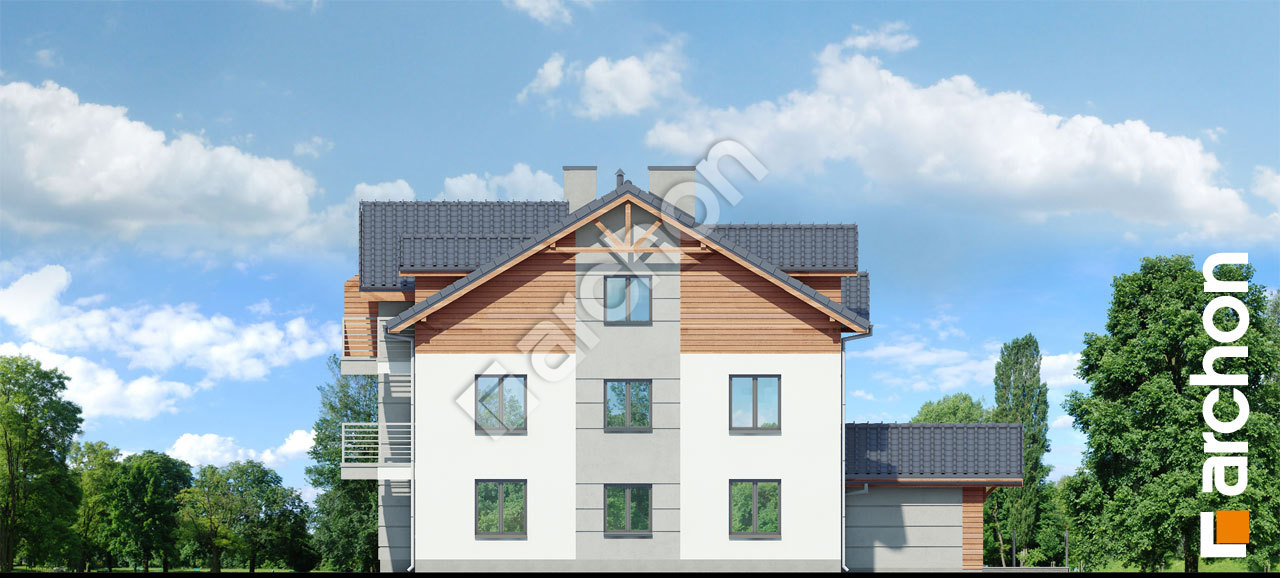

White Elewacja boczna

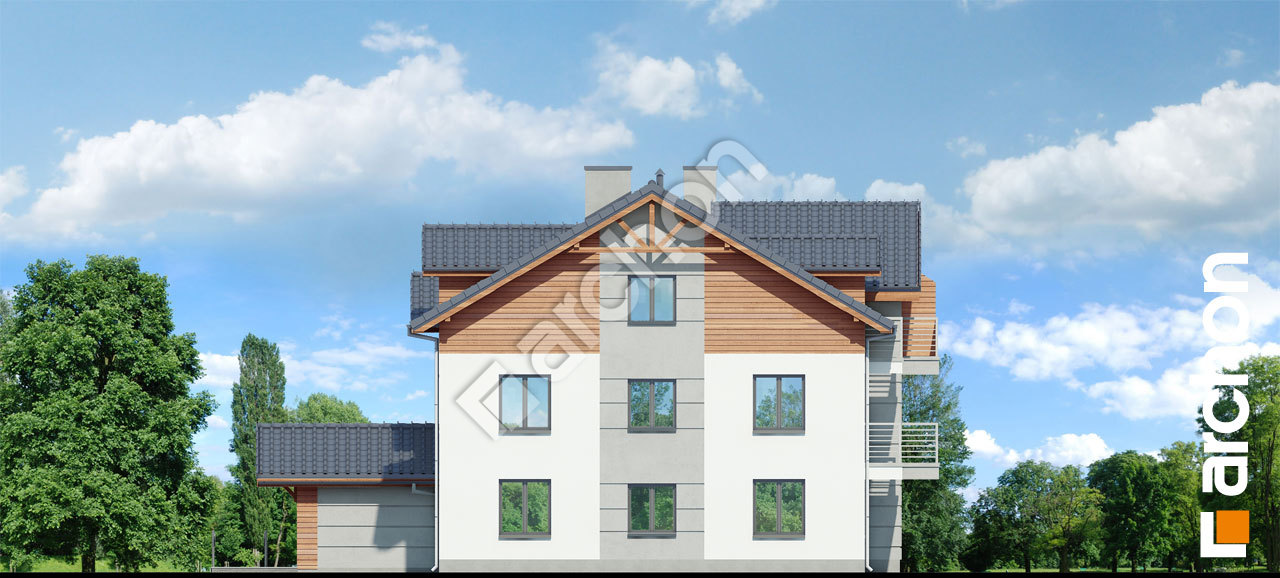

White Elewacja boczna

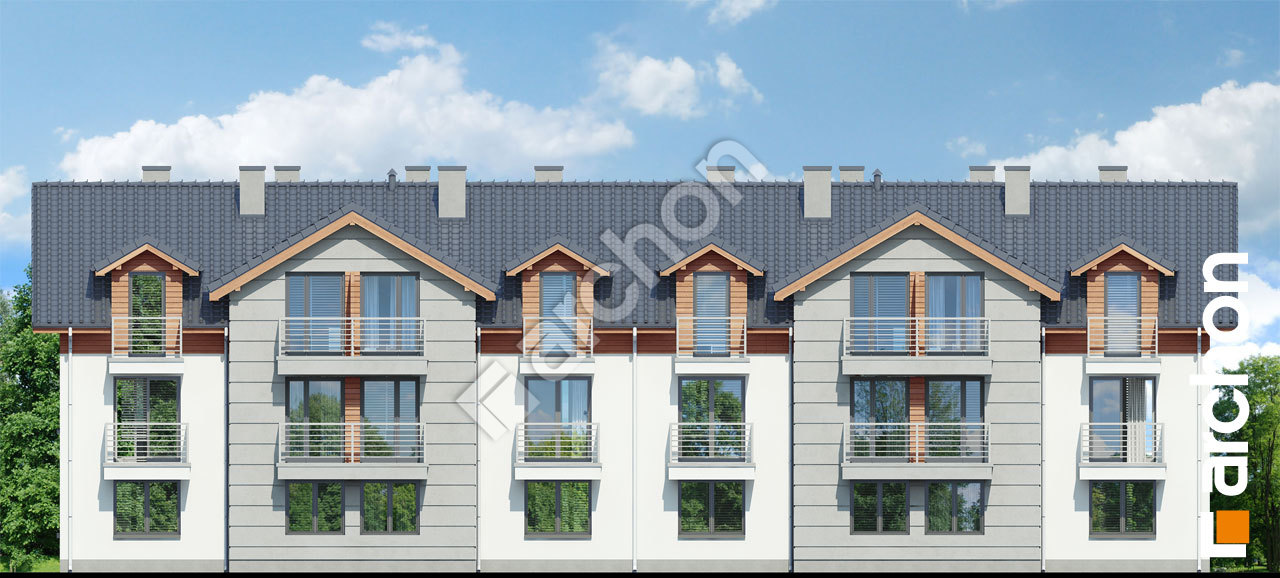

White Elewacja ogrodowa

Interesujący projekt budynku wielorodzinnego, niepodpiwniczonego, w którym znajdują się trzy kondygnacje nadziemne, wraz z poddaszem użytkowym. Budynek charakteryzuje się prostą, klasyczną formą bryły. Jej atrakcyjny wygląd zewnętrzny uzyskano poprzez staranną kompozycję elewacji, w której jasny tynk urozmaicono naturalnym drewnem oraz poziomym boniowaniem. W projekcie „Dom nad bulwarem 23” znajduje się łącznie 16 mieszkań, w tym na parterze i piętrze po 4 mieszkania 2-pokojowe o powierzchni ok. 52 m2 i po 2 mieszkania 1-pokojowe z aneksem kuchennym o metrażu ok. 29 m2. Na poddaszu zaprojektowano 4 mieszkania 2-pokojwe o powierzchni ok. 58 m2. Dzięki zastosowanym w projekcie sprawdzonym rozwiązaniom istnieje możliwość łączenia poszczególnych mieszkań w większe lokale. Wszystkie mieszkania są ustawne i bardzo dobrze doświetlone światłem dziennym, dysponują tarasem lub balkonem. W lokalach znajdujących się na poddaszu przestronności dodają przewidziane w projekcie lukarny. Zaprezentowany projekt domu należy do kategorii: projekty domów dla deweloperów, projekty domów wielorodzinnych.
