Projekt domu Dom pod miłorzębem 9 (R2NT)

5 810 zł  5 360 zł
(4 357,72 zł netto)
RABAT 450 zł
gotowy projekt Dom pod miłorzębem 9 (R2NT) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
8 pokoi, 2 kuchnie, 2 łazienki, toaleta, kotłownia, garderoby, kominek

  • Powierzchnia domu 190,46 m²
  • Powierzchnia kotłowni 7,34 m²
  • Min. wymiary działki 19,71 x 20,2 m
  • 17,71 x 19,7 m
  • Likwidacja okien w ścianie bocznej oraz cofnięcie lukarn.

Do końca promocji:
2019 08 01 stopwatch 01
5 810 zł
5 360 zł (4 357,72 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  589,00 zł 439 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 439 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

PARTER
99,86 (105,48)
1. Wiatrołap 4,32
2. Kotłownia 3,67
3. Toaleta 0,95 (1,40)
4. Korytarz 3,47 (5,83)
5. Kuchnia i jadalnia 12,03
6. Salon 25,49
7. Wiatrołap 4,32
8. Kotłownia 3,67
9. Toaleta 0,95 (1,40)
10. Korytarz 3,47 (5,83)
11. Kuchnia i jadalnia 12,03
12. Salon 25,49
PODDASZE
97,94 (104,26)
1. Schody 4,41
2. Korytarz 3,18
3. Pokój 10,63 (11,28)
4. Pokój 12,29 (12,85)
5. Łazienka 4,86
6. Pokój 10,36 (11,52)
7. Garderoba 3,24 (4,03)
8. Schody 4,41
9. Korytarz 3,18
10. Pokój 10,63 (11,28)
11. Pokój 12,29 (12,85)
12. Łazienka 4,86
13. Pokój 10,36 (11,52)
14. Garderoba 3,24 (4,03)

Dane projektu Domu pod miłorzębem 9 (R2NT)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w ścianie bocznej oraz cofnięcie lukarn.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: gęstożebrowy Teriva
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha, okno dachowe VELUX
kocioł: gazowy
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

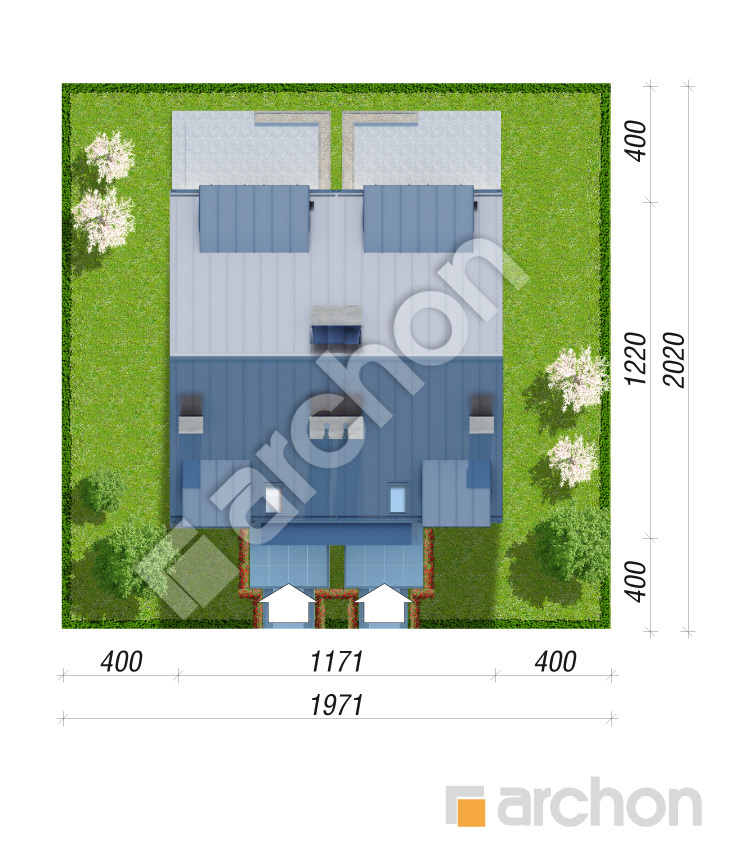

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

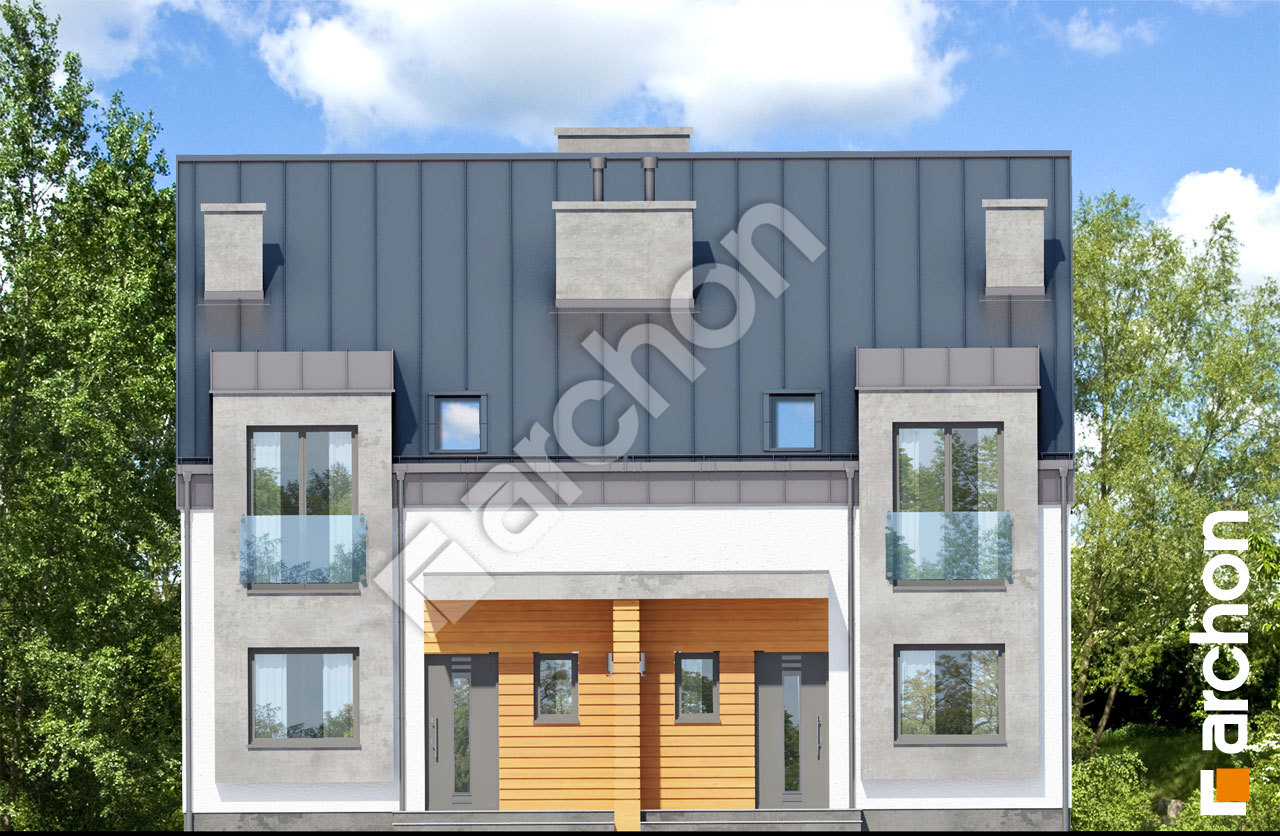

Elewacja frontowa projekt dom pod milorzebem 9 r2nt 228af790d9fc898e6ac7a9e2b05a6b64  264 Elewacja frontowa

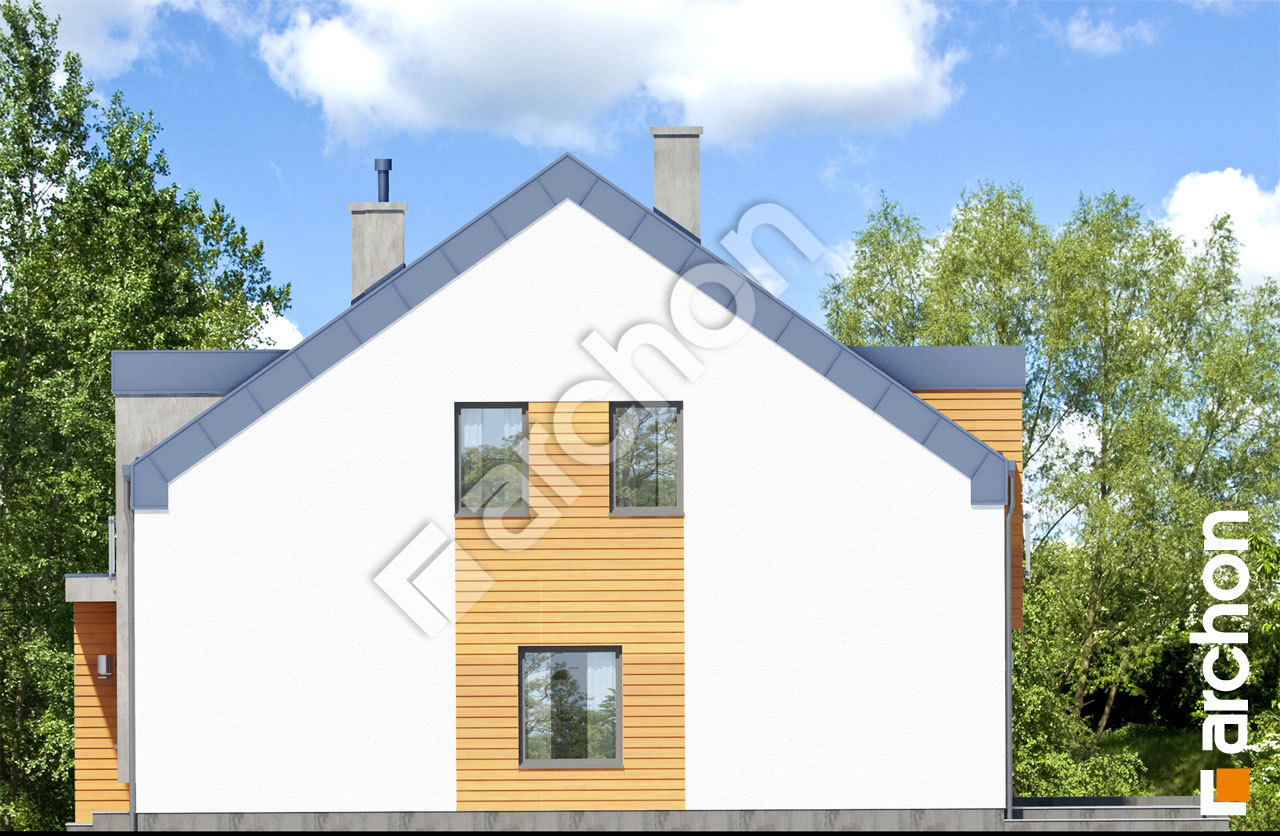

Elewacja boczna projekt dom pod milorzebem 9 r2nt 903aceca768e7e6b8c1f9f36c472c7d4  265 Elewacja boczna

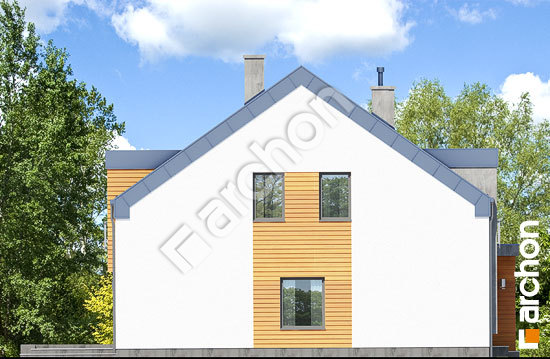

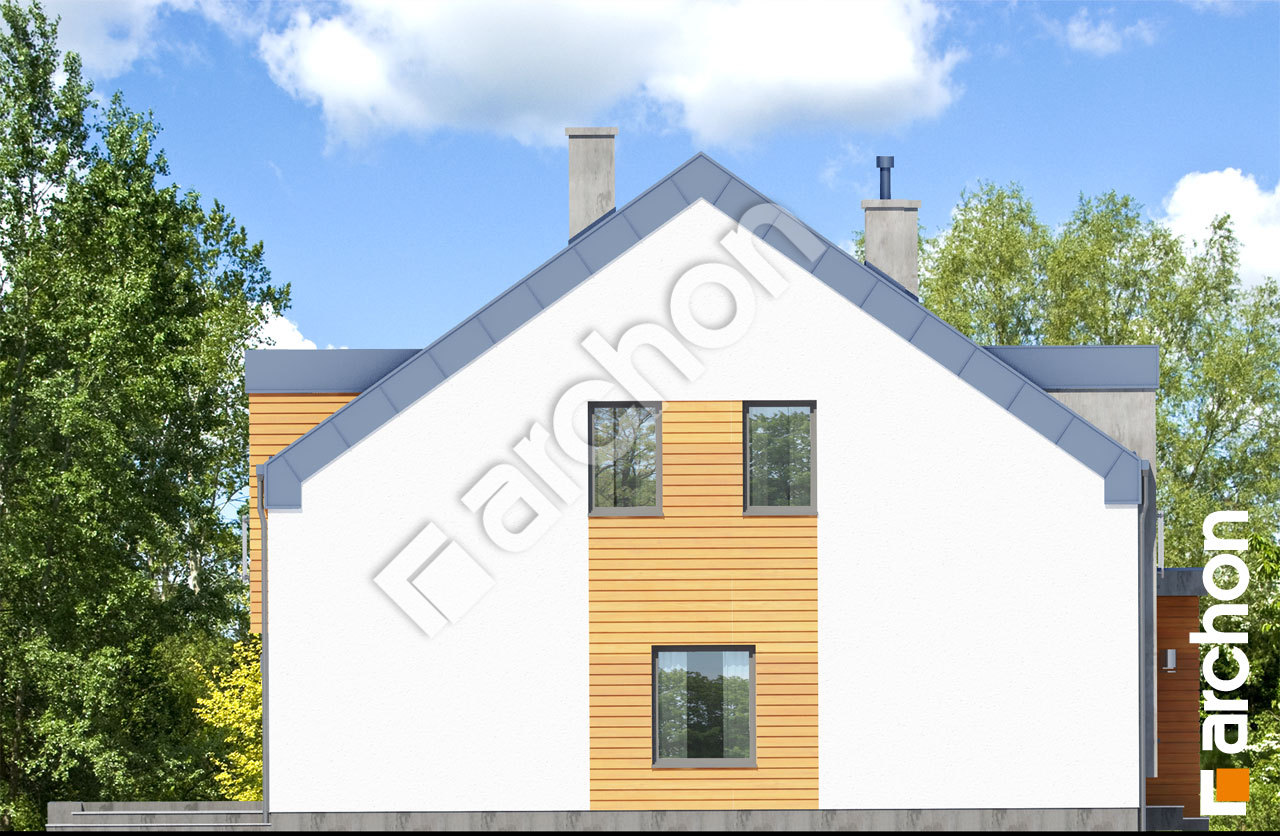

Elewacja boczna projekt dom pod milorzebem 9 r2nt 2352617317add873a1cdd9c0209a1d16  266 Elewacja boczna

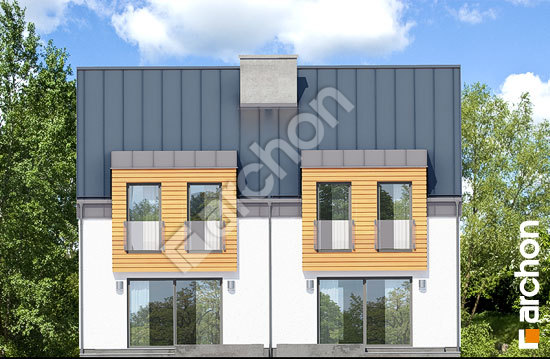

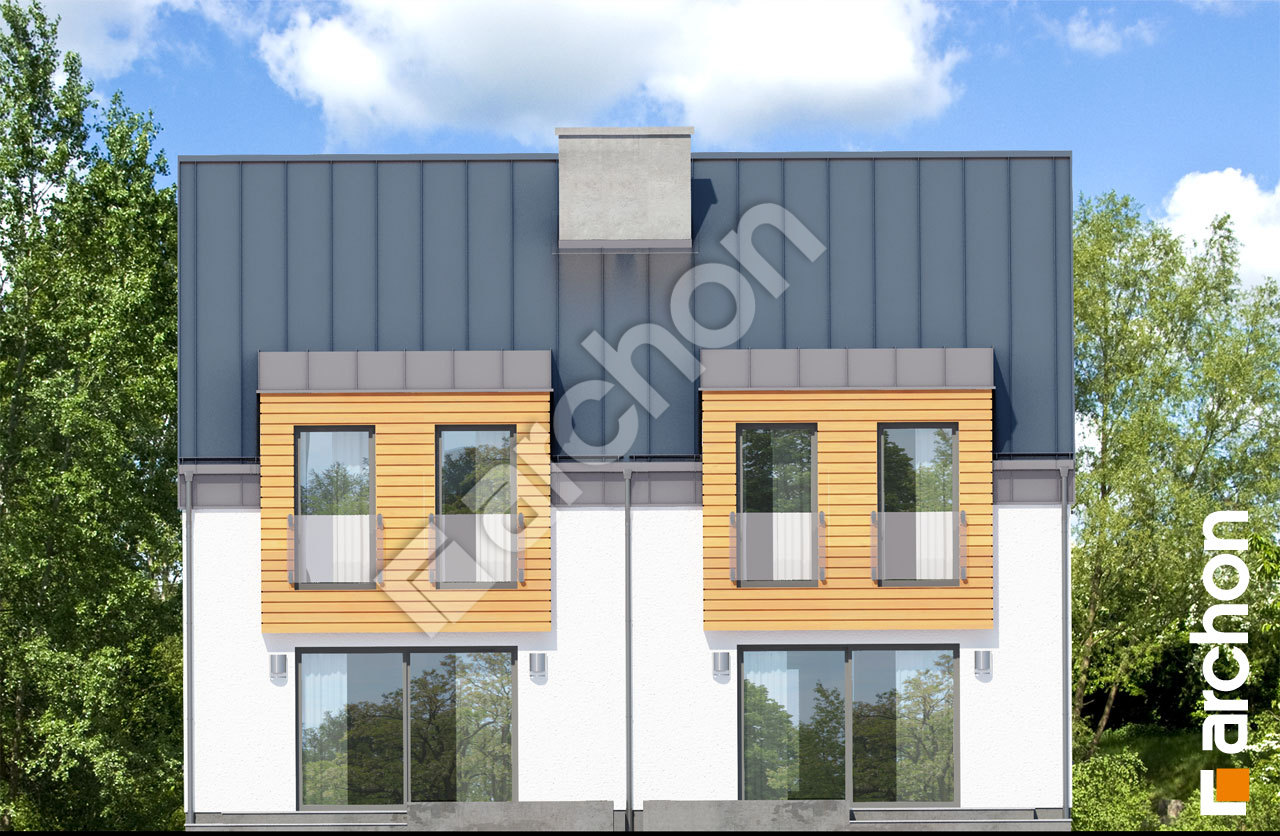

Elewacja ogrodowa projekt dom pod milorzebem 9 r2nt 00d24d10faba5497e04481933c43dbf3  267 Elewacja ogrodowa

To projekt domu jednorodzinnego dwulokalowego w wersji ze stropem TERIVA, należący do kolekcji: projekty domów tanich w budowie. Atrakcyjny wygląd zapewnia ciekawe wykończenie zewnętrzne, tynki w stonowanych kolorach urozmaicono drewnianą okładziną, która akcentuje wybrane fragmenty elewacji. Nowoczesny styl budynku podkreśla bezokapowy dach, szklane balustrady oraz prostokątne lukarny, dzięki którym strefa poddasza zyskała na przestronności. Praktycznie osłonięte przed niekorzystnymi warunkami pogodowymi wejścia prowadzą do dwóch, niezależnych lokali o analogicznym programie użytkowym. Przestrzeń wypoczynkową powiększa dostępny z salonu taras. Szerokie przeszklenie otwiera panoramiczny widok na ogród oraz umożliwia optymalne doświetlenie wnętrza naturalnym światłem. Z salonu płynnie przechodzimy do części jadalnej, w której przy oknie możemy rozłożyć duży stół dla całej rodziny. Starannie zorganizowana kuchnia jest wygodnym miejscem codziennej pracy, posiada obszerny blat roboczy, miejsce na wysoką zabudowę oraz duże okno, dobrze doświetlające cała przestrzeń. Dla większej wygody mieszkańców na parterze zlokalizowana została toaleta natomiast z wiatrołapu dostępna jest kotłownia, którą można połączyć z funkcją pralni. Optymalnie zagospodarowana przestrzeń poddasza mieści trzy ustawne i jasne sypialnie, w pokoju rodziców przewidziano miejsce na osobną garderobę. Na komfort użytkowania pozytywnie wpływa zastosowana w projekcie domu wysoka ścianka kolankowa. Dopełnieniem układu funkcjonalnego strefy prywatnej jest łazienka, która mieści zarówno narożną wannę, jak i prysznic. Zaprezentowany projekt w szczególności polecany jest Deweloperom, zastosowane w nim rozwiązania zracjonalizują koszty budowy, co przełoży się na większe zyski z inwestycji. „Dom pod miłorzębem 9 (R2NT)" należy do kategorii: projekty domów nowoczesnych, projekty domów dwurodzinnych, projekty domów z poddaszem użytkowym.
