Projekt domu  Dom przy alei 3 (A)

Cena z kodem 62 750 zł (51 016,26 netto)
gotowy projekt Dom przy alei 3 (A) widok 1
Budynek wielorodzinny piętrowy
  • Powierzchnia 1 348,91 m²
Koszty budowy

1 629 000 zł


Cena z kodem rabatowym 250EXTRA
62 750 zł z VAT 23% (51 016,26 zł netto)
Kod ważny do 22.04.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 63 000 zł
Najniższa cena z 30 dni przed obniżką 62 750 zł
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 6 149 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.


Pokaż powierzchnie pomieszczeń na rzucie
PIWNICA
407,68 (414,62)
1. Szyb windowy 2,79
2. Klatka schodowa 18,97
3. Przedsionek 2,48
4. Garaż 373,02
5. Pom. gospodarcze 10,42 (17,36)
PARTER
236,86
1. Wiatrołap 4,51
2. Klatka schodowa 23,11
3. Mieszkanie 47,10
4. Mieszkanie 57,28
5. Mieszkanie 57,28
6. Mieszkanie 47,58
Pokaż powierzchnie pomieszczeń na rzucie
PIĘTRO
235,28
1. Klatka schodowa 23,15
2. Mieszkanie 46,84
3. Mieszkanie 56,86
4. Mieszkanie 56,86
5. Mieszkanie 51,57
Pokaż powierzchnie pomieszczeń na rzucie
PIĘTRO 3
234,27
1. Klatka schodowa 23,18
2. Mieszkanie 46,56
3. Mieszkanie 56,55
4. Mieszkanie 56,55
5. Mieszkanie 51,43

Dane projektu Domu przy alei 3 (A)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 16 mieszkań, w tym: 5 mieszkań dwupokojowych o powierzchni ok 47 m2, 3 mieszkania trzypokojowe o powierzchni ok 52 m2, 8 mieszkań trzypokojowych o powierzchni ok 57 m2. Każde mieszkanie posiada duży balkon lub taras.
Budynek wyposażono w windę. W podpiwniczeniu zaprojektowano garaż wielostanowiskowy z 14 miejscami postojowymi oraz pomieszczenie techniczne. Ponadto obiekt charakteryzuje się wysokim współczynnikiem powierzchni użytkowej mieszkalnej (tzw. PUM) do powierzchni netto .

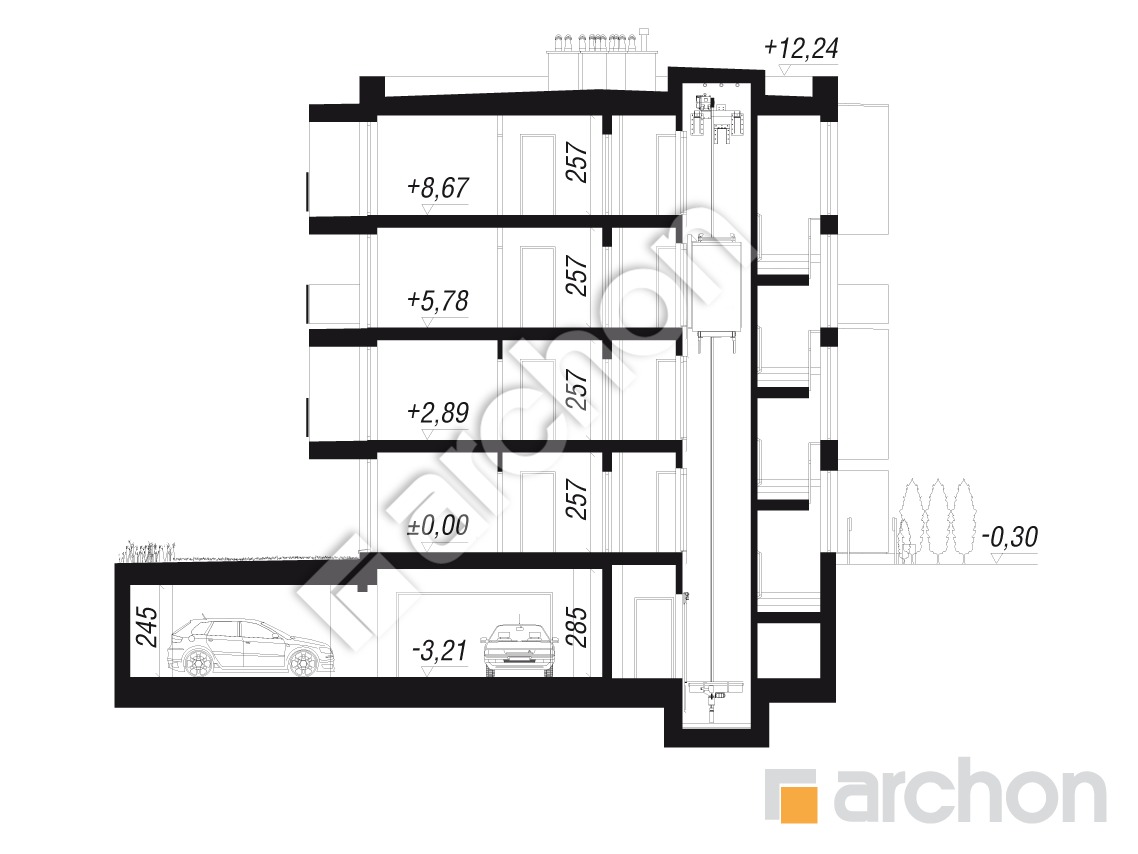

Przekrój

gotowy projekt Dom przy alei 3 (A) przekroj budynku

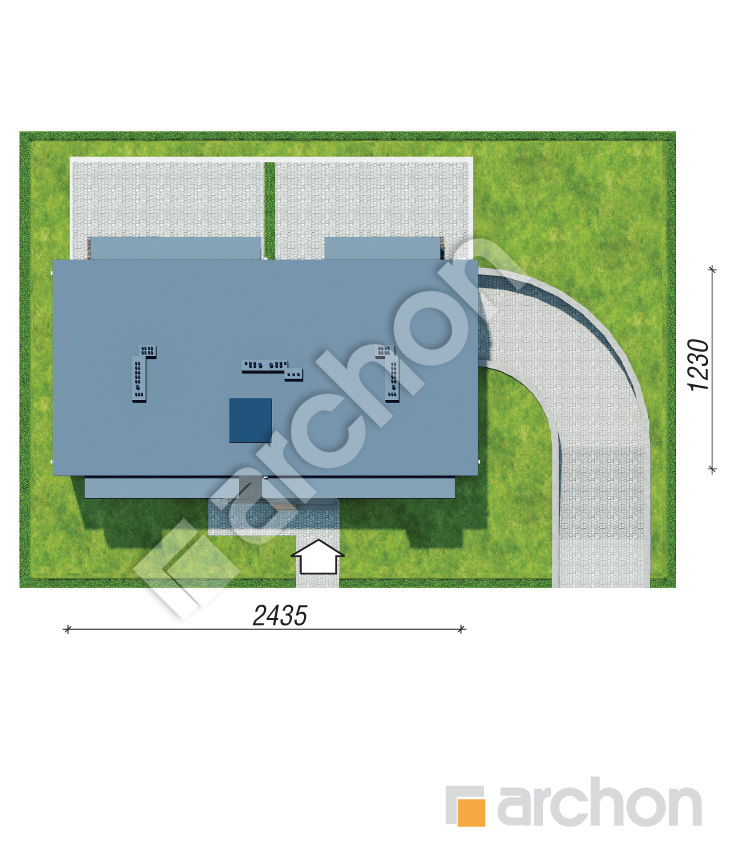

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

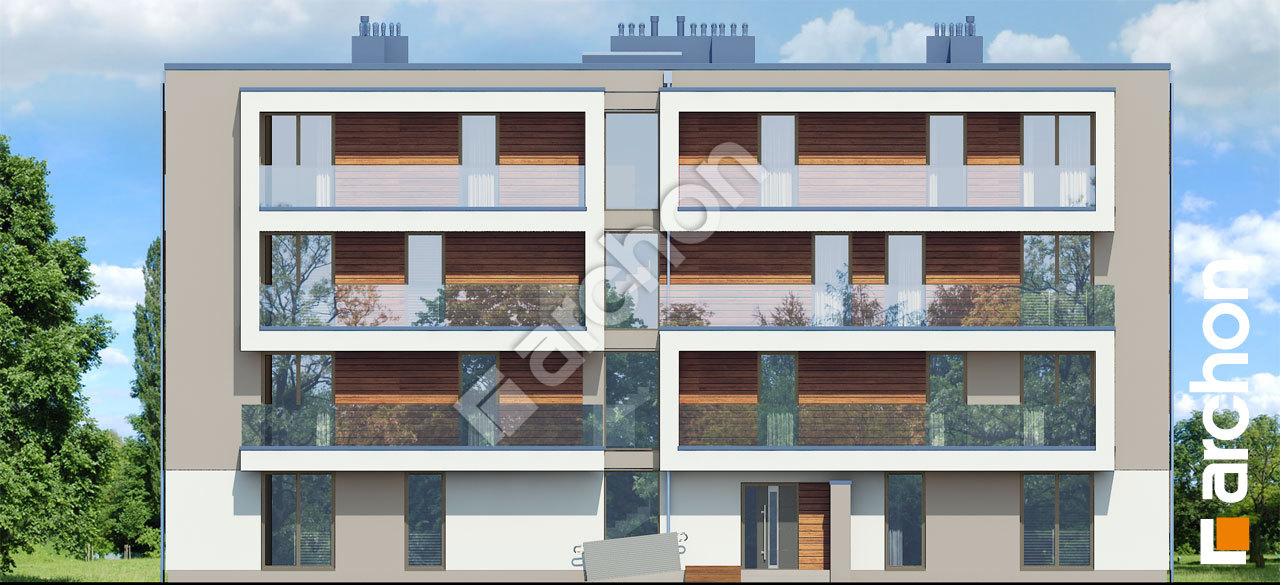

Elewacja frontowa projekt dom przy alei 3 a 23893bf8dd060135da009d9f445bca3a  264 Elewacja frontowa

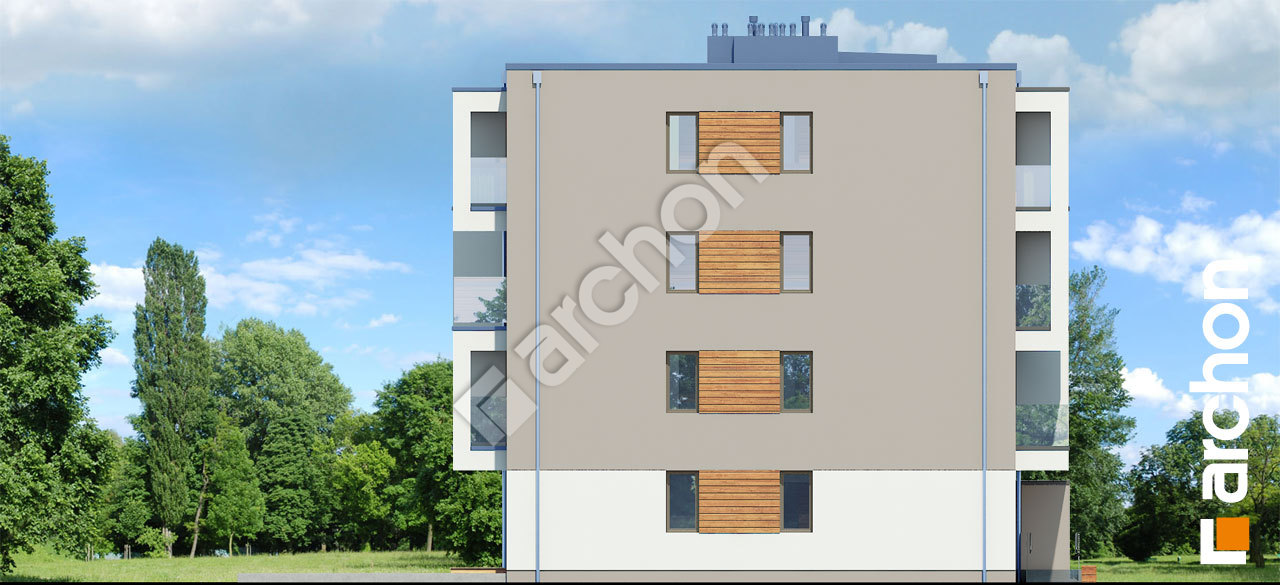

Elewacja boczna projekt dom przy alei 3 a 1203c630ca399608ddee1c982c2087b7  265 Elewacja boczna

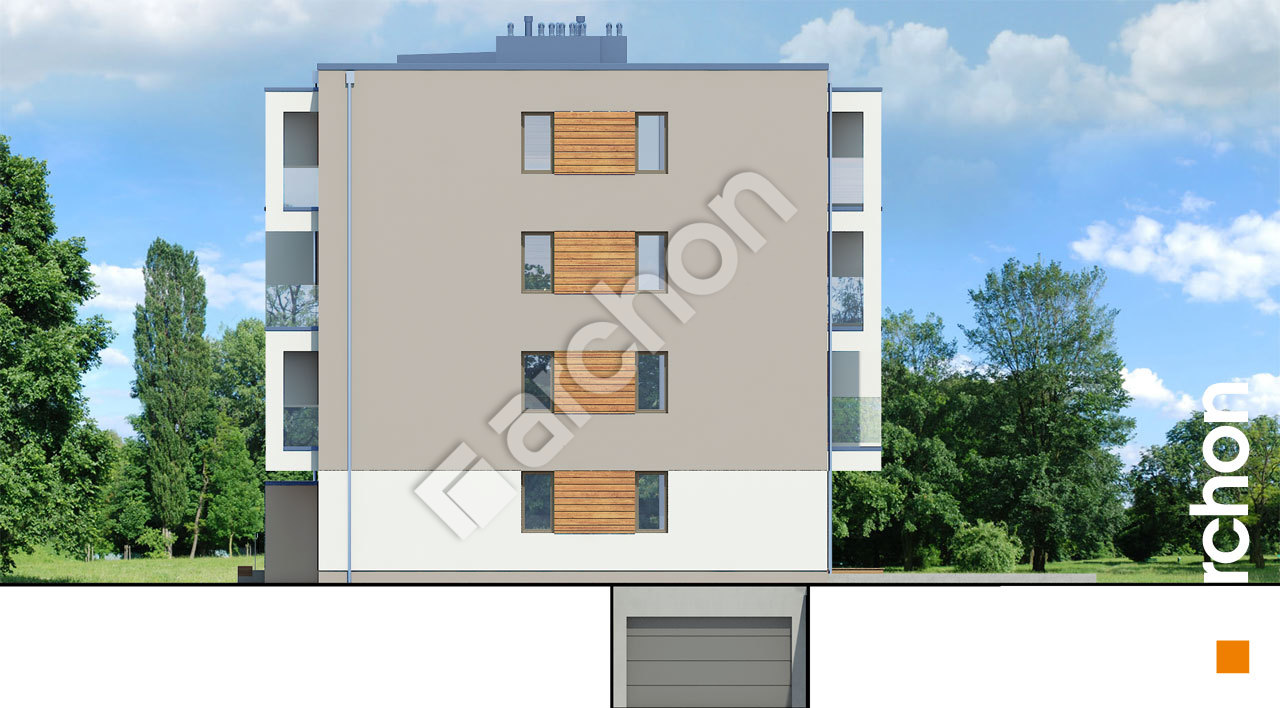

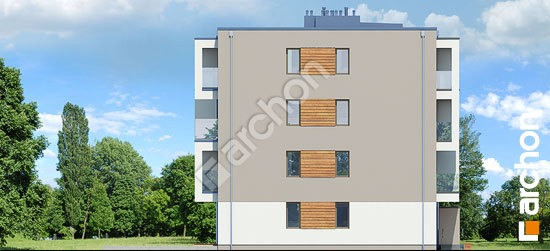

Elewacja boczna projekt dom przy alei 3 a 7a4de53cb06a33000774d06dfc32fad3  266 Elewacja boczna

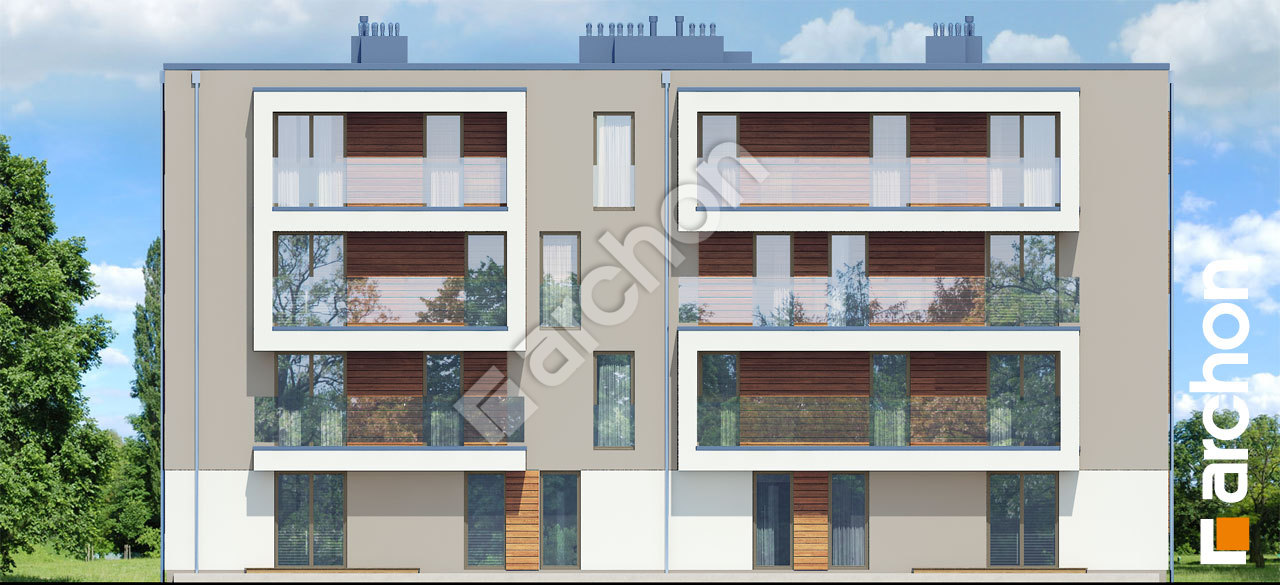

Elewacja ogrodowa projekt dom przy alei 3 a c3fee2f08cbd13ecbeab93b650dfaff5  267 Elewacja ogrodowa

Kolekcja: projekty domów wielorodzinnych została powiększona o kolejną wersję „Domu przy alei”. Ciekawa aranżacja elewacji sprawia, że budynek zwraca uwagę swoim efektownym wyglądem. Nowoczesne detale i materiały wykończeniowe podkreślają charakter prostej bryły. Na wybranych fragmentach elewacji zastosowano drewniane okładziny, które pięknie komponują się z dwukolorowym tynkiem, eleganckim dopełnieniem są przeszklone balustrady balkonowe. W budynku zaprojektowano łącznie 16 mieszkań, po cztery na każdej kondygnacji, a w piwnicy wyznaczono miejsca parkingowe oraz pomieszczenie gospodarcze. Starannie przemyślane wewnętrzne układy funkcjonalne lokali gwarantują mieszkańcom wygodę użytkowania, dodatkowo dają możliwość łatwej modyfikacji i dostosowania do indywidualnych zapotrzebowań. Czytelnie zdefiniowano przestrzeń dzienną i nocą, odpowiedni układ przeszkleń zapewnia optymalne, naturalne doświetlenie. W salonach mieszkańcy mogą wstawić wygodne sofy narożne, wyznaczono strefy jadalniane, w kuchniach przewidziano odpowiednią organizację funkcji. W każdym mieszkaniu uwzględniono wiele miejsc, w których można zamontować pojemne szafy do przechowywania ubrań i sprzętów. Lokale na parterze dysponują dostępem do ogródka, natomiast mieszkania na piątrach posiadają obszerne balkony. Część z nich zaprojektowano w formie loggi, dzięki czemu zapewniono mieszkańcom podczas wypoczynku na świeżym powietrzu większą prywatność. Budynek ogrzewany jest gazowo, każde mieszkanie posiada indywidualny piecyk, zlokalizowany w łazience. Wygodną komunikację gwarantuje naturalnie doświetlona klatka schodowa, w budynku zaprojektowano również windę. Zaprezentowany projekt należy do kategorii: projekty domów nowoczesnych, projekty domów dla dewelopera.
