Projekt domu Dom przy plantach 14

30 500 zł  30 100 zł
(24 471,54 zł netto)
RABAT 400 zł
gotowy projekt Dom przy plantach 14 widok 1
Budynek wielorodzinny piętrowy
  • Powierzchnia 967,09 m²
Koszty budowy

1 077 100 zł


Do końca promocji:
White
30 500 zł
30 100 zł (24 471,54 zł netto)
  ZAMÓW 400 zł TANIEJ
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego. Od 19.09.2021 r. obowiązującą formą dokumentacji projektowej będzie dokumentacja w 3 egzemplarzach. Jeśli chcą Państwo otrzymać projekt składający się z 3 egzemplarzy projektu architektoniczno-budowlanego oraz 3 egzemplarzy projektu technicznego prosimy o zaznaczenie takiej opcji na stronie z podziękowaniem za zamówienie (tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
19 września 2020 r. weszły w życie nowe przepisy Prawa budowlanego (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333). Najistotniejsza zmiana dotyczy formy projektu budowlanego. Od 19.09.2020 roku do 18.09.2021 roku obowiązują przepisy przejściowe, które dopuszczają dwie formy projektu budowlanego: 4 egzemplarze projektu architektoniczno-budowlanego lub 3 egzemplarze projektu architektoniczno-budowlanego oraz projekt techniczny. Począwszy od 19.09.2021 r. formą obowiązkową dokumentacji technicznej będzie forma składająca się z 3 egzemplarzy projektu architektoniczno-budowlanego i projektu technicznego. Jeśli będą Państwo wnioskować o pozwolenie na budowę po tym terminie, należy zamówić Projekt w nowej formie 3+3 (możliwość zaznaczenia takiej opcji na stronie z podziękowaniem za zamówienie tj. ostatnia strona na etapie składania zamówienia przez archon.pl).
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektoniczngo
  • Projekt techniczny - zakres projektu kontrukcyjnego i projektów instalacji wewnętrznych

PARTER 183,06 (194,28)
1. Wiatrołap 6,13
2. Pom. gospodarcze 4,26
3. Szyb windowy 4,00
4. Hol 15,31
5. Pom. gospodarcze 1,47 (12,69)
6. Garaż 14,79
7. Garaż 14,74
8. Garaż 14,88
9. Mieszkanie 51,18
10. Mieszkanie 56,30
PIĘTRO 197,17 (197,17)
1. Klatka schodowa 28,80
2. Mieszkanie 61,07
3. Mieszkanie 51,00
4. Mieszkanie 56,30
PODDASZE 194,26 (196,03)
1. Klatka schodowa 28,80
2. Mieszkanie 59,75 (60,73)
3. Mieszkanie 50,50 (50,50)
4. Mieszkanie 55,21 (56,00)

Dane projektu Domu przy plantach 14

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 172 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W budynku zaprojektowano łącznie 14 mieszkań dwu- i trzypokojowych, o powierzchniach od ok 51 do 61 m2. Ponadto w budynku znajdują się 3 miejsca garażowe. Budynek jest wyposażony w windę.

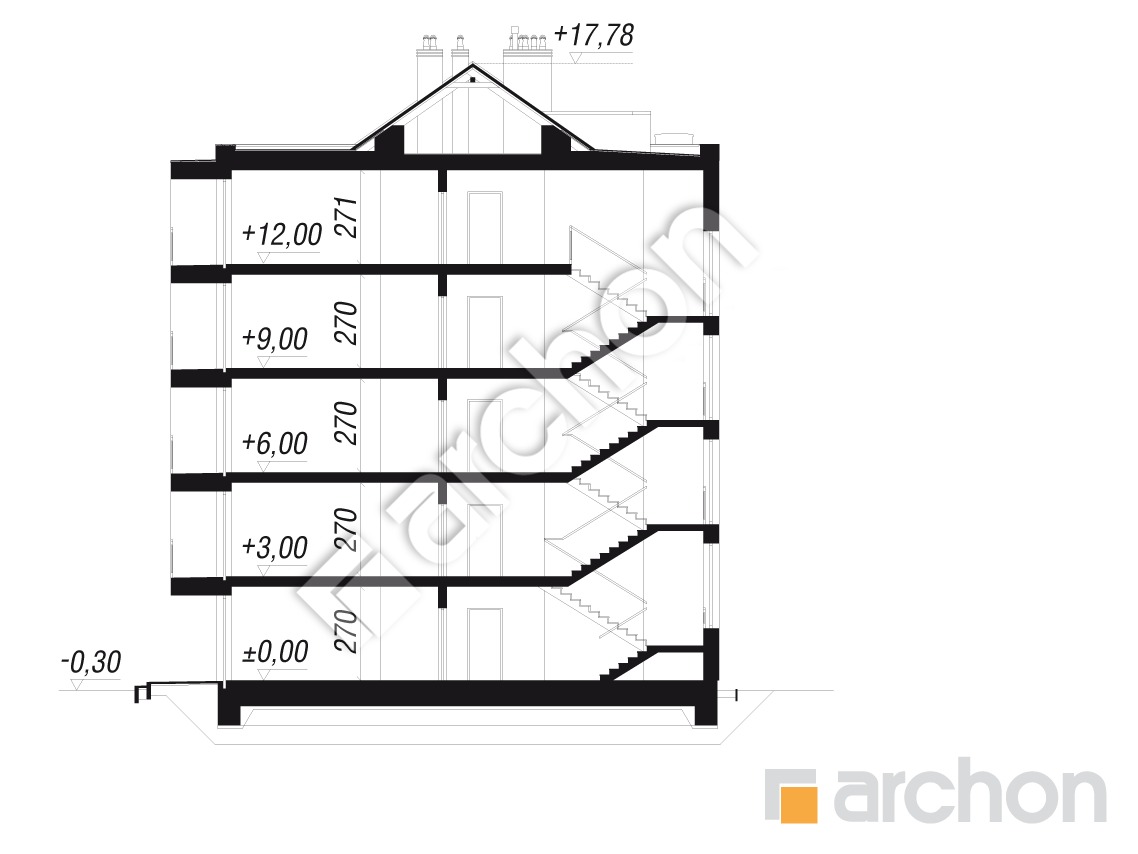

Przekrój

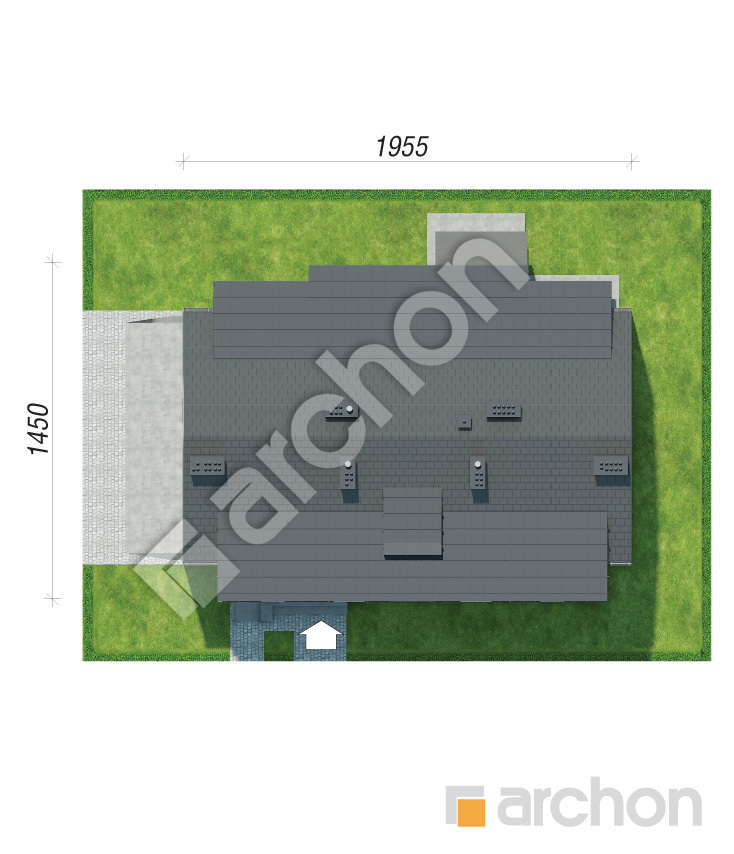

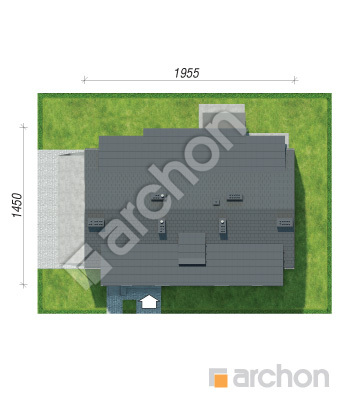

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

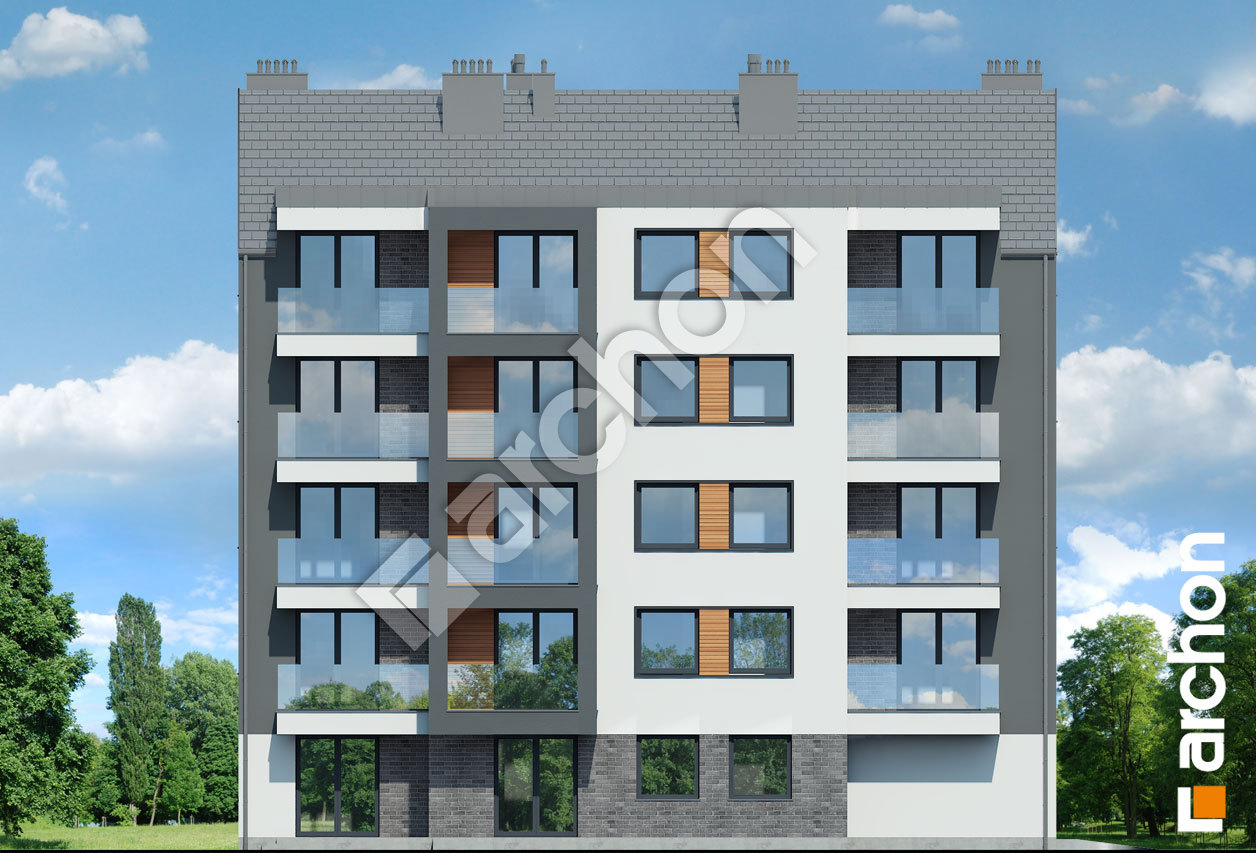

White Elewacja frontowa

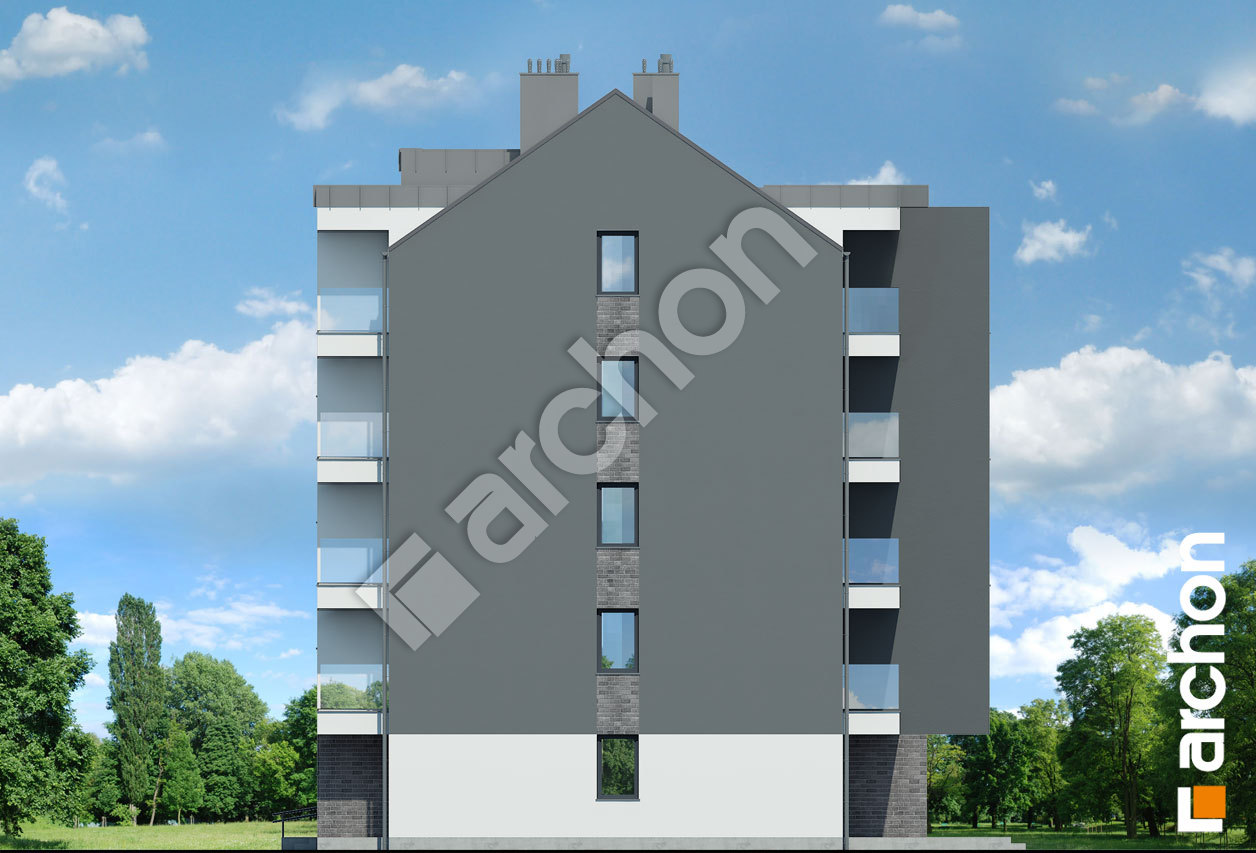

White Elewacja boczna

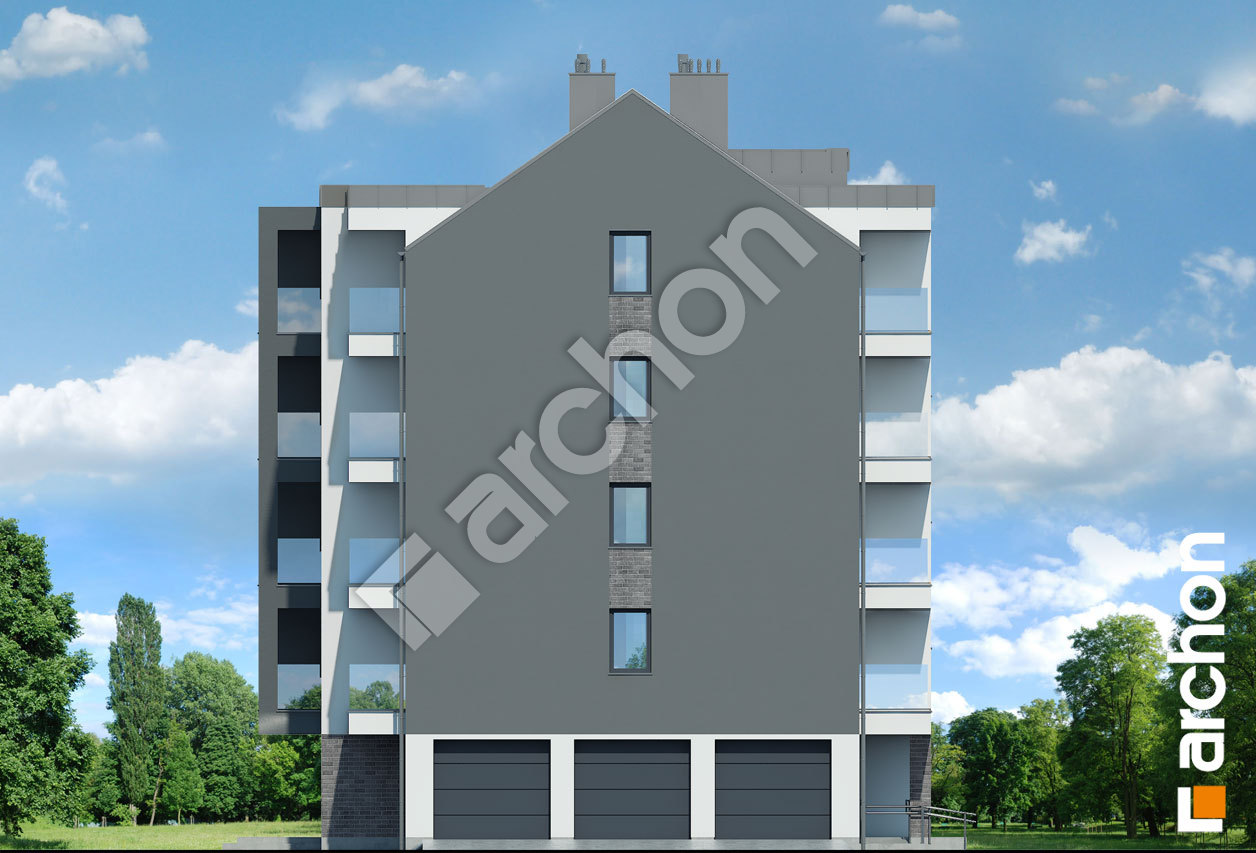

White Elewacja boczna

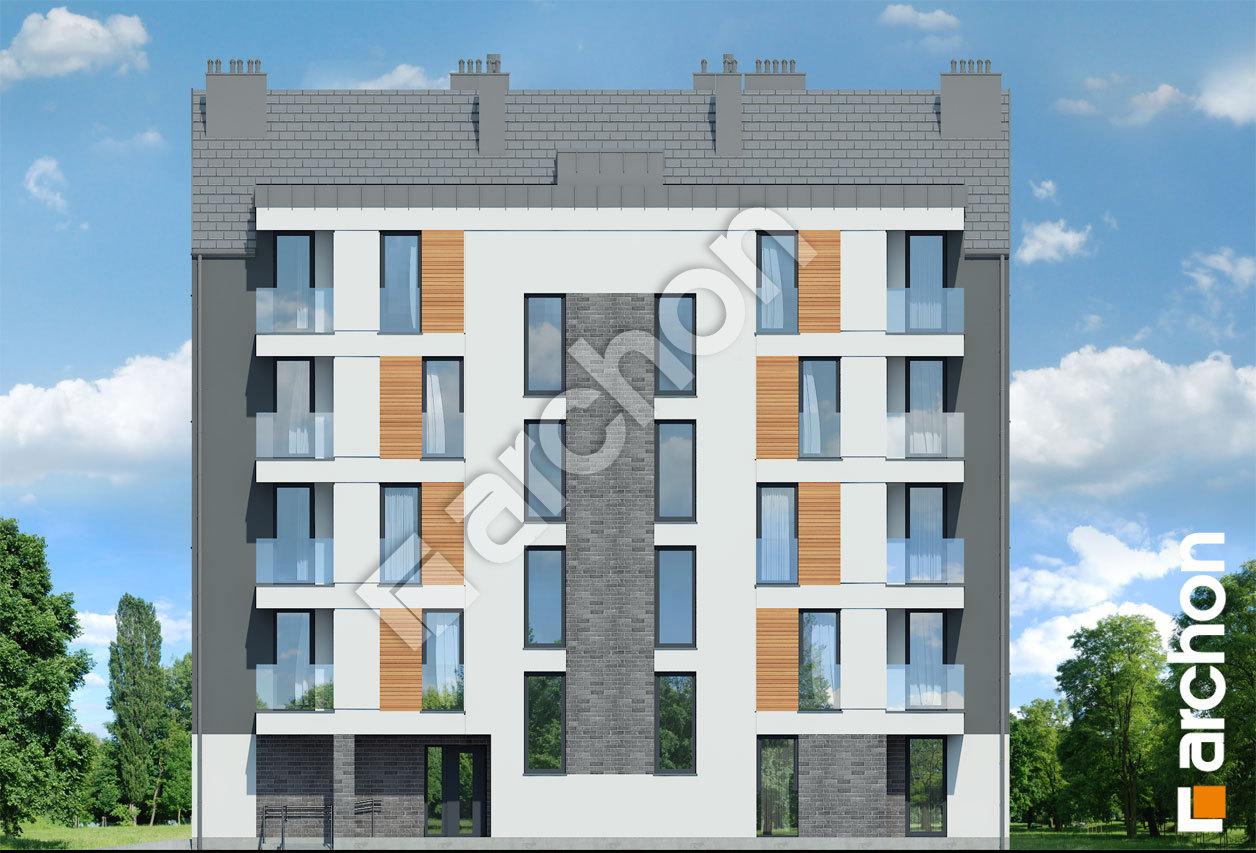

White Elewacja ogrodowa

To interesujący projekt budynku wielorodzinnego, będący idealną propozycją do realizacji nowoczesnych inwestycji mieszkaniowych. Atrakcyjne wykończenie zewnętrzne oparto na połączeniu jasnego i grafitowego tynku, w akcentach zastosowano drewniane i klinkierowe okładziny. Wygodną komunikację w budynku zapewnia naturalnie doświetlona klatka schodowa oraz winda. Budynek składa się z pięciu kondygnacji nadziemnych, mieści się w nim łącznie 14 mieszkań, o zróżnicowanej powierzchni. Są to lokale dwu i trzypokojowe. W projekcie uwzględniono pomieszczenia gospodarcze, które zlokalizowane zostały na parterze. Mieszkania są bardzo dobrze doświetlone światłem dziennym, ich programy funkcjonalne można modyfikować, tak aby w optymalny sposób dostosować do potrzeb. Każdy lokal dysponuje balkonem, mieszkańcy parteru posiadają wyjścia do ogródka. Na ostatniej kondygnacji zastosowano wysoką ściankę kolankową, dzięki czemu znajdujące się tam mieszkania są równie przestronne. Zaprezentowany projekt „Dom przy plantach 14” należy do kategorii: gotowe projekty domów, projekty domów wielorodzinnych, projekty domów nowoczesnych.
