Projekt domu Dom przy plantach 4

21 000 zł  20 550 zł
(16 707,32 zł netto)
gotowy projekt Dom przy plantach 4 widok 1
Budynek wielorodzinny piętrowy
Stara, niższa cena
Do końca promocji:
2019 08 01 stopwatch 01
21 000 zł
20 550 zł (16 707,32 zł netto)
Od 10.08.2022 r. NOWA CENA 22 000 zł
ZYSKUJESZ (w porównaniu z NOWĄ CENĄ): 1 450 zł
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
161,13 (163,96)
1. Wiatrołap 5,83
2. Pom. gospodarcze 6,06
3. Hol 12,39 (15,22)
4. Schody 9,58
5. Mieszkanie 36,06
6. Mieszkanie 38,02
7. Mieszkanie 53,19
PIĘTRO
160,39
1. Korytarz 7,90
2. Schody 9,37
3. Mieszkanie 52,74
4. Mieszkanie 37,63
5. Mieszkanie 52,75
PODDASZE
150,31 (152,12)
1. Korytarz 9,94 (9,94)
2. Mieszkanie 51,47 (52,38)
3. Mieszkanie 37,39 (37,39)
4. Mieszkanie 51,51 (52,41)

Dane projektu Domu przy plantach 4

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 165 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 12 mieszkań, w tym: 7 mieszkań trzypokojowych o powierzchni ok 52 m2, 4 mieszkania dwupokojowe o powierzchni ok 38 m2 oraz jedno mieszkanie jednopokojowe o powierzchni ok 35 m2.

Galerie zdjęć z realizacji (1)

Przekrój

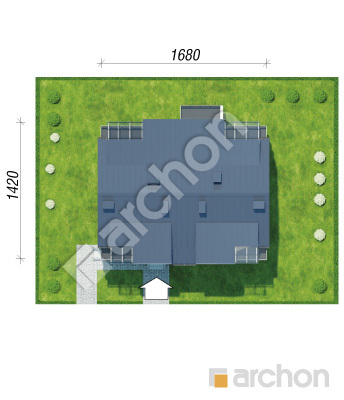

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

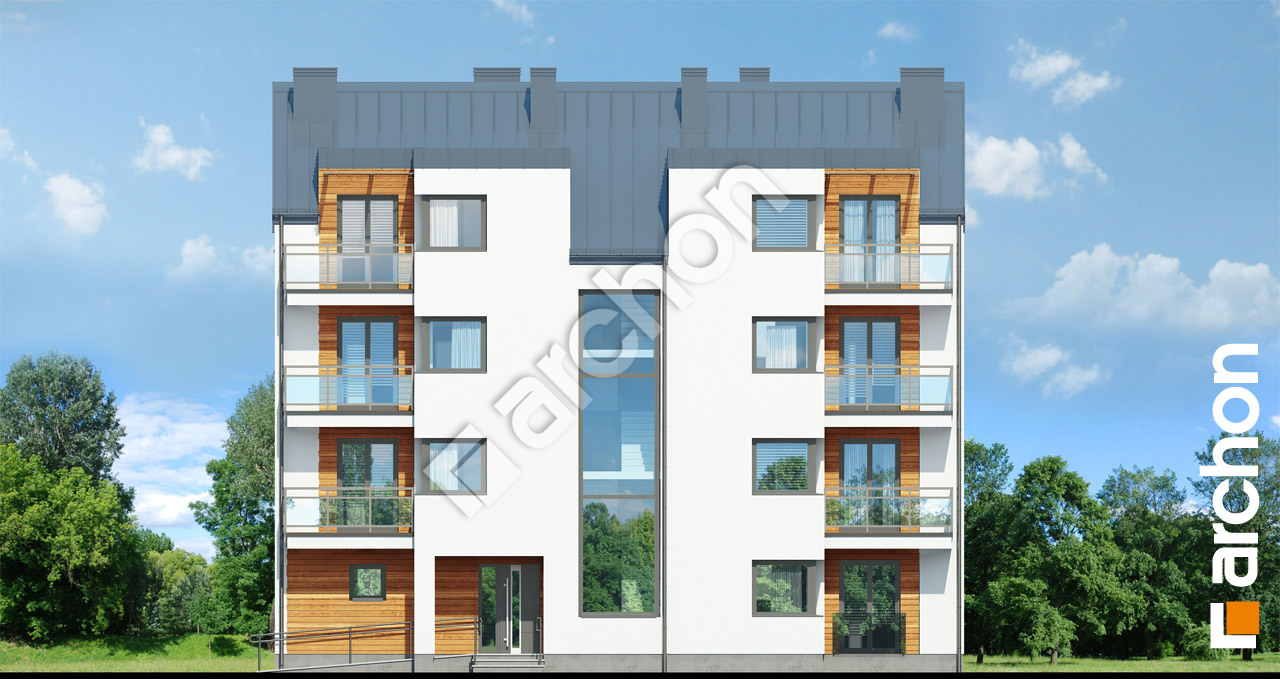

Pokaż lustrzane odbicie Elewacja frontowa projekt dom przy plantach 4 a796197290e9658194aa96eb71c61c14  264 Elewacja frontowa

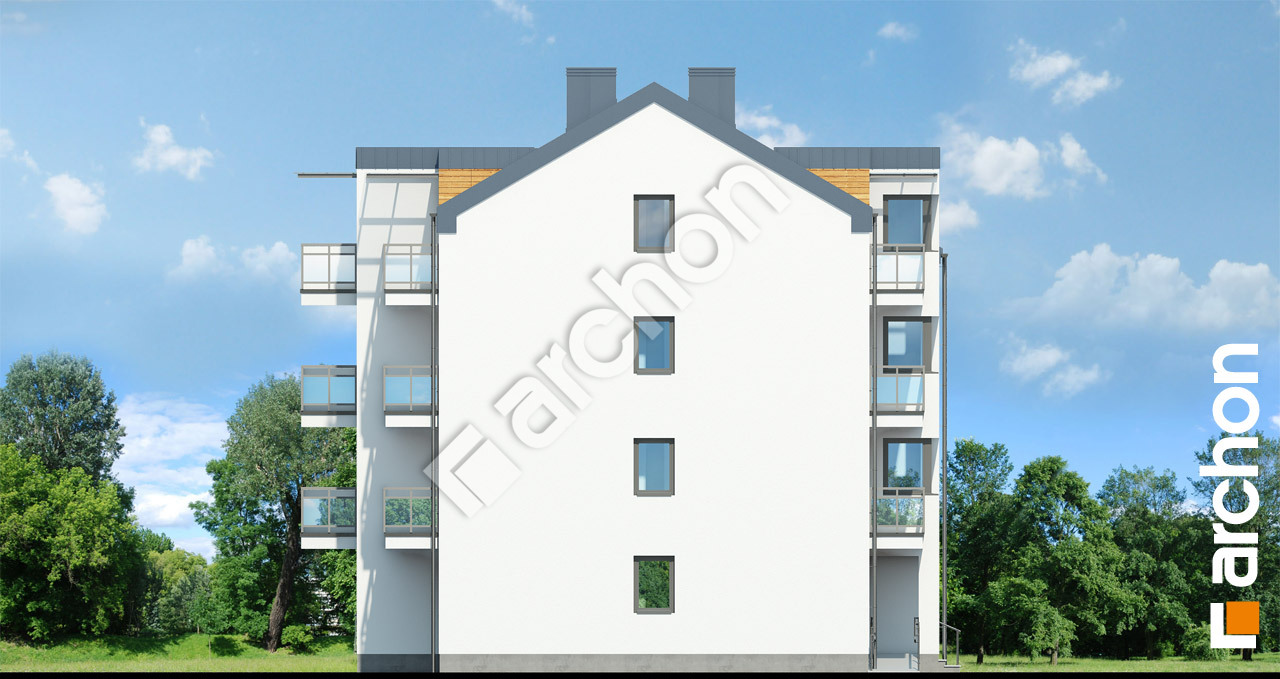

Elewacja boczna projekt dom przy plantach 4 e2556d4f05aeed8d577e4475d58c694a  265 Elewacja boczna

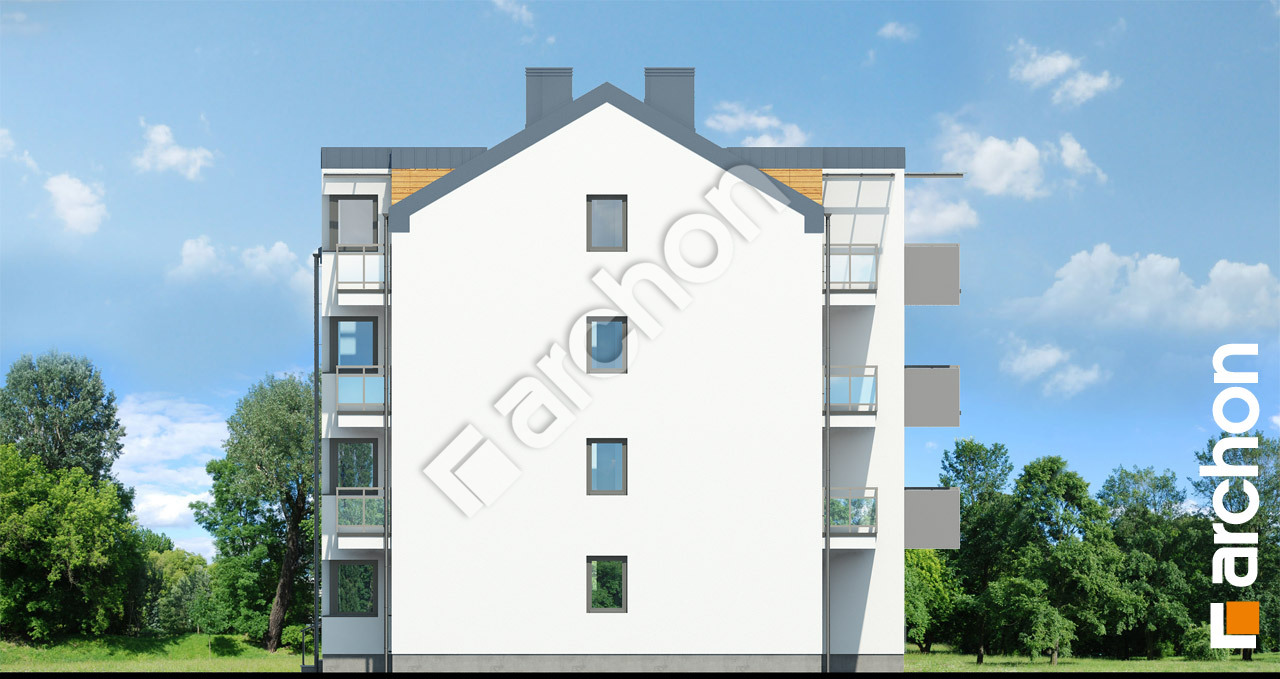

Elewacja boczna projekt dom przy plantach 4 12068b82e52f3858b58c0127c2f64f6e  266 Elewacja boczna

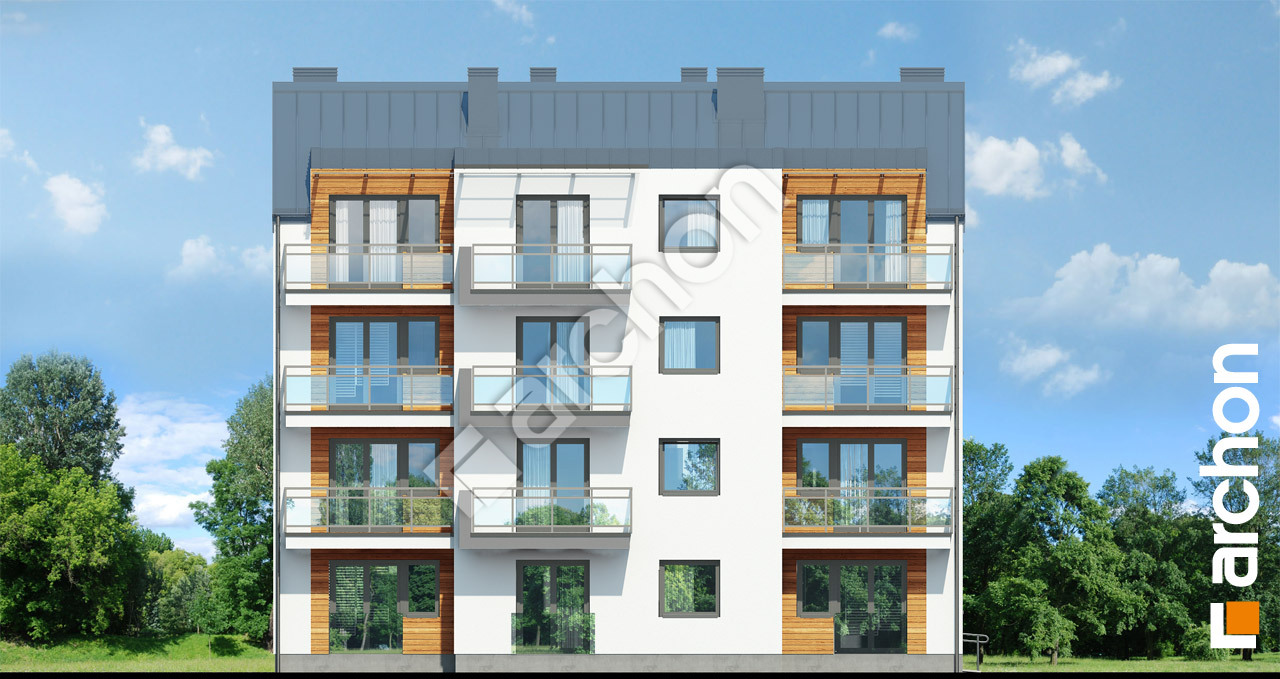

Elewacja ogrodowa projekt dom przy plantach 4 5f768056d7cb1fe6ba732ffd7744477f  267 Elewacja ogrodowa

Dom przy plantach 4 to nowoczesny budynek wielorodzinny, z eleganckim i stylowym wykończeniem elewacji. Zaprojektowano w nim 12 mieszkań, charakteryzujących się różną wielkością powierzchni użytkowej (pomiędzy 35m2, a 53 m2) oraz dopasowanym do niej układzie funkcjonalnym. Wszystkie lokale są jasne i wygodne, z optymalnie wykorzystaną przestrzenią wewnętrzną, a duże hole ułatwiają komunikację. Ten projekt domu należy do kategorii: projekty domów nowoczesnych oraz wielorodzinnych.
