| Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym | |
|---|---|
| 10 pokoi, 2 kuchnie, 4 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż | |
| Powierzchnia domu | 259,20 m2 |
| + powierzchnia garażu | 35,82 m2 |
| + powierzchnia kotłowni | 17,02 m2 |
| Min. wymiary działki | 29,26 x 18,6 m |
| Stan surowy zamknięty | 369 600 zł |
| PARTER | 176,78 | (179,68) |
|---|---|---|
| 1. Wiatrołap | 2,82 | |
| 2. Hol | 2,33 | |
| 3. Kuchnia | 8,87 | |
| 4. Salon + Jadalnia | 33,32 | |
| 5. Schody | 5,26 | |
| 6. Pom. gospodarcze | 2,83 | (4,28) |
| 7. Łazienka | 6,54 | |
| 8. Kotłownia | 8,51 | |
| 9. Garaż | 17,91 | |
| 10. Wiatrołap | 2,82 | |
| 11. Hol | 2,33 | |
| 12. Kuchnia | 8,87 | |
| 13. Salon + Jadalnia | 33,32 | |
| 14. Schody | 5,26 | |
| 15. Pom. gospodarcze | 2,83 | (4,28) |
| 16. Łazienka | 6,54 | |
| 17. Kotłownia | 8,51 | |
| 18. Garaż | 17,91 |
| PODDASZE | 135,26 | (163,46) |
|---|---|---|
| 1. Hol | 4,53 | (4,53) |
| 2. Garderoba | 3,75 | (5,27) |
| 3. Pokój | 14,74 | (16,00) |
| 4. Pokój | 10,52 | (11,25) |
| 5. Pokój | 9,38 | (10,43) |
| 6. Łazienka | 6,03 | (7,51) |
| 7. Garderoba | 5,79 | (9,82) |
| 8. Pokój | 12,89 | (16,92) |
| 9. Hol | 4,53 | (4,53) |
| 10. Garderoba | 3,75 | (5,27) |
| 11. Pokój | 14,74 | (16,00) |
| 12. Pokój | 10,52 | (11,25) |
| 13. Pokój | 9,38 | (10,43) |
| 14. Łazienka | 6,03 | (7,51) |
| 15. Garderoba | 5,79 | (9,82) |
| 16. Pokój | 12,89 | (16,92) |
| Powierzchnia netto domu bez kotłowni, garażu |
259,2 m2 |
| Powierzchnia garażu | 35,82 m2 |
| Powierzchnia kotłowni | 17,02 m2 |
| Powierzchnia zabudowy | 219,76 m2 |
| Powierzchnia podłóg | 343,14 m2 |
| Powierzchnia całkowita | 437,44 m2 |
| Kubatura | 1415,21 m3 |
| Wysokość budynku | 7,32 m |
| Powierzchnia dachu | 310,5 m2 |
| Minimalne wymiary działki | 29,26 x 18,6 m |
|
pozostałe parametry budynku w zakładce kosztorys |
|
Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:
- ściany: cegła wapienno piaskowa SILKA 24 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa

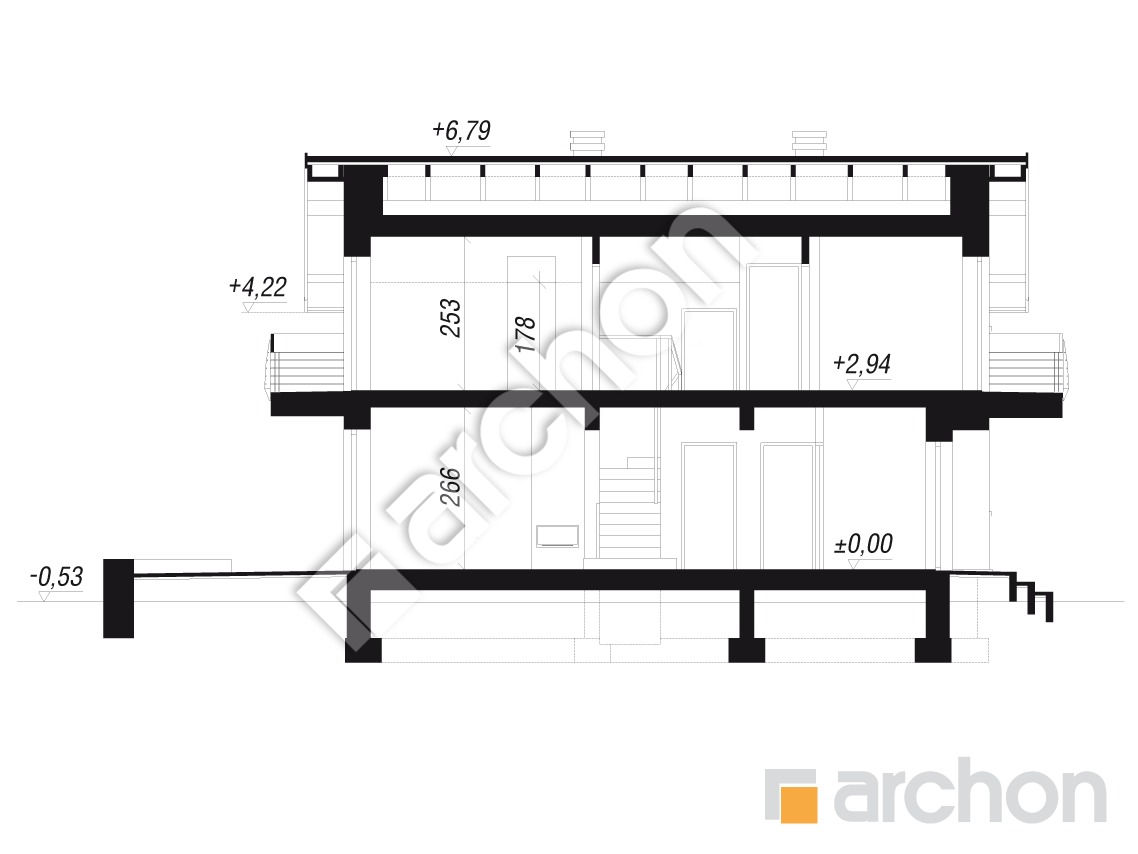

- ścianka kolankowa: 178 cm
- dach: dwuspadowy, nachylenie 25 st. , więźba drewniana, blacha
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
- ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Kuchnia (3), Salon + Jadalnia (4), Łazienka (7), Wiatrołap (10), Hol (11), Kuchnia (12), Salon + Jadalnia (13), Łazienka (16)
| EUco+w | 23,86 [kWh/(m2*rok)] |
| EP (paliwo stałe - ekogroszek) |
63,05 [kWh/(m2*rok)] |
| EP (gaz) |
55,39 [kWh/(m2*rok)] |
| EP (paliwo stałe - pellet) |
19,88 [kWh/(m2*rok)] |
| Uściany zgodny z WT 2021 | 0,177 W/(m2*K) |
| Udachu zgodny z WT 2021 | 0,123 W/(m2*K) |

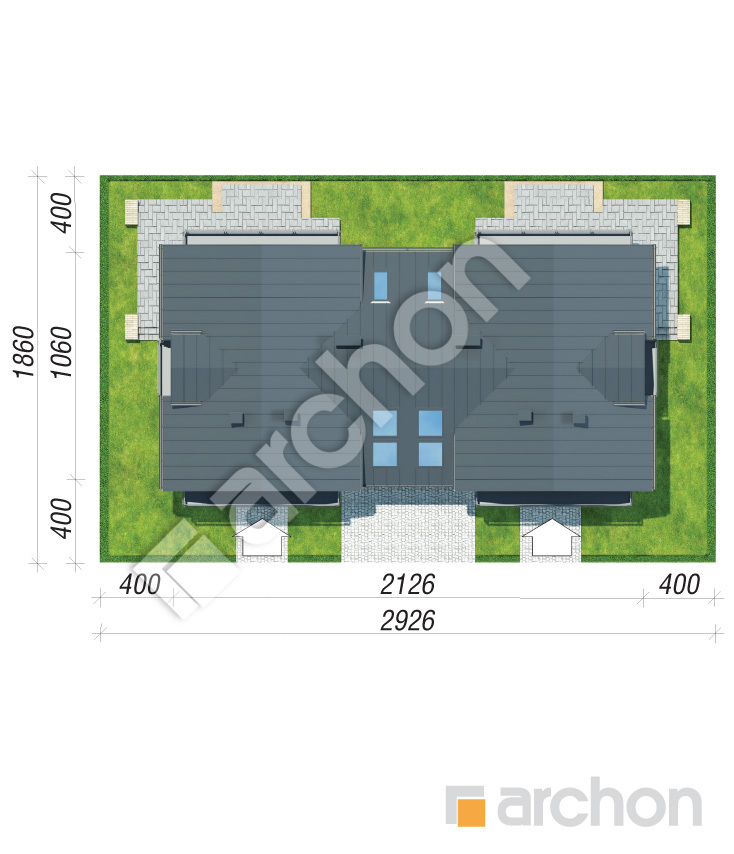

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.
pobierz obrys pdf pobierz obrys dxf

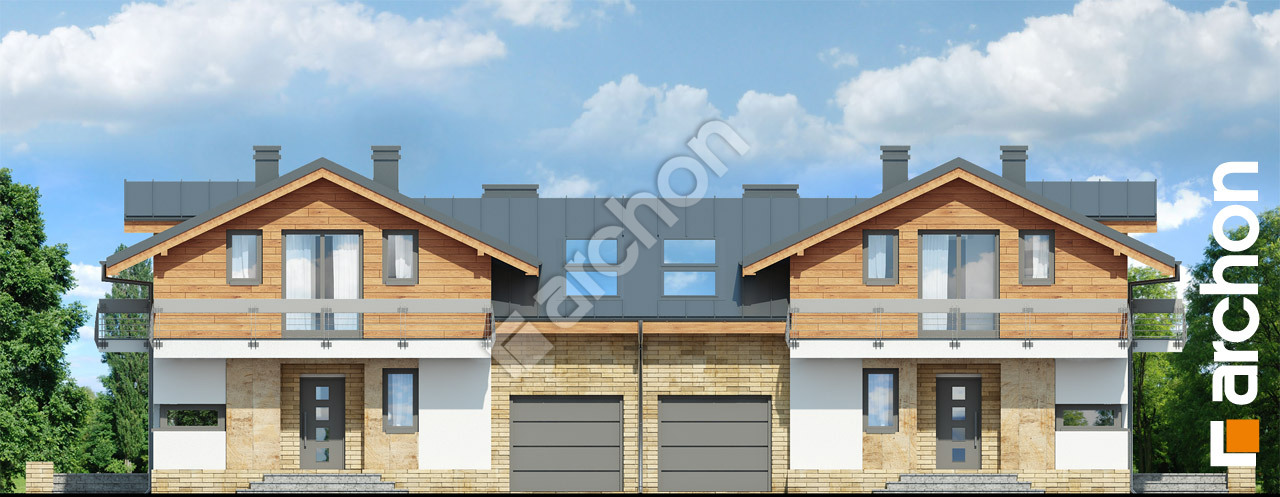

Elewacja frontowa

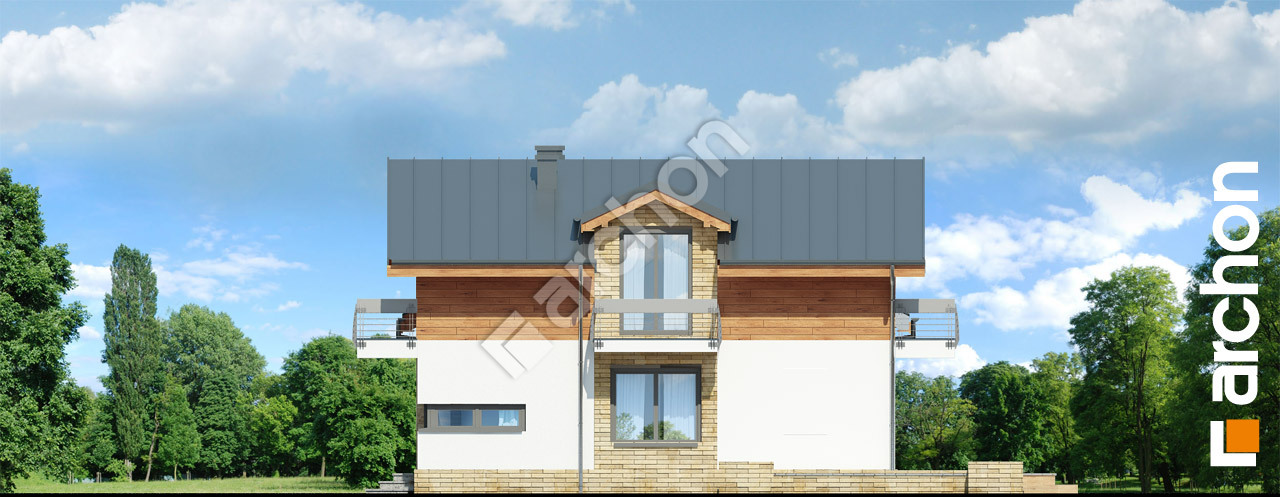

Elewacja boczna

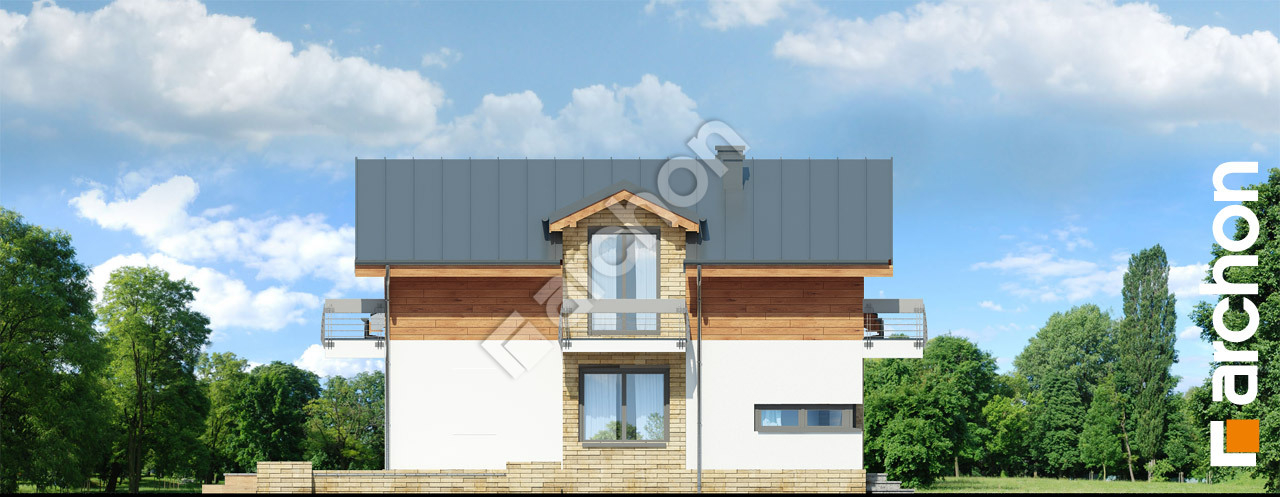

Elewacja boczna

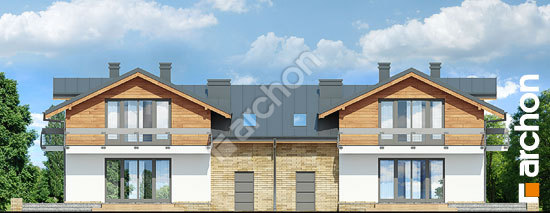

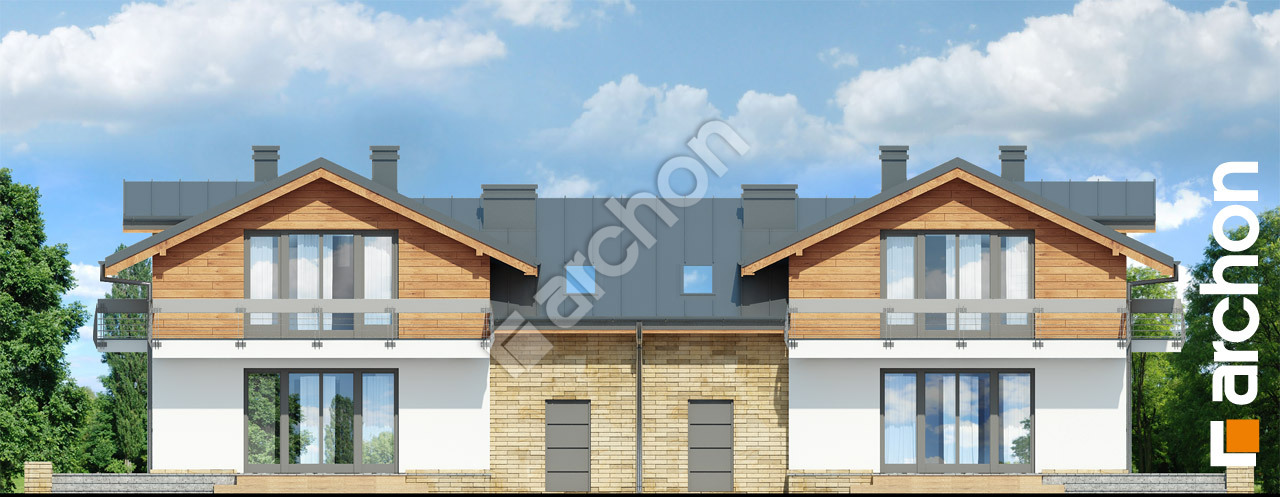

Elewacja ogrodowa
