Projekt domu Rezydencja w persymonach 2

15 000 zł  14 550 zł (11 829,27 zł netto)
gotowy projekt Rezydencja w persymonach 2 widok 1
Dom jednorodzinny z poddaszem użytkowym
9 pokoi, 1 kuchnia, 5 łazienek, toaleta, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica

  • Powierzchnia domu 381,92 m²
  • Powierzchnia garażu 41,72 m²
  • Powierzchnia piwnic 142,80 m²
  • Min. wymiary działki 31,05 x 29,45 m
  • 28,85 x 29,45 m
  • Likwidacja wykusza oraz okien w ścianie bocznej garażu.

Do końca promocji:
2019 08 01 stopwatch 01
15 000 zł
14 550 zł (11 829,27 zł netto)
Najniższa cena z 30 dni przed obniżką 14 500 zł
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu

aktualny kosztorys budowlany   1 499,00 zł 1 349 zł

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 1 349 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PIWNICA
142,80 (147,74)
1. Pom. rekreacyjne 66,50
2. Pom. gospodarcze 7,94
3. Łazienka 4,23
4. Korytarz 16,90 (21,84)
5. Schowek 3,65
6. Pom. techniczne 8,20
7. Kotłownia 32,04
8. Korytarz 3,34
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
269,38
1. Wiatrołap 5,41
2. Hol i schody 17,25
3. Garderoba 4,69
4. Kuchnia 17,00
5. Salon + Jadalnia 65,66
6. Gabinet 11,94
7. Korytarz 12,00
8. Toaleta 4,63
9. Pralnia 8,76
10. Korytarz 2,80
11. Garaż 41,72
12. Schody 5,16
13. Łazienka 6,50
14. Garderoba 4,60
15. Pokój 13,24
16. Łazienka 3,99
17. Pom. rekreacyjne 44,03
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
154,26 (197,99)
1. Pokój 14,67 (14,67)
2. Łazienka 4,06 (6,27)
3. Korytarz 19,88 (19,88)
4. Garderoba 2,20 (3,47)
5. Garderoba 6,25 (10,75)
6. Pokój 19,93 (19,93)
7. Garderoba 3,43 (6,79)
8. Pokój 21,74 (24,50)
9. Sauna 6,65 (7,70)
10. Łazienka 19,16 (23,43)
11. Pom. rekreacyjne 27,66 (51,97)
12. Schody 8,63 (8,63)

Dane projektu Rezydencji w persymonach 2

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza oraz okien w ścianie bocznej garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 14 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 119 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana wsparta na konstrukcji żelbetowej, dachówka ceramiczna
kocioł: pompa ciepła
wentylacja: mechaniczna

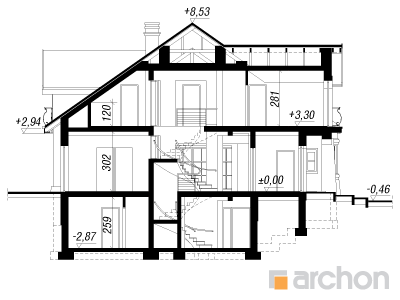

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

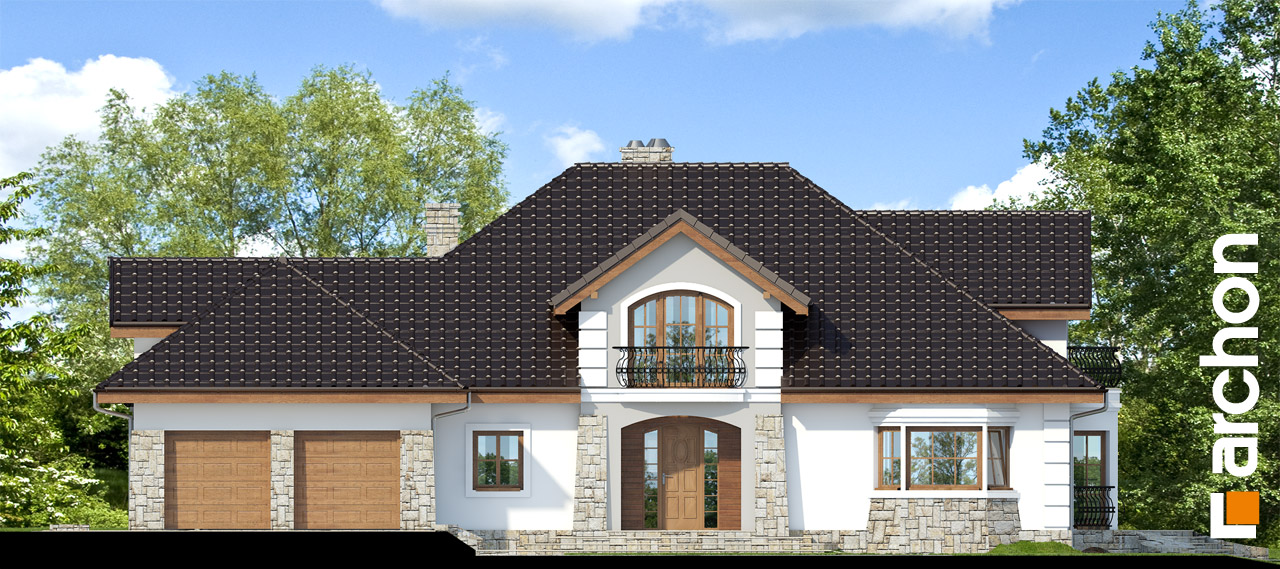

Pokaż lustrzane odbicie Elewacja frontowa projekt rezydencja w persymonach 2 96d21f7d96d94d0cd9bb4e3771e2cd8c  264 Elewacja frontowa

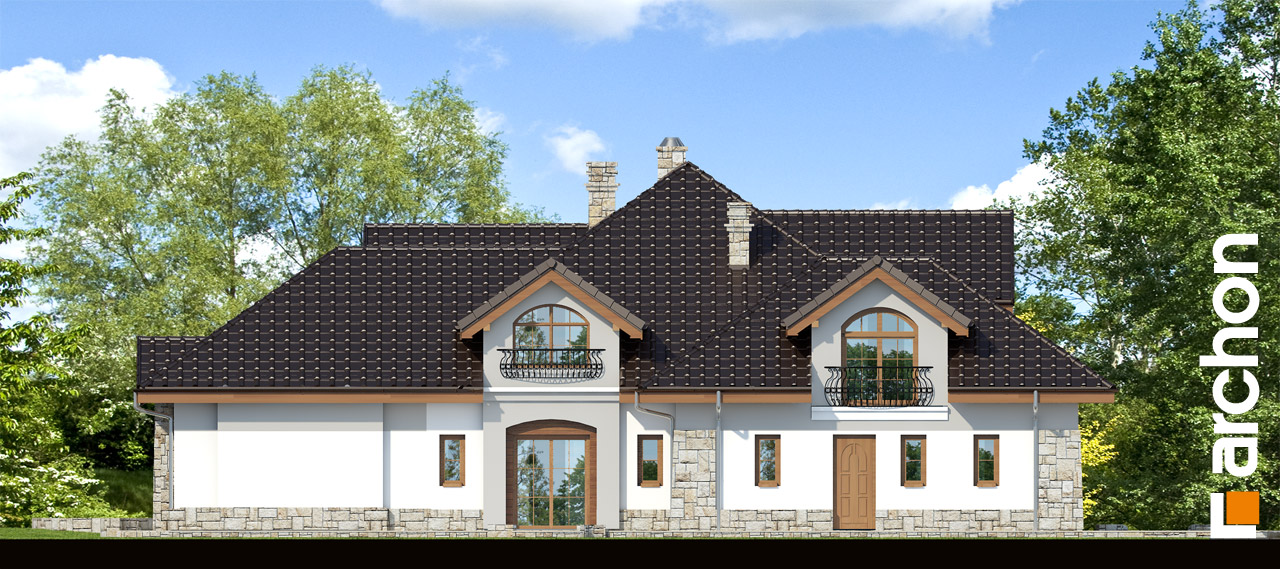

Elewacja boczna projekt rezydencja w persymonach 2 da2d9e62c22f4096f3f0a24a41d3e268  265 Elewacja boczna

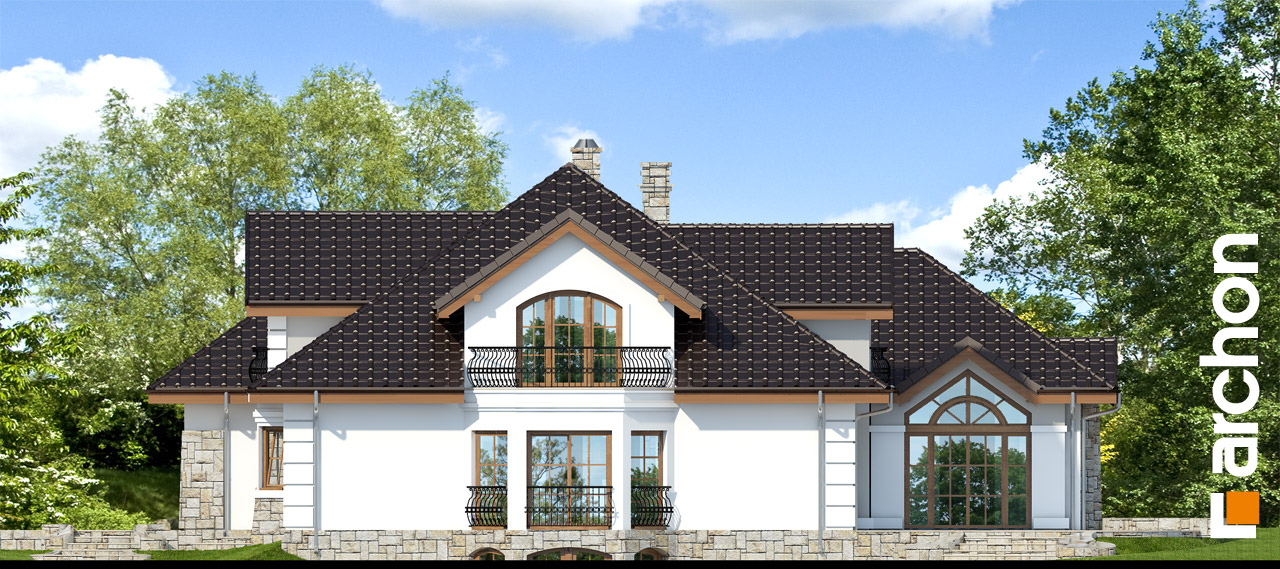

Elewacja boczna projekt rezydencja w persymonach 2 53de691e9cb21f03cc33b652b1cb1d4e  266 Elewacja boczna

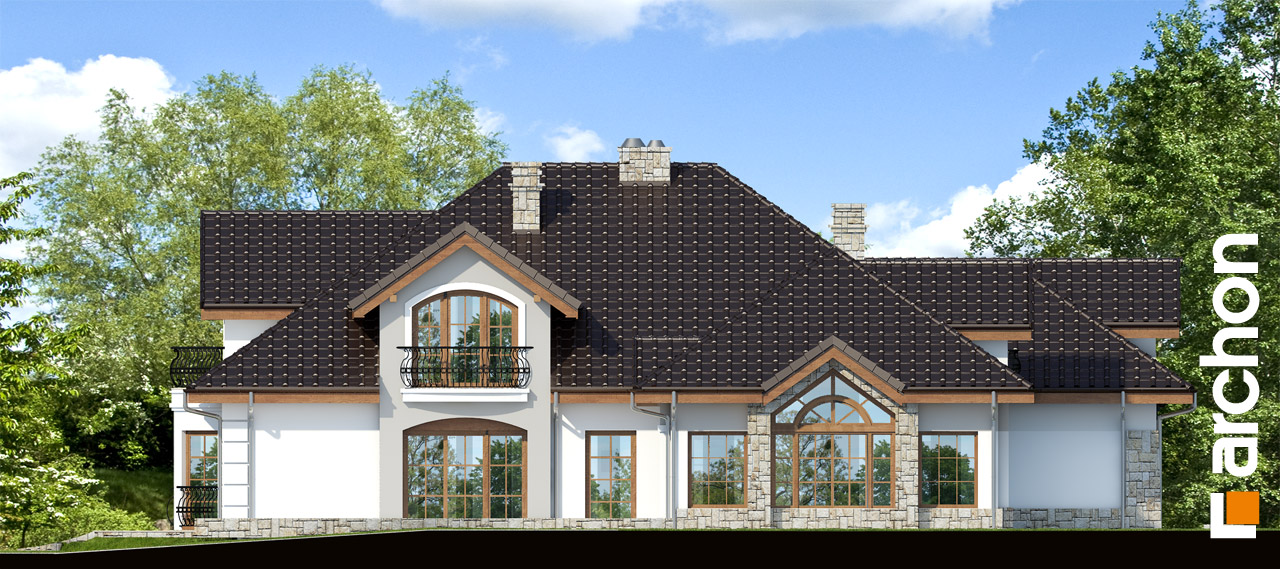

Elewacja ogrodowa projekt rezydencja w persymonach 2 eb0ee4139c02a495244901d680a70490  267 Elewacja ogrodowa

Efektowny projekt domu w formie rezydencji, który zachwyca swoją rozbudowaną formą oraz bardzo wygodnym układem pomieszczeń, z bogatą częścią rekreacyjną. Zastosowane detale architektoniczne oraz kolorystyka wykończenia elewacji podkreśla klasyczny styl domu. Liczne przeszklenia pięknie doświetlają wnętrze oraz łączą je z otaczającym dom ogrodem.
Atrakcyjne drzwi z naświetlami bocznymi prowadzą nas przez wiatrołap z garderobą do holu, i dalej do reprezentacyjnej strefy dziennej, stanowiącej centrum życia rodzinnego. W przestronnym i jasnym salonie znajdziemy wygodny zestaw wypoczynkowy przed TV oraz duży stół rodzinny w przeszklonym wykuszu. Centralnie umieszczony kominek jest doskonale widoczny z każdego z tych miejsc. Przesuwne drzwi prowadzą do gabinetu, który łączy się z korytarzem po drugiej stronie domu. Panoramiczne przeszklenie otwiera salon na obszerny taras, który zdecydowanie powiększa jego część wypoczynkową. Atutem kuchni jest wielofunkcyjna wyspa oraz możliwość zastosowania wysokiej zabudowy. Dodatkowy pokój został zaaranżowany jako osobny apartament, który dysponuje własną łazienką i garderobą oraz wyjściem na taras. Znajdujące się w pobliżu duże pomieszczenie rekreacyjne z łazienką można zaadaptować wedle indywidualnych potrzeb mieszkańców. Program parteru uzupełnia pralnia, toaleta oraz garaż z dwoma miejscami postojowymi. W piwnicach domu zaplanowano dodatkowe pomieszczenie rekreacyjne z siłownią i stołem bilardowym, które dysponuje garderobą oraz łazienką z prysznicem. Znajdziemy tutaj również kotłownię, schowek oraz pomieszczenie techniczne.
Na poddaszu domu znajduje się komfortowa strefa nocna. Zaprojektowano tam dwie sypialnie z balkonami i własnymi garderobami oraz ogólnodostępny pokój kąpielowy z miejscem na okrągłą wannę i saunę. Nad garażem znajduje się duże pomieszczenie rekreacyjne z kinem domowym, a naprzeciwko schodów salonik z wydzieloną garderobą i łazienką, który może pełnić rolę sypialni gościnnej. Zaprezentowany projekt domu należy do kategorii: projekty małych rezydencji, projekty domów z piwnicą, na działkę na stoku oraz z dodatkowym gabinetem na parterze.
